线材公司编缆式撇油机、高速过滤器技术协议.doc

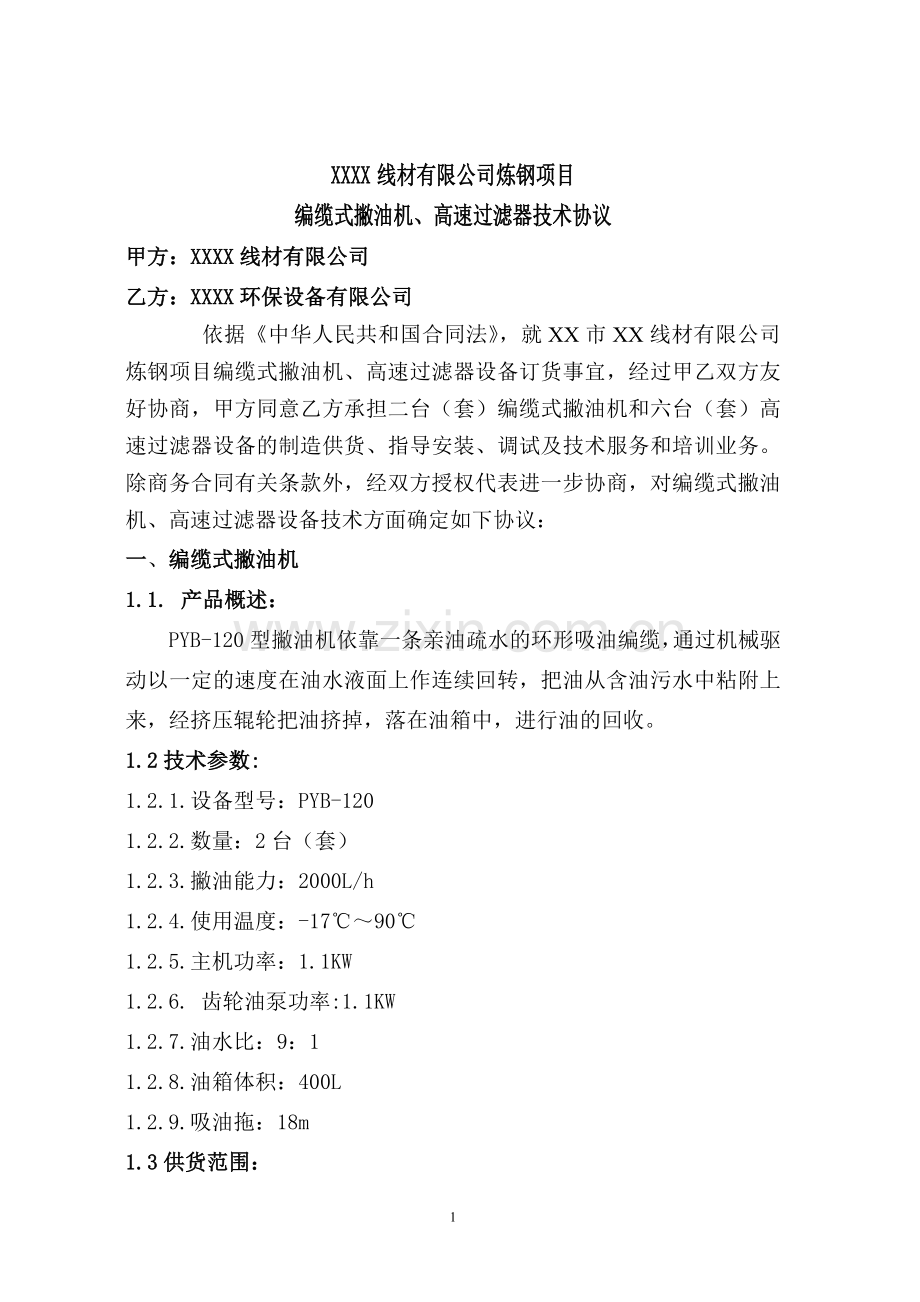

XXXX线材有限公司炼钢项目
编缆式撇油机、高速过滤器技术协议
甲方：XXXX线材有限公司
乙方：XXXX环保设备有限公司
依据《中华人民共和国合同法》，就XX市XX线材有限公司炼钢项目编缆式撇油机、高速过滤器设备订货事宜，经过甲乙双方友好协商，甲方同意乙方承担二台（套）编缆式撇油机和六台（套）高速过滤器设备的制造供货、指导安装、调试及技术服务和培训业务。除商务合同有关条款外，经双方授权代表进一步协商，对编缆式撇油机、高速过滤器设备技术方面确定如下协议：
一、编缆式撇油机
1.1. 产品概述：
PYB-120型撇油机依靠一条亲油疏水的环形吸油编缆，通过机械驱动以一定的速度在油水液面上作连续回转，把油从含油污水中粘附上来，经挤压辊轮把油挤掉，落在油箱中，进行油的回收。
1.2技术参数:
1.2.1.设备型号：PYB-120
1.2.2.数量：2台（套）
1.2.3.撇油能力：2000L/h
1.2.4.使用温度：-17℃～90℃
1.2.5.主机功率：1.1KW
1.2.6. 齿轮油泵功率:1.1KW
1.2.7.油水比：9：1
1.2.8.油箱体积：400L
1.2.9.吸油拖：18m
1.3供货范围：
名称
数量
单位
备注
主机（含电机减速器、传动辊等）
2
台
XXXX公司
接油箱（含液位电极、屉式滤网等）
2
套
XXXX公司
电控箱
2
个
XXXX公司
齿轮油泵（含电机、泵头等）
2
套
北方环保公司
撇油编缆
36（2条）
米
北方环保公司
浮式导向轮
6
套
XXXX公司
导向轮支架
6
套
XXXX公司
二、高速过滤器
1、高速过滤器技术要求
工艺参数：型号：GSL-3型
数量：6台 （甲型）
直径：φ3000mm 高度：7100 mm
单台滤水量：Q=280m3/h 滤速：40m/h
单台滤水面积：7.07m2
反洗水强度：40m3/ m2.h 反洗水压力： 0.15MPa
反洗空气强度：15Nm3/m2.h 空气压力：0.07 MPa
单台过滤器内平均压力损失： 0.05 MPa
单台过滤器罐体试验压力： 0.7 MPa
单台过滤器罐体最大工作压力： 0.5MPa
滤后水质：悬浮物≤80 Mg/L，油≤5～10Mg/L
滤料：无烟煤、石英砂、鹅卵石
设备重量：约10.5吨
2、高速过滤器各部件技术要求
2.1过滤器本体：
采用Q235-A钢板，钢板厚度：10 mm，表面采用喷砂除锈，钢板两面打坡口自动焊接。采用裙座形式,设备固定方式为裙座与预埋螺栓连接。
筒体不圆度≤30mm，垂直度≤1/1000mm。
钢板选择首钢、马钢、本钢、宝钢等大钢厂产品。
2.2封头及人孔：
过滤器上下封头为半椭圆封头，材质为Q235-B，壁厚为12 mm。封头由特定封头厂—宜兴神威封头厂制作。
整体设备设置3个检修人孔，分别布置在下封头、上封头及筒休滤料层，人孔采用φ500mm快开式人孔。上人孔处有检修平台及直爬梯。人孔盖板材质：Q235-A，厚度为25mm，并在人孔处做局部加强板，人孔法兰采用螺栓连接。
设备上设窥视孔3个，隔板上部一个，滤层上部一个，滤层底部一个。
2.3滤帽、滤网的设置
滤料承托架采用管径为φ50mm的钢管焊接，钢管间隙为了10mm，排管下方用工字钢做托架。为防止高速过滤器跑滤料，在集水口采用不锈钢T型丝过滤帽，滤帽的滤水间隙为0.9-1.1mm，滤帽的过水面积为出水管径的4倍以上，并均匀分布。过滤器的上分水槽处为防止反洗时跑料，设有不锈钢滤网，并与分水槽用带钢加以固定，滤网的网孔为10目，在卵石与石英砂间采用8-10目的不锈钢网铺设，并加以固定，防止滤料混层。
2.4滤料的规格、料径及装填顺序（参考值）
序号
滤料名称
粒径规格
填充高度
1
卵石层（第一层）
50-45mm
200mm
2
卵石层（第二层）
40-35mm
150mm
3
卵石层（第三层）
30-20mm
150mm
4
卵石层（第四层）
16-8mm
150mm
5
石英砂层（第五层）
3-2.5mm
400mm
6
无烟煤层（第六层）
4mm
1200mm
滤料标准
无烟煤：磨损率<1.5% 盐酸可溶率<1.5% 固定炭>85%
石英砂: 磨损率<3.0% 盐酸可溶率<3.5%
卵 石: 磨损率<3.0% 盐酸可溶率<3.5%
2.5反冲洗管路设压力表、压力调节阀（包括反冲洗水及压缩空气）。
2.6配水采用十字槽式，并设置防跑砂的挡板装置。
2.7设备本体接管均为法兰连接（法兰公称压力1.0MPa），法兰配套成对供应，附带连接螺栓。
2.8设备本体配有进出水取样装置（包括取样阀及取样水槽），进出水压力表。
2.9罐体、管道、平台的防腐处理
按照GB8923规定进行，除铁锈前，先除净表面的油污，焊接溅渣，并打磨焊缝和尖角，采用喷砂除锈，达到SA2.5级规定要求，表面粗糙度30～75µm，处理后用清洁干燥的压缩空气或干净刷子去除浮灰，在二小时内及时喷上底漆，在干燥合适的场地和气候环境下进行，严格按油漆特性要求进行喷涂作业。
过滤器内部各表面防腐：
底漆：环氧基铁红防锈漆1道
中间层漆：环氧基中间层漆1道
面漆：环氧基防腐面漆
过滤器外部表面防腐：
底漆：环氧基铁红防锈漆1道
中间层漆：环氧基中间层漆1道
面漆：苹果绿仿磁漆1道
3、供货范围
序号
名称
规格型号
制造厂名
数量
1
设备罐体
Ф3000×7100mm
新琦厂
6只
2
进水配水系统

新琦厂
6套
3
滤料托架层
Ф50×2.6mm
新琦厂
400米
3
滤料支撑系统
20#工字钢
新琦厂
6套
4
不锈钢T型滤网
270mm
新琦厂
24只
5
反洗布气系统
DN80-50
新琦厂
6套
6
过滤器支座
Ф3000×1500mm
新琦厂
6套
7
无烟煤滤料
见2.4表
河南巩义
48吨
8
石英砂滤料
见2.4表
河南巩义
31.2吨
9
卵石
见2.4表
河南巩义
51吨
10
电动蝶阀
DN250 Pg=1.0MPa
郑州中南
24只
11
电动蝶阀
DN80 Pg =1.0MPa
郑州中南
6只
12
电动蝶阀
DN100 Pg=1.0MPa
郑州中南
6只
13
手动蝶阀
DN250 Pg =1.0MPa
郑州中南
24只
14
手动蝶阀
DN80 Pg =1.0MPa
郑州中南
6只
15
手动泄空阀
DN100 Pg =1.0MPa
郑州中南
6只
16
双口自动排气阀
DN100 Pg =1.0MPa
郑州中南
6只
17
Y型弹簧式压力表
Y-100 Pg =1.0MPa

12只
18
现场操作控制柜
800×500×250
首钢机电
6套
19
操作平台、滤网
不锈钢滤网10目
新琦厂
2套
（压力表带表弯及旋塞阀、安装在进出水总管上）
4、设备交接点：
乙方供货至过滤器设备的一次法兰口（附带配套法兰各一片）。
四、设备设计、制造、检验执行的技术标准
JB2932-86 《水处理设备制造技术条件》
JB/ZQ4000.2-86 《切削加工件通用技术条件》
JB/ZQ4000.3-86 《焊接件通用技术条件》
JB/ZQ4000.10-86 《涂装通用技术条件》
JB/ZQ4286-86 《包装技术通用技术条件》
GB8923-85 《涂装前钢材表面锈蚀等级和除锈等级》
GB4979-85 《防锈包装》
YJ010 《抛丸喷砂技术条件及检验方法》
JB/ZQ400.1-86 《产品检验通用技术要求》
五、其它协定：
5.1设备到达甲方指定地点后，甲方负责货物的免费起吊，配合乙方现场安装。
5.2甲方对提供给乙方的技术参数的真确性负责，乙方所提供的设备必须符合甲方的技术要求，设备质量符合国家行业质量标准，乙方对所提供的设备质量和完整性负责。
5.3 乙方免费为甲方人员培训设备机构原理、电控知识及设备操作维护。
5.4乙方应在合同生效10日内提供给甲方1式6份设备总图、地基图及控制原理图（带1份电子图版），供货设备应与提供的技术资料相符。
5.5乙方交货时向甲方提供的技术资料如下：
各部件的出厂检验合格证（含筒体钢板材质单）、配套阀门的出厂检验合格证
各部件明细清单
各部件装箱明细清单及安装图
使用说明书、安装手册
制作竣工图
5.6交货期
2007年6月30日前将货物送至XX公司工地现场。
5.7质保期
设备质保期为12个月，质保期内设备实行三包。
5.8本协议为设备订货合同附件之一和验收设备的技术依据，关于设备部件的数量、质量、运输、包装、交付时间、地点、方式、价格、以及违约责任和处理办法等，均以供需双方签定的订货合同为准。
5.9本协议在执行过程中出现未尽事宜，按国家有关规定执行，在不违背本协议原则的前提下进行协商解决，协商结果形成纪要，并具有与本协议同等的效力。
5.10本协议一式六份，甲方五份，乙双一份，自签字盖章之日起生效，未尽事宜双方协商解决。
双方代表签字
甲方：XX市XX线材有限公司
授权代表：

年 月 日

乙方：XXXX环保设备有限公司
授权代表：

年 月 日
