铁路防灾安全监控系统简介.ppt

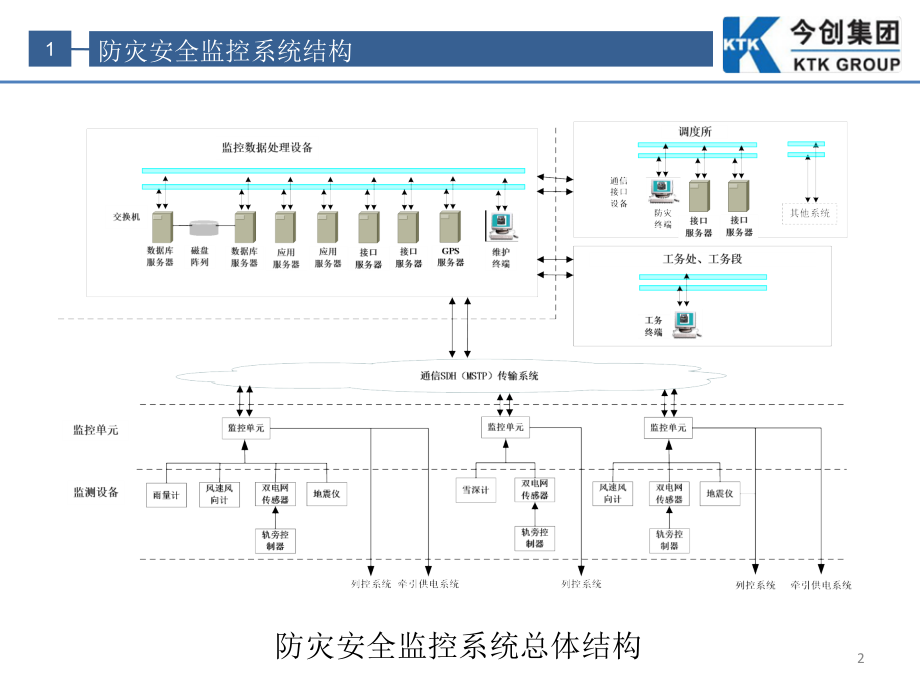

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,客运专线防灾安全监控系统,1,防灾安全监控系统结构,1,防灾安全监控系统总体结构,2,LAMBRECHT,热场式,VAISALA,超声波式,防风现场监测设备,2,风速风向仪选型,3,GSM-R,铁塔上安装,接触网支柱上安装,防风现场监测设备,2,风速风向仪安装方式,4,异物现场监测设备,3,异物侵限双电网传感器（公跨铁）,5,异物现场监测设备,3,异物侵限现场监测设备（公跨铁）,6,异物现场监测设备,3,异物侵限双电网传感器（公铁并行）,7,异物现场监测设备,3,异物侵限现场监测设备（公铁并行）,8,雨量现场监测设备,4,雨量计采用集成在,VAISALA,超声波式风速风向计中的最先进的“雨鼓式”雨量计，该雨量计为非机械式产品，在使用过程中所以没有沉积物无需维护清洗，具有免维护特点；雨量计集成在超声波风速风向计中，不需单独安装，可与风监测点同点布设，降雨数据与风速、风向、气温、气压、湿度等信息使用同一通道上传，提高了传输效率。,9,雪深现场监测设备,5,HSC-SR80A,雪深传感器,HSC-SR80A,雪深传感器是通过测量超声波脉冲发射和返回的时间测量出雪深。广泛应用于降雪、积雪引发的气象、生态、地质灾害和交通事故的实时监测和预警。,具有以下特点：,造型坚固，独特的防沙保护罩设计,适用于各种恶劣环境,精确测量、智能传感器,灵敏度高、微功耗,安装方便、免维护,10,监控单元由主机模块、各种监测功能模块、电源模块、继电器组合模块、防雷单元、,UPS,电源、机柜等组成。,监控单元采用模块化结构，能够根据需要，完成风速风向、雨量监测以及异物侵限监控功能。,GSM-R,基站监控单元,6,11,自主开发专用监控单元主机、电源模块,GSM-R,基站监控单元,6,12,继电组合,逻辑电路，实现与列控接口以及列控继电器状态回采,GSM-R,基站监控单元,6,13,专用,UPS,（双机热备）,GSM-R,基站监控单元,6,14,监控数据处理设备,7,在防灾机房内设置监控数据处理设备，实时接收管辖范围内各监控单元传送来各种信息，对监测信息进行存储、分析处理、显示、打印等，并根据信息内容提供相应级别的灾害报警、预警等信息，根据列车运行管制规则提供限速、停运等信息，同时将报警、预警信息上传至调度所。,15,监控数据处理设备,7,自主开发应用服务器,插板式结构，支持热插拔,双机热备,16,监控数据处理设备,7,Sun StorageTek 2540,磁盘阵列,Sun SPARC Enterprise T5120,数据库服务器,17,监控数据处理设备,7,赫斯曼 三层工业以太网交换机,MICE_MS-4128_L3P,山特,ARRAY MP,双机热备,UPS,18,调度所防灾监控设备,8,调度终端以图形、文本并伴音响报警方式，提供风、雨、雪、异物侵限、地震及设备故障等报警、预警信息和相应的维护预案。,发生灾害时，弹出报警界面，提供维护预案，提醒行调人员及时采取应对措施。,19,工务终端,9,工务终端以图形、文本并伴音响报警方式，提供风、雨、雪、异物侵限、地震及设备故障等报警、预警信息和相应的维护预案。,发生灾害时，弹出报警界面，提供维护预案，提醒维护管理人员及时采取应对措施。具备信息查询和报表输出功能。,20,网络结构,10,防灾系统利用通信,MSTP,传输系统提供的网络接口，网络为带宽不低于,2Mbps,的业务专网，以实现各监控单元、监控数据处理设备以及调度所设备间的数据传输。,21,
