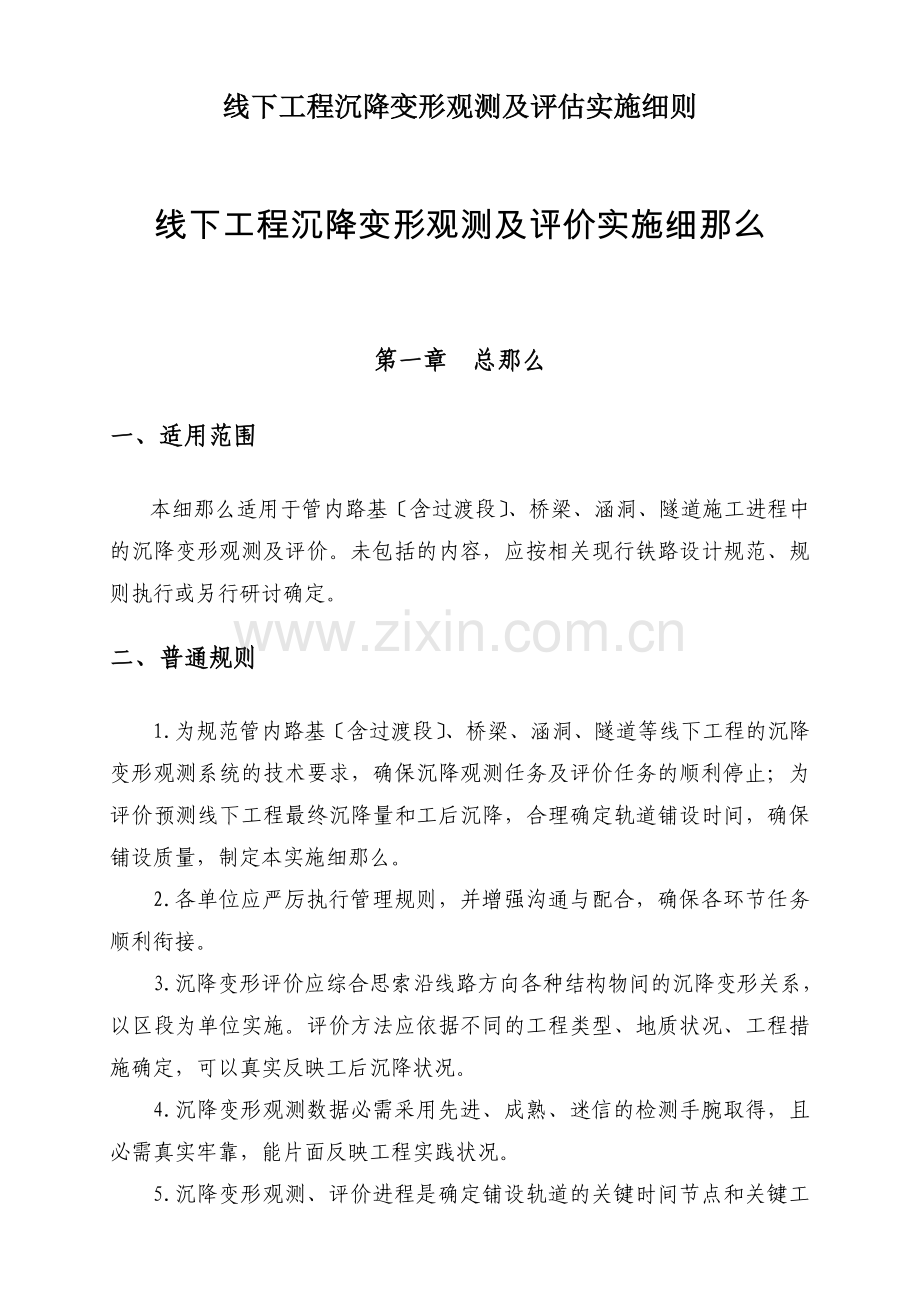

线下工程沉降变形观测及评估实施细则

线下工程沉降变形观测及评价实施细那么

第一章 总那么
一、适用范围
本细那么适用于管内路基〔含过渡段〕、桥梁、涵洞、隧道施工进程中的沉降变形观测及评价。未包括的内容，应按相关现行铁路设计规范、规则执行或另行研讨确定。
二、普通规则
1.为规范管内路基〔含过渡段〕、桥梁、涵洞、隧道等线下工程的沉降变形观测系统的技术要求，确保沉降观测任务及评价任务的顺利停止；为评价预测线下工程最终沉降量和工后沉降，合理确定轨道铺设时间，确保铺设质量，制定本实施细那么。
2.各单位应严厉执行管理规则，并增强沟通与配合，确保各环节任务顺利衔接。
3.沉降变形评价应综合思索沿线路方向各种结构物间的沉降变形关系，以区段为单位实施。评价方法应依据不同的工程类型、地质状况、工程措施确定，可以真实反映工后沉降状况。
4.沉降变形观测数据必需采用先进、成熟、迷信的检测手腕取得，且必需真实牢靠，能片面反映工程实践状况。
5.沉降变形观测、评价进程是确定铺设轨道的关键时间节点和关键工序的主要依据之一，必需增强〝零观测〞〔即初始值〕的进程控制。

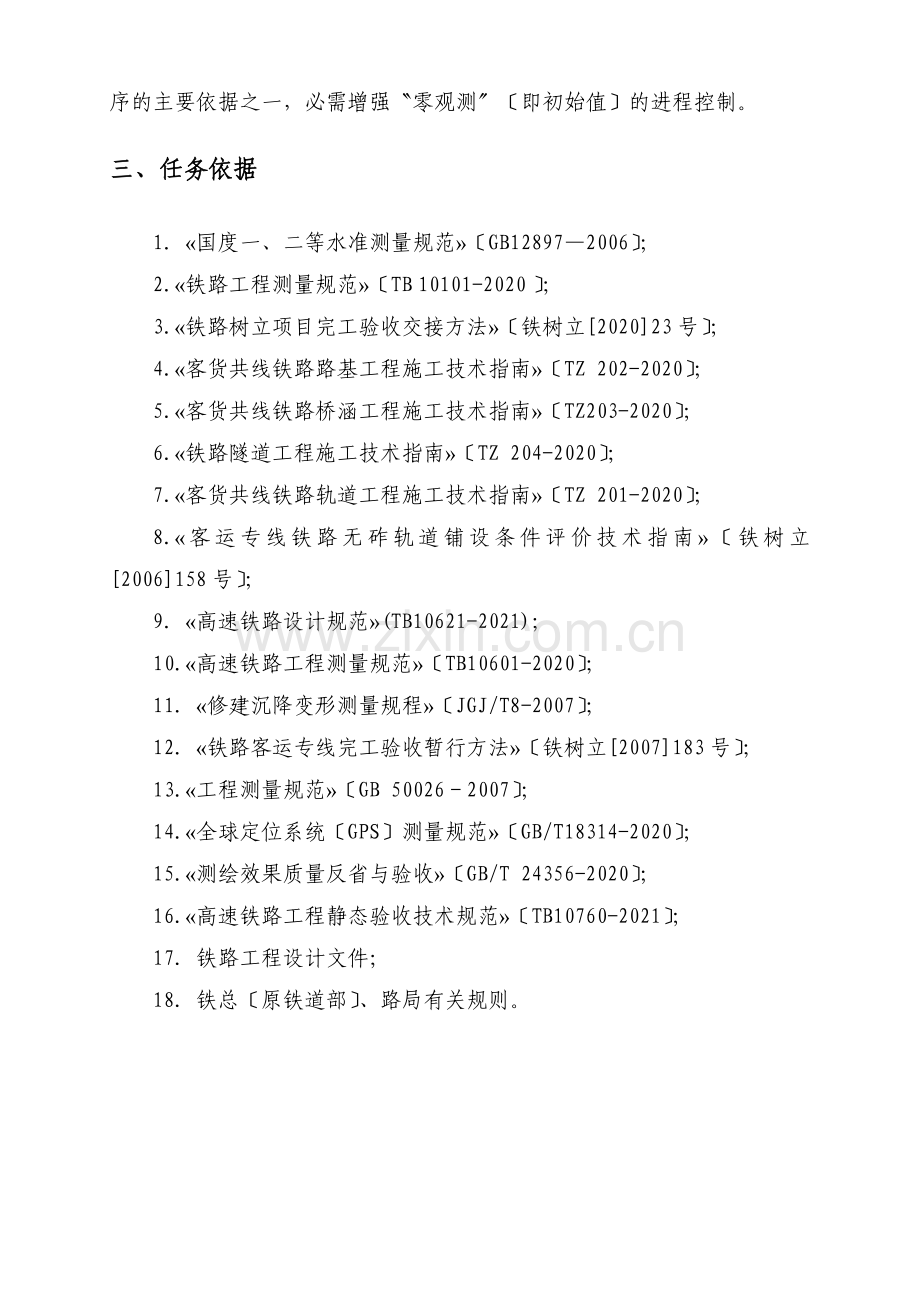

三、任务依据
1．«国度一、二等水准测量规范»〔GB12897—2006〕；
2.«铁路工程测量规范»〔TB 10101-2020 〕；
3.«铁路树立项目完工验收交接方法»〔铁树立[2020]23号〕；
4.«客货共线铁路路基工程施工技术指南»〔TZ 202-2020〕；
5.«客货共线铁路桥涵工程施工技术指南»〔TZ203-2020〕；
6.«铁路隧道工程施工技术指南»〔TZ 204-2020〕；
7.«客货共线铁路轨道工程施工技术指南»〔TZ 201-2020〕；
8.«客运专线铁路无砟轨道铺设条件评价技术指南»〔铁树立[2006]158号〕；
9．«高速铁路设计规范»(TB10621-2021)；
10.«高速铁路工程测量规范»〔TB10601-2020〕；
11．«修建沉降变形测量规程»〔JGJ/T8-2007〕；
12．«铁路客运专线完工验收暂行方法»〔铁树立[2007]183号〕；
13.«工程测量规范»〔GB 50026－2007〕；
14.«全球定位系统〔GPS〕测量规范»〔GB/T18314-2020〕；
15.«测绘效果质量反省与验收»〔GB/T 24356-2020〕；
16.«高速铁路工程静态验收技术规范»〔TB10760-2021〕；
17．铁路工程设计文件；
18．铁总〔原铁道部〕、路局有关规则。

第二章 组织管理
一、组织机构与人员配置
成立线下工程沉降测量与评价指导小组，业主、设计、施工、监理、评价等各方成立任务小组。
沉降观测评价指导小组
xx公司沉降观测任务小组
施工单位沉降观测任务小组
设计单位沉降观测任务小组
监理单位沉降观测任务小组
评价单位沉降观测任务小组

图4.1.1沉降观测任务组织构成图
人员要求
〔1〕沉降观测评价指导小组：由苏北公司指导任组长，苏北公司、设计、施工、监理、评价等单位指导组成。
〔2〕XX公司沉降观测任务小组：由项目总体任组长，工程、安质等相关人员组成；
〔3〕设计单位：由设计总工任组长，路基、桥隧、测量设计担任人任副组长，各专业技术人员组成；
〔4〕施工单位：由总工任组长，分部总工任副组长；项目部成立测量队，设专职测量队长；
〔5〕监理单位：由分管副总监任组长，监理组要装备专职测量工程师，区分担任平行观测和施工观测的监视；
〔6〕评价单位：由评价单位指导任组长，技术专家任总评价师，配置相应的专业人员如下：
沉降观测评价小组
路基专业评价小组
测量专业评价小组
桥隧专业评价小组
软件数据库维护小组

图4.1.2 沉降观测评价小组
二、单位职责
线下工程沉降变形观测及其评价任务，是一项系统工程，需求参建各方各负其责、亲密配合，确保观测数据及评价结果的真实、牢靠。
〔一〕树立单位
树立单位担任沉降变形观测及其评价任务的指导和协调，并对进程停止监视反省。
1．XX公司担任管外线下工程的沉降变形观测及其评价任务的指导组织和协调任务，对沉降变形观测及其评价进程停止监视反省。
2．必要时组织专家对评价报告停止评审。
〔二〕设计单位
设计单位对沉降变形观测有关设计资料的准确性担任，并对沉降变形观测进程做好指点和配合。
1.提交线路沿线地质条件、线下工程沉降变形观测断面、观测点布置、沉降变形计算报告等设计资料。
2.对沉降变形观测设计要求施工、监理、评价单位停止技术交底。
3.参与沉降变形观测及评价实施方案的制定任务。
4.参与施工单位编写沉降变形观测实施方案的指点任务。
5.参与和配合评价单位组织的沉降变形观测评价任务，现场配合人员要经常深化现场，发现效果及时纠正，对有关记载停止签认。
6.对观测结果能否契合设计目的和要求提出处置意见。对设计预测沉降停止实时修正，并将设计预测的结果提交苏北公司及评价单位。
〔三〕施工单位
施工单位是沉降变形观测的实施责任主体，必需严厉按有关规范、设计文件及树立单位要求做好各项工程施工进程的沉降变形观测，对观测数据的真实性担任。
1.参与沉降变形观测及评价实施方案的制定任务。
2.担任沉降变形监测网的树立及其维护任务。
3.担任各种监测设备、仪器、管线的置办与埋设，及其观测设备的维护任务。
4.配置专业人员，依据树立、勘察设计等单位和相关规则提出的要求，设置变形观测点，按规则监测项目和频率停止全进程监测和记载，并按规则格式和内容及时提交观测数据，保证观测数据真实、牢靠、片面。
5.担任观测数据库的处置和录入任务。
6.参与和配合树立单位或评价单位组织的沉降变形观测评价任务。
〔三〕监理单位
监理单位对沉降变形观测进程停止全部旁站监理，并派专业人员停止平行观测，对监理任务战争行观测数据的真实性担任。
1.参与沉降变形观测及评价实施方案的制定任务。
2.对施工单位沉降变形监测网的树立及其维护、各种监测设备、仪器、管线的置办与埋设停止片面核对，确保观测预备任务契合规范和设计要求〔见附表1〕。
3.派专业人员对施工单位的沉降变形观测全进程停止旁站战争行观测，并将路基和过渡段作为监测的重点。其中：
平行观测数量要求：普通地段为施工单位总测数的10%，地质复杂、沉降变化大以及过渡段为总测数的20%。
平行观测方法要求：由专业监理人员采用与施工单位观测人员〝换手复测〞的方式同步停止。
做好旁站记载并对观测记载停止签认，确保原始数据的真实性。
4.参与和配合树立单位或评价单位组织的沉降变形观测评价任务；
〔五〕咨询单位
1.对沉降变形观测进程停止咨询和指点。
2.对沉降不满足设计要求地段，对设计单位提出的处置措施停止咨询。
〔六〕评价单位
1.对线下工程各阶段沉降变形观测及时停止剖析、预测、评价，树立线下工程沉降变形观测和评价数据库，并提交评价报告。
2.对沉降异常地段及时停止剖析，并将状况及时通知相关单位。
3.参与和配合树立单位组织的沉降变形观测评价任务。
三、任务顺序
1.设计单位
〔1〕单位〔单项〕工程开工前15天，应提交线下工程沉降变形观测断面、观测点布置、沉降变形计算报告〔路基、桥梁专业〕等设计资料；开工前10天，依照沉降变形观测设计要求，对施工、监理、评价单位停止技术交底。
〔2〕观测进程中，现场配合人员要经常深化现场，发现效果及时纠正，对有关记载停止签认。依据变形观测结果，对设计预测沉降停止实时修正，并将修正后的结果提交苏北公司。
〔3〕收到沉降变形观测报告后，组织专业人员停止剖析研讨，对观测结果能否契合设计目的和要求提出详细意见，在评价之前报苏北公司。
2.施工单位
〔1〕依据本实施细那么，按单位〔单项〕工程编制沉降变形观测作业指点书，报监理单位同意后实施。
〔2〕经监理按附表1核对赞同后，依据同意的沉降变形观测实施细那么，依照设计文件要求，选派专业队伍和人员停止设备布设和观测。
〔3〕观测和记载确保记载数据真实、牢靠，每次的观测记载必需经监理专业人员停止签认。每月提供观测原始记载文件给评价单位，按标段、项目分部、测量队、水准仪的顺序管理。
〔4〕依据施工进度依照本细那么的相关要求编制评价方案。
〔5〕及时对沉降观测数据停止剖析检核，确保测量效果准确牢靠。
〔6〕每个单位〔单项〕工程沉降变形观测完成后，7天内提交评价央求表〔附沉降变形观测报告〕，经监理签认后，报苏北公司及设计单位，由苏北公司通知评价单位停止评价。
3.监理单位
〔1〕按附表1要求，核对施工单位沉降变形观测预备任务。
〔2〕派专业人员对施工单位的沉降变形观测停止旁站战争行观测，观测进程中，如有效果，组织有关单位共同研讨处置。
〔3〕对施工单位变形观测数据停止审核。
〔4〕每个单位〔单项〕工程沉降变形观测完成后，催促施工单位在7天内提交观测报告，并停止审核签认沉降评价央求表，报苏北公司通知评价单位组织停止评价。
4.评价单位
〔1〕对满足评价基本条件的工程停止评价。
〔2〕每项工程沉降变形观测评价后7天内，向苏北公司提交正式评价报告，明白沉降变形观测结果能否契合设计目的值和要求，能否可以停止轨道施工，提出相关意见和建议。
5.树立单位
〔1〕催促各单位按各自职责和分工做好工程沉降变形观测和评价任务，协调工程沉降变形观测和评价任务相关效果。
〔2〕对施工单位沉降观测任务展开状况及数据状况停止反省，确保各单位沉降观测任务顺利停止。
〔3〕收到施工单位评价央求后，及时通知评价单位停止评价，需求时组织专家停止评审。
6.咨询单位
对沉降变形观测和评价的各个环节停止咨询。
第三章 任务流程与任务内容
线下工程沉降变形观测及评价任务分为预备阶段、观测阶段与评价阶段。各方应严厉依照任务流程停止任务，各阶段效果报告内容要契合细那么要求。
一、预备阶段
1.任务流程如以下图所示：

图5.1.1 预备阶段任务流程图

2.对应流程图上任务内容如下：
〔1〕设计单位提供设计资料给树立单位。
主要包括以下资料：
①全线设计地质纵断面图〔电子文档〕；
②沉降计算方法和参数选取；
③线下工程沉降计算值。
④桥梁徐变设计值。
〔2〕技术交底。
设计单位对施工单位和监理单位明白技术要求：
①观测断面和观测点设置要求；
②观测设备埋设要求；
③对线下工程变形观测频次提出明白要求；
④对提出的疑问停止解答。
〔3〕各施工单位编制线下工程沉降观测作业指点书，主要包括以下内容：
①人员、设备状况；
②观测组织机构，按单位工程落实到担任人；
③明白线下工程观测技术要求与实施方法；
④明白资料整理与提交文件的技术要求；
⑤特殊工点与特殊状况需独自制定沉降变形观测方案。
〔4〕监理、评价单位核对能否满足要求。
监理单位主要核对：
①观测人员、设备能否可以满足观测要求；
②观测断面与观测点设置能否满足«细那么»要求；
③观测设备埋设能否满足«细那么»要求；
④观测组织能否能满足工程进度和质量要求。
评价单位主要核对：
①观测技术要求与实施方法能否满足«细那么»要求；
②测量内业资料整理与提交文件能否满足«细那么»要求；
③特殊工点与特殊状况的观测方案精度能否满足要求。
〔5〕施工单位树立变形观测网

图5.1.2 观测网平面布置表示图
①观测网平面布置表示图，应明白基准点、任务基点与线下工程结构物相对位置，明白路基、桥梁、过渡段等结构物观测点的里程，如图5.1.2所示；
②填写观测断面及观测点位置与工程属性信息，详见附表1；
③填写基准点与任务基点信息表，详见附表；
〔6〕施工单位埋设观测设备：
①按«细那么»要求埋设观测设备；
②观测点标志要醒目，并由测量小组专门担任测点的维护与调整；
③应有专项维护措施，明白维护责任；
〔7〕监理单位核对能否满足要求：
①核对观测网布置能否满足要求。
②核对观测设备埋设能否满足要求。
二、测量阶段
1.任务流程如以下图所示：

图5.2.1 测量阶段流程图
2.对应流程图上编号任务内容如下：
〔1〕施工单位观测
①原始观测资料必需随观测进度整理，严厉执行签署制度；
②必需确保观测质量和观测时效。每个测段的资料测完后，必需在当天停止数据处置剖析，如发现测量精度未到达设计要求，应马上组织在当日或次日停止重测；
③及时对沉降结果停止剖析，当发现测点观测数据异常时〔如墩台隆起或沉降突然加大等〕，应采取措施对观测结果停止核对，扫除人为要素后应及时将状况报告给树立单位和评价单位；
④对大面积水域中的水中墩观测等特殊状况独自制定沉降变形观测方案，报树立单位和评价单位审批；
⑤按«细那么»要求活期对沉降检测网的任务基点停止复测；
⑥随观测进度同步整理资料，依照«细那么»要求的文件格式和时间要求按时提供观测文件；
〔2〕监理单位平行观测
①由专业监理人员采用与施工单位观测人员〝换手复测〞的方式同步停止。
②平行观测数量要求：普通地段为施工单位总测数的10%，地质复杂、沉降变化大以及过渡段为施工单位总测数的20%。
③平行观测地段应集中选择关键地段停止，防止太过火散，要求获取某测段完整的沉降观测资料与施工单位同测段的观测资料停止比，由各监理、设计单位依据设计资料共同确定位置。
④监理单位〝换手复测〞要求：采用相反的水准路途，可应用施工单位的测量仪器，但必需独立观测，以校核施工单位观测效果，严禁直接应用施工单位的置镜观测来读取数据。
⑤对原始观测资料和各项记载表格要随观测进度及时整理；
⑥如发现测量数据与施工单位存在较大误差，应及时查找缘由。
〔3〕能否存在效果
①因各种要素惹起的工程措施无法按设计要求时间实施，如路基预压时间缺乏；
②因工期要素惹起的观测时间无法满足要求；
③观测变形清楚大于设计值；
④区域沉降等惹起水准点和任务基点发作较大变化；
⑤各方反省监视进程中发现的其它效果等。
〔4〕树立单位组织各方处置效果
①对普通技术效果组织设计、施工、监理、评价各方研讨处置；
②对严重技术效果组织专家组停止专题研讨处置。
〔5〕施工单位完成沉降变形观测报告
①按区段完成«线下工程沉降变形观测任务报告»；
②监理单位同步提供«线下工程沉降变形平行观测报告»与«线下工程沉降变形观测监理任务报告»。
〔6〕施工单位提交评价央求
①区段观测报告完成后向树立单位提交评价央求；
〔7〕设计单位完成修正后的设计沉降值提交树立单位
①当观测数据与设计计算值相差较大时，由评价单位将观测点数据提交设计单位，设计单位核对后依据观测结果调整计算参数，重新停止修正后的沉降计算。
②设计单位完成«线下工程沉降剖析报告»。
三、评价阶段
1.任务流程如以下图所示：

图5.3.1 评价阶段流程图
2. 对应流程图上编号任务内容如下：
〔1〕树立单位编制评价方案
①树立单位核对各单位区段报告能否提交完全；
②树立单位依据工程进度和铺轨施工组织状况按工期编制评价方案；
〔2〕评价单位停止变形评价任务
①核对各单位报告内容能否完全；
②依据精测网复测结果，对基准点和任务基点高程值变化的地段的测点高程停止调整；
③依据不同的结构物、地质状况、地基处置措施的观测资料确定不同评价方法的适用范围；
④评价单个测点能否满足设计要求；
⑤综合评价区段能否满足铺轨条件；
⑥对区域沉降和桥梁徐变等效果停止专题剖析；
〔3〕评价单位提交报告给树立单位
①评价单位汇总各方资料后，综合剖析，完成«区段沉降变形综合评价报告»；
②«区段沉降变形综合评价报告»详细内容详见下节；
〔4〕评价单位完成数据库文件提交给树立单位
①按EXCEL文件格式和CAD文件格式提供单个测点数据库；
②按CAD文件格式提供区段沉降变形；
〔5〕树立单位组织专家组停止评审；
①树立单位组织设计、施工、监理、评价各方参与；
②树立单位约请国际外沉降变形观测与评价范围专家对评价报告停止评审；
③评价单位担任选择有代表性的区段，专家评审后其他段落按审查意见原那么相反处置；
〔6〕沉降变形能否契合设计值：专家组主要对以下几方面停止审查
①沉降变形观测方法及精度能否契合要求；
②评价方法能否合理；
③软件编制能否正确；
④报告内容能否完善真实；
⑤观测时间缺乏状况的评价能否合理；
⑥区域沉降和桥梁徐变结论能否合理。
〔7〕沉降观测至交验
①铺轨后重新设置被破坏的观测点；
②重新依照要求停止观测。
四、效果报告方式
〔一〕施工单位完成«线下工程沉降变形观测任务报告»，主要内容如下：
1.工程概略：工程范围、工程类型、工程地质状况等；
2.监测网布设及测量状况：
〔1〕区段观测网平面布置表示图；
〔2〕观测断面与观测点工程属性信息表〔见附表1〕
〔3〕运用仪器的标称精度、仪器年检状况，沉降观测人员持证上岗状况。
〔4〕测量精度规范与测量组织机构、测量实施状况等；
〔5〕观测基桩和观测点的维护状况，标示设置状况
〔6〕电子水准测量记载手簿〔见附表2〕
〔7〕测点的沉降记载表；〔见附表〕
〔8〕测点的时间－荷载－沉降曲线与时间－荷载－沉降速率曲线
〔9〕特殊状况说明：如能否依据隧道开挖后的地质变化及开挖围岩分级记载修正了沉降观测断面的布置等。对沉降观测进程中沉降观测的数据能否出现异常点，说明如何增强技术管理，及时剖析发作异常的缘由，如何采取弥补措施确保观测数据真实牢靠。
〔二〕监理单位编写«线下工程沉降变形观测监理任务报告»
1.监理单位沉降观测组织机构，专业测量监理工程师的配置状况；
2.审查施工单位监测网布设状况、测设精度、观测断面布设、观测频率等能否满足要求；
3.审查施工单位运用仪器的精度规范、仪器年检状况，沉降观测人员持证上岗等能否满足要求；
4.要说明观测基桩和观测点的维护状况，施工单位对丧失或损坏的观测桩的恢复状况，沉降观测点标示设置以及对观测数据出现的异常点的处置状况等。
5.要说明对原始测量资料监理反省、签署状况。
6.要说明对平行观测的监理反省状况。
7.对施工单位沉降观测任务及效果的总体评价。
〔三〕监理单位编写«线下工程沉降变形平行观测报告»
1.要说明平行观测断面设置状况，核对基准点、观测仪器检校核对以及观测频率状况。
2.原始测量记载，同施工单位观测记载表格。
3.测点的沉降记载表，同施工单位观测记载表格。
4.要说明平行观测效果与施工单位观测效果的对比剖析状况，关于观测值异常状况的剖析处置状况。
5.关于施工单位观测数据停止总体评价。
〔四〕设计单位编写«线下工程沉降计算剖析报告»
1.说明评价范围内地质及工程设计概略，沉降观测设计概略等。
2.说明不同结构物采用的沉降计算方法，依据观测结果修正计算值采用的方法。
3.完成计算沉降表，提供观测断面初始计算沉降值和修正后的计算沉降值。
〔五〕评价单位编写«线下工程区段沉降变形剖析评价报告»
1.评价区段概略，包括工程概略、地质概略、测点概略、测量实施概略等。
2.观测断面和观测点及测量网的平面布置图与工程结构的纵断面。
3.协同树立单位、设计单位一同依据精测网复测结果对观测高程的调整状况。
4.测点的荷载—沉降—时间变化曲线。
5.测点的荷载—沉降速率的变化曲线。
6.合理的评价方法确实定。
7.区段纵断面工程类型与基础沉降沿线路纵向的散布图表。
8.对存在效果的测点及区段的专题报告。
9.关于区域沉降和桥梁变形的专题报告。
10.评价区段能否到达下序任务展开条件。
第四章 沉降变形观测
XX公司管外线下工程沉降变形观测任务以桥梁、路基、隧道等建〔构〕筑物的垂直位移观测为主，水平位移监测依据桥梁、路基、隧道工点详细要求确定。结构物的变形监测应树立独立的变形监测网，掩盖范围普通不宜小于4公里，基准点选择应优先思索应用CPI、CPII和水准基点。结构物的变形监测应充沛应用CPI、CPII和水准基点作为水平和垂直位移监测的任务基点。
一、沉降变形测量等级及精度要求
本线沉降变形测量按三等规则执行。关于技术特别复杂工点，可依据需求按二等的规则执行。
测量等级及精度要求
沉降变形测量等级
垂直位移测量
水平位移观测
沉降变形点的高程
中误差〔mm〕
相邻沉降变形点的高程
中误差〔mm〕
沉降变形点点位
中误差〔mm〕
二等
±0.5
±0.3
±3.0
三等
±1.0
±0.5
±6.0
二、沉降变形监测网主要技术要求及建网方式
〔一〕垂直位移监测网
1.垂直位移监测网主要技术要求
垂直位移监测网主要技术要求按下表执行：
等级
相邻基准点高差中误差〔mm〕
每站高差中误差〔mm〕
往复较差、附合或环线闭合差〔mm〕
检测已测高差较差〔mm〕
运用仪器、观测方法及要求
二等
0.5
0.13
2
3
DS05型仪器，按«客运专线铁路无砟轨道测量技术暂行规则»一等水准测量的技术要求施测。
三等
1.0
0.3
4
6
DS05型仪器，按«客运专线铁路无砟轨道测量技术暂行规则»二等水准测量的技术要求施测。

注：F——附和线路或环线长度，单位是km
R——检测已测测段长度，单位是km
2.垂直位移监测网建网方式
线下工程垂直位移监测普通按沉降变形等级三等的要求施测，依据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网布设方法分为三级：
〔1〕基准点。要求树立在沉降变形区以外的动摇地域，同大地测量点的比拟，要求具有更高的动摇性，其平面控制点普通应设有强迫归心装载。基准点运用全线二等精细高程控制测量布设的基岩点、深埋水准点；
〔2〕任务点。要求这些点在观测时期动摇不变，测定沉降变形点时作为高程和坐标的传递点，同基准点一样，其平面控制点应设有强迫归心装置。任务点除运用普通水准点外，依照国度二等水准测量的技术要求进一步加密水准基点或设置任务基点至满足工点垂直位移监测需求。加密后的水准基点〔含任务基点〕间距200m左右时，可基本保证线下工程垂直位移监测需求。
任务基点如下图。

注：1－盖；2－砖；3－素土；4－素混凝土；5－冻土线
任务基点标石埋设表示图

〔3〕沉降变形点。直接埋设在要测定的沉降变形体上。点位应设立在能反映沉降变形体沉降变形的特征部位，不但要求设置结实，便于观测，还要求方式美观，结构合理，且不破坏沉降变形体的外观和运用。沉降变形点按路基、桥涵、隧道等各专业布点要求停止。
监测网由于自然条件的变化，人为破坏等缘由，不可防止的有一般点位会发作变化。为了验证监测网点的动摇性，应对其停止活期检测。本次技术方案设计垂直位移监测网的观测分为初次观测和施工进程中的活期复测，活期复测按每半年停止一次，并结合精测网复测停止。任务基点应选在比拟动摇的位置。在区域沉降地域内，应对任务基点的沉降量停止监测，假设在两次复测时期，发现任务基点变形超出两倍中误差应及时通知树立单位、设计单位和评价单位，并提交观测资料。经核实后应对任务基点和变形监测点的各期实测高程停止修正。
〔二〕水平位移监测网
〔1〕水平位移监测网主要技术要求
水平位移监测网主要技术要求按下表执行：
等级
相邻基准点的点位中误差〔mm〕
平均边长〔m〕
测角中误差〔"〕
最弱边相对中误差
作业要求
一等
±1.5
＜300
±0.7
≤1/250000
按国度一等平面控制测量要求观测
＜150
±1.0
≤1/120000
按国度二等平面控制测量要求观测
二等
±3.0
＜300
±1.0
≤1/120000
按国度二等平面控制测量要求观测
＜150
±1.8
≤1/70000
按国度三等平面控制测量要求观测
三等
±6.0
＜350
±1.8
≤1/70000
按国度三等平面控制测量要求观测
＜200
±2.5
≤1/40000
按国度四等平面控制测量要求观测
四等
±12.0
＜400
±2.5
≤1/40000
按国度四等平面控制测量要求观测
〔2〕水平位移监测网建网方式
水平位移监测网普通按独立建网思索，依据沉降变形测量等级及精度要求停止施测，并与施工平面控制网停止联测，引入施工测量坐标系统，完成水平位移监测网坐标与施工平面控网坐标的相互转换。
三、沉降变形测量点的布置要求
沉降变形测量点分为基准点、任务基点和沉降变形观测点。其布设按以下要求：
1．每个独立的监测网应设置不少于3个动摇牢靠的基准点。基准点应选设在沉降变形影响范围以外便于临时保管的动摇位置。
2．任务基点应选在比拟动摇的位置。对观测条件较好或观测项目较少的项目，可不设立任务基点，在基准点上直接测量沉降变形观测点。
3．沉降变形观测点应设立在沉降变形体上能反映沉降变形特征的位置。
四、沉降变形测量任务基本要求
1．水准基点运用时应作动摇性检验，并以动摇或相对动摇的点作为沉降变形的参考点，并应有一定数量动摇牢靠的点以资校核。
2．每次观测前，对所运用的仪器和设备应停止检验校正，并保管检验记载。
3．每次沉降变形观测时应契合：
〔1〕严厉按水准测量规范的要求施测。初次观测每个往复测均停止两次读数。
〔2〕参与观测的人员必需经过培训才干上岗，并固定观测人员。
〔3〕为了将观测中的系统误差减到最小，到达提高精度的目的，各次观测应运用同一台仪器和设备，前后视观测最好用同一水平尺，必需依照固定的观测路途和观测方法停止，观测路途必需构成附合或闭合路途，运用固定的任务基点对应沉降变形观测点停止观测。
〔4〕观测时要防止阳光直射，且在基本相反的环境和观测条件下任务。
〔5〕成像明晰、动摇时再读数。
〔6〕随时观测，随时检核计算，观测时要一次完成，中途不中缀。
〔7〕对任务基点的动摇性要活期检核，在雨季前后要联测，反省水准点的标高能否有变化。
〔8〕数据计算方法和计算用任务基点分歧。
五、沉降变形观测详细要求
1．水准网的观测依照三等规则执行，采用单路途往复观测。每次观测均构成闭合检验条件。关于技术特别复杂工点，可依据需求按二等的规则执行。
2．水准仪运用DS05或DS1型仪器，仪器及配套水准尺均应在有效合格检活期内。水准仪与水准尺在运用前及运用进程中，常惯例检校合格，水准仪视准轴与水准管轴的夹角均不超越15″。仪器各种设置正确，其中有限差要求的项目按规范要求在仪器中停止设置，并在数据采集时自动控制，不满足要求的在现场停止提示并停止重测。
3．外业测量一条路途的往复测运用同一类型仪器和转点尺垫，沿同一路途停止。观测效果的重测和取舍按«国度一、二等水准测量规范»〔GB/T 12897-2006〕有关要求执行。观测时，视野长度≤50m，前后视距差≤1.0 m〔光学〕，≤1.5 m〔电子〕；前后视距累积差≤3.0m〔光学〕，≤6.0m〔电子〕；视野高度≥0.3m〔光学〕，≥0.5m〔电子〕；测站限差：两次读数差≤0.4mm，两次所测高差之差≤0.6 mm，检测间歇点高差之差≤1.0mm；观测读数和记载的数字取位：运用DS05或DS1级仪器，读记至0.05mm或0.1mm；运用数字水准仪读记至0.01mm。
4．观测时，普通按后-前-前-后的顺序停止，关于有变换奇偶站功用的电子水准仪，按以下顺序停止：
〔1〕往测：奇数站为后—前—前—后
偶数站为前—后—后—前
〔2〕返测：奇数站为前—后—后—前
偶数站为后—前—前—后
5．每一测段均为偶数测站。晴天观测时给仪器打伞，防止阳光直射；扶尺时借助尺撑，使标尺上的气泡居中，标尺垂直。
6．观测前30min，将仪器置于露天阴影处，使仪器与外界气温趋于分歧；关于数字式水准仪，停止不少于20次单次测量，到达仪器预热的目的。测量中防止望远镜直接对着太阳；防止视野被遮挡，遮挡不超越标尺在望远镜中截长的20%。观测时用测伞遮盖阳光，关于电子水准仪，施测时均装遮光罩。
7．自动安平水准仪的圆水准器，严厉置平。在延续各测站上安排水准仪时，使其中两脚螺旋与水准路途方向平行，第三脚螺旋轮换置于路途方向的左侧与右侧。除路途拐弯处外，每一测站上仪器与前后视标尺的三个位置，普通为接近一条直线。
8．观测进程中为保证水准尺的动摇性，选用2.5kg以上的尺垫，水准观测路途必需路面硬实，观测进程中尺垫踩实以防止尺垫下沉。同时观测进程中防止仪器安排在容易震动的中央，假设暂时有震动，确认震动源形成的震动消逝后，再激起测量键。水准尺均借助尺撑整平扶直，确保水准尺垂直。
9．关于宽度较宽的河、湖水中的沉降测量，依照«国度一、二等水准测量规范»〔GB/T 12897-2006〕跨河水准测量要求停止观测。
10．数据处置时，闭合差、中误差等均满足要求后停止平差计算，主水准路途要停止严密平差，选用经鉴定合格的软件停止。
第四章 线下工程专业要求
一、路基工程
〔一〕普通规则
1. 观测的目的是经过沉降观测，应用沉降观测资料剖析、预测工后沉降，指点停止信息化施工，必要时提出减速路基沉降的措施，确定轨道的铺设时间，评价路基工后沉降控制效果，确保轨道结构的平安。
2. 路基上轨道铺设前，应对路基沉降变形作系统的评价，确认路基的工后沉降和沉降变形满足轨道铺设要求。
3. 桥涵两端的过渡段、路隧过渡段及堑堤过渡段均需停止沉降观测。
4. 过渡段工后沉降的剖析评价应沿线路方向思索各观测断面和各种结构物之间的关系综合停止。对线路不同下部基础结构物之间以及不同地基条件或不同地基处置方法之间构成的各种过渡段，应重点剖析评价其差异沉降。
5. 路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。观测数据缺乏以评价或工后沉降评价不能满足设计要求时，应延伸观测时间或采取必要的减速或控制沉降的措施。
6. 评价时发现异常现象或对原始记载资料存在疑问，要停止必要的反省。
〔二〕路基沉降观测
1．观测断面元件布置
埋设的观测设备的有效性以及对其维护能否得力是决议整个观测任务成败的关键。因此，各部位观测点应设在同一横断面上，这样有利于测点看护，便于集中观测，一致观测频率，更重要的是便于各观测项目数据的综合剖析。
〔1〕采用沉降板对路基基底沉降停止观测，采用观测桩对路基面处的沉降停止观测，依照路堤、路堑不同结构方式和基底能否有紧缩层，主要有以下几种方式：

图4-1 填方地段：基底有紧缩层

图4-2 填方地段：基底无紧缩层

图4-3 挖方地段：基底无紧缩层

图4-4 挖方地段：基底有紧缩层
〔2〕关于地基深沉且地基处置未达非紧缩层顶面的长大路基工点，在地表沉降板左近5m范围内，设置沉降磁环对不同深度停止沉降观测。普通沿线纵向每300m设一处，桥路过渡段设一处。孔深为附加应力为自重应力的10％处或非紧缩层顶面。详细设置位置与技术要求由设计单位技术交底明白。

〔3〕预压地段，预压期因基床表层尚未施工，路基顶面沉降观测应在预压土方底部〔基床底层顶面〕布置沉降元件停止，即在基床底层顶面暂时布置沉降板，位移观测以及基底沉降观测布置与无预压段完全分歧，预压土方卸除时暂时沉降板随之撤除，基床表层施工后，于路基面上设置正式沉降观测桩。
2．观测断面设置
路基沉降观测断面及观测断面的观测点的布置应依据地形地质条件、地基处置方法、路堤高度、地形地势的坎坷状况、堆载预压等详细状况，结合工期要求详细确定。同时，还应依据施工核对的地质、地形等状况调整或增设。
〔1〕沿线路方向的间距普通不大于50m；地势平整、地基条件平均良好的路堑、高度小于5m的路堤、关于CFG桩加固至岩石的地段可放宽到100m。软土及坚实土和岩溶及采空区地基地段沿线纵向每30m左右一个沉降观测断面地形。地质条件变化较大地段应适当加密。
〔2〕对地形横向坡度大或地层横向厚度变化的地段应布设不少于1个横向观测断面。
〔3〕一个沉降观测单元〔延续路基沉降观测区段为一单元〕应不少于2个观测断面。
3．观测元件埋设
〔1〕沉降观测桩：选择Φ20mm钢筋，顶部磨圆并描写十字线，底部焊接弯钩，待基床表层级配碎石施工完成后，在观测断面经过测量埋置在设计位置，埋置深度不小于0.3m，桩周0.15m用C15混凝土浇筑固定，完成埋设后测量桩顶标高作为初始读数。
〔2〕沉降板：由底板、金属测杆〔φ40镀锌铁管〕及维护套管〔φ80mm PVC管〕组成。钢筋混凝土底板尺寸为50cm×50cm，厚3cm或钢底板尺寸为30×30cm，厚0.8cm。

图4-5 沉降板设计图
①沉降板埋设位置应按设计测量确定，埋设位置处可垫10cm砂垫层找平，埋设时确保测杆与空中垂直。
②放好沉降板后，回填一定厚度的垫层，再套上维护套管，维护套管略低于沉降板测杆，上口加盖封住管口，并在其周围填筑相应填料动摇套管，完成沉降板的埋设任务。
③测量埋设就位的沉降板测杆杆顶标高读数作为初始读数，随着路基填筑施工逐渐接高沉降板测杆和维护套管，每次接长高度以0.5m为宜，接长前后测量杆顶标高变化量确定接高量。金属测杆用内接头衔接，维护套管用PVC管外接头衔接。
④接长套管时应确保垂直，防止机械施工等要素招致套管倾斜。
4．观测水准路途
路基水准路途观测按国度二等水准测量精度要求构成附合水准路途，沉降观测点位布设及水准路途观测表示图如图4-6所示。

图4-6 沉降观测点位布设及水准路途观测表示图
5．观测要求、精度、频次
〔1〕沉降观测要求
①从路基填土末尾，沉降观测也随即停止。预压地段依照相关要求在基床底层顶面设置暂时沉降板，预压土卸载后，再依照相关要求埋设正式的沉降观测桩，末尾观测路基面沉降。
②沉降板随着路基的填筑而接高，观测延续停止。
③沉降设备的埋设是在施工进程中停止的，施工单位的填筑施工要与设备的埋设做好协调，做到互不搅扰、影响。观测设备的埋设及沉降观测任务应按要求停止，不能影响路基填筑质量。
④观测进程中发现异常必需及时查明缘由，尽快妥善处置。
⑤元件维护要求
Ⅰ.各工程项目部应成立专门小组，停止元器件的埋设、测量和维护任务，小组人员分工明白，责任到人。
Ⅱ.元件埋设时应依据现场状况停止编号，有导线的元件应将导线引出至路基坡脚观测箱内。
Ⅲ.凡沉降板左近一米范围内土方应采用人工摊平及小型机具碾压，不得采用大型机械推土及碾压，并装备专人担任指点，以确保元器件不受损坏。
Ⅳ.各施工队应制定稳妥的维护措施并仔细执行，确保元器件不因人为、自然等要素而破坏，元器件埋设后，制造相应的标识旗或维护架插在上方。路堤填筑进程中，派专人担任监视观测断面的填筑。
〔2〕观测精度
路基沉降观测水准测量的精度为±1.0mm，运用数字水准仪读记至0.01mm。
〔3〕观测频次
路基沉降观测的频次不低于表4-1的规则。当出现以下状况时，应加密观测频次。
①沉降速率较大，两次延续观测的沉降差值大于4mm时；
②当出现沉降突变、地下水变化及降雨等外部环境变化时应添加观测频次。
③路基施工各节点时间〔包括路基堆载预压土前后、卸载预压土前后、运梁车架桥机经过前后、基床表层施工、轨道板底座施工、铺板、轨道板精调以及铺轨时间〕应具有沉降观测数据。观测进程中及时整理绘制〝填土－时间－沉降〞曲线图，观测应继续到工程验收交由运营管理部门继续观测。
表4-1 路基沉降观测频次表
观 测 阶 段
观 测 频 次
填筑或堆载
普通
1次／天
每天填筑量超越
