中国移动网优入门手册.pdf

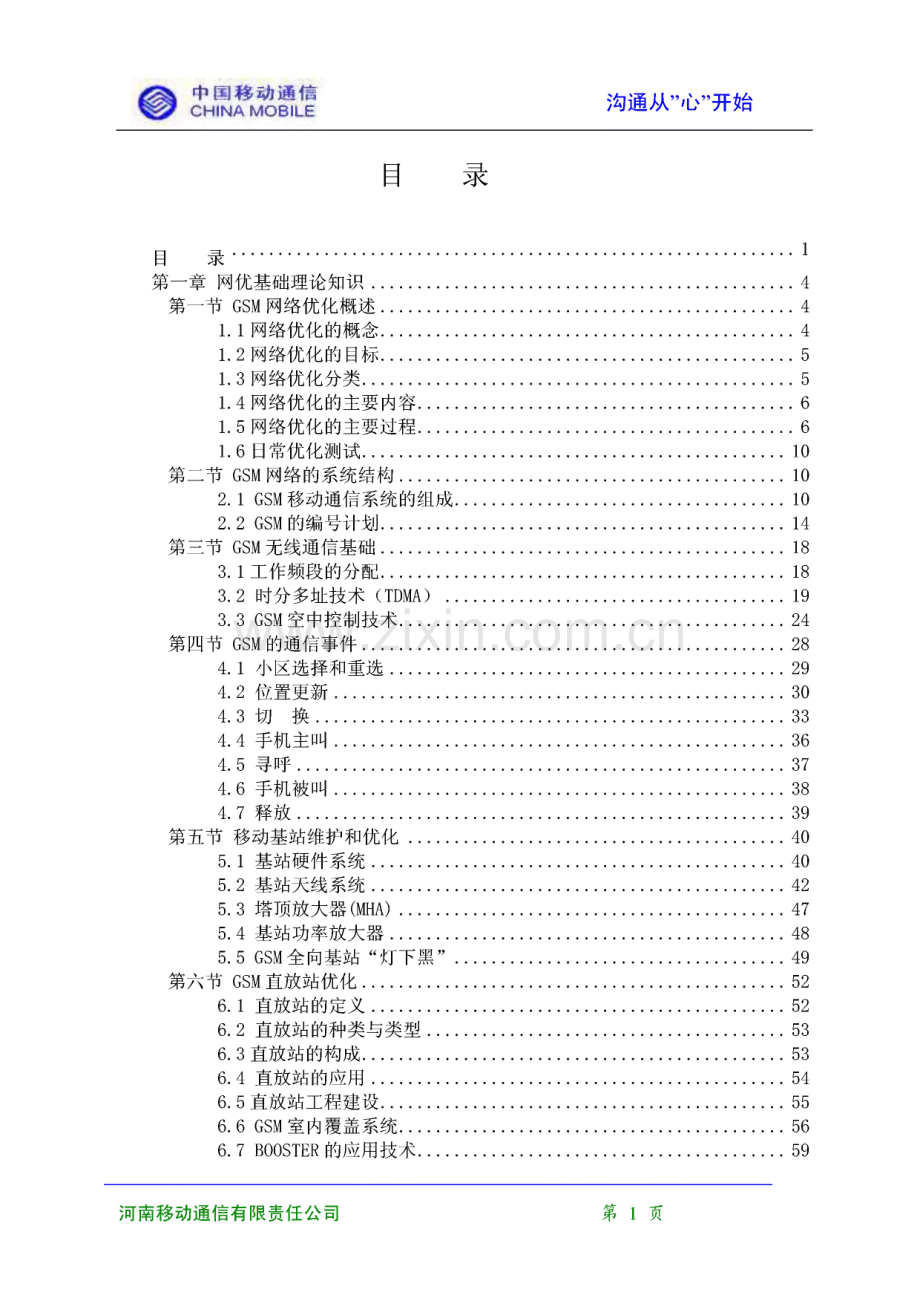

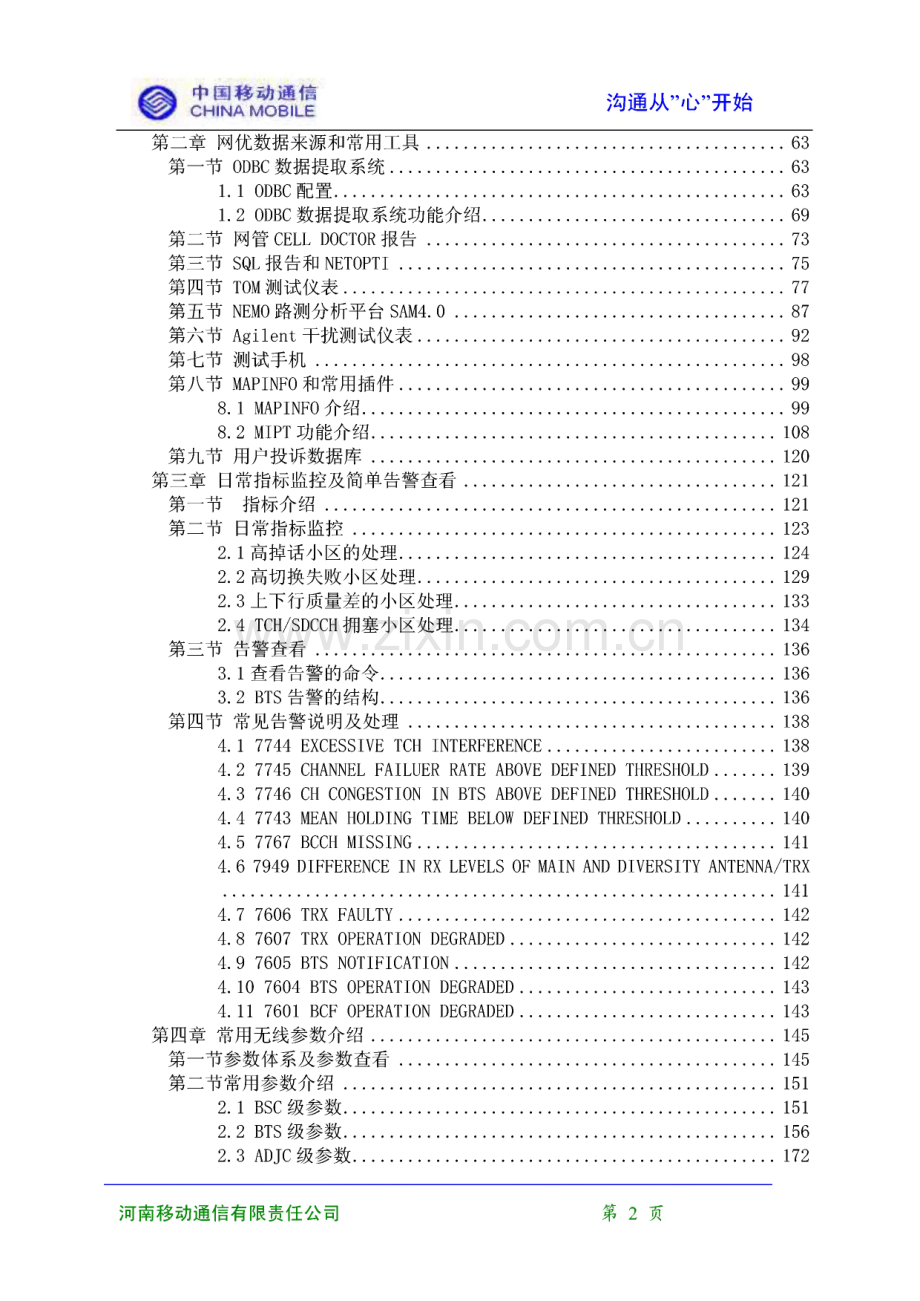

中国移动通信CHINA MOBILE沟通从“心”开始目 录目 录.1第一章网优基础理论知识.4第一节GSM网络优化概述.41.1网络优化的概念.41.2网络优化的目标.51.3网络优化分类.51.4网络优化的主要内容.61.5网络优化的主要过程.61.6日常优化测试.10第二节GSM网络的系统结构.102.1 GSM移动通信系统的组成.102.2 GSM的编号计划.14第三节GSM无线通信基础.183.1工作频段的分配.183.2时分多址技术(TDMA).193.3 GSM空中控制技术.24第四节GSM的通信事件.284.1小区选择和重选.294.2位置更新.304.3切换.334.4手机主叫.364.5寻呼.374.6手机被叫.384.7释放.39第五节移动基站维护和优化.405.1基站硬件系统.405.2基站天线系统.425.3塔顶放大器(MHA).475.4基站功率放大器.485.5 GSM全向基站“灯下黑”.49第六节GSM直放站优化.526.1直放站的定义.526.2直放站的种类与类型.536.3直放站的构成.536.4直放站的应用.546.5直放站工程建设.556.6 GSM室内覆盖系统.566.7 BOOSTER的应用技术.59河南移动通信有限责任公司第1页中国移动通信CHINA MOBILE沟通从“心”开始第二章 网优数据来源和常用工具.63第一节ODBC数据提取系统.631.1 ODBC 配置.631.2 ODBC数据提取系统功能介绍.69第二节 网管CELL DOCTOR报告.73第三节SQL报告和NETOPTI.75第四节TOM测试仪表.77第五节NEMO路测分析平台SAM4.0.87第六节Agilent干扰线！1试仪表.92第七节测试手机.98第八节MAPINFO和常用插件.998.1 MAPINFO 介绍.998.2 MIPT功能介绍.108第九节用户投诉数据库.120第三章日常指标监控及简单告警查看.121第一节 指标介绍.121第二节日常指标监控.1232.1高掉话小区的处理.1242.2高切换失败小区处理.1292.3 上下行质量差的小区处理.1332.4 TCH/SDCCH拥塞小区处理.134第三节告警查看.1363.1查看告警的命令.1363.2 BTS告警的结构.136第四节常见告警说明及处理.1384.1 7744 EXCESSIVE TCH INTERFERENCE.1384.2 7745 CHANNEL FAILUER RATE ABOVE DEFINED THRESHOLD.1394.3 7746 CH CONGESTION IN BTS ABOVE DEFINED THRESHOLD.1404.4 7743 MEAN HOLDING TIME BELOW DEFINED THRESHOLD.1404.5 7767 BCCH MISSING.1414.6 7949 DIFFERENCE IN RX LEVELS OF MAIN AND DIVERSITY ANTENNA/TRX 1414.7 7606 TRX FAULTY.1424.8 7607 TRX OPERATION DEGRADED.1424.9 7605 BTS NOTIFICATION.1424.10 7604 BTS OPERATION DEGRADED.1434.11 7601 BCF OPERATION DEGRADED.143第四章常用无线参数介绍.145第一节参数体系及参数查看.145第二节常用参数介绍.1512.1 BSC 级参数.1512.2 BTS 级参数.1562.3 ADJC 级参数.172河南移动通信有限责任公司第2页中国移动通信CHINA MOBILE沟通从“心”开始2.4 TRX 级参数.1762.5 HOC 参数.1782.6 POC 参数.186第三节参数检查.193第五章无线网络规划.195第一节网络规划序言.195第二节网络规划基本知识介绍.195第三节基站容量规划.207第四节小区覆盖设计.222第五节频率规划和干扰预测.233第六节网络校验与工程型优化.258第六章配置调整.259第七章2G GPRS 3G协同规划介绍.261第一节GPRS无线网络规划规划.2611.1 GPRS无线网络规划.2611.2覆盖规划.2611.3容量的规划.262第二节3G WCDMA无线网络规划原则.2632.1 无线网络设计流程.2632.2 WCDMA网络规划的基本原则.2642.3 WCDMA无线网络规划方法.265第三节3G网络与GSM网络的协同规划.269第八章日常优化案例.271第一节掉话问题.271第二节拥塞问题.276第三节质量问题（干扰）.277第四节切换问题.285第五节天线问题.290第六节覆盖问题.292河南移动通信有限责任公司第3页中国移动通信CHINA MOBILE沟通从“心”开始第一章网优基础理论知识第一节GSM网络优化概述GSM网络从1993年在我国商用，至今已有十多年的历史了.在这十多年里,我们的 移动网络用户已经超过了 3亿，网络规模和容量都居于世界第一.随着我国移动通讯的高速发展,通信网络面临着严峻的考验.一方面由于移动用 户的高速发展,GSM系统的网络规模不断扩大，网络质量虽然得到了不断的提高,但频率 资源逐渐匮乏,无线网络的频率复川系数越来越小.另一方面，随着竞争的激烈和川户 越来越高的要求,如何使网络到达最隹的运行状态,如何提高通信质量,提高网络的平 均服务水平及提高系统设备的利用率，已成为我们的首要任务.1.1 网络优化的概念移动通信网络的条件会不断的变化,如周围环境,话务量分布等,另外移动网络中 有大量的小区参数可以调整，如接入电平门限、切换电平门限、相邻小区定义、频率配 置等,它们都会直接影响服务质量和川户满意度，同时对网络指标也会产生很大的影响.所以为了保证整个移动网的服务质量,就必须一直观察和监测整个移动网络,找出并排 除故障,提高移动网络的网络质量,这就是网络优化的基本任务.移动通信网络优化是指对正式投入运行的网络进行数据采集、数据分析，找出影 响网络运行质量的原因，并通过对系统参数的调整和对系统设备配置的调整等技术手 段,使网络达到最佳的运行状态，使现有网络资源获得最隹的效益，同时对网络以后的 维护及规划建设提出合理的建议。GSM网络优化主要包括交换网络优化和无线网络优化两个方面。网络优化是一个长期的过程，它贯穿于网络发展的全过程。只有不断提高网络的 质量，才能获得移动用户的满意，吸引和发展更多的用户。在巳常网络优化过程中，可以通过0MC和路测发现问题，当然最经常的还是用户的投诉。在网络性能经常性的 跟踪检查中发现网络指标达不到要求、网络质量明显下降或来自的用户投诉、当用户 群改变或发生突发事件并对网络质量造成很大影响时、网络扩容时应对小区频率规划 河南移动通信有限责任公司第4页中国移动通信CHINA MOBILE沟通从“心”开始及容量进行核查等情形发生时，都要及时对网络做出优化。1.2 网络优化的目标优化的过程的结果是寻找一系列系统变量的最佳值,优化有关性能指标参数,最大 限度地发挥网络地能力,提高网络的平均服务质量.从网络的角度看，网络优化的主要目的是：1.提高网络的服务质量主要包括高质量的语音和其他业务的服务质量，足够的网络覆盖率和无线接通率 等.2.尽可能的减少运营成本主要包括提高设备的利用率，增加网络容量,较少设备和线路的投资.从企业的角度看，网络优化的主要目的是：1.创造企业竞争的优势2.降低成本对网络不断优化后,用户将感觉到：1.掉话次数减少；2.呼叫建立失败次数减少；3.通话质量不断改善；4.网络有较高的可用行和可靠行.我们将看到：1.掉话率下降；2.切换成功率提高；3.小区覆盖率提高；4.拥塞率下降；5.接通率提高；优化过程是多次反复调整的过程,直至网络调整到最隹的运行状态.1.3网络优化分类网络优化可分为两类:集中优化和日常优化河南移动通信有限责任公司第5页中国移动通信CHINA MOBILE沟通从“心”开始集中网络优化是指在网络扩容或大的变化后,一项或多项指标突然明显恶化,局部 网络性能明显低于网络的平均水平情况下,进行的有针对行的专题优化.除此之外就是 就是大量的日常优化工作,这种优化效果与阶段行优化相比不太明显，但日常优化工作 是保证整个网络质量上升的基础.1.4网络优化的主要内容网络优化工作的主要内容包括一下几个方面.1.无线网络优化无线部分具有诸多不确定因素，它对无线网络的影响很大，其性能优劣常常成为 决定移动通信网好坏的决定性因素。当然，无线网络规划阶段考虑不到的问题如无线 电波传播的不确定性(障碍物的阻碍等)、基础设施(新商业区、街道、城区的重新 安排)变化、取决于地点和时间的话务负荷(如运动场)、话务要求、用户对服务质 量的要求的增加，都涉及到网络优化工作。无线网络优化的主要内容包含：(1)网络规划(2)工程监督(3)设备排障(4)网络测试(5)统计数据分析(6)话务平衡(7)覆盖优化2.交换网络优化GSM网络优化不只有是无线部分的优化,还有交换部分的网络优化,应该从全网进 行.交换优化的主要内容是对局数据和路由数据进行优化,调整网络负荷均衡,包括信 令负荷均衡、设备负荷均衡及链路负荷均衡等，使信令、话务路由畅通，优化路由.1.5网络优化的主要过程网络优化工作是一项复杂、艰巨的系统工程，贯穿于规划、设计、工程建设和维 河南移动通信有限责任公司第6页中国移动通信CHINA MOBILE沟通从“心”开始护管理的全过程，各方面的调整相互牵连、影响。因此在工作中应时时注意从全局出 发.网络优化工作主要过程有系统调查、数据分析、制定和实施优化方案等。一：在工作中，我们监测调查工作主要包括：1.确认监测目标和范围利用BSS系统中固有的性能统计机制，定期地对网络运行状态进行分析。移动通讯网络是一个动态的多维系统,一旦投入使川，它会在以下四个主要方面变 化：匚1）终端用户的变化（新的呼叫模型、用户的地理分布）2）网络的运行环境的变化（新的建筑、道路、植被）：3）网络结构的变化（覆盖范围、系统容量）；r少应用技术的变化（新设备、新标准、新业务）。除了定期分析处理系统的观测数据以外，巳常的维护、故障排除工作也是和网络 的性能密切相关的。2.确定网络优化的对象和目标网络中存在的问题和需要改进之处是指那些没有达到性能要求的部分（包括巳常 性优化和集中性优化），主要目的是解决：1）局部网络或个别网络单元（小区）的性能明显低于网络平均水平；2）一项或多项指标突然明显恶化；（如某个小区掉话较高）3）网络运营质量末达到省公司的预期目标；4）性能观测数据的定义。3.计数器观测周期和统计报表这是指计数器的记录/刷新时间。在报表中一般有早晚忙时监测和全天监测两 类。二：数据采集数据采集包括0MC话务量采集、路测数据采集、CQT测试数据采集、用户投诉情 况收集以及其它仪表的测试结果等等，其中优化工程师日常优化依据的重点是0MC话 务统计数据和路测数据。优化中评判网络性能的主要指标项包括长途来话接通率、无 线接通率、载频完好率、掉话率、拥塞率、话务量和切换成功率等，这些也是话务统 河南移动通信有限责任公司第7页中国移动通信CHINA MOBILE沟通从“心”开始计数据采集的重点。路测数据的采集主要通过路测设备，定性、定量、定位地测出网 络无线下行的覆盖切换、掉话及质量现状等，通过对无线资源的地理化普查，确认网 络现状与规划的差异，找出网络干扰、盲区地段，掉话和切换失败较高的地段。然后，对路测采集的数据进行分析，如:测试路线的地理位置信息、测试路线区域内各个基站 的位置及基站间的距离、各频点的场强分布、覆盖情况、接收佶号电平和质量、邻小 区状况、切换情况等，找出问题的所在从而提出解决方案。三：数据分析和问题的定位网络优化的关铺是进行网络分析与问题定位，网络问题主要从 平衡和切换四个方面来进行分析。干扰分析：GSM系统是干扰受限系统，干扰会使误码率增加，降低语音质量甚至 发生掉话。一般规定误码率在3%左右，当误码率达8%T0%时语音质量就比较差了，如 果误码率超出10%则语音质量不可容忍，无法听清。通话干扰的定位手段包括话务统计 数据、语音质量差引起的掉话率、干扰带分布、用户反映、路测（RxQual）及CQT呼 叫质量拨打测试。掉话分析：掉话问题的定位主要通过话务统计数据、用户反映、路测、无线场强 测试、CQT呼叫质量拨打测试等方法，然后通过分析信号场强、信号干扰、参数设置（设 置不当，切换参数、话务不均衡）等，找出掉话原因。话务平衡分析：话务平衡是指各小区载频应得到充分利用，避免某些小区拥塞，而另一些小区基本无话务的现象。通过话务平衡可以减小拥塞率、提高接通率，减少 由于话务不均引起的掉话，使通信质量进一步改善提高。话务平衡问题的定位手段包 括话务统计数据、话务量、接通率、拥塞率、掉话率、切换成功率、路测和用户反映。话务不平衡原因主要表现在：基站天线挂高、俯仰角、发射功率设置不合理，小区覆 盖范围较大，导致该小区话务量较高，造成与其它基站话务量不均衡；由于地理原因，小区处于商业中心或繁华地段，手机川户多而造成该小区相对其它小区话务量高：小 区参数，如允许接入最小电平等设置不合理而导致话务量不平衡；小区优先级参数设 置未综合考虑。四：优化方案制定及优化调整实施系统调胭内容包含增加设备容量，调整信道数，搬迁基站位置，改变天线位置,河南移动通信有限责任公司第8页中国移动通信CHINA MOBILE沟通从“心”开始调整天线倾角，修改切换参数、频点、小区参数等，在覆盖忙区或高话务量地区增加 信道或增加微蜂窝基站。下面就网络载频频点、邻区关系、小区覆盖范围和话务量等方面的调整说明优 化过程.并提供一些优化前后的统计数据进行比较。1.频点调整通过分折BSC频率配置数据和0MC话务统计报告，我们发现某些小区个别载频存 在干扰，路测结果显示这些小区的覆盖区域存在一定的重叠，而频点的配置存在着邻 频,针对其个部分小区的频点进行调整后，上述干扰问题明显改善。2.邻区关系调整正确、完整的邻区关系非常重要。邻区关系过少，会造成大量掉话；邻区关系过 多导致测量报告的精确性降低。这两种情况都会造成网络质量的恶化和掉话。3.小区覆盖范围调整基站的覆盖范围是衡量移动通信网服务质量的重要指标之一。将路测得出的小区 实际覆盖情况和各个小区的位置比较，可以对各相邻小区的话务平衡提供直接参考依 据.基站的发射功率、天线高度、下倾角调整是调整基站覆盖范围的常用方法。降低 基站的发射功率、天线高度，增大天线下倾角都会减少小区对其它同邻频小区内移动 台的干扰，减少基站的覆盖，但会使基站的覆盖范围变小，并且可能引入盲区。4.话务调整小区覆盖范围的调整事实上已经起到了一定的话务平衡作用。止匕外，分析话务统 计的结果、检查BSC内小区参数的设置可以得出不同的改善措施：(1)增加载频或基站：是解决由于无线信道的不足引起网络拥塞一般方法，需要 对频点进行规划或调整。(2)把小区内的载频的全速率信道改为半速率信道:是解决由于无线信道的不 足引起网络拥塞的最高效,最经济的方法。(3)小区参数调整：小区重选偏移CR0、接入允许保留块数、各类切换门限参数和余量参数等都会影响小区内的话务量。通过这些参数的合理设置,可以鼓励或阻碍移动台进入某些小区，从而达到平衡网络话务量的目的。河南移动通信有限责任公司第9页中国移动通信CHINA MOBILE沟通从“心”开始1.6日常优化测试实地的无线网络质量测试能真正反映系统的实际运行情况和得到用户的主观感 受，切实有效的网络质量测试有利于对系统的分析，有利于对实际运营情况的掌握，是网络优化工作的重要组成部分。GSM的网络测试主要包括两大部分：CQT测试和DT测试。一：CQT测试（Call Quality Test拨打质量测试）CQT测试是在城市中选择多个测试点，在每个点进行一定数量的呼叫，通过呼 叫接通情况及测试者对通话质量的评估，分析网络运行质量和存在的问题。二：DT 测试（Drive Test 路测）即驱车路测，是指在一个城市中或国道上借助测试仪表、测试手机、及测试车辆 等工具，按照特定路线进行无线网络参数和话音质量的测试形式。DT测试包括使用无线测试仪表对无线信号强度、越区切换位置、越区切换电平 等参数,进行测量以及在移动环境中使用测试手机沿线进行全程拨打测试，通过所得无 线参数以及呼叫接通情况和测试者对通话质量的评估，为网络规划、网络工程建设以 及网络优化提供较为完备的网络覆盖情况，同时也为网络运行情况分析提供较为充分 的数据基础。第二节GSM网络的系统结构2.1 GSM移动通信系统的组成GSM移动通信系统主要是由交换子系统（NSS）、无线基站子系统（BSS）和移动台（MS）三大部分组成，如图1所示。其中NSS与BSS之间的接口为接口，BSS与 MS之间的接口为“Um”接口。河南移动通信有限责任公司第10页中国移动通信CHINA MOBILE沟通从“心”开始OMC图1蜂窝移动通信系统的组成由于GSM规范是由北欧一些运营商和设备商推出的规范，运营商当然更希望最少 的投资，用最好的设备来建最优良的通信网，因此GSM规范对系统的各个接口都有明 确的规定。也就是说，各接口都是开放式接口。GSM系统框图如图2,A接口往右是NSS系统，它包括有移动业务交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和移动设备识别 寄存器（EIR）,A接口往左Um接口是BSS系统，它包括有基站控制器（BSC）和基站 收发信台（BTS）。Um接口往左是移动台部分（MS）,其中包括移动终端（MS）和客户 识别卡（SIM）oMSC:移动交换中心 HLR：归属位置寄存器 AUC：鉴权中心VLR：拜访位置寄存器BSC：基站控制器BTS:基站收发信台 MS:移动台（手机）EIR：设备识别寄存器SMC：短消息中心语音邮箱CMC:操作维护中心图2 GSM系统框图河南移动通信有限责任公司第n页中国移动通信CHINA MOBILE沟通从“心”开始在GSM网上还配有短信息业务中心，即可开放点对点的短信息业务，类似数字寻 呼业务，实现全国联网，又可开放广播式公共信息业务。另外配有语音信箱，可开放 语音留言业务，当移动被叫客户暂不能接通时，可接到语音信箱留言，提高网络接通 率，给运营部门增加收入。（1）：交换子系统交换子系统（NSS）主要完成交换功能和客户数据与移动性管理、安全性管理所需 的数据库功能。NSS由一系列功能实体所构成，各功能实体介绍如下：MSC：是GSM系统的核心，是对位于它所覆盖区域中的移动台进行控制和完成话路 交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。它可完成网络接 口、公共信道信令系统和计费等功能，还可完成BSS、MSC之间的切换和辅助性的无线 资源管理、移动性管理等。另外，为了建立至移动台的呼叫路由，还应能完成入口 MSC（GMSC）的功能，即查询位置信息的功能。VLR：是一个数据库，是存储MSC为了处理所管辖区域中MS（统称拜访客户）的来 话、去话呼叫所需检索的信息，例如客户的号码，所处位置区域的识别，向客户提供 的服务等参数。|MSC只有一个VLR?HLR：也是一个数据库，是存储管理部门用于移动客户管理的数据。每个移动客户 都应在其归属位置寄存器（HLR）注册登记，它主要存储两类信息：一是有关客户的参 数；二是有关客户目前所处位置的信息，以便建立至移动台的呼叫路由，例如MSC、VLR 地址等。AUC：用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数（随 机号码RAND,符合响应SRES,密钥Kc）的功能实体。EIR：也是一个数据库，存储有关移动台设备参数。主要完成对移动设备的识别、监视、闭锁等功能，以防止非法移动台的使川。（2）:无线基站子系统河南移动通信有限责任公司第12页中国移动通信CHINA MOBILE沟通从“心”开始BSS系统是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备，它主 要负责完成无线发送接收和无线资源管理等功能。功能实体可分为基站控制器(BSC)、码型变换器(TC)和基站收发信台(BTS)。BSC：具有对一个或多个BTS进行控制的功能，它负责无线网络资源的管主要理、小区配置数据管理、功率控制、定位和切换等，是个很强的业务控制点。BTS：无线接口设备，它完全由BSC控制，主要负贡无线传输，完成无线与有线 的转换、无线分集、无线信道加密、跳频等功能。TC:码型变换器在实际应用中一般是置于BSC和MSC之间，完成16kbit/s编码和 64kbit/s PCM之间的码型转换。：移动台移动台就是移动客户设备部分，它由两部分组成，移动终端(MS)和客户识别卡(SIM)o移动终端就是“手机”，它可完成话音编码、信道编码、信息加密、信息的调制和 解调、信息发射和接收。SIM卡就是“身份卡”，它类似于我们现在所用的IC卡，因此也称作智能卡，存 有认证客户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止 非法客户进入网络。SIM卡还存储与网络和客户有关的管理数据，只有插入SIM后移动 终端才能接入进网，但SIM卡本身不是代金卡。(4):操作维护子系统GSM系统还有个操作维护子系统(0MC),它主要是对整个GSM网络进行管理和监 控。通过它实现对GSM网内各种部件功能的监视、状态报告、故障诊断等功能。0MC 与MSC之间的接口目前还未开放，因为CCITT对电信网络管理的Q3接口标准化工作尚 未完成。河南移动通信有限责任公司第13页中国移动通信CHINA MOBILE沟通从“心”开始2.2 GSM的编号计划GSM网络是复杂的，它包括交换子系统和基站子系统。交换子系统包括HLR、MSC、VLR、AUC 和 EIR,和与基站子系统、其它网络如 PSTN(Public Switched Telephone Network 公共交换电话网)、ISDN(Integrated Services Digital Network 综合业务 数字网)，数据网、其它PLMN(Public Land Mobile Network公共陆地移动(通信)网 络)等间接口。为了将一个呼叫接至某个移动客户，需要调用相应的实体。因此要正 确寻址，编号计划就非常重要。下面就GSM移动通信网中川来识别身份的各种号码的 编号计划进行介绍。(1)移动台ISDN号码(MSISDN)MSISDN号码是指主叫客户为呼叫数字公用陆地蜂窝移动通信网中客户所需拨的号 码。号码的结构为：CC NDC SNI-国际移动客户ISDN号码-1I国内有效移动客户ISDN号码-T“=国家码。我国为86。NDC=国内目的地码，即网络接入号，移动公司为134-139.联通公司为130-133。SN=客户号码，采川等长7位编号计划。中国移动公司SN号码结构是H1H2H3ABCD,其中H1H2H3为每个移动业务本地网的 HLR号码，ABCD为移动客户码。中国联通公司SN号码结构是H1H2ABCDE,H1H2是移动 业务本地网的HLR号码，ABCDE是移动客户码。当客户号码容量受限时，可扩充国内目的地码。中国移动公司可启用159,158 等。(2).国际移动客户识别码(IMSI)为了在无线路径和整个GSM移动通信网上正确地识别某个移动客户，就必须给移 动客户分配一个特定的识别码。这个识别码称为国际移动客户识别码(IMSI),用于GSM 移动通信网所有信令中，存储在客户识别模块(SIM)、HLR、VLR中。河南移动通信有限责任公司第14页中国移动通信CHINA MOBILE沟通从“心”开始IMSI号码结构为：MCC MNC MS INI-国际移动客户识别-1I一国内移动客户识别-TMCC=移动国家号码，由3位数字组成，唯一地识别移动客户所属的国家。我国为 460 oMNC=移动网号，由2位数字组成，用于识别移动客户所归属的移动网。中国移动 公司GSM PLMN网为00,中国联通公司GSM PLMN网为01。MSIN=移动客户识别码，采川等长H位数字构成。唯一地识别国内GSM移动通信 网中移动客户。(3).移动客户漫游号码(MSRN)被叫客户所归属的HLR知道该客户目前是处于哪一个MSC/VLR业务区，为了提 供给GMSC(Gateway Mobile Switching Center移动交换中心网关)一i个用于选路由 的临时号码，HLR请求被叫所在业务区的MSC/VLR给该被叫客户分配一个移动客户漫 游号码(MSRN),并将此号码送至HLR,HLR收到后再发送给GMSC,GMSC根据此号码选 路由，将呼叫接至被叫客户目前正在访问的MSC/VLR交换局。路由一旦建立，此号码 就可立即释放。这种查询、呼叫选路由功能(即请求一个MSRN功能)是No.7信令中移 动应用部分(MAP)的一个程序，在GMSC-HLR-MSC/VLR问的No.7信令网中进行传递。移动客户漫游号码(MSRN)结构是：CC NDC SNI-国际移动客户ISDN号-|一国内有效移动客户ISDN号码|(4).临时移动客户识别码(TMSI)为了对IMSI保密，MSC/VLR可给来访移动客户分配一个唯一的TMSI号码，即为 一个由MSC自行分配的4字节的BCD编码，仅限在本MSC业务区内使用。(5).位置区识别码(LAI)位置区识别码用于移动客户的位置更新，其号码结构是：3位数字 2位数字 最大16bit河南移动通信有限责任公司第15页中国移动通信CHINA MOBILE沟通从“心”开始MCC MNC LACI-LAI-1MCC=移动客户国家码，同IMSI中的前三位数字。MNC=移动网号，同IMSI中的MNC。LAC=位置区号码，为一个2字节BCD编码，表示为XlX2X3X4o在一个GSM PLMN 网中可定义65536个不同的位置区。(6).全球小区识别码(CGI)CGI是用来识别一个位置区内的小区，它是在位置区识别码(LAI)后加上一个小区 识别码(CI),其结构是：3位数字 2位数字 最大16bit最大16bitMCC MNC LAC CII-LAI|I-CGI-1CI是一个2字节BCD编码，由各MSC自定。(7).基站识别码(BSIC)BSIC是用于识别相邻国家的相邻基站的，为6bit编码，具结构是：3bit 3bitNCC BCC|-BSIC-1NCC=国家色码，主要用来区分国界各侧的运营者(国内区别不同的省)，为XY1Y2。X：运营者(移动X=l,联通=0)Yl、Y2：分配见表1。表1 Y1Y2的分配Y2Y1010吉林、甘肃、西臧、广 西、福建、湖北、北京、江苏黑龙江、辽宁、宁夏、四川、海南、江西、天津、山西、山东河南移动通信有限责任公司第16页中国移动通信CHINA MOBILE沟通从“心”开始1新疆、广东、河北、安 徽、上海、贵州、陕西内蒙古、青海、云南、河南、浙江、湖南BCC=基站色码，识别基站。由运营设定。BSIC的作用：通知移动台本小区公共信令信道所采用的训练序列号。由于BSIC参与了随机接入信道(RACH)的译码过程，因此它可以用来避免基站将 移动台发往相邻小区的RACH误译为本小区的接入信道。当移动台在连接模式下(通话过程中)，它必须根据BCCH上有关邻区表的规定，对邻区BCCH载频的电平进行测量并报告给基站。同时在上行的测量报告中对每一个频 率点，移动台必须给出它所测量到的该载频的BSIC。当在某种特定的环境下，即某小 区的邻区中包含两个或两个以上的小区采用相同的BCCH载频时，基站可以依靠BSIC 来区分这些小区，从而避免错误的切换，甚至切换失败。移动台在连接模式下(通话过程中)必须测量邻区的信号，并将测量结果报告给 网络。由于移动台每次发送的测量报告中只能包含六个邻区的内容，因此必须控制移 动台仅报告与当前小区确实有切换关系的小区情况。BSIC中的高三位(即NCC)川于 实现上述目的。可以通过设置广播参数允许的NCC，控制移动台只报告NCC在允许范 围内的邻区情况。在网络频率规划时，小区的BSIC也是一个规划的重点。(8).国际移动台设备识别码(IMEI)唯一地识别一个移动台设备的编码，为一个15位的十进制数数字，其结构是：6位数字 2位数字 6位数字 1位数字TAC FAC SNR SPTAC=型号批准码，由欧洲型号认证中心分配。FAC=工厂装配码，由厂家编码，表示生产厂家及其装配地。5岷=序号码，由厂家分配。识别每个TAC和FAC中的某个设备的。SP=备用，备作将来使用。(9).MSC/VLR 号码MSC/VLR号码在No.7信令信息中使用，代表MSC的号码。中国移动公司GSM移 动通信网中的MSC/VLR号码结构为1390M1M2M3,其中M1M2的分配同H1H2的分配。河南移动通信有限责任公司第17页中国移动通信CHINA MOBILE沟通从“心”开始(10).HLR 号码切换HLR号码在No.7信令信息中使用，代表HLR的号码。中国移动公司移动通 信网中的HLR号码结构是客户号码为全零的MSISDN号码，即139HlH2H30000o(H),切换号码(HON)HON是当进行移动交换局间越局切换时，为选择路由，由目标MSC(即切换要转移 到的MSC)临时分配给移动客户的一个号码。此号码为MSRN号码的一部分。第三节GSM无线通信基础3.1 工作频段的分配(1)工作频段我国陆地移动通信网GSM通信系统采用900MHz频段：890915(移动台发、基站收)935960(基站发、移动台收)随着业务的发展，可视需要向下扩展，或向1.8GHz频段的DCSI800过渡，即1800MHz 频段：1710-1785(移动台发、基站收)1805-1880(基站发、移动台收)(2)频道间隔相邻两频道间隔为200kHz,每个频道采用时分多址接入(TDMA)方式，分为8个 时隙，即8个信道(全速率)。每信道占用带宽200kHz/8=25kHz。GSM可采用半速率话音编码，每个频道可容纳16个半速率信道。(3)频道配置采用等间隔频道配置方法，频道序号为1124,共124个频点。900MHz频段数字 蜂窝移动通信网的频道配置fl(n)=890.200MHz+(n-1)x 0.200MHz 移动台发，基站收f(n)=fl(n)+45MHz 基站发，移动台收河南移动通信有限责任公司第18页公中国移动通信7 CHINA MOBILEn=1124频道沟通从“心”开始(4)双工收发间隔:45kHzo(5)干扰保护比载波干扰保护比(C/I)就是指接收到的希望信号电平与非希望信号电平的比值,此比值与MS的瞬时位置有关。这是由于地形不规则性及本地散射体的形状、类型及数 量不同，以及其它一些因素如天线类型、方向性及高度，站址的标高及位置，当地的 干扰源数目等所造成的。GSM规范中规定：同频道干扰保护比：C/I 9dB邻频道干扰保护比：C/I -9dB载波偏离400kHz时的干扰保护比：C/I -41dB(6)保护带宽：400kHz中国移动公司的移动通信系统(1-94)与中国联通公司(96 124)的移动通信 系统之间应有400kHz的保护带宽，即它们之间少用一个频道，或由中国移动公司一方 预留，或由中国联通公司一方预留，一般预留95号频点.3.2 时分多址技术(TDMA)1.多址技术多址技术就是要使众多的客户公川公共通信信道所采川的一种技术。实现多址的 方法基本上有三种，即采川频率、时间或码元分割的多址方式，人们通常称它们为频 分多址(FDMA)、时分多址(TDMA)和码分多址(CDMA)。在传统的无线电广播中，均采用频分多址(FDMA)方式，每个广播信道都有一个频点，如果你要收听某一广 播信道，则必须把你的收音机调谐到这一频点上。在GSM中，无线路径上是采川时分多址(TDMA)方式。每一频点(频道或叫载频 TRX)上可分成8个时隙，每一时隙为一个信道，因此，一个TRX最多可有8个移动客 户同时使用，见图6所示。河南移动通信有限责任公司第19页中国移动通信CHINA MOBILE沟通从“心”开始图6频分多址和时分多址方式图中所示(a为FDMA,b为TDMA)是一个方向的情况，在相反方向上必定有一组 对应的频率(FDMA)/时隙(TDMA)。TDMA系统具有如下特性：A每载频多路。如前所述，TDMA系统形成频率时间矩阵，在每一频率上产生多个 时隙，这个矩阵中的每一点都是一个信道，在基站控制分配下，可为任意一移动客户 提供语音或非语音业务。B突发脉冲序列传输。移动台信号功率的发射是不连续的，只是在规定的时隙内 发射脉冲序列。C传输速率高，自适应均衡。每载频含有时隙多，则频率间隔宽，传输速率高，但数字传输带来了时间色散，使时延扩展量加大，则采川自适应均衡技术。D传输开销大。由于TDMA分成时隙传输，使得收信机在每一突发脉冲序列上都 得重新获得同步。为了把一个时隙和另一个时隙分开，保护时间也是必须的。因此，TDMA系统通常比FDMA系统需要更多的开销。E对于新技术是开放的。例如当话音编码算法的改进而降低比特速率时，TDMA 系统的信道很容易重新配置以接纳新技术。F 共享设备的成本低。由于每一载频为许多客户提供业务，所以TDMA系统共享 设备的每客户平均成本与FDMA系统相比是大大降低了。G移动台较复杂。它比FDMA系统移动台完成更多的功能，需要复杂的数字信号 处理。2.时分多址(TDMA)帧结构(1)TDMA信道概念GSM中的信道分为物理信道和逻辑信道，一个物理信道就为一个时隙(TS),而逻辑 信道是根据BTS与MS之间传递的信息种类的不同而定义的不同逻辑信道。这些逻辑信 河南移动通信有限责任公司第20页中国移动通信CHINA MOBILE沟通从“心”开始道映射到物理信道上传送。从BTS到MS的方向称为下行链路，相反的方向称为上行链 路。逻辑信道又分为两大类，业务信道和控制信道。业务信道（TCH）：用于传送编码后的话音或客户数据，在上行和下行信道上,点对点（BTS对一个MS,或反之）方式传播。有以下两种业务佶道：全速率信道（Full rate TCH）TCH/FR:话音（业务信息 13kbit/s,全部信息 22.8kbit/s gross）TCH/EFR:话音（业务信息 12.2kbit/s,全部信息 22.8kbit/s gross）TCH/F9.6:9.6kbit/s-数据TCH/F4.8:4.8kbit/s-数据TCH/F2.4:2.4kbit/s-数据 半速率信道（Half rate TCH）TCH/HR 话音（业务信息6.5kbit/s,全部信息H.4kbit/s）TCH/H4.8 4.8kbit/s-数据TCH/H2.4 2.4kbit/s-数据 控制信道：用于传送信令或同步数据。根据所需完成的功能又把控制信道定义 成广播、公共及专用三种控制信道，它们又可细分为：广播信道（BCH）:-频率校正信道（FCCH）：携带用于校正MS频率的消息，下行信道，点对多点（BTS对多个MS）方式传播。-同步信道（SCH）：携带MS的帧同步（TDMA帧号）和BTS的识别码（BSIC）的 信息，下行信道，点对多点方式传播。-广播控制信道（BCCH）：广播每个BTS的通用信息（小区特定信息）。下行，点对多点方式传播。公共控制信道（CCCH）:-寻呼信道（PCH）：用于寻呼MS。下行，点对多点方式传播。-随机接入信道（RACH）：MS通过此信道申请分配一个独立专用控制信道（SDCCH）,可作为对寻呼的响应或MS主叫/登记时的接入。上行信道，点对点方式传播。河南移动通信有限责任公司第21页中国移动通信CHINA MOBILE沟通从“心”开始-允许接入信道（AGCH）：用于为MS分配一个独立专用控制信道（SDCCH）。下 行信道，点对点方式传播。专川控制信道（DCCH）：-独立专用控制信道（SDCCH）：用在分配TCH之前呼叫建立过程中传送系统信 令。例如登记和鉴权在此佶道上进行。上行和下行信道，点对点方式传播。-慢速随路控制信道（SA
