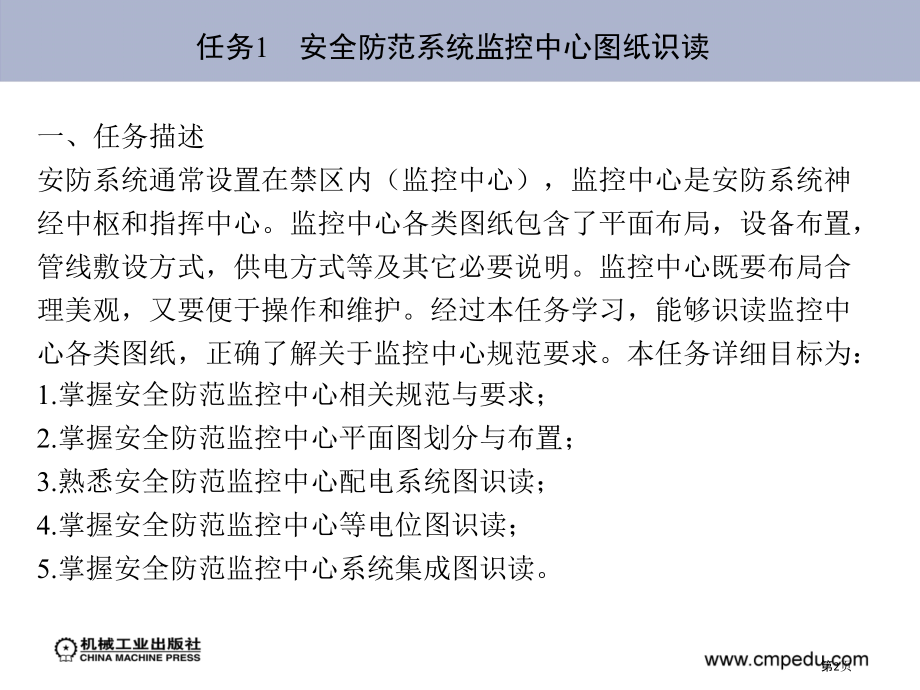

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,学习情境6安全防范集成管理系统,主编,第1页,任务1安全防范系统监控中心图纸识读,一、任务描述,安防系统通常设置在禁区内（监控中心），监控中心是安防系统神经中枢和指挥中心。监控中心各类图纸包含了平面布局，设备布置，管线敷设方式，供电方式等及其它必要说明。监控中心既要布局合理美观，又要便于操作和维护。经过本任务学习，能够识读监控中心各类图纸，正确了解关于监控中心规范要求。本任务详细目标为：,1.掌握安全防范监控中心相关规范与要求；,2.掌握安全防范监控中心平面图划分与布置；,3.熟悉安全防范监控中心配电系统图识读；,4.掌握安全防范监控中心等电位图识读；,5.掌握安全防范监控中心系统集成图识读。,第2页,任务1安全防范系统监控中心图纸识读,二、任务信息,1.安全防范监控中心识图基础,安全防范系统设计说明中相关于监控中心说明，它主要描述监控中心所在建筑物选址位置、面积、温湿度、照明要求和设备布局。安全防范系统平面施工图中包含监控中心平面布置图，它主要描述平面布局、设备布置、线缆敷设方式、供电要求及监控中心等电位要求。安全防范系统图中包含系统集成示意图，它主要表示与其它系统接口关系及其集成方式。,(1)监控中心设计说明,1)监控中心选址：监控中心应设置为禁区，宜位于防护体系中心区域，普通不应毗邻重点防护目标，如财务室等。,第3页,任务1安全防范系统监控中心图纸识读,2)监控中心通信：应有确保本身安全防护办法和进行内外联络通信伎俩，并应设置紧急报警装置和留有向上一级接处警中心报警通信接口。,3)面积：监控中心面积应与安防系统规模相适应，不宜小于20m,2,，应有确保值班人员正常工作对应辅助设施。,4)土建：监控中心室内地面应防静电、光滑、平整、不起尘。,5)温度、湿度：监控中心内温度宜为1630，相对湿度宜为30%75%。,(2)监控中心平面布置图,1)平面布局和设备布置：依据人机工程学原理，确定控制台、显示设备、机柜以及对应控制设备位置、尺寸。,2)管线敷设：室内电缆、控制线敷设宜设置地槽。,第4页,任务1安全防范系统监控中心图纸识读,3)照明要求：监控中心应有良好照明，照度不低于300lx。,4)供电要求：主要从供电方式与供电容量两方面来说明。,监控中心由专用线路直接供电，宜采取两路独立电源供电，并在末端自动切换，功率按总系统额定功率15倍设置主电源容量。系统前端设备视工程实际情况，可由监控中心集中供电。,5)等电位要求：安防系统电源线、信号传输线、天线馈线以及进入监控中心架空电缆入室端，均应采取防雷电入侵及过电压保护办法。,(3)环境要求监控中心本身安全尤为主要，宜设置视频监控装置、对讲装置等，门窗应采取防护办法。,(4)系统集成安全技术防范系统集成包含子系统集成、总系统集成、总系统与上一级管理系统集成。,第5页,任务1安全防范系统监控中心图纸识读,1)子系统集成：入侵报警系统、视频安防监控系统、出入口控制系统等独立子系统集成设计，是指它们各自主系统对其分系统集成，如大型视频安防监控系统设计应考虑监控中心(主控)对各分中心(分控)集成与管理等。,2)总系统集成：安全技术防范系统各子系统可集成垂直管理体系，也可经过统一通信平台和管理软件等将各子系统联网，组成一个相对完整综合安全管理系统，即集成式安全技术防范系统。,第6页,任务1安全防范系统监控中心图纸识读,2.各种建筑监控中心应用,高风险对象安全防范和普通风险对象安全防范因为防护对象风险等级不一样，监控中心应用存在差异性。高风险对象安全防范是包含文物保护单位和博物馆、银行营业场所、民用机场、铁路车站、主要物资储存库等五类特殊对象风险等级及其所需防护级别。普通风险对象安全防范是包含办公楼、宾馆、商业建筑、文化建筑（文体、会幕、娱乐）、住宅（小区）等通用型建筑物及建筑群。两种风险等级下监控中心详细差异，因为篇幅有限，不再详细展开。,第7页,任务1安全防范系统监控中心图纸识读,三、任务实施,1.某综合性博物馆监控中心,某综合性博物馆有3个馆区，自然馆、历史文件馆和信息馆。自然馆和历史文件馆设有展厅、修复室、库房、休息室；信息馆设有图书资料室、库房、管理人员办公室等。安防系统控制中心设置在信息馆安保室中，中心对进出人员进行严格控制，室内安装一台彩色摄像机对值班人员进行监督，控制中心设有与外界联络直拨电话。有报警信号传到监控中心时，监控中心确认后直接将信号传送给公安部门。进入中心禁区门采取防盗门。,(1)监控中心平面区域说明监控中心区域布置应按照规范和标准进行设计，尤其是对主机柜、设备区、配电区、操作区和休息区安排。,第8页,任务1安全防范系统监控中心图纸识读,图6-2监控中心平面布置示意图,第9页,任务1安全防范系统监控中心图纸识读,1)显示区：设置一组29监视器墙，由18台14in彩色专用监视器组成，分辨率为750线；显示区墙架、底座，采取黑灰色铁架定制。,2)操作区：视频监控多媒体控制主机操作台，21in彩色主监视器1台，实现对前端摄像机、云台、镜头直观控制操作等；安装多媒体电视监控主控软件。,门禁多媒体控制系统操作台，实现对各通信回路上控制器、读卡器、门锁、出门按钮、持卡人配置及控制，以及各种数据库、历史统计生成和系统管理等功效；安装多媒体门禁管理软件。,第10页,任务1安全防范系统监控中心图纸识读,3)设备区：包含主机柜1台(含风扇等通风设备)；视频矩阵切换箱1台；视频、控制信号、电源防雷接地箱1台(保护4台室外高速球形摄像机)；报警巡查控制主机2台；信号分配器1台；门禁控制器5台(其它6台分布于对应楼馆设备间中)；通信器1个。,4)配电区：大功率稳压电源、不间断稳压电源、后备电池柜、配电柜。,(2)监控中心平面布置监控中心各设备布置都要符合规范要求，图中示出了电视墙布置位置。,第11页,任务1安全防范系统监控中心图纸识读,图6-3监控中心地面敷设平面图,2.某智能建筑监控中心,(1)建筑设计房间净高度(不含吊顶、防静电地板)应不低于3.5m，面积大于48m,2,。,第12页,任务1安全防范系统监控中心图纸识读,图6-4监控中心机房天花平面图,(2)照明设计主控室地面上方0.8m处照度应大于200lx，,第13页,任务1安全防范系统监控中心图纸识读,室内灯光照度为650lx、电视墙、PC显示器终端附近灯光照度为450lx。,图6-5监控中心照明平面图,第14页,任务1安全防范系统监控中心图纸识读,(3)环境要求温度为2026；湿度为4075。,(4)配电设计安全技术防范系统供配电设备通常有电源互投装置、UPS电源、电池柜、总配电柜(箱)、监控中心配电箱、前端设备配电箱、电源适配器(AC24V、DC12V、DC6V等)、电源接线板等。,图6-6安全技术防范系统惯用配电设备连接关系图,第15页,任务1安全防范系统监控中心图纸识读,图6-7监控中心配电系统图,(5)等电位设计图6-8所表示为监控中心等电位示意图。,第16页,任务1安全防范系统监控中心图纸识读,监控中心内应设置接地聚集环或聚集排，聚集环或聚集排宜采取裸铜线，其截面积不应小于35mm,2,。监控中心内控制台、监视柜等支架金属、可导电外壳应做等电位连接。控制中心内全部设备采取单点接地法，即全部地线全部接到接地汇流排上，再由汇流排与地网相连。接地汇流排采取120mm,2,铜排，各设备接地线采取20mm,2,多股铜导线。接地线两端连接点电气接触良好，并采取防腐、防氧化处理。当采取联合接地时，接地电阻不得大于1。,(6)消防设计设置火灾自动报警装置，配置灭火器材、主控室门宽大于1.5m。,第17页,任务1安全防范系统监控中心图纸识读,图6-8监控中心等电位示意图,第18页,任务1安全防范系统监控中心图纸识读,3.某博物馆系统集成,以一级风险大型博物馆工程进行设计为例，组成以计算机为关键综合安全防范系统，控制室设于禁区（不允许公众出入）内。该博物馆综合安保系统由以下几部分组成：入侵报警系统、视频安防监控系统、门禁出入口控制系统、巡查系统和停车场管理系统。5个子系统既单独运行，又相互联络，落实以入侵报警系统为关键，以声音复核、图像复核、视频监控为基础组成，配以门禁出入口、巡查、停车场（库）管理系统，经过系统集成，将各子系统融为一体，完成各个子系统之间必要自动联动集成及统一管理。它们集成关系如图6-9所表示。,第19页,任务1安全防范系统监控中心图纸识读,图6-9某博物馆系统集成关系图,第20页,任务1安全防范系统监控中心图纸识读,四、任务总结,在识读监控中心各类图纸过程中，应结合在选址、通信、面积、土建、环境、平面布置和安防系统集成各方面要求对应规范。熟悉监控中心各类图纸在安防工程中发挥作用，要对安全防范监控中心平面布置图、建筑装饰图、配电系统图、等电位图、系统集成关系图有很好了解与掌握。了解安防监控中心从早期勘测选址，到设计、施工各阶段工作内容，能够灵活利用并进行各类风险建筑物安防监控中心设计，或依据图纸为施工准备、工程量计算打下坚实基础。,第21页,任务2安全防范系统集成安装与调试,一、任务描述,安防监控中心是各子系统控制设备较为集中地方，主要由安全防范系统各子系统控制设备组成，各子系统控制设备使用功效不一样，控制方法也不一样，它们之间既相对独立，又紧密联络、相互配合、互为补充。经过本任务学习，正确了解关于安全防范系统集成各种规范、要求，掌握工程实际需要，完成安防监控中心各种管线敷设、UPS电源、防雷接地等电位安装与调试，为安防集成提供平台保障。,二、任务信息,1.安全防范系统集成,(1)安全防范系统集成类型安全防范系统普通由安全管理系统和若干个相关子系统组成，通常是一个集成系统。,第22页,任务2安全防范系统集成安装与调试,表6-2不一样类型安全防范系统安全管理系统要求,第23页,任务2安全防范系统集成安装与调试,(2)安全防范系统联动,1)联动定义及意义：联动即联锁动作。,2)安防各子系统联动要求：依据安全管理要求，出入口控制系统必须考虑与消防报警系统联动，打开相关疏散通道安全门或预先设定门，确保火灾情况下紧急逃生。,依据实际需要，电子巡查系统可与出入口控制系统或入侵报警系统进行联动或组合。,3)安防各子系统联动输出接口：当前，惯用系统控制设备有两种输出接口可供联动设计选取。,(3)采取系统集成方式系统调试按系统设计要求和相关设备技术说明书、操作手册先对各子系统进行检验和调试，应能工作正常。,第24页,任务2安全防范系统集成安装与调试,图6-10消防报警系统与安全防范系统集成案例,第25页,任务2安全防范系统集成安装与调试,2.安防监控中心配电设备安装与调试,(1)电源互投装置安装,1)检验安装位置：依据需要，选择坚固墙面作为安装位置和便于敷设线管线路安装位置。,图6-11某型号电源互投装置机箱,第26页,任务2安全防范系统集成安装与调试,2)安装电源互投装置机箱步骤：,步骤1按照机箱安装高度、安装孔距要求，用记号笔在墙面上做标识。图6-11所表示为某型号电源互投装置机箱。,图6-12冲击钻在安装孔标识处打孔,第27页,任务2安全防范系统集成安装与调试,3)引入总电源电缆：将管线槽与电源互投机箱紧固连接，将总电源电缆引入机箱。,4)连接电缆：将总电源电缆剥头搪锡，分别可靠压接在主电源、备用电源接线排上。,图6-14弹簧垫圈与平垫,第28页,任务2安全防范系统集成安装与调试,(2)UPS电源安装与调试,1)设备清点、检验：依据装箱单或供货清单对UPS电源主机、机柜等设备和技术文件进行清点验收。,2)安装电池机柜基座步骤：,步骤1在安装位置地面上画出安装基准线，并标识底座各固定孔位。,3)敷设管槽和线缆：依据监控中心主电源、总配电箱安装位置，敷设UPS电源引入、引出管槽和线缆。,4)机柜就位及固定：将机柜底座安装孔与已安装基座安装孔对正，将螺栓从基座安装孔下穿入，穿过机柜底座安装孔并将平垫与弹簧垫圈套入螺栓，将螺母旋入螺栓，但无须旋紧。,第29页,任务2安全防范系统集成安装与调试,5)蓄电池组就位及接线：按照使用手册中电池组接线图要求，先将电池组放在机柜内，使用适当规格扳手，将蓄电池组专用线缆紧固连接，并将电源主机连接线引出机柜。,6)UPS安装接线步骤：,步骤1依据安装实际要求，将UPS电源就近放置。,7)UPS电源调试：分别用主电源和备用电源供电，检验电源自动转换和备用电源自动充电功效。,(3)安防监控中心等电位设备安装与调试,1)等电位接地体：新建工程监控中心等电位接地体普通为联合接地体，由土建施工单位安装，通常使用扁钢带沿监控中心墙壁水平安装在防静电地板下。,第30页,任务2安全防范系统集成安装与调试,2)检验机架接地部位：机架接地部位金属材质必须完全裸露、无锈蚀，若接地部位表面有锈蚀时，使用非金属刮具、油石或粒度150号砂布沾机械油擦拭，或进行酸洗除锈。,3)制作接地端子：监控中心电视墙接地干线使用截面积大于25mm,2,绿黄双色铜质导线、扁平铜带或编织铜带与等电位接地体紧固连接。,4)连接等电位接地线：铜质接地装置应采取焊接或熔接，钢质和铜质接地装置之间连接应采取熔接或采取搪锡后用螺栓联结。,5)等电位系统调试：复核土建施工单位提供接地电阻测试数据，机架接地线连接完成后，使用兆欧表(摇表)测量接地电阻值。,第31页,任务2安全防范系统集成安装与调试,三、任务实施,某实训工位安防系统联动,(1)任务材料与工具,工具：万用表1台、大十字螺钉旋具1把、小一字螺钉旋具1把。,图6-16硬盘录像机背板端子,第32页,任务2安全防范系统集成安装与调试,(2)安装步骤,1)断开实训操作台电源开关。,2)按图6-17所表示联动接线图将被动红外报警量接入硬盘录像机报警输入1，将门禁门锁控制继电器常闭点接入报警输入2。,3)通电，在硬盘录像机菜单里进行报警联动关联项设置。,4)调试，按照设计要求，对照接线图确认无误后，通电测试功效。,第33页,任务2安全防范系统集成安装与调试,四、任务总结,在进行电源设备安装时，要注意随机文件（设备合格证及安装、使用维护手册）是完工资料主要组成部分，应妥善保管，不得随意丢弃。设备安装完成后应全部、及时交送资料员。电源互投装置墙面安装时，机箱底边距地面高度宜为14m。尽可能防止金属碎屑掉落在电路板上造成短路。电源互投装置应配置锁具，安装完成后应锁闭。蓄电池组应使用m厚薄钢片垫衬找正调平。蓄电池组接线应注意电池正负极连接关系，电池之间连接线缆应牢靠可靠。安装过程中应注意防止硬物碰撞或划伤机柜和UPS电源主机。,第34页,任务3安全防范系统监控中心检测与验收,一、任务描述,安防监控中心检测与验收是一项严厉、主要、技术性很强工作，也是对安防监控中心工程质量好坏和工程是否符合各项要求作出客观、公正评价关键性工作，掌握安防监控中心工程检测与验收，是十分必要。经过本任务学习，正确了解关于安全防范监控中心检测与验收各种规范与要求，能够依据工程实际情况，灵活利用各项监控中心工程检测与验收规范与要求，掌握安全防范系统监控中心检测与验收。,第35页,任务3安全防范系统监控中心检测与验收,二、任务信息,安全防范工程完工后，必须进行工程验收。依据安全防范工程程序与要求要求，一、二级工程验收之前，还应该进行工程检测，给出工程检测汇报，并将其作为工程验收主要依据。为保障人民生命财产安全，确保安全技术防范工程质量，由公安部对安全技术防范工程检测机构进行授权管理，以确保第三方检测公正性、科学性、权威性。前面学习情境中已经详细介绍了安全防范系统检测应提交文件，验收前应该具备条件，检测与验收参加人员职责，本任务不再累述。但需要说明是，安全防范系统监控中心检测与验收也应该含有相同要求。,第36页,任务3安全防范系统监控中心检测与验收,1.安全防范系统监控中心检测,(1)监控中心系统集成功效监控中心集成系统联动运行普通指两个方面。,(2)监控中心设备安装质量检测,1)监控中心设备检验：控制设备数量、型号、生产厂家、安装位置与工程协议、设计文件、设备清单应相符合，如有变更，应有更改审核单。,2)监控中心设备安装质量检验：控制台、机柜(架)安装位置应平稳牢靠，便于操作维护。,(3)监控中心电源工作情况,1)供电质量满足以下参数：稳态电压偏移小于2%；稳态频率偏移小于0.2Hz；电压波形畸变率小于5%；允许断电连续时间为04ms。,第37页,任务3安全防范系统监控中心检测与验收,2)UPS电源与主电源应能自动切换，安全防范系统监控中心UPS电源按总系统额定功率1.5倍设置容量，UPS电源配置工作时间符合管理要求。,3)当主电源电压在额定值85%110%范围内改变时，不调整系统(或设备)应仍能正常工作。,(4)监控中心等电位检测,1)接地聚集环或聚集排：宜采取截面积大于35mm,2,裸铜线，安装应平整。,2)接地母线：采取铜质线，安装应平整，接地端子应有地线符号标识，接地电阻小于4。,3)等电位联结带：采取铜质线，其截面积应大于16mm,2,。,检测过程应遵照先子系统，后集成系统次序检测。,第38页,任务3安全防范系统监控中心检测与验收,2.安全防范系统监控中心验收,安全防范系统工程验收包含施工验收、技术验收和资料抽查三个部分。安全防范系统监控中心施工验收检验项目包含监控中心控制设备安装质量，电源工作情况和等电位情况。监控中心控制设备安装质量检验要求与方法是现场观察机架、操作台、控制设备安装，电源引入线缆标识清楚、牢靠，机架电缆线扎及标识牢靠、整齐，有显著编号。电源工作情况检验要求与方法是设备能否正常通电。等电位情况检验要求与方法经过查对检验汇报，现场观察机架接地规范、安全，接地电阻符合规范。,第39页,任务3安全防范系统监控中心检测与验收,三、任务实施,1.安全防范系统监控中心检测,作为第三方检测机构专业检测人员，必须掌握安全防范系统监控中心检验与验收各项要求和方法，这么才能保质、保量地完成检测工作。表6-3为安全防范系统检测委托书。,表6-3安全防范系统检测委托书,第40页,任务3安全防范系统监控中心检测与验收,表6-3安全防范系统检测委托书,第41页,任务3安全防范系统监控中心检测与验收,表6-4安全防范综合管理系统分项工程质量检验统计表,第42页,任务3安全防范系统监控中心检测与验收,表6-5综合防范功效分项工程质量检验统计表,第43页,任务3安全防范系统监控中心检测与验收,表6-5综合防范功效分项工程质量检验统计表,第44页,任务3安全防范系统监控中心检测与验收,表6-5综合防范功效分项工程质量检验统计表,第45页,任务3安全防范系统监控中心检测与验收,2.安全防范系统监控中心验收,在完成安全防范系统监控中心检测后，进行安全防范系统监控中心施工验收和技术验收，并填写验收质量表。验收时应做好验收统计，签署验收意见。安全防范系统监控中心在验收时应符合GB50348中第832条第14款要求。详细验收表格包含施工质量抽查验收统计表、技术验收统计表、资料验收审查统计表和验收结论汇总表，见学习情境1中表1-17表1-20。,第46页,任务3安全防范系统监控中心检测与验收,四、任务总结,工程验收是一项安防工程完工并在进行试运行之后（一、二级工程可在进行初验和检测之后），检验和确认整个工程在施工质量、系统操作运行技术指标、系统功效方面是否符合经方案论证之后完成工程设计要求以及整个工程质量情况关键步骤，也是一项安防工程在完成整个实施过程中必须进行最终一项工作。在一项安防工程经过工程验收之后，就等于该项工程能够投入正常使用了。所以，这项工作既是把关性，也是给出结论性意见主要工作。,第47页,
