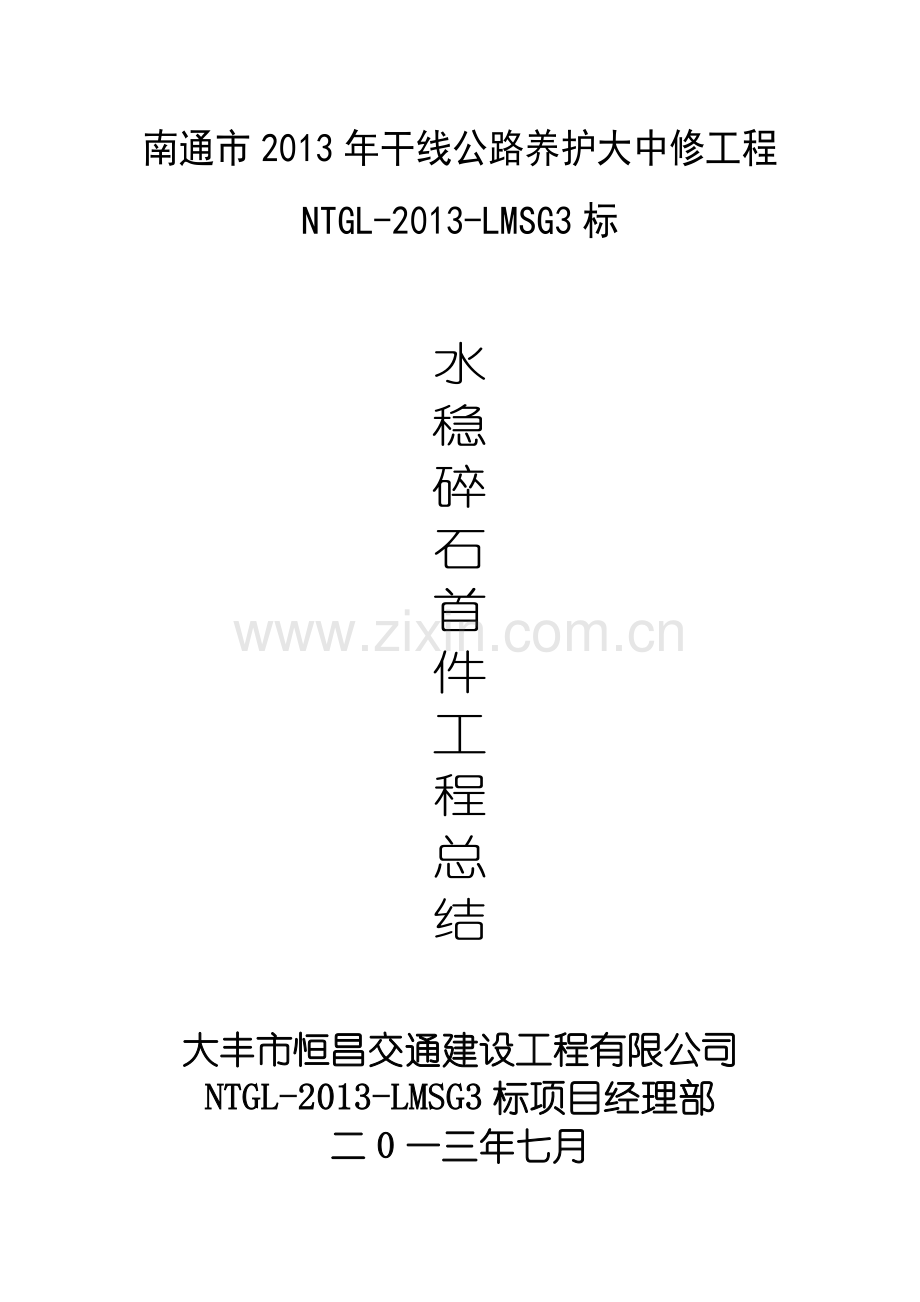

水稳碎石首件工程施工总结.doc

南通市2013年干线公路养护大中修工程
NTGL-2013-LMSG3标

水
稳
碎
石
首
件
工
程
总
结

大丰市恒昌交通建设工程有限公司
NTGL-2013-LMSG3标项目经理部
二0一三年七月

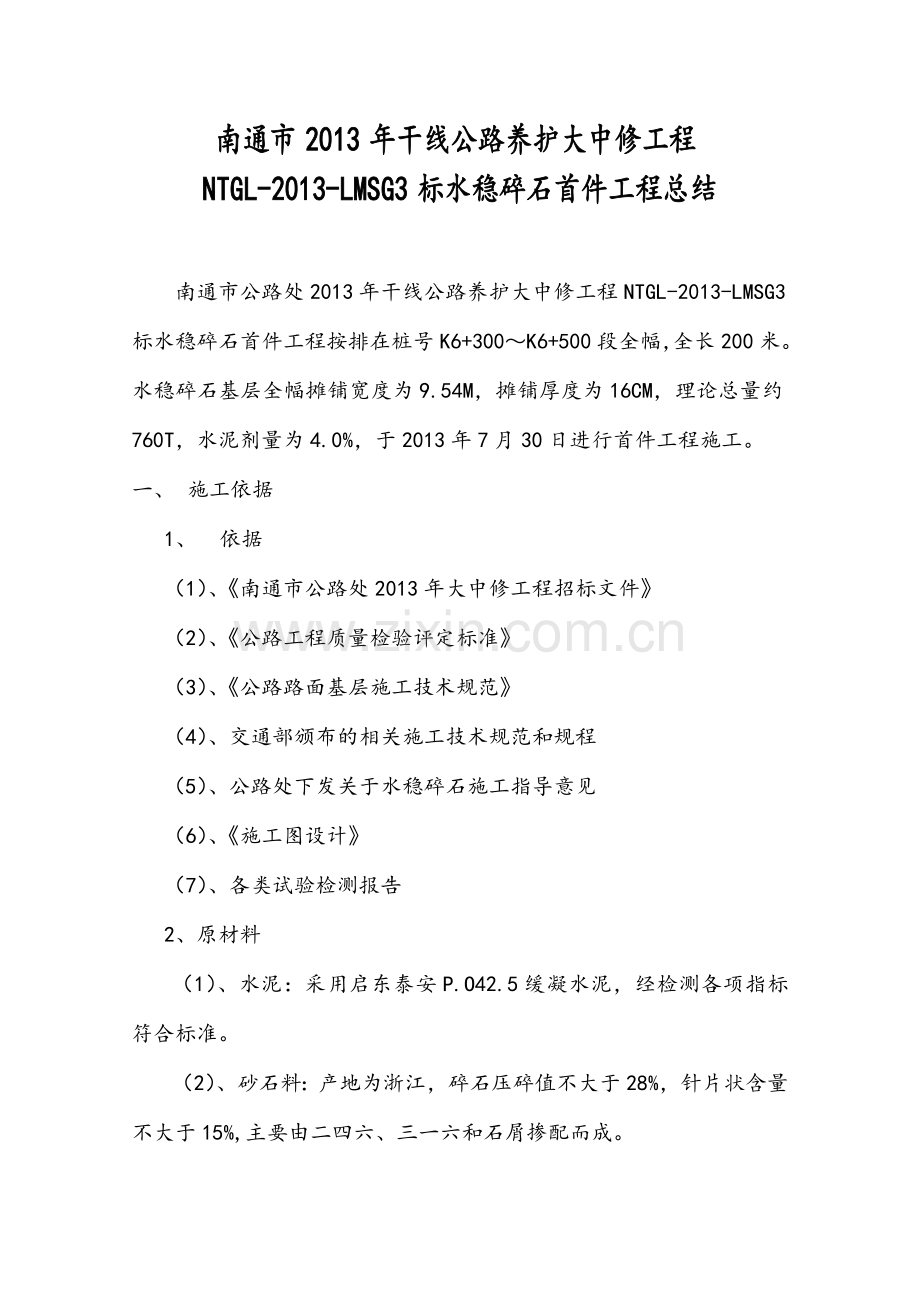

南通市2013年干线公路养护大中修工程NTGL-2013-LMSG3标水稳碎石首件工程总结

南通市公路处2013年干线公路养护大中修工程NTGL-2013-LMSG3标水稳碎石首件工程按排在桩号K6+300～K6+500段全幅，全长200米。水稳碎石基层全幅摊铺宽度为9.54M，摊铺厚度为16CM，理论总量约760T，水泥剂量为4.0%，于2013年7月30日进行首件工程施工。
一、 施工依据
1、 依据
（1）、《南通市公路处2013年大中修工程招标文件》
（2）、《公路工程质量检验评定标准》
（3）、《公路路面基层施工技术规范》
（4）、交通部颁布的相关施工技术规范和规程
（5）、公路处下发关于水稳碎石施工指导意见
（6）、《施工图设计》
（7）、各类试验检测报告
2、原材料
（1）、水泥：采用启东泰安P.O42.5缓凝水泥，经检测各项指标符合标准。
（2）、砂石料：产地为浙江，碎石压碎值不大于28%，针片状含量不大于15%,主要由二四六、三一六和石屑掺配而成。
3、主要检测仪器、施工机具准备：
①主要试验检测仪器
序号
仪器设备名称
规格型号
数量
1
新水泥胶砂搅拌机
JJ－5
1
2
新水泥胶砂震动台
ZS－95
1
3
水泥净浆搅拌机
NJ160-A
1
4
水泥稠度仪

1
5
抗压夹具
BZ
1
6
负压筛析仪
FSR－150
1
7
雷氏沸煮箱
FZ－31
1
8
雷氏测定仪
LJ-75
1
9
雷氏夹

1
10
电动抗折机
KZJ－500
1
11
水泥干筛
标准筛(80μm)
1
12
标准养护箱
HBY－40B
1
13
新标准筛
Ф20cm、Ф30cm
2
14
摇筛机
8411, Ф30cm
1
15
针片状规准仪
新标准
1
16
石子压碎值测定仪
Ф150
1
17
重型电动击实仪及附件
DJD－1
1
18
灌砂法容重测定仪
Ф150
2
19
电子天平
2000g/0.01g
1
20
电子天平
20kg/1g
1
21
中型烘箱
YHN－1104
1
22
重型电动击实仪及附件
DJD－1
2
23
EDTA水泥剂量测量仪
SG-5
3
24
路面材料强度试验仪
LD133
1
25
粒料无侧限抗压试模
Ф150cm
13
26
路面取芯钻机

1
27
变速电动脱模器
DYM-Ⅲ
1
28
水准仪
DS3
1
29

②主要施工机具
机械名称
规格型号
数量（台）
振动压路机
YJ18
2
胶轮压路机
XP260
1
水稳碎石拌和楼
WCB-400
1
水稳碎石摊铺机
RD950
2
装载机
ZL50
3
洒水车

2
水稳碎石运输车辆
自卸王
20
二、 水稳碎石首件工程施工人力资源配置：
（1）、管理人员
项目经理： 周勇
项目副经理：俞辉 黄忠平
技术负责人：杨卫华
试 验 员：黄俊祥 倪朱伟 黄昊
技 术 员：侯健 罗峰
施工队长： 倪建生
安 全 员：杨勇 陈洪新
（2）、主要劳动力配置
工作岗位
人数
工作职责
试验组
3
前场、后场试验检测
测量组
3
现场放样、标高、厚度、检测
摊铺组
4
摊铺机操作
碾压组
5
压实水稳碎石基层
运输组
15
运输车辆驾驶、维修
养护组
4
成型水稳碎石养护
农民工
25
施工辅助劳动
三、 施工方法及过程
1、水稳碎石拌和、摊铺前准备工作
a、后场：7月29日下午在水稳碎石拌合场进行了试拌，首先对合成碎石进行了取样检测，经检测符合设计图纸的级配要求，然后对加入水泥、水、合成碎石拌合好的混合料进行取样，检测其水泥剂量、含水量和级配，经检测水泥剂量为4.0%，含水量为5.9%，所有指标符合公路处水稳碎石施工指导意见要求。
b、前场（清理底基层、洒水湿润）：7月29日下午对下承层进行清理，摊铺前进行洒水湿润。（高程控制）：7月29日下午测量组进行施工放样，K6+300-K6+400段水稳摊铺系数为1.3，K6+400-K6+500段水稳摊铺系数为1.32，确保水稳碎石摊铺厚度，严格控制断面高程和横坡。
2、水稳碎石的拌和
7月30日上午7时38分开始试铺段水稳碎石拌和。水稳碎石厂拌设备的设计最高产量为400T/H，拌和产量按照260T-280T /H进行，进料斗分三个料仓，用三台装载机进行上料，二四六、瓜子片、石屑各采用一台ZL50型装载机上料。拌和均匀的混合料倒入运料卡车，每3分钟左右即可出一车料，随后即时运往摊铺现场，根据实测含水量，及时调整混合料含水量，首件工程施工中控制混合料含水量为最佳含水量的＋1％～＋2％，实测含水量为5.9%。
3、水稳碎石的运输和摊铺
运输：试铺段采用20辆自卸卡车运输，每辆运输车载重30吨，能满足运输要求。运输车辆对混合料进行了覆盖，减少水分损失。如运输车辆中途出现故障，必须立即以最短时间排除；当车内混合料不能在初凝时间内运到工地摊铺压实，必须予以废弃。
摊铺：摊铺前首先进行放样，下承层清理并洒水湿润。本工程摊铺平均宽度9.54m，摊铺机夯锤频率为4级，摊铺速度为1.4m/min。试铺段K6+300-K6+400水稳摊铺系数采用1.3（摊铺厚度20.8 cm），K6+400-K6+500段水稳摊铺系数采用1.32（摊铺厚度21.12 cm），采用两台摊铺机前后错开10-20 m呈梯队方式同步摊铺。第一台摊铺机的摊铺宽度为4.75m左右，摊铺前在右侧设置钢丝标高控制线，左侧设置铝合金尺标高控制线，第二台摊铺机摊铺时摊铺机右侧标高感应探头接触在第一幅的未碾压的混合料上，中间拼接宽度为15cm。左侧采用钢丝标高控制线，在摊铺机后面设专人消除细集料离析现象，特别应该铲除局部粗集料“窝”，并用新拌混合料填补。对摊铺后的松铺厚度派专职人员检测，确保铺筑厚度。
4、碾压
摊铺整型后及时用振动压路机、轮胎压路机碾压，碾压由两侧向中心进行，碾压时应重叠1/2轮宽，后轮必须超过两段的接缝处，后轮压完路面全宽时为一遍。试铺段采用两种碾压组合方式：①K6+300-K6+400段初压采用18T振动压路机静压2遍（速度1.5-1.7km/h），复压采用18T振动压路机振压4遍后30T胶轮压路机分别碾压3遍，终压采用18T振动压路机静压1遍（速度1.5-1.7km/h）。② K6+400-K6+500段初压采用18T振动压路机静压2遍（速度1.5-1.7km/h），复压采用18T振动压路机振压3遍后30T胶轮压路机

强度符合规范要求。（详细结果见中检单）。
五、下阶段施工需要改进的问题
1、后场需解决的问题
A、后场必须确保原材料质量，混合料的拌和均匀性、水泥剂量、合成级配、含水量等，拌和质量必须稳定。
B、增加水泵确保拌合用水正常供应。
2、前场需解决的问题
A、加强两台摊铺机结合部的处理，碾压必须在规定时间内完成，对碾压成型后的水稳基层及时覆盖养生。
B、尽量减少摊铺机的停顿，加大两运输车结合部的处理，提高纵向平整度。
六、有关数据的确定
最佳工作长度：根据拌和楼产量、摊铺机速度、碾压情况统计，每天工作长度以单层750-850M最佳。
松铺系数：根据试铺段K6+300-K6+400采用1.3松铺系数的摊铺厚度平均值为16.0cm，K6+400-K6+500采用1.32松铺系数的摊铺厚度平均值为16.1cm，碾压后测定厚度能满足要求，但1.32的松铺系数有些偏大，故松铺系数选定为1.3。（见附件水稳碎石松铺系数测定表）
碾压组合：
经现场测定压实度为99.6、100.4、99.1、98.7、100.0、100.0、98.2、99.6、98.7、98.7，均大于98%，压实度全部合格，但第二种碾压组合方式K6+400-K6+500段采用30T胶轮压路机碾压4遍，18T振动压路机静压1遍终压后水稳基层表面平整度局部大于第一种碾压组合，所以采用第一种碾压组合方式：初压采用18T振动压路机静压2遍（速度1.5-1.7km/h），复压采用18T振动压路机振压4遍后30T胶轮压路机分别碾压3遍，终压采用18T振动压路机静压1遍（速度1.5-1.7km/h）。压实度度能满足要求。

NTGL-2013-LMSG3标项目经理部
2013年7月
