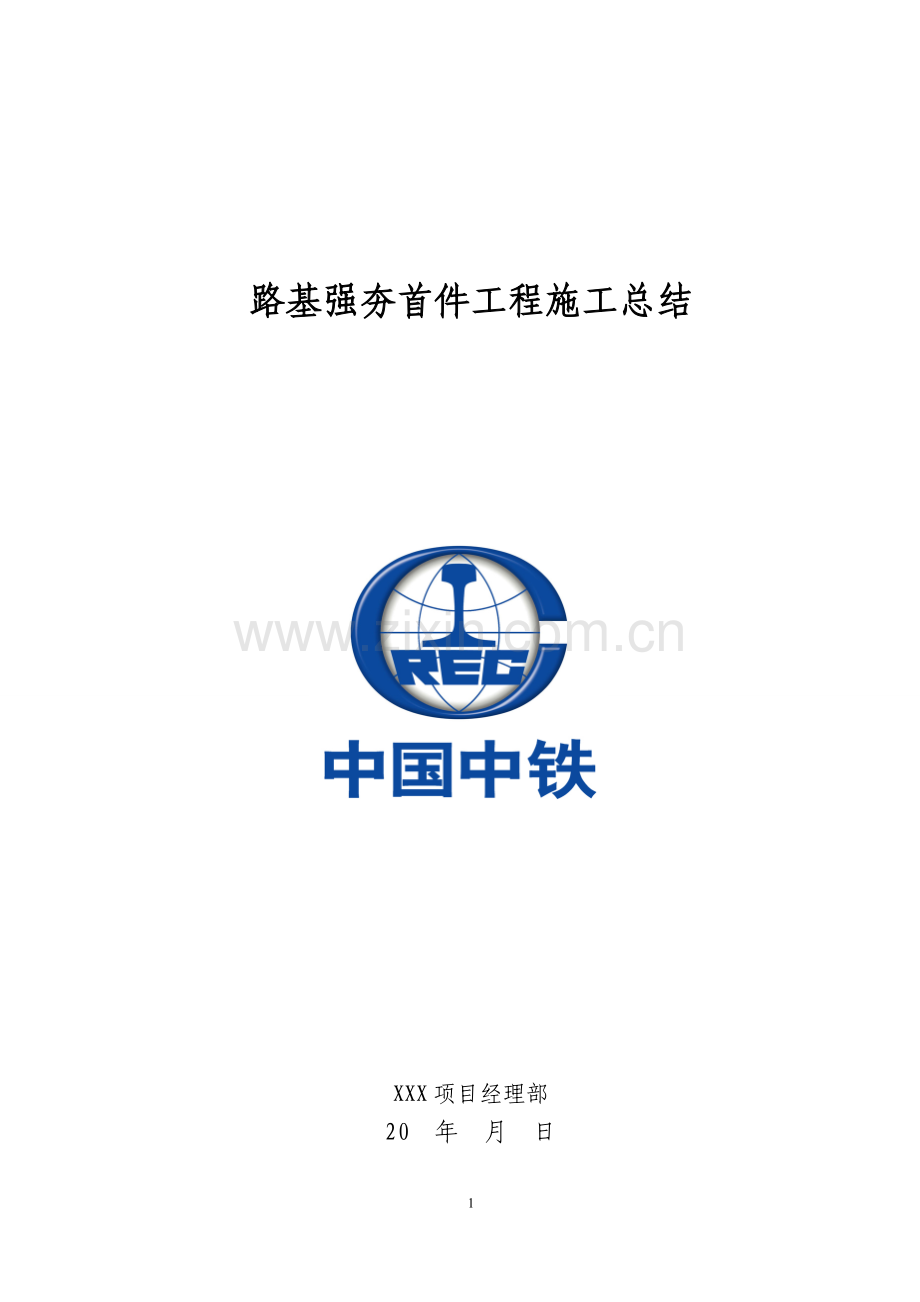

路基强夯首件工程施工总结

XXX项目经理部
20 年 月 日

ZK67+293～ZK67+580段路基强夯
总结报告
一、工程概况
石方路基施工以ZK67+293～ZK67+580段强夯施工试验段，全长287m，主要有石方路基填筑、路堑开挖、路基防护和排水工程。
水文地质、工程地质概况：
地层岩性主要为上太古界五台群石家栏组黑云斜长片麻岩、黑云角闪斜长片麻岩等；斜坡地带为全新统残破积碎石土或全新统崩坡积块碎石土；河沟谷地带为全新统冲洪积卵砾石等。本段石方路基填筑填料采用本桩利用和借土填筑。
主要技术指标：
本段路基为分离式路基，路基顶面标准宽度14.25m，土路肩0.75m，行车道2×3.75m，土路肩0.75m；设计速度为80公里/小时，左侧硬路肩0.75m，右侧硬路肩4.5m（含右侧路缘带0.5m）。
主要工程量：
挖土方9234m3， 挖石方35480 m3，填石方 130740.5 m3，换填砂砾264.5 m3,双向土工格栅17284.2 m2，路基强夯70408.1 m2。
施工进度安排：
根据我部总体施工计划部署ZK67+293～ZK67+580段路基为1号梁场占用路基段，该段路基最先开始施工，以保证梁场及早开始建设投入使用。该段路基计划于2011年3月14日开工，6月30日完成，工期4个月。
二、施工时间
施工工期：本段强夯于2011年4月10日开始施工，于4月17日完成。
三、试验段施工目的：
依据设计要求，通过试验段施工，对夯前、夯后的路基沉降量及最后两击沉降量进行检测，验证设计夯击能、夯点间距、夯击遍数是否能满足设计要求，为路基强夯处理提供施工技术参数和施工工艺方法。
四、施工准备情况
（一）、施工总体安排

7

1、施工准备
⑴、根据路基施工高度确定路基强夯施工高程面，测定强夯前路基顶面高程。
⑵、测量放线，定出控制轴线、强夯施工段落路基边线，并在不受强夯影响的地点，设置水准基点。
2、试验段夯点间距、夯击遍数、夯击能等参数的确定
依据设计要求，通过试验段施工，对夯前、夯后的路基沉降量及最后两击沉降量进行检测，验证设计夯击能、夯点间距、夯击遍数是否能满足设计要求，为路基强夯处理提供施工技术参数和施工工艺方法。
3、施工步骤
⑴、平整施工现场。
⑵、夯锤进场后必须标定夯锤重量，根据以下公式来确定落距：
锤重147.2（KN）×落距5.5（m）=809.6KN.m
锤重147.2（KN）×落距10.2（m）=1501.4KN.m
⑶、根据设计图纸用白灰标出第主夯点位置，强夯点梅花型布置，夯点间距6m，在夯区 2m 外布置护桩，确保副夯点放样准确， 并测量夯前原地表高程。
⑷、起重机就位，夯锤置于夯点位置。
⑸、 测量夯前锤顶高程， 按由外向内、间隔跳打的原则进行夯击。
⑹、将夯锤吊到预定高度，开启脱钩装置，待夯锤脱钩自由下落后， 放下吊钩， 测量锤顶高程， 若发现因坑底倾斜而造成夯锤倾斜时， 应及时将坑底整平，重新进行夯击。
⑺、重复⑹步骤，按设计规定的夯击次数（主夯点8击、副夯点5 击）及控制标准（最后两击的平均夯沉量小于 5cm）完成每一 个夯点的夯击。
⑻、 换夯点， 重复步骤⑷～⑺， 完成全部主夯点的夯击施工。
⑼、用推土机将夯坑填平，并测量平整后的地表高程。
⑽、本试验段由于是填石路基，因此采用无间歇时间夯击，按上述步骤逐次完成全部主副夯击遍数，最后用设计规定的低能量800KN.m满夯，将场地表层松土夯实，下一夯击点与前一夯击点搭接长度为 1/4 夯锤直径，依次连续进行，直至满夯 结束，满夯结束后测量夯后地表高程。夯点布置图如附图 1：
主夯点
副夯点

⑾、夯击达到质量控制指标后采用平地机将地基土整平，再用大 于 22T 的重型振动压路机碾压至表面无轮迹，压实度达到设计要求。
⑿、采用水准仪测定夯后标高，验证统计整个强夯面沉降量。
六、施工注意事项
1、强夯前应对起重机、滑轮组及脱钩器等全面检查，并进行试吊、试夯，一切正常后方可进行强夯施工。
2、当桥台附近、涵洞附近需进行强夯时，可先进行路基范围的强夯后，再施工桥台、涵洞。施工完成后禁止在涵顶或涵背20米范围内进行强夯作业。
3、起吊夯锤保持匀速，不得高空长时间停留，严禁急升猛降防锤脱落。停止作业时，将夯锤落至地面。夯锤起吊后，臂杆和夯锤下及附近 15m 范围内严禁站人。
4、干燥天气进行强夯时宜洒水降尘。
5、当风力大于 5 级时，应停止强夯作业，以防机械倾倒，保证安全。
七、质量控制及检验
1、质量控制
（1）夯锤重量必须标定，开夯前检查锤重和落距，以保证单击夯击能量符合设计要求。
（2）夯击时夯锤的气孔要畅通，夯锤落地时应基本水平。
（3）各夯点应放线定位，夯完后检查夯坑位置，发现偏差及漏夯应及时纠正。强夯施工时应对每一夯击点的单夯夯击能量、夯击次数和每次夯沉量等进行详细记录。
（4）夯点的夯击次数严格按最后两击的平均夯沉量不大于 5cm 控制，且夯坑周围地面不应发生过大的隆起，不因夯坑过深而发生提锤困难。
（5）强夯过程的记录及数据整理
①、每个夯点的夯坑深度、夯坑体积、夯坑四周隆起高度都须记录、整理。
②、场地隆起和下沉记录，特别是邻近有建构筑物时。
③、每遍夯击后场地的夯沉量的记录。
⑹ 强夯施工时为了保证路基稳定性，严禁在路基护肩3米范围内进行夯击。
2、技术指标 强夯施工完成后，通过检测路基最后两击沉降差小于5cm。
八、成果总结：
1、施工成果：
（1）主夯第一次夯击沉降量为7～9cm，第二次夯击沉降量为5～6cm,从第五次夯击开始，沉降量基本稳定在2～3cm，8击总沉降量为20～25cm。
（2）副夯从第三次夯击开始稳定，总沉降量为13～16cm。
（3）满夯前后路基整体下沉2～3cm。
2、路基强夯施工工艺
（1）、夯点布置：夯点应采用梅花形布置如下图所示
主夯点
副夯点
（2）、夯击能：主副夯击应采用1500Kn*m，满夯采用800 Kn*m。
（3）、夯击遍数：主夯8遍，副夯5遍，满夯一遍，满夯之间搭接四分之一，主副夯最后两夯沉降值不大于5cm为合格。数据证明，这种施工工艺满足设计要求。
