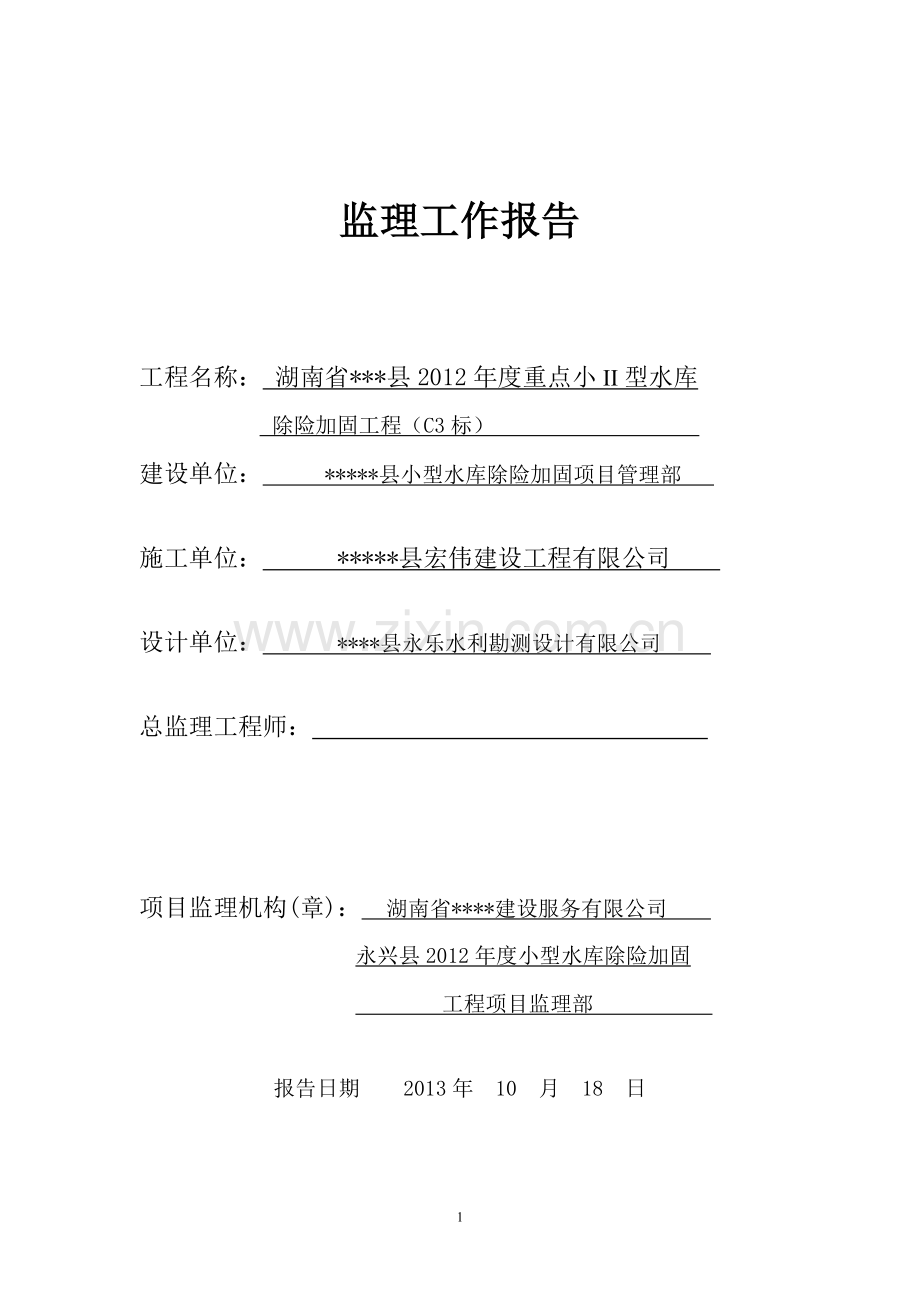

监理工作报告

工程名称： 湖南省***县2012年度重点小II型水库
除险加固工程（C3标）
建设单位： *****县小型水库除险加固项目管理部

施工单位： *****县宏伟建设工程有限公司

设计单位： ****县永乐水利勘测设计有限公司

总监理工程师：

项目监理机构(章)： 湖南省****建设服务有限公司
永兴县2012年度小型水库除险加固
工程项目监理部

报告日期 2013年 10 月 18 日

目 录
一 工程概况 3
1 工程简介及工程项目的主要内容 3
2 参与工程建设的相关单位 6
3 监理合同目标与要求 6
二 监理组织机构与监理设施 7
1 组建工程项目监理部 7
2 配备现场监理员 7
3 制订系列监理工作制度 8
4 配备一定的监理设施 8
三 监理合同履行情况 8
（一）目标控制情况 8
1 工程质量目标控制情况 8
2 工程进度目标控制情况 9
3 工程投资目标控制情况 10
4 安全文明目标控制情况 10
（二）委托监理合同纠纷处理情况 10
四 监理工作成效 11
1 工程质量目标完成情况 11
2 工程进度目标完成情况 23
3 工程投资目标完成情况 25
4 安全文明目标完成情况 26
五 施工监理过程中的经验和建议 26
（一）经验 26
（二）建议 27

一 工程概况
（一） 工程简介
1 大村水库
⑴ 大村水库位于***县黄泥乡大村村境内，距乡政府所在地4㎞，距***县城10㎞，交通较便利；属湘江-耒水-杨洞河水系，以灌溉为主。
该水库于1958年12月动工，1959年2月完工并投入运行。该水库为小Ⅱ型水库，是一座以灌溉为主兼养殖等综合效益的小Ⅱ型水利工程。水库控制集雨面积0.75km2 ，总库容26.0万m3，设计水库正常蓄水位162.20m,相应库容21.0万 m3,灌溉水田400亩。
根据《防洪标准》（GB50201-94）和《水利水电工程等级划分及洪水标准》（SL252-2000），确定该项工程等别为ⅴ等，主要建筑物属ⅴ等工程，主要建筑物级别5级，次要建筑物级别5级。设计洪水标准20年一遇，校核洪水标准200年一遇，溢洪道消能防冲标准10年一遇。
⑵ 大村水库工程项目的主要内容
①　 大坝坝体、坝基、坝肩及接触面进行高喷灌浆防渗处理。
②　 大坝坝顶、路肩加宽、路面泥结石硬化，上游坝坡砼预制六棱块护坡，下游整修、并草皮护坡，新建截排水沟，大坝上游死水位以下抛石压脚处理。
③　 溢洪道加固及完建处理。
④　 大坝下游新建排水设施。
⑤　 新建放水卧管及消力井并设置拍门。
⑥　 设立大坝安全监测设施、水位、雨量观测设施、通讯设施。
⑦　 新建防汛公路及管理所用房等等。
2 大觉庵水库
⑴ 大觉庵水库位于*****县碧塘乡牌楼村境内，东经113°02′35″，北纬26°05′03″，距碧塘乡4公里，距县城11公里，交通较为方便，属湘江耒水流域，以灌溉为主兼有防洪功能。
该水库是一座具有防洪、灌溉、养殖等综合效益的小Ⅱ型水库。该水库于1958年1月7日动工兴建，当年3月6日完工并蓄水投入运行。水库控制集雨面积0.45 km2，灌溉农田400亩，正常库容20.51万m3，相应水位369.10m，总库容23.36万m3 。
根据《防洪标准》（GB50201-94）和《水利水电工程等级划分及洪水标准》（SL252-2000），确定该项工程等别为ⅴ等，主要建筑物为5级，次要建筑物为5级；设计洪水标准为20年一遇，校核洪水标准为200年一遇，消能防冲建筑物标准为10年一遇。
⑵ 大觉庵水库工程项目的主要内容
① 大坝坝体及接触面实行截水墙加铺设土工膜防渗处理。
② 大坝坝顶路肩加宽、路面泥结石硬化，上游坝坡砼预制六棱块护坡，下游整修并草皮护坡，新建截排水沟。
③ 下游新建排水体。
④ 新建溢洪道与消力池。
⑤ 重建放水卧管及消力井并且设置拍门。
⑥ 设立大坝安全监测设施、水位、雨量观测设施、通讯设施。
⑦ 改造防汛公路及管理所危房等等。
3 高岭水库
⑴ 高岭水库位于****县碧塘乡绵里村境内，距乡政府所在地4㎞，距***县城11㎞，交通较为方便。水库属湘江-耒水水系，以灌溉为主。
该水库是一座以灌溉为主，兼防洪、养殖等综合效益的小Ⅱ型水库。高岭水库集雨面积0.5km2，灌溉农田480亩。水库校核洪水位156.12m，总库容23.96万m3，正常蓄水位155.82m，相应库容22.66万m3。
根据《防洪标准》（GB20501-94）、《水利水电工程等级划分及洪水标准》（SL252-2000）等规程规范，确定高岭水库属ⅴ等工程，其主要建筑物为5级，次要建筑物及临时建筑物为5级，相应的洪水标准为，设计洪水标准为20年一遇，校核洪水标准为200年一遇，溢洪道消能防冲标准10年一遇。
⑵ 工程项目的主要内容
① 大坝坝体及接触面实行截水墙加铺设土工膜防渗处理。
② 大坝坝顶路肩加宽、路面泥结石硬化，上游坝坡砼预制六棱块护坡，下游整修、并草皮护坡，新建截排水沟。
③ 下游新建排水体。
④ 重建放水卧管及消力井并设拍门。
⑤ 设立大坝安全监测设施、水位、雨量观测设施、通讯设施。
⑥ 改造防汛公路及管理所危房等等。
4 三祝水库
⑴ 该水库位于****县塘门口镇三祝村境内，距****县城20㎞，属湘江耒水水系；有简单公路直通坝顶，交通较便利；水库以灌溉为主。
它是一座以灌溉为主，兼有养殖等综合效益的小Ⅱ型水库。水库集雨面积1.85km2，坝址以上干流长1.6㎞，平均坡降9.25‰ ；坝顶高程154.40m,堰顶高程152.40m，总库容64.2万 m3 ，正常蓄水位152.40m,相应库容49.30万m3，灌溉农田400亩。
根据《防洪标准》（GB20501-94）、《水利水电工程等级划分及洪水标准》（SL252-2000）等规程规范，确定该项工程属ⅴ等工程，其主要建筑物为5级，次要建筑物及临时建筑物为5级；相应的洪水标准为:设计洪水标准为20年一遇，校核洪水标准为200年一遇，溢洪道消能防冲标准10年一遇。
⑵ 工程项目的主要内容
① 大坝坝基及坝肩接触面进行高喷灌浆防渗处理。
② 大坝坝顶路肩加宽、路面泥结石硬化，上游坝坡砼预制六棱块护坡，下游整修并草皮护坡，新建截排水沟，大坝上游死水位以下抛石压脚处理。
③ 大坝下游新建贴坡排水体。
④ 新建溢洪道及消力池。
⑤ 重建消力井，放水卧管并设拍门。
⑥ 设立大坝安全监测设施、水位、雨量观测设施、通讯设施。
⑦ 新建防汛公路及管理所用房等等。

（二） 参与工程建设的相关单位：
建设单位
******县小型水库除险加固项目管理部
设计单位
******县永乐水利水电勘测设计有限公司

施工单位
*********县宏伟建设工程有限公司
监管单位
******水利局
监理单位
湖南省*******建设服务有限公司
质监单位
*******市水利水电工程质量监督站

（三） 监理合同目标与要求：
1 投资目标：
各单位工程详细情况见列表
水库名称
初步设计总投资（万元）
合同价格（元）
大村水库
188.00
1293180.74
大觉庵水库
222.00
1429409.29
高岭水库
173.18
1051437.63
三祝水库
196.54
1334183.10
合计
779.72
5108210.76

2 质量目标：工程质量符合本工程规划、设计、施工图纸和有关施工质量检验、验收规范，达到建设单位与施工单位签订施工合同约定的工程质量合格标准。
3 进度目标：计划工期8个月，合同工期为240日历天，2012年11月初开工，2013年6月底竣工。
4 安全文明目标：施工期间创建文明建设工地，不发生安全事故。
二 监理组织机构与监理设施
本工程根据委托监理合同规定的服务内容、服务期限、工程类别、工程规模、技术复杂程度、工程特点等因素确定了以*******为总监理工程师的项目监理机构。并明确了监理机构的工作目标、监理人员的职责分工和考核标准、以及工作流程。
1 组建******县2012年度小型水库除险加固工程项目监理部。
湖南省*****建设服务有限公司任命******同志为该监理部总监理工程师，聘任******同志为监理工程师。

2 配备现场监理员。

监理机构及人员配备情况
职务
姓名
从事专业
总监理工程师

水利工程
工程师

水工建筑
监理员

水工建筑
监理员

水工建筑
监理员

水工建筑
监理员

水工建筑

28

的原材料和中间产品见证取样，复试合格才同意使用。
⑻ 查验中间产品，如金属结构、土工膜、钢筋等产品的出厂合格证与产品特性检验书以及外观质量情况，合格才同意使用。
⑼ 在施工过程中加强巡查与提高抽查频率，发现问题并通知施工单位及时整改。
⑽ 加强对消力井、卧管等重要工程与关键部位钢筋绑扎安装工序的检查，对钢筋的规格、品种、数量、间距等全数检查，逐一核对是否符合设计和规范要求。有焊接的见证取样及时做焊接检测，测试合格方可进行下道工序。
⑾ 接到施工单位检验批报验通知，按规定程序及时组织业主现场代表、现场监理、施工方代表等有关人员进行工序验收和隐蔽工程验收，共同签证，符合质量要求，才同意下道工序施工。
⑿ 检查施工单位管理人员到岗及管理行为，按程序要求施工单位对工程施工行为先自检合格，监理再对施工的各道工序进行检查和验收，发现问题及时指出并落实整改措施，上道工序合格以后才同意进行下道工序施工。
⒀ 对设计变更单、联系单内容进行重点检查验收，避免遗漏。
⒁ 旁站混凝土工程施工，检查商品混凝土出厂合格证、混凝土强度等级、混凝土配合比、坍落度、振捣、试块留置和管理人员在岗情况，确保砼工程质量。
⒂ 检查施工单位施工技术资料报验，要求与工程施工进度同步。
⒃ 根据工程进展情况与需要，不定期召开监理例会，协调处理工程施工中的相关事宜，并形成会议纪要。
⒄ 监理部认真及时做好监理资料整理，现场监理真实地填写监理日记。

2 工程进度目标控制情况
⑴ 组织监理人员熟悉图纸，了解本工程的特点及工程量，熟悉施工合同中确定的工程完工总目标和主体分部工程完成目标。
⑵ 审查施工单位编制的施工组织总设计和总进度计划，审核施工部署、施工工艺、投入的施工机械和劳动力安排是否满足施工需要，总进度计划是否满足合同工期要求。
⑶ 审查施工单位编制的单位工程进度计划、分部分项工程进度计划和月进度计划是否满足总进度计划要求。
⑷ 检查进场施工机械、原材料和劳动力是否与施工方案相符，是否满足实际施工进度的要求。
⑸ 定期检查实际施工进度是否与计划施工进度相符，发现滞后及时要求施工单位采取调整措施。
⑹ 组织监理例会和专题例会，指出施工进度的不足，提出增加机械、人员和调整施工安排等措施和赶工意见，对需协商的事宜进行协调，创造一个良好的外部施工环境，以加快工程施工进度。

3 工程投资目标控制情况
⑴ 认真审查施工单位编制的施工方案，在保证质量和工期的情况下，使方案经济可行，尽量避免不必要的投资增加。
⑵ 对必需的工程变更和增加工程量，变更单需待各方签认且价格达成一致才能进行施工。
⑶ 工程施工过程中发生的合同外签证，需组织业主、监理和施工单位代表三方共同现场量测，按实计量共同签认。
⑷ 认真审核工程预算。按图纸和工程量计算规则对验收合格的工程量进行计量，支付工程进度款。计量时，合同中未予规定的部分不予计量；对因承包人原因造成的不合理超挖部分不予计量；对合同工程量清单中未单列但又属于合同约定承包人应完成的项目，不予计量；新增加的项目（或超出规定的量）没有变更或未经业主同意的，不予计量；检查验收不合格的工程，不予计量。从而，严格规范工程计量行为，确保工程投资目标。
4 安全文明目标控制情况
施工期间开展创建工程文明工地，采取了有效措施，加大宣传力度、强化安全责任。对关键部位挂有警示牌与安全标志、对日常发现有安全隐患的地方，随时进行整改。本项工程在施工期间没有发生安全事故。
（二）委托监理合同纠纷处理情况
本项目包括大村水库、大觉庵水库、高岭水库、三祝水库四个单位工程均无合同纠纷。

四 监理工作成效
（一） 工程质量目标完成情况
1 资质控制： 监理工程师严格审核施工单位项目部技术人员和管理人员任职资格，检查其是否具备完成并确保工程质量符合合同要求合格标准的技术能力，有无相应的上岗证书；项目经理是否有建造师（或项目经理）证书和省水利厅颁发的培训证。
2 工程材料、构配件、设备的质量控制：工程施工过程中使用的主要原材料中间产品和构配件，施工方提供了生产厂家资质证明和产品质量保证证明并经监理认可。
⑴ 大村水库
① 产品合格证查验情况：
序号
原材料名称
材料规格
出厂质量证明文件
施工单位检测组数
检测
结果
见证检测
组数
检测
结果
检测
合格率
%
1
水泥
PC32.5
有
2
合格
2
合格
100
2
钢筋
￠6.5、￠10、￠12、￠14、￠8￠16￠20
有
7
合格
7
合格
100
3
土工布
120g/㎡
有
1
合格
1
合格
100
4
起闭机、
闸门、
拍门、
3T侧摇、500X500—20
￠250-20
有
3
合格
3
合格
100

② 中间产品检测情况：

序号
中间产品名称
施工单位检测组数
检测
结果
见证检测组数
检测结果
检测
合格率%
1
粗骨料
1
合格
1
合格
100
2
细骨料
1
合格
1
合格
100
3
岩石
3
合格
3
合格
100
4
C15试块
3
合格
3
合格
100
5
C20试块
4
合格
4
合格
100
6
M7.5试块
1
合格
1
合格
100
7
M10试块
1
合格
1
合格
100
③ 混凝土试块（28d抗压强度）检验结果统计:
试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
C15砼试块
见证取样
C15
3
20.7
17.4
18.9
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
C20砼试块
见证取样
C20
4
24.2
22.1
23.0
100
Mfcu ≥ 1.15fcuk
Mfcu.min ≥ 0.95fcu.k
合格
结果分析：
C20砼试块：⑴ Mfcu ≥ 1.15fcu.k = 23.0 ≥ 20.0*1.15 = 23.0 ≥ 23.0（MPa），
符合质量标准。
C20砼试块：⑵ Mfcu.min ≥ 0.95fcu.k =22.1 ≥ 20.0*0.95 ≥ 22.1 ≥1 9.0（MPa)，
符合质量标准。
C15砼试块：⑴ Mfcu ≥ 1.15fcu.k = 18.9 ≥ 1.15*15.0 = 18.9 ≥ 17.25 （MPa)，
符合质量标准。
⑵ Mfcu.min ≥ 0.95fcu.k = 17.4 ≥ 0.95*15.0
= 17.4 ≥ 14.25（MPa)，符合质量标准。

④ 砂浆试块（28d抗压强度）检验结果统计:

试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
浆砌石
见证
取样
M7.5
1
10.1
10.1
10.1
100
Mfcu ≥ fcu.k

合格
勾缝抹面
见证
取样
M10
1
12.2
12.2
12.2
100
Mfcu ≥ fcu.k
合格

结果分析：
M7.5砂浆试块：Mfcu ≥ fcu.k = 10.1 ≥ 7.5 = 10.1 ≥ 7.5（MPa)，符合质量标准。
M10砂浆试块：Mfcu ≥ fcu.k = 12.2 ≥ 10.0 = 12.2 ≥ 10.0（MPa)，符合质量标准。

⑤ 高喷灌浆坝体检测试验
高喷灌浆钻孔降水头注水试验成果表（一）
部位
试验孔号
试验套管内孔径（r)
t1时的水头（H1=cm)
t2时的水头（H2=cm)
注水试验形状系数取值（A)
间段时间值
（t1-t2）
渗透系数
(k=cm/s)
主坝坝体
24# ≈ 25#
5.5cm
1240.5
1230.5
5.5r
600S
7.06*10-7
试验依据：《水利水电工程注水试验规程》SL345-2007

部位
试验孔号
平均渗水流量
Q=Cm3/s
形状系数
Fc=2L/D
渗径
L=cm
钻孔直径
D=cm
水头差
Hc=cm
渗透系数
(k=cm/s)
主坝坝体
24# ≈ 25#
0.61
750.0
550
11.0
1180
6.89*10-7
试验依据：《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001)
注：试验时 地下水位高程（cm)：15200 注水面高程（cm)：16380
钻孔单点法静水头压水试验成果表（二）

上述两项试验成果均满足设计要求。

⑵ 大觉庵水库
① 产品合格证查验情况：
序号
原材料名称
材料规格
出厂质量证明文件
施工单位检测组数
检测
结果
见证检测
组数
检测
结果
检测
合格率
%
1
水泥
PC32.5
有
2
合格
2
合格
100
2
钢筋
￠6.5、￠10、￠12、￠14、￠8￠16￠20
有
7
合格
7
合格
100
3
复合土工膜
800g/㎡
有
1
合格
1
合格
100
4
土工布
120g/㎡
有
1
合格
1
合格
100
5
起闭机、
闸门、
拍门、
3T侧摇、500X500—20
￠250-20
有
3
合格
3
合格
100

② 中间产品检测情况：

序号
中间产品名称
施工单位检测组数
检测
结果
见证检测组数
检测结果
检测
合格率%
1
粗骨料
1
合格
1
合格
100
2
细骨料
1
合格
1
合格
100
3
岩石
2
合格
2
合格
100
4
C15试块
3
合格
3
合格
100
5
C20试块
7
合格
7
合格
100
6
M7.5试块
1
合格
1
合格
100
7
M10试块
1
合格
1
合格
100

③ 混凝土试块（28d抗压强度）检验结果统计:
试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
C15砼试块
见证取样
C15
6
22.4
17.7
19.3
99.5
Mfcu - 0.7Sn > fcu.k
Mfcu - 1.5Sn ≥ 0.83fcu.k
合格
C20砼试块
见证取样
C20
3
23.7
22.3
23.0
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
结果分析：
C20砼试块：Mfcu≥1.15fcu.k = 23.0 ≥ 20.0*1.15 = 23.0 ≥ 23.0（MPa）符合质量标准。
C20砼试块：Mfcu.min≥0.95fcu.k =22.3 ≥ 20.0*0.95≥22.3≥19.0（MPa)，符合质量标准。
C15砼试块：⑴ Mfcu - 0.7Sn > fcu.k
19.3 - 0.7*1.684358 > 15.0，
18.121 > 15.0， 符合质量标准。
⑵ Mfcu - 1.5Sn ≥ 0.83fcu.k
19.3 - 1.5*1.684358 ≥ 0.83*15.0
19.3- 2.5265 ≥ 12.45
16.7735 ≥ 12.45 （MPa), 符合质量标准。

④ 砂浆试块（28d抗压强度）检验结果统计:

试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
浆砌石
见证
取样
M7.5
1
8.9
8.9
8.9
100
Mfcu ≥ fcu.k

合格
勾缝抹面
见证
取样
M10
1
12.2
12.2
12.2
100
Mfcu ≥ fcu.k
合格

结果分析：
M7.5砂浆试块：Mfcu ≥ fcu.k = 8.9 ≥ 7.5 = 8.9 ≥ 7.5（MPa)，符合质量标准。
M10砂浆试块：Mfcu ≥ fcu.k = 12.2 ≥ 10.0 = 12.2 ≥ 10.0（MPa)，符合质量标准。

⑶ 高岭水库
① 产品合格证查验情况：
序号
原材料名称
材料规格
出厂质量证明文件
施工单位检测组数
检测
结果
见证检测
组数
检测
结果
检测
合格率
%
1
水泥
PC32.5
有
2
合格
2
合格
100
2
钢筋
￠6.5、￠10、￠12、￠14、￠8￠16￠20
有
7
合格
7
合格
100
3
复合土工膜
800g/㎡
有
1
合格
1
合格
100
4
土工布
120g/㎡
有
1
合格
1
合格
100
5
起闭机、
闸门、
拍门、
3T侧摇、500X500—20
￠250-20
有
3
合格
3
合格
100

② 中间产品检测情况：

序号
中间产品名称
施工单位检测组数
检测
结果
见证检测组数
检测结果
检测
合格率%
1
粗骨料
1
合格
1
合格
100
2
细骨料
1
合格
1
合格
100
3
岩石
2
合格
2
合格
100
4
C15试块
3
合格
3
合格
100
5
C20试块
4
合格
4
合格
100
6
C25试块
1
合格
1
合格
100
7
M7.5试块
1
合格
1
合格
100
8
M10试块
1
合格
1
合格
100

③ 混凝土试块（28d抗压强度）检验结果统计:
试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
C15砼试块
见证取样
C15
3
20.3
15.7
18.1
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
C20砼试块
见证取样
C20
4
23.4
21.7
22.8
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
C20砼试块
见证取样
C25
1
28.1
28.1
28.1
100
Mfcu ≥ fcu.k

合格
结果分析：
C20砼试块：⑴ Mfcu≥1.15fcu.k
= 22.8 ≥ 20.0*1.15 = 22.8 ≤ 23.0（MPa）不满足规范质量标准。但是，符合下列判断标准：⑵ Mfcu ≥ fcu.k
= 22.8 ≥ 20.0（MPa）符合工程质量要求。
⑶ Mfcu.min ≥ 0.95fcu.k
= 21.7 ≥ 20*0.95 = 21.7 ≥ 19.0（MPa） 符合质量标准。
C25砼试块： ⑴ Mfcu≥1.15fcu.k
= 28.1 ≥ 1.15*25 = 28.1 ≤ 28.75（MPa) 不满足规范质量标准。但是，符合下列判断标准：⑵ Mfcu ≥ fcu.k
= 28.1 ≥ 25.0（MPa）符合工程质量要求。
C15砼试块：⑴ Mfcu ≥ 1.15fcu.k
= 18.1 ≥ 15*1.15 = 18.1 ≥ 17.25（MPa） 符合质量标准。
⑵ Mfcu.min ≥ 0.95fcu.k
= 15.7 ≥ 15*0.95 = 15.7 ≥ 14.25 （MPa） 符合质量标准。

④ 砂浆试块（28d抗压强度）检验结果统计:

试验
项目
送检
类别
设计值
试块
组数
最大
值
最小值
平均值
保证
率%
判别标准
评定
结果
浆砌石
见证
取样
M7.5
1
8.8
8.8
8.8
100
Mfcu ≥ fcu.k

合格
勾缝抹面
见证
取样
M10
1
11.8
11.8
11.8
100
Mfcu ≥ fcu.k
合格

结果分析：
M7.5砂浆试块：Mfcu ≥ fcu.k = 8.9 ≥ 7.5 = 8.9 ≥ 7.5（MPa)，符合质量标准。
M10砂浆试块：Mfcu ≥ fcu.k = 12.2 ≥ 10.0 = 12.2 ≥ 10.0（MPa)，符合质量标准。

⑷ 三祝水库
① 产品合格证查验情况：
序号
原材料名称
材料规格
出厂质量证明文件
施工单位检测组数
检测
结果
见证检测
组数
检测
结果
检测
合格率
%
1
水泥
PC32.5
有
2
合格
2
合格
100
2
钢筋
￠6.5、￠10、￠12、￠14、￠8￠16￠20
有
7
合格
7
合格
100
3
土工布
120g/㎡
有
1
合格
1
合格
100
4
起闭机、
闸门、
拍门、
3T侧摇、500X500—20
￠250-20
有
3
合格
3
合格
100

② 中间产品检测情况：

序号
中间产品名称
施工单位检测组数
检测
结果
见证检测组数
检测结果
检测
合格率%
1
粗骨料
1
合格
1
合格
100
2
细骨料
1
合格
1
合格
100
3
岩石
2
合格
2
合格
100
4
C15试块
3
合格
3
合格
100
5
C20试块
4
合格
4
合格
100
6
M7.5试块
1
合格
1
合格
100
7
M10试块
1
合格
1
合格
100

③ 混凝土试块（28d抗压强度）检验结果统计:
试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
C15砼试块
见证取样
C15
3
19.1
17.3
18.2
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
C20砼试块
见证取样
C20
4
23.5
22.0
23.0
100
Mfcu ≥ 1.15fcu.k
Mfcu.min ≥ 0.95fcu.k
合格
结果分析：
C20砼试块：⑴ Mfcu ≥ 1.15fcu.k = 23.0 ≥ 20.0*1.15 = 23.0 ≥ 23.0（MPa），
符合质量标准。
C20砼试块：⑵ Mfcu.min ≥ 0.95fcu.k =22.0 ≥ 20.0*0.95 ≥ 22.0 ≥ 19.0（MPa)，
符合质量标准。
C15砼试块：⑴ Mfcu ≥ 1.15fcu.k = 18.2 ≥ 1.15*15.0 = 18.2 ≥ 17.25 （MPa)，
符合质量标准。
⑵ Mfcu.min ≥ 0.95fcu.k = 17.3 ≥ 0.95*15.0
= 17.3 ≥ 14.25（MPa)，符合质量标准。

④ 砂浆试块（28d抗压强度）检验结果统计:

试验
项目
送检
类别
设计值
试块
组数
最大值
最小值
平均值
保证
率%
判别标准
评定
结果
浆砌石
见证
取样
M7.5
1
10.5
10.5
10.5
100
Mfcu ≥ fcu.k

合格
勾缝抹面
见证
取样
M10
1
12.1
12.1
12.1
100
Mfcu ≥ fcu.k
合格
结果分析：
M7.5砂浆试块：Mfcu ≥ fcu.k = 10.5 ≥ 7.5 = 10.5 ≥ 7.5（MPa)，符合质量标准。
M10砂浆试块：Mfcu ≥ fcu.k = 12.1 ≥ 10.0 = 12.1 ≥ 10.0（MPa)，符合质量标准。

⑤ 高喷灌浆坝体检测试验
高喷灌浆钻孔降水头注水试验成果表（一）
部位
试验孔号
试验套管内孔径（r)
t1时的水头（H1=cm)
t2时的水头（H2=cm)
注水试验形状系数取值（A)
间段时间值
（t1-t2）
渗透系数
(k=cm/s)
主坝坝体
34# ≈ 35#
5.5cm
1367.0
1355.0
5.5r
600S
7.69*10-7
试验依据：《水利水电工程注水试验规程》SL345-2007

部位
试验孔号
平均渗水流量
Q=Cm3/s
形状系数
Fc=2L/D
渗径
L=cm
钻孔直径
D=cm
水头差
Hc=cm
渗透系数
(k=cm/s)
主坝坝体
34# ≈35#
0.47
803.0
600
11.0
970
6.03*10-7
试验依据：《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001)
注：试验时 地下水位高程（cm)：14470 注水面高程（cm)：15440
