资源描述
报告编号：
报告总页数： 页

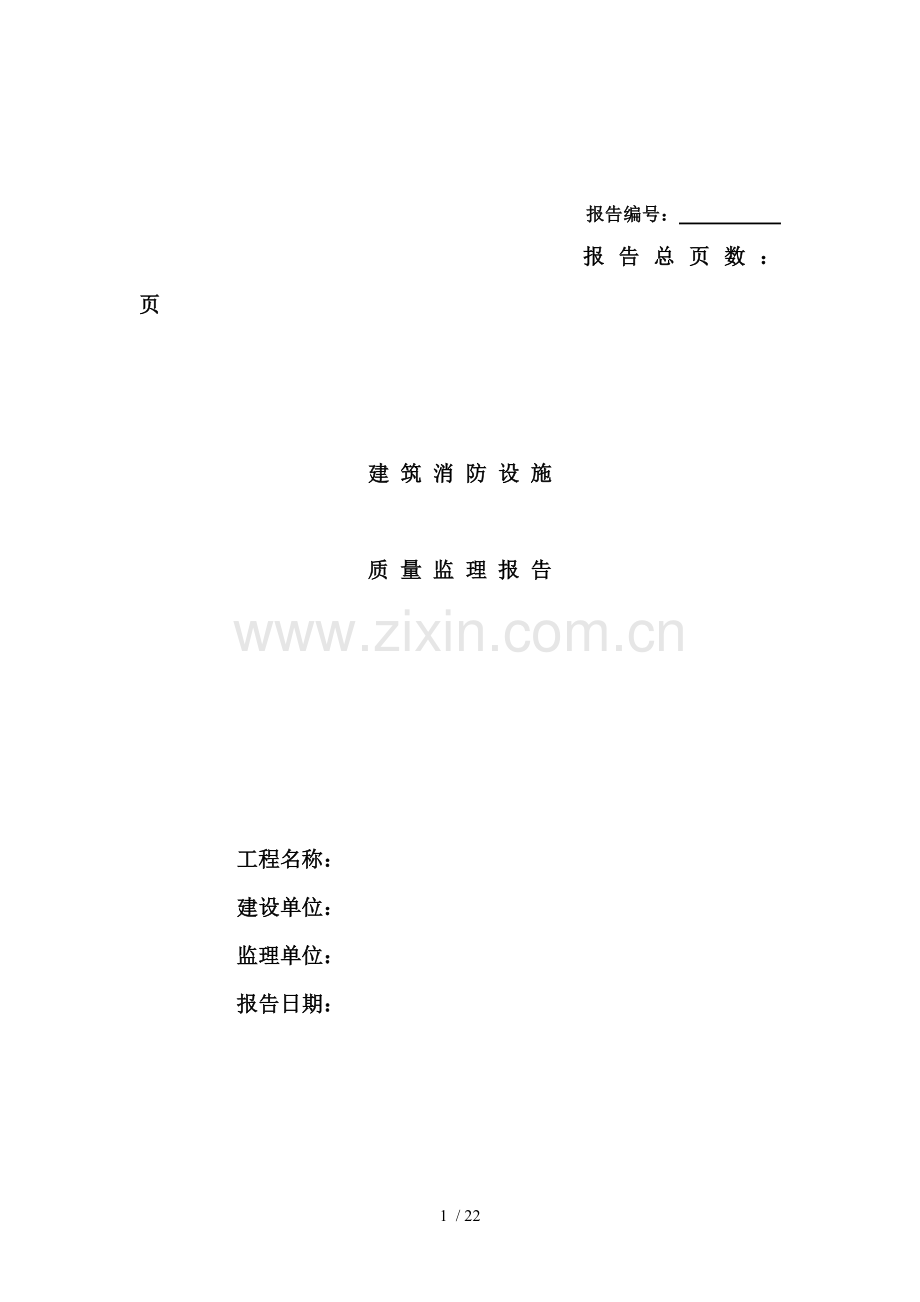

建 筑 消 防 设 施
质 量 监 理 报 告
工程名称：
建设单位：
监理单位：
报告日期：
建筑消防设施质量监理报告
共 页 第1页
工程名称
地 址
建设单位
设计单位
施工单位
监理单位
监理依据：
监理综合结论：
监理人员签字
批准人签字
备注：
共 页 第2页
一．工程概况
二．消防分系统工程监理情况
名 称
监 理 情 况
消监表001
消防给水系统设施质量监理记录
工程名称：
序号
主要项目
检查内容
检查结果
1
技术资料文件
1． 系统施工图；
2． 施工记录（包括隐蔽工程验收记录）
2
供水设置
1． 按建筑要求设置的消防水池应符合消防规范
2． 按建筑要求设置的消防水箱应符合消防规范
3． 按建筑要求设置气压给水装置应满足压力设置要求
4． 按建筑要求设置的水泵接合器应符合消防规范
3
消防泵房
1．设置消防泵房，其耐火等级防火门和安全出口等要求，应符合规范要求；
2．供水管、泵吸水管应符合规范要求；
3． 消防水泵设置要求符合规范要求；
4． 联动控制应符合规范要求。
4
室外消火栓
1．数量、布置、安装方式、标志应符合规范要求。
5
消火栓箱
1．数量、布置、安装方式、标志应符合规范要求。
6
水泵接合器
1． 室内消防给水管道系统和自动喷水系统应设水泵接合器，数量、安装应符合规范要求；
2． 试水开通正常。
7
管路系统
1． 室外消防给水管道布置安装质量应符合规范要求；
2． 室内消防给水管道布置、安装质量符合规范要求。
8
静水压力及充实
水柱栓口压力
1． 充实水柱长度：
高层民用≤100mm充实水柱长度≥10m；
高层民用高>100mm充实水柱长度≥13m；
高层工业建筑及高架库房充实水柱长度≥13m；
甲乙类厂房，超过六层民用建筑充实水柱≥10m；
超过四层厂房、库房充实水柱长度≥7m；
2． 最不利点栓口压力
高层民用建筑≤100mm ，静压力>0.07，<0.8Mpa；
高层民用建筑>100mm，静压>0.05，<0.8Mpa；
出水压力，<0.5Mpa；
检查结论：
监理人员签字：
年 月 日
消监表006
火灾自动报警系统质量监理记录
工程名称：
序号
主要项目
检查内容
检查结果
1
技术资料文件
1． 系统施工图
2． 施工记录（包括隐蔽工程记录）
2
系统布线及线路敷设质量
1． 导线规格
2． 管槽穿线前处理
3． 管线连接吊顶固定质量
4． 管窜建筑变形缝采取补偿措施
5． 导线的绝缘电阻值
3
系统接地
1． 接地电阻测量
采用专用接地装置接地电阻值
采用共用接地装置接地电阻值
2． 接地导线材料形式或面积；
专用接地干线
专用接地线
3．消防电子设备凡采用交流供电时，金属外壳和金属支架等，应做保护接地及电气保护接地干线（PE线相连接）
4
火灾探测器手动报警按钮安装质量及功能
火灾探测器：
1． 外观质量
2． 安装部位
3． 安装间距
4． 报警功能
手动报警按钮
1． 外观质量
2． 安装位置和间距
3． 报警功能
5
火灾报警控制器安装质量及功能
1． 安装质量和牢固度
2． 柜内配线、电源、接地质量
3． 报警控制器基本功能
4． 显示器运行功能
检查结论：
监理人员签字：
年 月 日
消监表007
火灾联动控制系统质量监理记录
工程名称：
序号
主要项目
检查内容
检查结果
1
技术资料文件
1． 系统施工图
2． 施工记录（包括隐蔽工程记录）
2
安装质量及联动
1． 排烟风机和排烟口安装质量及联动
2． 排烟防火阀安装质量及联动
3． 通风空调防火阀安装质量及联动
4． 消防电梯安装质量及联动
5． 事故广播系统安装质量及联动
3
安装质量
1． 应急照明灯具安装质量
2． 疏散指示标志安装质量
3． 消防控制室设置规定
4． 控制安装布置
5． 电源要求
检查结论：
监理人员签字：
年 月 日
消监表008
消防控制室的监理记录
工程名称：
消防控制室位置
控制室面积
耐火等级
出入口数量
防火门耐火等级
序号
主要项目
检查内容
检查结果
1
技术资料
1． 统施工图
2． 工记录（包括隐蔽工程记录）
2
一般规定
1． 控制室的门应向疏散方向开启，并应在入口处设置明显标志；
2． 消防控制室应有显示被保护建筑的重点部位、疏散通道及消防设备所在位置的平面图或模拟图等；
3． 室内送回风管，在其穿墙处应设防火阀；
4． 室内严禁及其无关的管线路及管道穿过。
3
消防控制设备的组成
按设计要求检查配置的控制装置
4
消防控制设备布置
应符规范要求
5
消防通讯设备
1． 消防控制室及值班室、消防水泵房、配电室、通风空调机房、电梯机房、区域报警控制器及气体灭火等管网灭火系统应急操作装置处应设对讲电话；
2． 应设置及当地公安消防部门直接报警的外线电话；
3． 手动报警按扭处设有对讲电话插孔
检查结论：
监理人员签字：
年 月 日
消监表009
火灾应急照明、疏散指示标志灯
工程名称：
序号
主要项目
检查内容
检查结果
1
火灾应急照明
1． 设置部位、安装质量应符合规范要求；
2． 低照度要求和需要坚持正常工作照度应符合要求
应急照明
2
疏散标志、指示灯（疏散方向标志灯、安装出口标志灯）
1． 设置部位、安装高度、安装质量应符合规范要求；
2． 最罪照度应符合规范要求
疏散标志
指示灯
3
连续供电时间
当采用蓄电池作备用电池，其连续供电时间不少于20min。
高度超过100m高层建筑连续供电时间不应少于30min
产品为90min
4
联动功能
火灾确认后
应切断有关部门的非消防电源并接通报警装置
火灾应急照明灯
疏散标志灯
检查结论：
监理人员签字：
年 月 日
消监表010-1
气体灭火系统监理记录
灭火剂贮存器检查记录
工程名称
建设单位
生产厂名
施工单位
监理单位
国家质量监督检测中心检验报告编号
检测日期
产品出厂合格证编号
出厂日期
瓶组
编号
型号
规格
充装压力（Mpa）
充装量（Kg）
检查结果
设计
实 测
设计
实 测
环境温度（℃）
压力（Mpa）
环境温度（℃）
压力（Mpa）
检查结论：
监理人员签名：
年 月 日
消监表010-2
选择阀、液体单向阀、高压软管、气体单向阀、组合分配系统集流管试验记录
工程名称
建设单位
生产厂名
施工单位
监理单位
国家质量监督检测中心检验报告编号
检测日期
产品出厂合格证编号
出厂日期
编号
名称
型号规格
强度试验
严密性试验
时间（min）
压力（Mpa）
时间（min）
压力（Mpa）
检查结论：
监理人员签名：
年 月 日
消监表010-3
气体灭火系统灭火剂输送管道试验记录
工程名称
建设单位
设计单位
施工单位
监理单位
试验 防护区
数据 名称
项目
强度试验
介质名称
压力（Mpa）
时间（min）
试验结果
严密性试验
介质名称
压力（Mpa）
时间（min）
试验结果
吹扫试验
介质名称
压力（Mpa）
时间（min）
试验结果
试验结论：
监理人员签名：
年 月 日
消监表011
隐蔽工程中间检查记录
工程名称
建设单位
设计单位
施工单位
监理单位
防护区名称
验收
结果 隐蔽
区域名称
验收项目
管道及管道附件型号规格和质量
管道的安装质量和涂漆
管道的试验记录
支、吊架的数量型号和安装质量
喷嘴的数量、型号规格和安装质量
检查结论：
监理人员签名：
年 月 日
消监表012
气体灭火系统调试报告
工程名称
建设单位
设计单位
施工单位
调试单位
调试日期
项目分类
项 目
结 果
技术资料完整性检查
1． 设计说明书、施工图及设计变更文字记录；
2． 施工记录和隐蔽工程中间验收报告；
3． 系统及其主要组件的使用维护说明书。
系统组件、管道及管道附件，以及安装质量检查
1． 系统组件、管道材料及管道附件的型号、规格、数量；
2． 系统主要组件及管道安装质量。
模拟喷汽试验
1． 试验气体所喷入的防护区；
2． 有关控制阀门的工作情况；
3． 有关声、光报警信号显示；
4． 系统的可靠性。
备用灭火剂贮存容器切换操作试验
1． 有关控制阀门的工作状况；
2． 有关、光报警信号显示；
3． 试验气体所喷入的防护区。
调试情况说明和结论：
监理人员签名：
年 月 日
消监表013
气体灭火系统质量监理记录
工程名称
建设单位
设计单位
施工单位
调试单位
监理单位
验收项目分类
检 查 项 目
检查结论
技术资料审查
1． 施工记录和隐蔽工程中间验收报告；
2． 竣工图和设计变更文字记录；
3． 竣工报告；
4． 设计说明书；
5． 调试记录；
6． 系统及其主要组件的使用维护说明书；
7． 系统组件、管道材料及管道附件的检验报告和出厂合格证；
8． 管理、维护人员登记表。
防护区和贮瓶间检查
1． 防护区的设置条件；
2． 防护区的安全设施；
3． 贮瓶间的设置条件；
4． 贮瓶间的安全设施。
管道和系统组件检查
1． 管道及其附件的型号、规格、布置和安装质量；
2． 支、吊架的数量、位置和安装质量；
3． 喷嘴的型号、规格、标志和安装质量；
4． 灭火剂贮存容器的数量、型号、规格、标志、安装位置、灭火剂充装量、贮存压力和安装质量；
5． 集流管的安装质量和泄压装置的泄压方向；
6． 阀驱动装置的数量、型号、规格、标志、安装位置和安装质量；
7． 选择阀的数量、型号、规格、标志、安装位置和安装质量；
8． 贮瓶间设备的手动操作点标志。
系统功能试验
1． 模拟自动启动试验；
2． 模拟喷气试验。
监理结论：
监理人员签名：
年 月 日
22 / 22
