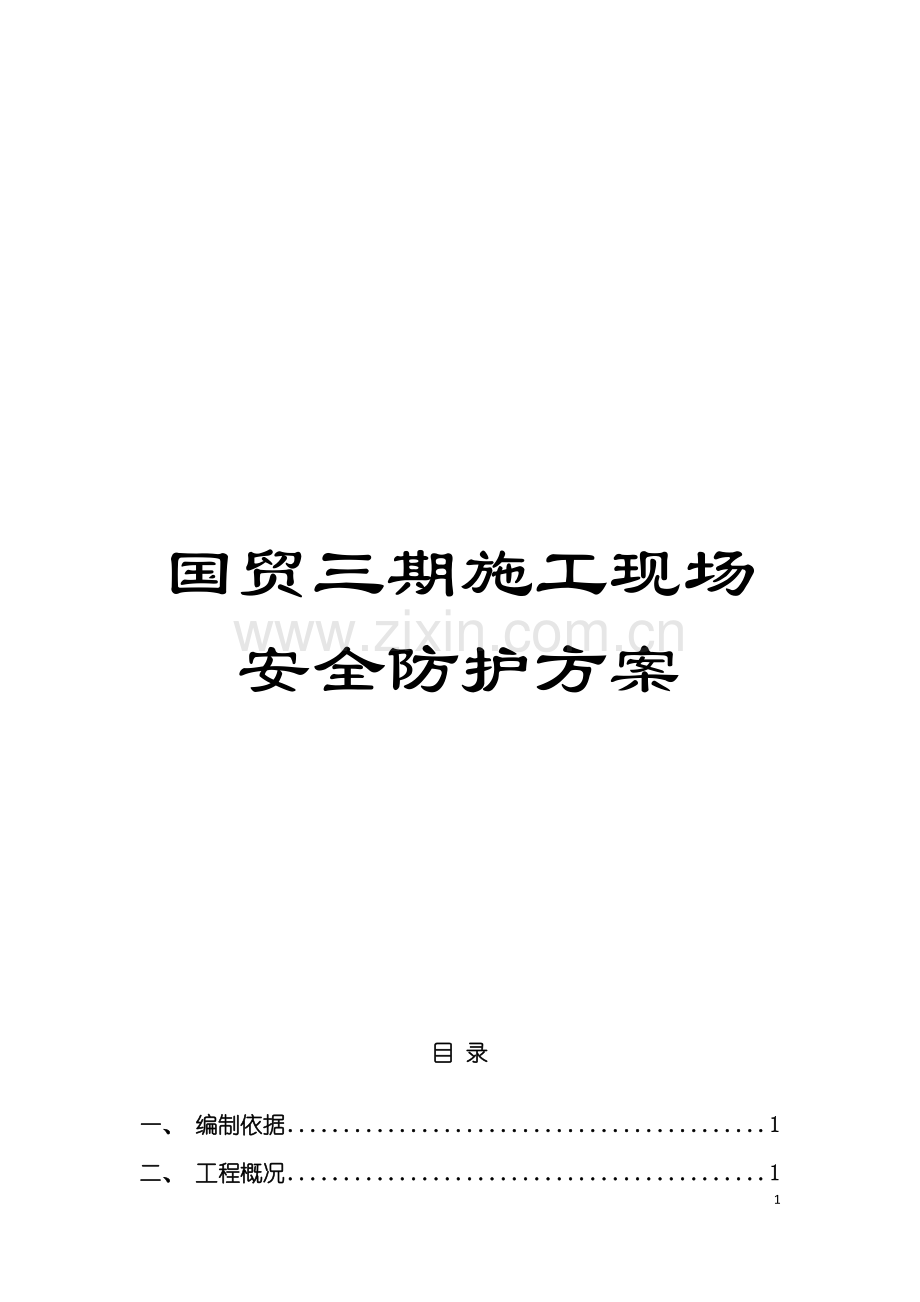

国贸三期施工现场安全防护方案

70

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

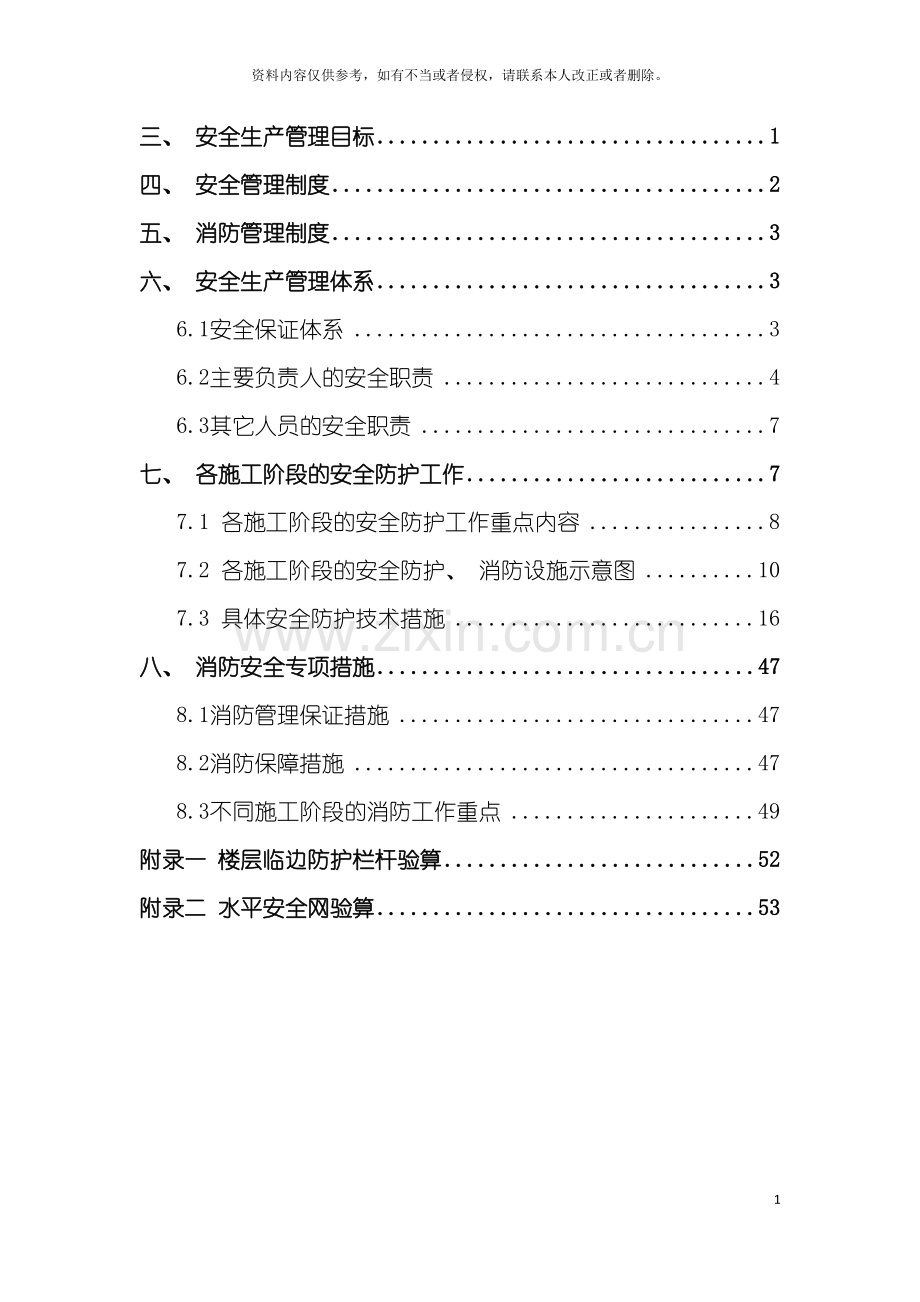

目 录

一、 编制依据 1
二、 工程概况 1
三、 安全生产管理目标 1
四、 安全管理制度 2
五、 消防管理制度 3
六、 安全生产管理体系 3
6.1安全保证体系 3
6.2主要负责人的安全职责 4
6.3其它人员的安全职责 7
七、 各施工阶段的安全防护工作 7
7.1 各施工阶段的安全防护工作重点内容 8
7.2 各施工阶段的安全防护、 消防设施示意图 10
7.3 具体安全防护技术措施 16
八、 消防安全专项措施 47
8.1消防管理保证措施 47
8.2消防保障措施 47
8.3不同施工阶段的消防工作重点 49
附录一 楼层临边防护栏杆验算 52
附录二 水平安全网验算 53

一、 编制依据
Ø 《施工现场临时用电安全技术规范》( JGJ 46- )
Ø 《建设工程施工现场供用电安全规程》( GB50194－93)
Ø 《建筑机械使用安全技术规程》( JGJ 33- )
Ø 《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130- ) ( )
Ø 《建筑施工安全检查标准》( JGJ 59-99)
Ø 《建筑施工高处作业安全技术规程》( JGJ80－91)
Ø 《建设工程施工现场安全防护、 场容卫生、 环境保护及保卫消防标准》( DBJ 01-803- )
Ø 《北京市建筑工程施工安全操作规程》( DBJ 01-62- )
Ø 《北京市建设工程施工现场生活区设置和管理标准》( DBJ 01-72- )
Ø 《关于加强施工用钢管、 扣件使用管理的通知》( 京建材〔 〕72号)
Ø 《建筑工程预防高处坠落事故若干规定》建质〔 〕82号
Ø 《文明施工管理暂行规定》及《施工现场文明安全施工补充标准》
Ø 《质量、 环境、 职业安全卫生管理手册》( CSCEC/QEOHS/A)
Ø 《建筑安全法规及文件汇编》( 中建一局集团)
Ø 《项目安全管理手册》( 中国建筑一局( 集团) 有限公司)
二、 工程概况
国贸三期A阶段工程包括主塔楼、 宴会厅、 商场裙楼, 总建筑面积约30万m2。其中主塔楼地下3层, 地上74层, 办公区标准层高为4.25m, 酒店区标准层高为3.60 m, 其它层高4.0m～8.0m, 每层建筑面积自L6层逐层缩小; 宴会厅及商业附楼地下4层, 地上5层。±0.000相当于绝对标高40.150m。
工程建筑结构安全等级为一级, 抗震设防类别为丙类, 抗震设防烈度为8度, 耐火等级为一级, 主要结构形式为型钢混凝土筒中筒体系。
三、 安全生产管理目标
本工程安全管理目标为: 杜绝重大工伤死亡事故, 轻伤频率控制在6‰以内, 杜绝重大机械事故及急性中毒事故, 杜绝重大火灾事故及火灾伤亡事故, 安全管理目标为本工地成为”北京市安全文明工地”。
1．在施工中,始终贯彻”安全第一、 预防为主”的安全生产工作方针, 认真执行国务院、 建设部、 北京市及与建筑施工企业安全生产管理相关的各项规定, 把安全生产工作纳入施工组织设计和施工管理计划, 使安全生产工作与生产任务紧密结合。
2．施工生产过程中严格按照公司OHSAS18001职业安全与卫生管理体系运行, 保证施工人员在生产过程中的安全与健康,严防各类事故发生, 以安全促生产。
3．强化安全生产管理, 经过组织落实、 责任到人、 定期检查、 认真整改, 杜绝死亡事故, 确保无重大工伤事故。
四、 安全管理制度
序号
制度名称
制度内容
1
安全生产责任制
明确各级人员的安全责任, 各级职能部门、 人员在各自的业务范围内, 对实现安全生产要求负责, 做到安全生产责任横向到边, 层层负责; 竖向到底, 一环不漏
2
安全专项方案编制及审查制
根据建设部《危险性较大工程安全专项施工方案及专家论证审查办法》及单位技术手册的规定, 编写相关专业安全施工方案, 并报相应部门论证、 审批; 做到使编写的方案具有可操作性、 可指导性
3
安全专项资金保障制度
项目经理部落实安全劳防用品资金、 安全教育培训专项资金以及保障安全生产的技术措施资金
4
安全技术交底制
根据安全技术方案要求和现场实际情况, 各级管理人员需逐级进行书面交底, 并在施工过程中进行指导, 检查技术交底的实施情况
5
安全活动制
每周一固定时间上午11: 00
组织所有人员开展安全教育活动。由安全总监组织, 总结一周安全生产情况, 部署本周安全防护要点, 开展有针对性的安全教育, 提高全员安全意识。安全责任师每天督促与检查作业班组班前是否落实安全防护措施
班前安全生产讲话
每天上班前, 班组负责人组织班组人员, 针对当天任务, 有针对性进行班前安全讲话, 提出具体注意事项, 并做好记录, 总包责任师监督
每周三
安全生产例会
每周五下午
现场安全讲评
每月中旬
安全全员学习
节假日、 重大政治活动安全教育
涉及重大节假日和国家重大政治活动, 国家、 政府号召开展的相关活动, 经理部负责人要结合上级部署和工程实际情况, 开展各种形式的安全教育宣传, 组织安全知识竞赛, 定期展览安全展板、 组织分包参观, 确保安全要求深入人心
6
定期检查与隐患整改制
经过不同层次、 不同级别各种检查对整体安全管理进行有效监控和考核, 查出的安全隐患必须定措施、 时间、 整改人员, 并作好消项记录, 保证安全生产可靠性
7
机械设备安装验收制
塔吊、 施工电梯等大中型机械设备安装实行验收制, 凡未经验收的一律不得投入使用
8
持证上岗制
进场工人和调换工种的职工, 必须按规定进行安全教育和技术培训, 特殊工种必须持有上岗证, 严禁无证操作
9
特殊工种证书年审制度
每年由单位统一组织进行, 加强施工管理人员的安全考核, 增强安全意识, 避免违章指挥、 违章作业
10
安全生产奖罚制与事故报告制
对施工生产中安全工作做得好的单位进行奖励, 对施工过程中, 不按安全生产管理制度、 方案措施执行的将进行处罚, 以督促整改, 对事故将按程序及时进行通报。具体安全生产奖罚制度参见分包单位管理手册
11
危急情况停工制
一旦出现危及职工生命财产安全险情, 立即停工, 报告公司、 业主及监理, 采取措施排除险情
12
责任领导值班制度
保证有本单位施工人员作业, 就有本单位领导在现场值班
13
重要过程旁站制
对危险性大、 工序特殊等施工过程, 设专门管理人员现场指挥
14
紧急预案应急制
在紧急情况发生第一时间内启动应急机制。如: 一旦有人员受伤, 伤势严重的, 拨打120联系武警医院急救中心; 同时现场备有临时药箱, 以备不时之需。详细紧急预案参见专项施工方案
五、 消防管理制度
序号
消防管理制度内容
1
编制消防管理方案和消防预案, 坚持消防安全交底制度
2
建立消防保卫机构, 组建义务消防队, 开展消防演习, 确保项目处理火灾的应急能力。
3
现场消防通道畅通, 禁止在临时消防车道上堆物、 堆料或挤占消防车道
4
消防设施、 器材齐全、 有效, 并全面覆盖现场。消防实施、 器材做明显标识, 除发生火灾和检修、 更新消防设施、 器材, 任何情况下不得动用消防设施、 器材
5
消防泵配专用配电线路。消防供水保证足够水源和水压, 楼层安装临时消防竖管。严禁消防竖管做为施工用水管线
6
设立从作业楼层通往室外地面的紧急疏散通道, 配备应急电源
7
施工现场使用的各类安全网、 保温材料, 必须符合消防安全规定, 不得使用易燃、 可燃材料
8
施工材料分类存放, 做好防火措施; 易燃易爆物品专库分类单独存放, 保持通风, 严格执行领退料手续
六、 安全生产管理体系
为确保国贸三期工程高质、 高速地完成, 并在施工期间不发生安全事故, 贯彻”安全第一, 预防为主”的安全生产方针, 落实”管生产必须管安全”的原则, 搞好安全生产责任制。国贸三期项目经理部成立以项目经理部为首的分包参与的安全生产领导小组。
6.1安全保证体系

组长: 马 昕
李 传 建
巩 富 芬

熊 海 峰
朱 少 飞
专家委员会
冯 冬 安
陈 明

王 维 迎

周 予 启

邓 建 军

安 玉 起

葛 冬 云
高 华 杰
徐 普 生
罗 家 祥
吴 小 兵

张 白 云
肖 康 林
李 博

副组长 常务 组长

组 员

安全生产保证体系图

6.2主要负责人的安全职责
( 1) 项目经理
序号
岗位职责
1
安全生产第一责任人, 对项目安全生产负全面领导责任。
2
落实政府、 公司各项政策和规定, 制定有针对性安全管理办法和实施细则并组织实施。
3
建立项目安全生产保证体系, 配备足够的专职安全员。
4
明确各级人员、 部门、 劳务队伍安全责任和考核目标, 制定考核办法。
5
负责安全经费的计划、 安排、 落实和投入实施。
6
组织落实安全方案、 措施。
7
定期组织项目安全生产大检查和特殊时期专项检查。
8
组织制定、 落实安全生产应急救援预案, 建立救援体系。
9
及时、 真实报告各类事故, 并保护现场、 配合调查、 指挥项目应急救援。
( 2) 专家委员会
对安全防护施工方案的制定献计献策, 对施工中的安全防护要点、 难点进行全方位把关、 监督。
( 3) 质量安全经理
序号
岗位职责
1
落实安全生产各项工作, 并对其负直接领导责任。
2
根据进度计划, 编制安全生产措施计划, 并监督实施。
3
落实措施经费及时投入、 专款专用。
4
考核各级各类人员安全生产责任制的落实情况。
5
领导安全教育、 培训、 考核活动, 听取、 采纳合理化建议, 开展重大安全活动。
6
组织每周巡检、 安全例会。
7
领导安全总监、 安全员开展监督检查工作, 安排隐患整改。
8
组织大型机械设备、 安全防护措施的检查、 验收。
9
落实紧急救援预案、 设备、 设施, 组织应急演练。
10
及时、 如实上报事故, 组织紧急抢救、 保护现场, 配合调查。
( 4) 现场经理

序号
岗位职责
1
落实安全生产各项工作, 贯彻落实安全是进度保证的思想。
2
及时向质量安全经理提供进度计划、 修改计划。
3
督促、 组织责任师落实安全生产责任制、 安全教育培训考核制度、 每日每周巡检制度、 安全例会制度等。
4
参与大型机械设备、 安全防护措施的检查、 验收、 整改落实。
5
参与应急演练。
6
及时、 如实上报事故, 参与紧急抢救、 保护现场, 配合调查。
( 5) 总工程师
序号
岗位职责
1
负责安全技术管理工作, 对项目安全生产负技术领导责任。
2
组织编制、 审核、 审批施组、 方案、 方案交底、 修改措施时, 必须包含有针对性安全技术措施, 并监督检查执行情况。
3
及时解决安全技术措施执行中出现的问题。
4
审批安全方面的新材料、 新工艺, 并组织交底。
5
参加大型机械设备、 安全防护措施的检查验收。
6
参加事故调查、 分析、 处理, 制定重大隐患整改方案, 并指导实施。
( 6) 安全总监
序号
岗位职责
1
负责安全生产管理、 监督工作。
2
组织开展危害因素辨识、 风险评价工作。
3
参与安全方案、 技术措施编制, 并监督检查执行情况。
4
组织开展安全宣传教育、 培训考核活动, 督促劳务班组安全教育活动。
5
检查、 监督、 落实各级人员持证上岗
6
组织总包、 劳务队伍安全员日检, 制止、 查处违章行为、 人员, 及时发现、 处理隐患, 必要时局部停工、 全面停工整顿, 履行安全否决权。
7
督促、 参加机械设备、 安全防护措施的检查验收。
8
负责安全设备、 防护器材、 劳动保护用品、 急救设备及器具的验收和监督管理。
9
负责安全应急预案演练、 落实。
10
参加事故调查、 处理, 监督整改措施的落实。
6.3其它人员的安全职责
人员
岗位职责
刘中东王新华
重点负责主楼的安全生产管理、 监督工作。
单金荣
重点负责裙楼的安全生产管理、 监督工作。
朱少飞
保证防火设备齐全有效, 消除火灾隐患, 组织现场消防队的日常消防工作, 维持现场的生产秩序。
肖康林
保证施工现场所有电箱的空开、 漏保灵敏、 有效; 监督所有电工的持证及用电设备的验收, 确保操作人员遵守操作规程。
王国强
保证项目使用的各类机械安全运行; 监督机械操作人员持证及机械设备的验收, 确保操作人员遵守操作规程。
李传建
保证现场施工人员安全技术素质; 控制加班加点, 保证劳逸结合; 提供必须劳保用品, 确保质量。

七、 各施工阶段的安全防护工作
主塔楼总体施工顺序为: 核心筒钢柱吊装在最上, 其次为周边框架柱, 再次为组合楼板和后包组合柱混凝土, 形成立体交叉作业。混凝土结构、 钢结构量均非常大, 施工工序多、 要求高, 钢筋绑扎、 混凝土施工、 预埋件、 钢结构安装、 压型钢板铺设都需交叉进行; 同时主楼与裙楼间的作业层落差大。因而对工程存在的主要伤害可能有: 高处坠物、 物体打击、 洞口坠落、 机具和起重伤害。
本工程施工作业时在安全防护体系尚未形成条件下, 严禁进行竖向垂直交叉作业面的操作。

7.1 各施工阶段的安全防护工作重点内容
根据施工进度计划, 结合工程施工特点, 将安全防护工作主要分以下几个阶段进行重点论述如下:
阶段描述
该阶段特点
安全防护工作重点及其措施
第一阶段
上部钢结构施工+地下室土建施工+二层压型钢板铺设前后( .8～ .10)
钢结构吊装、 土建施工作业面间的落差大。
车辆、 行人安全防护措施
①结构施工自二层起, 凡人员进出通道口均搭设安全防护棚; ②由于现场距离南侧及西侧社会道路均较近, 应做好对周边车辆、 行人的安全防护设施, 在主楼西侧( 外框架柱安装至L16层时) 、 南侧( 外框架柱安装至L6层时) 、 国汇西南角( 外框架柱安装至L16层时) 设置护头棚, 主楼西侧设置一条安全通道; ③主楼东西两侧二层周边设置6m双层安全挑网, 南北两侧三层周边设置3m双层安全挑网, 防止高空坠落物。
外框架与核心筒钢结构施工人员安全防护措施
①主楼核心筒钢结构与外框架钢结构作业面控制落差不超过6层, 如超过6层核心筒外层每3层( 不超过10m) 设一道双层外挑水平网; ②核心筒内钢结构作业面以下每2层设一道双层水平网( 大眼网在上, 小眼网在下) 。
钢结构焊接的安全防护措施
钢结构焊接操作平台用木板铺设密实, 并铺满石棉布, 同时在焊接作业平台外包防风蓬布。
土建施工人员安全防护措施
①重点做好楼层临边、 楼梯及楼层内临时通道、 电梯井口、 预留洞口防护、 脚手架、 模板施工、 材料堆放的安全防护工作; ②做好安全防护的预留预埋工作。
土建与钢结构垂直交叉作业施工人员安全防护措施
①L2层压型钢板未铺设前, 严格从时间和空间上控制交叉作业。一旦具备条件, 先将L2层组合楼板浇筑完成, 以形成有效的硬防护; ②主楼核心筒内压型钢板随钢梁铺设、 钢楼梯及时安装, 钢结构作业面以下一层设一道硬防护, 同时下面的土建作业面操作架上部也必须设一道硬防护; ③由于钢结构先行, 因而压型钢板铺设时需留置4～5层左右的材料吊装孔, 此处应根据预留洞口大小设置临边防护; ④钢结构焊接人员沿核心筒内外搭设通长操作平台, 平台板必须封闭严密, 并设置踢脚板, 防止人员滑落及物体坠落打伤下部土建施工人员。
临时用电安全措施
重点要做好电焊机等施工设备的使用安全。现场使用电焊机要执行动火审批制度, 办理审批手续。施焊周围不应有易燃物体, 并有人监护同时备有防火设备。具体参见本节6.3.17。
其它安全防护措施
模板安全防护参见专项施工方案。
第二阶段
L7～L9层顶核心筒钢结构安装作业及压型钢板铺设完成阶段( .11)
核心筒及外框筒钢结构吊装、 压型钢板铺设、 土建施工等四个作业面的垂直交叉作业, 作业面落差较大。主楼与裙楼作业面落差较大。
车辆、 行人安全防护措施
宴会厅西侧、 商场南侧分别设置一条安全通道。上部外框架每3层设置3m挑网。其它内容同上。
土建施工人员安全防护措施
核心筒整体提升钢平台操作面上方应设两道硬防护; 钢平台与周围墙体间每侧距离为30mm, 钢平台就位后应对周边缝隙进行覆盖, 避免坠物伤人; 钢平台上部脚手架需要与平台板牢固连接( 可焊接或用钢筋头固定) , 避免产生相对滑移; 在钢平台上放置大模扳时, 必须采取可靠的防倾倒措施, 防止碰撞造成坠落, 遇大风天气, 应将大模板与建筑物固定。其它内容同上。
裙楼施工人员安全防护措施
在主楼东北两侧设置立面安全网。
其它安全防护措施
内爬塔吊及外附着塔吊的安全防护、 施工电梯的安装及使用中的安全防护。其它内容同上。
第三阶段
L28～L29层顶核心筒钢结构安装作业及压型钢板铺设完成阶段( .12～ .3)
钢结构作业面与土建作业面间的距离缩短, 且交叉作业增加了玻璃幕墙、 防火涂料。
土建、 钢结构、 玻璃幕墙垂直交叉作业施工人员安全防护措施
必须在钢结构及混凝土作业面以下适当的位置设置硬防护以保证幕墙施工安全进行及成品保护。此阶段正处冬春季节, 大风天气较多, 铺设压型钢板需马上焊死, 未铺设的压型钢板要有重物压住, 防止被大风刮下伤人。
车辆、 行人安全防护措施
①外用施工电梯出入口搭设安全防护棚。②宴会厅结构封顶后在屋面设置6m双层安全挑网。③其它内容同上。
第四阶段
L54～L56层顶核心筒钢结构安装作业及压型钢板铺设完成阶段( .4～ .9)
钢结构作业面、 土建作业面间的距离进一步缩短, 且玻璃幕墙作业面与土建作业面落差小。
土建、 钢结构、 玻璃幕墙垂直交叉作业施工人员安全防护措施
低区玻璃幕墙已完成后, 将硬防护移至L55层顶。
外框架与核心筒钢结构施工人员安全防护措施
酒店层及转换层次梁间距过大, 压型钢板在梁上搁置长度很短, 因此压型钢板下面未设置支撑时不能在上面行走, 混凝土浇筑后方可行走。
第五阶段
机电安装及装修施工阶段( .10—)

注意防火及交叉施工安全、 大型设备吊装安全
7.2 各施工阶段的安全防护、 消防设施示意图

图1 现场安全防护总平面布置图

图2 典型楼层安全防护平面布置图

图3 第一、 第二施工阶段立面安全防护图

图4 第三施工阶段立面安全防护图

图5 第四施工阶段立面安全防护图

图6 第五施工阶段立面安全防护图

7.3 具体安全防护技术措施
7.3.1结构施工自二层起, 凡人员进出通道口( 包括施工用电梯的进出通道口) , 均搭设安全防护棚, 如图7、 图8所示。
所有出入口处护头棚长为3～6m, 宽于出入通道两侧各1m, 护头棚双层满铺不小于50mm厚的脚手板, 两层之间间距为500mm。外围立杆间距1.5m, 非出入口和护头棚两侧用密目立网封闭。

图7 出入口护头棚正立面图

图8 出入口护头棚侧立面图
7.3.2由于现场距离南侧及西侧社会道路均较近, 应做好对周边车辆、 行人的安全防护设施, 在主楼西侧、 南侧、 国汇西南角设置护头棚, 主楼西侧、 宴会厅西侧、 商场南侧分别设置一条安全通道, 如图1所示。地下结构肥槽回填之前周边设置防护栏杆, 肥槽回填时顶部采用盖板围护。同时在主楼东西两侧二层周边设置6m双层安全挑网, 南北两侧三层周边设置3m双层安全挑网, 大眼网在上, 小眼网在下, 防止高空坠落物。楼层临边等处预埋钢筋, 搭设防护栏杆, 高出楼面3m, 下杆高500mm, 下设100mm高挡脚板, 防止物体坠落, 并用密目安全网围挡。如图9、 图10、 图11-1、 图11-2所示。
需做水平挑网的楼层如下表所示。
水平挑网所在楼层
宽 度
双层安全挑网
L2/ L3
6m/3m
大眼网在上, 小眼网在下
L4/L6/L9/L12/L15/L18/L21/L24/
L27/L30/L33/L36/L39/L42/L45/
L48/L51/L54/L57/L60/L63/L66/ L69/ L72
3m
大眼网在上, 小眼网在下
在水平挑网拆除后, 应做好立面防护设施的安全检查工作。

图9 安全通道示意图

图10 楼层立面防护网

( 1) 主体首层临边防护

( 2) 主体标准层临边防护
图11-1

图11-2 案例
7.3.3分层施工的楼梯口和梯段边及休息平台处, 用钢管搭设防护栏杆, 顶层楼梯口随工程结构进度安装正式防护栏杆。楼梯通道应设置足够的照明。

图12 钢楼梯临边防护
7.3.4地泵、 钢筋加工机械、 砂浆搅拌机搭设防护棚, 顶部用铁皮瓦和木板( 木板搁置在上部) 搭设两层, 防雨、 防砸, 操作面一侧护头棚伸出1米。木工机械搭设操作棚。

图13
7.3.5”四口”安全防护
楼层平面预留洞口防护以及电梯井口、 施工电梯洞口、 楼梯口的防护必须按《北京市建设工程施工现场安全防护标准》要求进行防护。洞口的防护应视尺寸大小, 用不同的方法进行防护。
7.3.5.1电梯井口防护
电梯井及竖井的门洞, 每楼层必须设1.2m高的金属定型防护门, 下设180mm的挡脚板; 井内每隔一层或＜10m设一道水平安全网, 井内不得横穿钢管、 钢筋等任何材料。安全网经过在电梯井边楼板混凝土中埋设预埋件挂设。
电梯井不得做垃圾通道。
图14 电梯井防护平面图

图15 电梯井立面洞口防护
7.3.5.2预留洞口防护
( 1) 尺寸≥ 1500×1500mm²的水平洞口
四周必须设两道防护栏杆立挂安全网, 并固定牢固, 洞口直挂水平安全网, 网的四周要挂牢固、 严密。栏杆四周设置挡脚板。

图16-1 洞口安全防护剖面图 图16-2洞口安全防护平面图
( 2) 尺寸≥ 250mm、 ＜1500mm的水平洞口
预埋通长钢筋网( 网格间距150mm) , 并用竹胶板封住洞口, 盖板必须四周搁置在楼板上, 并用镀锌铁丝固定牢固。严禁挪动洞口防护。

图17-1洞口安全防护剖面图 图17-2洞口安全防护平面图
( 3) 尺寸＜250mm的水平洞口
应设坚实盖板封严, 在周边用水泥砂浆固定, 并在下口四周钉木条以防止盖板滑移。严禁挪动洞口防护。

图18-1洞口安全防护剖面图 图18-2洞口安全防护平面图
7.3.6钢结构吊装前的地面安全措施
( 1) 专用吊装区
地面吊装区设立维护绳, 悬挂安全标志, 禁止非本专业人员入内。

图19 无关人员严禁在作业区内
( 2) 构件堆放
分类堆码摆放( 梁码放不得超过三层) , 钢柱、 梁下加垫木, 并预留穿吊索空间。
( 3) 吊装前准备
①在柱身焊好上人爬梯、 挂好防坠器。

案例
②为确保操作者在上下钢柱时的人身安全, 每根钢柱安装时都必须配备防坠器。安装人员上下时, 必须将安全带挂在防坠器的挂钩上, 避免发生坠落事故。安全防坠器必须安装在使用者的上部, 即必须是高挂低用, 禁止平挂或低挂高用。
③在梁上翼缘绑好安全绳, 在梁两端挂好安装溜绳、 装螺栓的帆布桶、 防坠器。

图20
④吊车正确就位、 运输司机离车

吊车旋转部分与周围固定物≥1m距离 吊装时严禁司机在车内
⑤起吊准备

严禁起吊物上堆放其它物件 严禁起吊物上有零散物件

严禁起吊物上站人 严禁构件埋在土里起吊

大臂旋转范围内严禁站人
严禁人在吊钩下起吊 严禁斜拉起吊 物件绑牢后起吊
⑥钢结构作业人员所需安全工具配置数量见下表。

安全带
安全帽
工具包
防坠器
焊工
60
60
60

铆工
10
10
10

起重工
10
10
10

架子工
20
20
20

压型钢板铺装工
30
30
30

螺栓工
20
20
20

防火喷涂
30
30
30

安装工
40
40
40
视柱子数量定, 周转使用
7.3.7钢结构吊装中高空作业安全措施
(1) 所有小型工具配备防坠绳( 1-1.5m) , 挂在腰间的安全带上。

图21
(2) 钢柱就位时, 拧紧连接螺栓、 四面拉设缆风绳后摘钩, 摘钩人将安全带挂于防坠器上由上人爬梯至柱顶进行摘钩, 手中不得持有工具。

(3) 在柱与柱、 核心筒与框架柱之间设挂安全带用的安全绳。施工人员在钢梁上行走时, 必须将自身的安全带套在扶手绳上, 以防坠落。安全绳一般应在钢柱吊装、 与稳定钢柱安装揽风绳的同时将其安装好, 安全绳绑扎的高度一般应在1.2-1.5米之间, 便于作业人员挂安全带, 同时作为操作人员在钢梁上行走时的安全扶手绳使用, 安全绳的固定必须使用花篮螺栓进行固定。

图22 案例
(4) 钢结构安装作业人员所使用的各种手动工具必须使用安全绳与腰间的安全带相连接或将工具防坠落的安全绳与扶手绳相连接, 防止手动工具在使用时脱手坠落; 对轻型或小型电动工具也必须加设不同形式的防坠链和防滑脱挂钩, 防止工具坠落发生伤人事故。
(5) 每节柱下一层钢梁间设双层水平安全网( 大眼网在上, 小眼网在下; 在工厂焊好钢梁下的安全网挂钩及安全母索; 当钢梁跨度过大时, 应在跨中位置加焊一根立杆) , 建筑物外周边设外挑网。
φ48钢管
o

图23 水平网、 外挑网平面示意图

高强螺栓紧固专用挂栏

安全带附着设施
佩挂个人护具
安全带佩挂设施
防坠落护网( 设置于钢结构作业面内、 外部, 每10m一道)
安全爬梯

图24
(6) 吊装作业中应注意成品保护, 防止碰撞玻璃幕墙、 模板、 混凝土面等。
(7) 钢楼梯无法到达的楼层四周做护人爬梯, 即在爬梯四周设置防护栏杆及安全立网。
(8) 吊装中其它共性注意事项
上下物品传递

缓慢就位, 严禁就位方法不正确
7.3.8钢结构平面梁安装的安全措施
钢柱吊装就位后将平面梁水平位置以下1m左右用钢管夹住柱子( 与栓钉连接) ; 钢管上铺一块木跳板并与钢管绑牢, 供安装平面梁时操作人员临时站立之用。

图25 临时操作架示意图
7.3.9吊装校正、 高强螺栓紧固的安全措施
( 1) 校正时连接手动倒链一端的缆风绳用≥两个马鞍式卡扣锁紧。
( 2) 高强螺栓紧固在作业面挂专用挂栏。
( 3) 将绳索一端捆在终拧枪上, 另一端捆在可靠的其它物体上或有专人提着。
( 4) 拧下的梅花头放入专门配备的工具袋中, 严防高强螺栓从高空坠落。

高强螺栓紧固专用栏 工具包
( 5) 校正中其它注意事项。

校正时撬棍插入后不得放手、 垫铁方法正确
7.3.10焊接安全防护
(1) 因地制宜设置钢柱焊接防护操作平台, 在焊接作业平台外包防风蓬布, 保证焊接质量; 焊接操作平台上铺满石棉布, 施焊部位挂有接火盆, 防止飞溅物散落; 现场作业时专设看火人员。

图26 操作平台示意图
(2) 焊接物品正确放置
氧气、 乙炔、 二氧化碳瓶关闭好、 严禁物体打击、 严禁靠近热源、 吊装时采用吊篮提升
7.3.11压型钢板铺设的安全措施
( 1) 压型钢板用软吊索, 用前检查吊索是否损坏。

图27 吊运示意图
( 2) 压型钢板的铺设顺序一般为散板、 调整、 栓焊, 进行铺设作业前应在铺设压型钢板的下方事先满挂一层水平安全网, 散板、 调整人员应系好安全带或防坠器, 安全带或防坠器应系挂牢固, 栓焊人员应及时将调整好的压型钢板焊接好, 要求铺板与栓焊同步; 铺设压型钢板时, 禁止无关人员进入施工部位; 压型钢板施工楼层下方禁止人员穿行; 压型钢板铺设后应及时封闭洞口, 设护栏并作明显标识。
( 3) 先铺上层压型钢板, 后铺下层压型钢板; 随铺随拆除其下方先挂的安全网, 不允许有探头板。未使用完的压型钢板用绳索捆绑, 边角料由专人收集集中。
( 4) 楼面梁上翼缘最窄的只有120mm宽, 特别应注意安装人员安全及梁的侧向稳定( 梁间加钢管支撑) 。酒店层及转换层次梁间距过大, 压型钢板在梁上搁置长度很短, 因此压型钢板下面未设置支撑时不能在上面行走, 混凝土浇筑后方可行走。
( 5) 栓钉放入专用容器内吊运。栓钉不得随地乱扔, 必须装入专用铁桶中, 没用完的栓钉及时收回工具房。
( 6) 由于钢结构先行, 因而压型钢板铺设时需留置4～5层左右的材料吊装孔, 此处应根据预留洞口大小设置临边防护。
( 7) 压型钢板栓焊时专设看火人员。

严禁栓钉、 其它物件坠落
7.3.12 操作架作业防护
防火涂料施工时需要搭设操作架, 操作架搭设应严格按照规范要求。升降时, 必须用保险绳, 操作人员系安全带, 吊钩要有防脱钩装置。

栏杆
木挡板
升降设施
支撑
辅助支撑
轮
标准栏杆90cm
固定装置
个人护具( 安全帽、 安全带等)

图28 主构架
7.3.13交叉作业的安全防护
( 1) 结构施工阶段, 混凝土施工、 预埋件、 钢结构安装、 压型钢板铺设交叉进行, 因而应尽可能避免在同一垂直方向上操作, 且下层作业位置必须处于依上层高度确定的可能坠落范围半径之外。不能满足时, 设置硬隔离防护层( 搭设防护棚) 。
( 2) 本工程主塔楼由下到上逐层向内收缩, 屋顶相对首层每边后退达7m, 低区已完成玻璃幕墙极易被高空坠物下落时撞击损坏。同时应注意塔吊吊装作业时对已完成幕墙的安全保护。
因此需要在建筑物外侧钢结构及混凝土施工作业面以下、 幕墙完成面以上分别设置刚性楼层外挑挡板硬防护, 挡板宽度为挑出结构外3m, 防止坠落物造成低区完成面的破损。同时考虑到由于结构在L55～74层仅88m高度范围内后退达3200mm, 因此需要在结构施工到L55层顶时, 塔楼周边设置一道3m宽硬防护, 直到幕墙全封闭后拆除。
根据总进度计划, 在结构尚未完成时低区的幕墙工程要穿插开展。因此, 必须在适当的位置设置硬防护以保证幕墙施工安全进行及成品保护。如图29所示。
Ø 在幕墙施工时主要采用多层安全防坠、 防火密布式安全防护网, 在施工时同步设置安装, 并辅以防护挡板、 帆布等其它有效保护措施。
Ø 平台板应向内倾斜以防物体坠落时物体滚向外面伤人( 物) , 且在外面做挡板。
Ø 同时根据移交计划, 第一次硬防护设置在L29层顶, 待低区移交后将硬防护移至L55层顶。也可根据实际情况多设几道, 以保证幕墙施工安全及成品保护。

图29 硬防护剖面图
( 3) 核心筒整体提升钢平台操作面上方应设两道硬防护, 做法参见出入口护头棚; 钢平台与周围墙体间每侧距离为30mm, 钢平台就位后应对周边缝隙进行覆盖, 避免坠物伤人; 钢平台上部脚手架需要与平台板牢固连接( 可焊接或用钢筋头固定) , 避免产生相对滑移; 在钢平台上放置大模扳时, 必须采取可靠的防倾倒措施, 防止碰撞造成坠落, 遇大风天气, 应将大模板与建筑物固定。
( 4) 商场和宴会厅与主楼间的交叉作业
宴会厅南侧与主楼北侧施工、 商场西侧与主楼东侧施工应尽可能避免在同一垂直方向上操作, 且下层作业位置必须处于依上层高度确定的可能坠落范围半径之外。不能满足时, 设置硬隔离防护层( 搭设防护棚) 。由于主楼与宴会厅、 商场作业层落差较大, 因而主楼东北两侧应设置立面安全网。
7.3.14材料堆放的安全防护
( 1) 根据现场平面布置图, 材料应按指定位置存放, 并分规格码放整齐、 稳固, 做到一头齐, 一条线, 同时要进行挂牌标识, 堆放现场必须平整。
( 2) 一般材料必须按规定码放整齐, 堆放场地有排水措施, 不得积水, 堆场四周设防护栏杆。钢筋下方必须垫放木方。
( 3) 木方、 钢管、 水电管等重物堆放在钢管架子上时, 堆放场地均为硬化场地, 垫通长木板。堆料架子必须稳定牢固; 堆放高度不得大于1.5m, 宽度为1.2m; 立杆间距为1.5m, 在四周设钢管支撑, 并在0.6m处、 1.2m处设置水平栏杆, 且堆放高度不得超过1.5m。

图30-1 材料堆放架子搭设图

图30-2 案例
( 4) 易燃、 易爆材料, 必须存放在专用库房内, 不得与其它材料混放, 并设专人管理。
( 5) 各种气瓶在存放和使用时, 要距离明火10m以上, 而且避免在阳光下暴晒, 搬动时不得碰撞。严禁存放在建筑物内。
7.3.15卸料平台的安全防护
7.3.15.1卸料平台搁置点、 上部拉接点必须位于建筑物上, 不得与外脚手架有任何连接; 钢丝绳必须设置四道卡环, 最后一道要有安全弯; 台上满铺木脚手板并设置两道护栏, 护栏高度≥ 1500mm, 第一道护栏距脚手板面为600mm。
7.3.15.2堆重≤ 最大使用荷载, 在醒目、 可靠栏杆上固定标明容许载重量、 管理者标牌等。
7.3.15.3平台内物料长、 宽、 高≤ 防护栏所限范围, 任何物料严禁放在防护栏杆上吊运。
具体计算、 设置详图参见卸料平台专项施工方案。

图31-1 卸料平台侧面图

图31-2 卸料平台平面图
7.3.16施工机械安全防护
7.3.16.1附着式或内爬式塔吊安全技术措施
( 1) 附着式或内爬式起重机的基础和附着的建筑物其受力强度必须满足塔式起重机的设计要求。
( 2) 附着时应用经纬仪检查塔身的垂直情况并用撑杆调整垂直度, 其垂直度偏差应不超过下表的规定值。

锚固点距轨面高度( m)
塔身锚固点垂直偏差( mm)
25
40
45
50
55
25
30
35
40
45

( 3) 如风力达到四级以上不得进行顶升、 安装、 拆卸作业。作业时突然遇到风力加大, 必须立即停止作业, 并将塔身固定。
( 4) 顶升前必须检查液压顶升系统各部件的
