桥梁工程技术交底卡片.doc

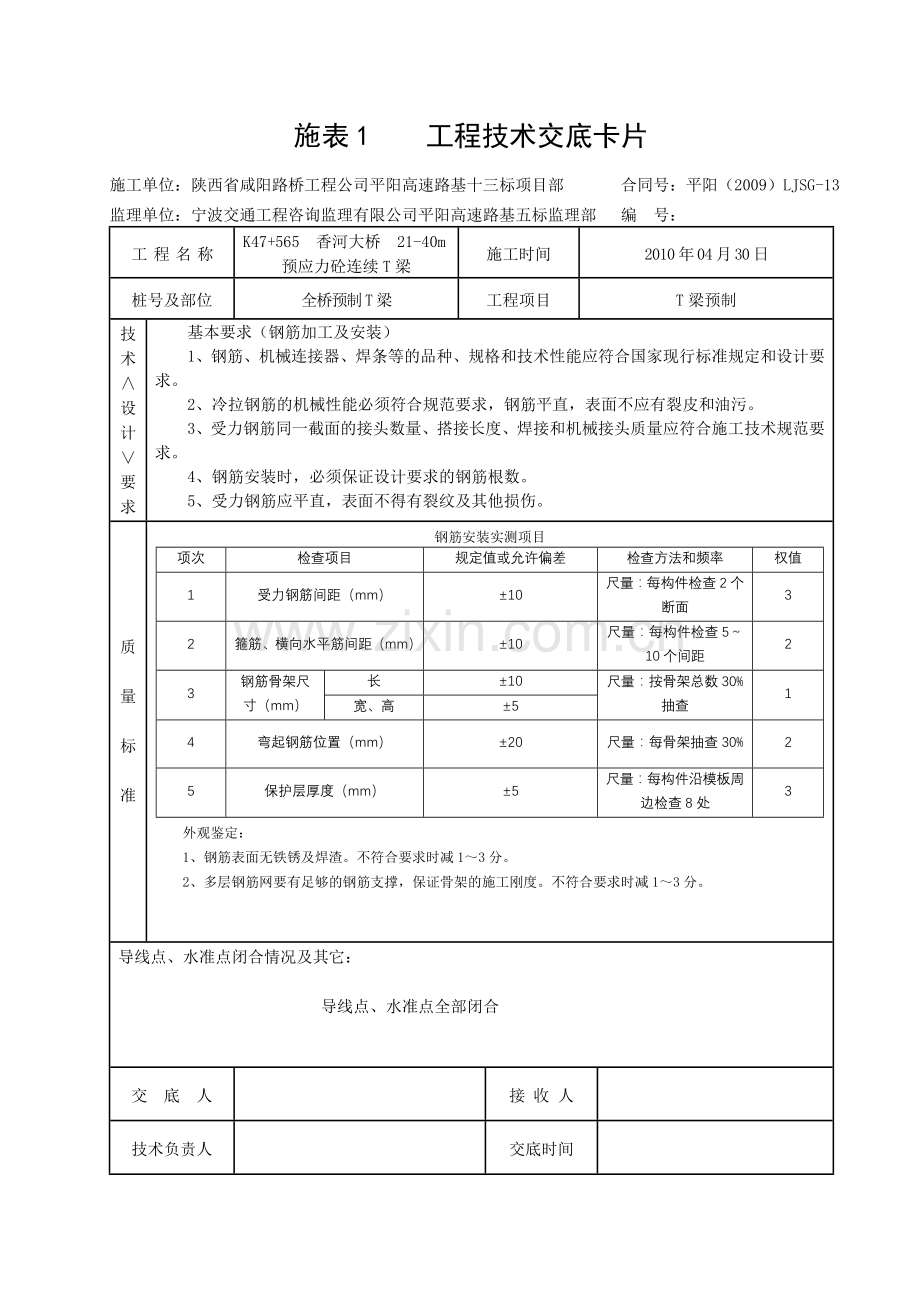

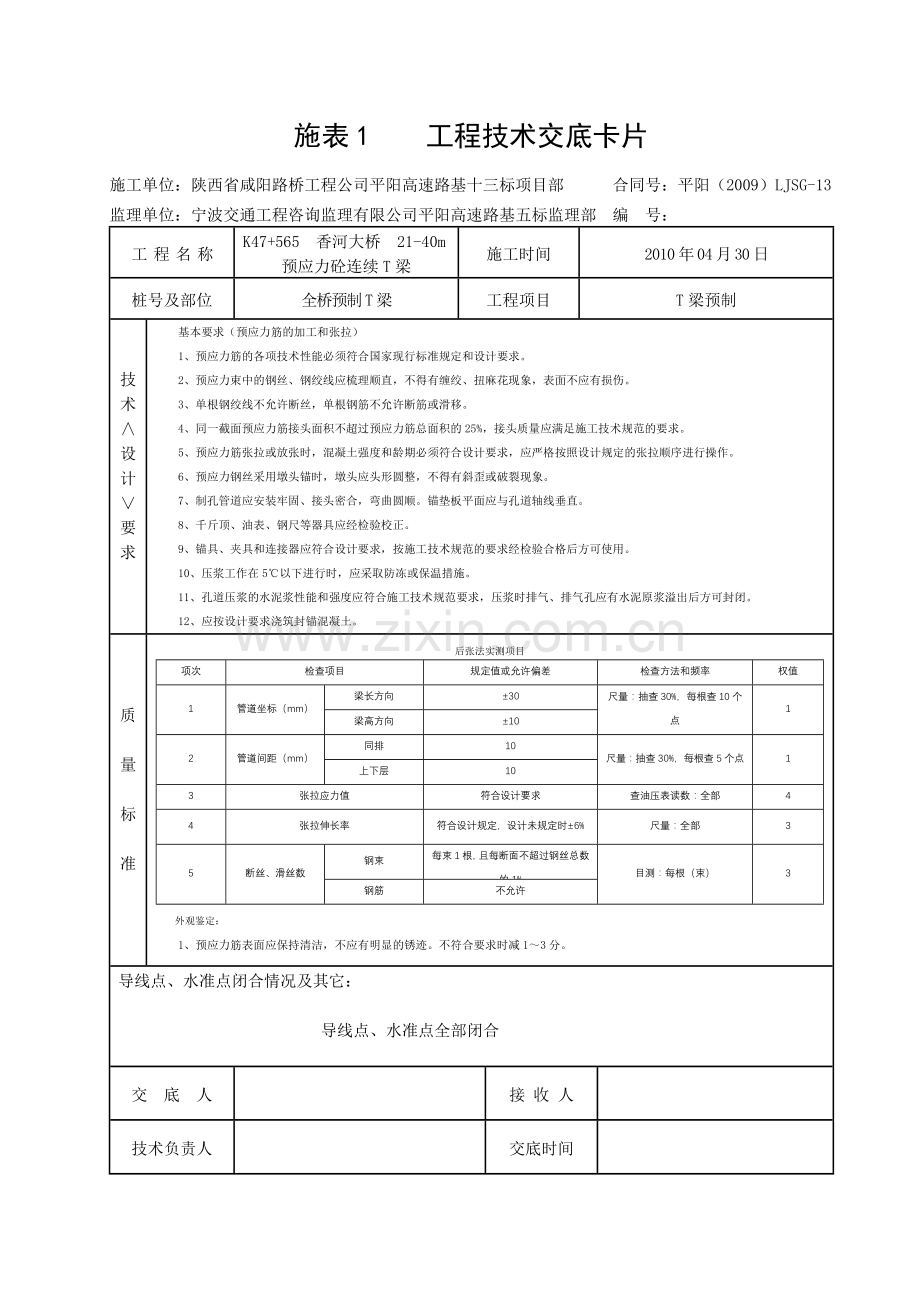

施表1 工程技术交底卡片
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m预应力砼连续T梁
施工时间
2010年04月30日
桩号及部位
全桥预制T梁
工程项目
T梁预制
技
术
∧
设
计
∨
要
求

基本要求（钢筋加工及安装）
1、钢筋、机械连接器、焊条等的品种、规格和技术性能应符合国家现行标准规定和设计要求。
2、冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不应有裂皮和油污。
3、受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范要求。
4、钢筋安装时，必须保证设计要求的钢筋根数。
5、受力钢筋应平直，表面不得有裂纹及其他损伤。

质

量

标

准

钢筋安装实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
受力钢筋间距（mm）
±10
尺量：每构件检查2个断面
3
2
箍筋、横向水平筋间距（mm）
±10
尺量：每构件检查5～10个间距
2
3
钢筋骨架尺寸（mm）
长
±10
尺量：按骨架总数30%抽查
1
宽、高
±5
4
弯起钢筋位置（mm）
±20
尺量：每骨架抽查30%
2
5
保护层厚度（mm）
±5
尺量：每构件沿模板周边检查8处
3
外观鉴定：
1、钢筋表面无铁锈及焊渣。不符合要求时减1～3分。
2、多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。不符合要求时减1～3分。

导线点、水准点闭合情况及其它：

导线点、水准点全部闭合

交 底 人

接 收 人

技术负责人

交底时间

施表1 工程技术交底卡片
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m预应力砼连续T梁
施工时间
2010年04月30日
桩号及部位
全桥预制T梁
工程项目
T梁预制
技
术
∧
设
计
∨
要
求

基本要求（预应力筋的加工和张拉）
1、预应力筋的各项技术性能必须符合国家现行标准规定和设计要求。
2、预应力束中的钢丝、钢绞线应梳理顺直，不得有缠绞、扭麻花现象，表面不应有损伤。
3、单根钢绞线不允许断丝，单根钢筋不允许断筋或滑移。
4、同一截面预应力筋接头面积不超过预应力筋总面积的25%，接头质量应满足施工技术规范的要求。
5、预应力筋张拉或放张时，混凝土强度和龄期必须符合设计要求，应严格按照设计规定的张拉顺序进行操作。
6、预应力钢丝采用墩头锚时，墩头应头形圆整，不得有斜歪或破裂现象。
7、制孔管道应安装牢固、接头密合，弯曲圆顺。锚垫板平面应与孔道轴线垂直。
8、千斤顶、油表、钢尺等器具应经检验校正。
9、锚具、夹具和连接器应符合设计要求，按施工技术规范的要求经检验合格后方可使用。
10、压浆工作在5℃以下进行时，应采取防冻或保温措施。
11、孔道压浆的水泥浆性能和强度应符合施工技术规范要求，压浆时排气、排气孔应有水泥原浆溢出后方可封闭。
12、应按设计要求浇筑封锚混凝土。
质

量

标

准

后张法实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
管道坐标（mm）
梁长方向
±30
尺量：抽查30%，每根查10个点
1
梁高方向
±10
2
管道间距（mm）
同排
10
尺量：抽查30%，每根查5个点
1
上下层
10
3
张拉应力值
符合设计要求
查油压表读数：全部
4
4
张拉伸长率
符合设计规定，设计未规定时±6%
尺量：全部
3
5
断丝、滑丝数
钢束
每束1根，且每断面不超过钢丝总数的1%
目测：每根（束）
3
钢筋
不允许
外观鉴定：
1、预应力筋表面应保持清洁，不应有明显的锈迹。不符合要求时减1～3分。
导线点、水准点闭合情况及其它：

导线点、水准点全部闭合

交 底 人

接 收 人

技术负责人

交底时间

施表1 工程技术交底卡片
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m预应力砼连续T梁
施工时间
2010年04月30日
桩号及部位
全桥预制T梁
工程项目
T梁预制
技
术
∧
设
计
∨
要
求
基本要求（预制梁砼）
1、所用的水泥、砂、石、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。
2、梁（板）不得出现露筋和空洞现象。
3、梁（板）在吊移出预制底座时，混凝土的强度不得低于设计所要求的吊装强度；梁（板）在安装时，支撑结构（墩台、盖梁、垫石）的强度应符合设计要求。
4、梁（板）安装前，墩、台支座垫板必须稳固。
5、梁（板）就位后，梁两端支座应对位，梁（板）底与支座以及支座底与垫石顶须密贴，否则应重新安装。
6、两梁（板）之间接缝填充材料的规格和强度应符合设计要求。

质

量

标

准

梁（板）预制实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
混凝土强度（MPa）
在合格标准内
按JTG F80/1-2004附录D检查
3
2
梁（板）长度（mm）
+5，-10
尺量：每梁（板）
1
3
宽度（mm）
干接缝（梁翼缘、板）
±10
尺量：检查3处
1
湿接缝（梁翼缘、板）
±20
箱梁
顶宽
±30
底宽
±20
4
高度（mm）
梁、板
±5
尺量：检查2个断面
1
箱梁
+0，-5
5
断面尺寸（mm）
顶板厚
+5，-0
尺量：检查2个断面
2
底板厚
腹板或梁肋
6
平整度（mm）
5
2m直尺：每侧面每10m梁长测1处
1
7
横系梁及预埋件位置（mm）
5
尺量：每件
1
外观鉴定：
1、混凝土表面平整，颜色一致，无明显施工接缝。不符合要求时减1～3分。2、混凝土表面不得出现蜂窝、麻面，如出现必须修整，并减1～2分。3、混凝土表面出现非受力裂缝，减1～3分。裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理。4、封锚混凝土应密实、平整。不符合要求时减2～4分。5、梁、板的填缝应平整密实。不符合要求时减1～3分。6、梁体内不应遗留建筑垃圾、杂物、临时预埋件等。不符合要求时减1～2分，并应清理干净。
导线点、水准点闭合情况及其它：
导线点、水准点全部闭合
交 底 人

接 收 人

技术负责人

交底时间

施表 2 工程安全、环保交底卡片
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m预应力砼连续T梁
施工时间
2010年04月30日
桩号及部位
全桥预制T梁
工程项目
T梁预制
交底内容：
1.搞好施工现场安全生产和文明施工工作，加强安全生产教育，对新人、临时上岗人员进行安全培训。
2.进入施工场地必须配戴安全帽。
3.施工班组人员严格按照国家机械安全操作规程进行作业。
4.施工现场应布置安全标志牌及宣传牌。
5.施工班组在交接班过程中，做到手势规范、明显且口令清晰。
6.施工人员严禁酒后上岗，带病作业。
7.严格执行交接班制度，坚持工前讲安全、工中检查安全、工后评安全的“三工制”活动。坚持每周一的安全活动日活动。
8.搅拌站（1）搅拌站应按设计要求，安装在具有足够承载力、坚固、稳定的基座上。操作处应设作业平台及防护栏杆；（2）搅拌站的电器设备和线路，应绝缘良好。机械设备外露的转动部分，应设防护装置；（3）搅拌站的机械设备安装完毕后，要检查：离合器、制动器、升降器是否灵活可靠；轨道滑轮是否良好；钢丝绳有无断裂或损坏等，并经试转，全部机械达到正常后，方可作业。
9.发电机组（1）工期较长的大型公路工程，发电机组应设置在安全可靠的机房内，其基础应平整坚实，必要时应设置在混凝土基座上。机房内应配备消防设施；（2）发电机组应设接地保护，接地电阻不得大于4Ω。发电机连接配电盘及通向所有配电设备的导线，必须绝缘良好，接地牢固；（3）施工单位的发电机电源应与外电线路电源联锁，严禁并列运行；（4）发电机附近不得放置易燃易爆物品。
10.皮带运输机（1）移动式皮带运输机运转作业前，应将行走轮用三角木对称绑紧。固定式皮带运输机，应安装在牢固的基础上；（2）空载启动后，应检查各部位的运转和皮带的松弛度，如无异常，在达到额定转速后，方可均匀装料；（3）严禁运转中进行修理和调整。作业人员不得从皮带运输机下面穿过或跨越输送带；（4）输送大块物料时，输送带两侧应加设挡板或栅栏等防护装置。运料中，应及时清除输送带上的粘连物。停机后要切断电源。
11.混凝土拌和及灌注（1）人工手推车上料时，手推车不得松手撒把。运输斜道上，应设有防滑设施。（2）机械上料时，在铲斗（或拉铲）移动范围内不得站人。铲斗下方严禁有人停留或通过。（3）向搅拌机内倾倒水泥，宜采用封闭式加料斗。为减少进出料口的粉尘飞扬应加设防护板。（4）作业结束时，应将料斗放下，落入斗坑或平台上。（5）灌注预制混凝土时，应搭设作业平台和斜道，不得在模板上作业。（6）塔吊、汽车吊或桅杆吊斗灌注混凝土时，起吊、运送、卸料应由专人指挥。（7）电动振捣器的使用应符合下列规定：①操作人员要佩戴安全防护用品。配电盘（箱）的接线宜使用电缆线。②在大体积混凝土中作业时，电源总开关应放置在干燥处；多台振捣器同时作业，应设集中开关箱，并由专人负责看管；③风动振捣器的连接软管不得有破损或漏气，使用时要逐渐开大通气阀门。
12.要处处注意危险标志和危险地方。夜间作业，必须设置足够的照明设施，否则禁止施工。
13.卷扬机等各种升降材料的设备严禁上下载人。
14.施工前必须对接卸设备进行检查、维修、保养。施工所用电缆线必须认真检查，确认安全后方可使用。
场区生产用电设备需派专人管理，无关人员严禁乱动电气设备，操作人员上岗时应对设备进行认真细致的检查，下班时应关闭现场电器闸刀。
15.塔上作业、砼灌注、吊车升降必须由专人指挥，不得各行其是，所有带电设备移动前须切断电源，严禁违章操作及无证上岗。
16.吊车臂下严禁站人，严禁酒后作业。
17.焊工无特殊作业人员安全操作证，不准进行焊接或气割作业。
18.凡属一、二、三级动火范围的焊接或气割作业，未经动火审批手续、不准进行作业。
19.焊工不了解焊接或气割现场周围情况，不准作业。
交 底 人

接 收 人

技术负责人

交底时间

施表 2 工程安全、环保交底卡片
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m预应力砼连续T梁
施工时间
2010年04月30日
桩号及部位
全桥预制T梁
工程项目
T梁预制
交底内容：
20.焊工不了解焊件内容是否安全时，不准作业。
21.焊工无特殊作业人员安全操作证，不准进行焊接或气割作业。
22.凡属一、二、三级动火范围的焊接或气割作业，未经动火审批手续、不准进行作业。
23.焊工不了解焊接或气割现场周围情况，不准作业。
24.焊工不了解焊件内容是否安全时，不准作业。
25.各种装过可燃气体，易燃液体和有毒物质的容器，未经彻底清理，排除危险之前，不准作业。
26. 焊接火星能飞溅到保温层、冷却层、隔热设备的地方，在未采取安全措施之前，不准作业。
27.焊接或气割部位附近有易燃易爆物品，在未经清理或未采取安全措施之前，不准作业。
28.附近有与明火作业相抵触的工种在作业时，不准作业。
33.施工区域的便道、便桥要牢固、平坦，交通要道要实行机非分流，便桥两端要设有安全警告、警示标志，夜间要点“闪光灯”示警。
34.起重、卷扬机必须完好无损，钢丝绳使用时要剩余3圈以上，要经常检查保养，凡发现有六分之一断丝现象，应停止使用，并立即更换。钢丝绳的接头处按规定使用三只扎头固定，操作人员要指派熟练专业人员，指挥信号要明确，不得多人指挥。
35.做好施工废水处理，保护水资源。
36.定期清理生活和生产垃圾，保护生态环境。
37.控制粉尘、废气污染源，保护施工人员及周围村庄群众的健康。
38.对于噪声影响大的施工，合理安排施工组织计划，避免夜间施工扰民，尽量减少施工对当地居民的不利影响。

交 底 人

接 收 人

技术负责人

交底时间

监表2 工程分项开工申请批复单
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工 程 名 称
K47+565 香河大桥 21-40m 预应力砼连续T梁
开工项目名称
预制T梁
桩 号
全桥预制T梁
建议开工日期
2010年05月01日
计划完工日期
2010年09月30日
施工负责人

质检负责人

附件：
1、 施工放样报告单
2、 设备进场报验单
3、 施工方案
4、 工程技术交底卡片
5、 安全技术交底卡片
6、 标准试验报验单
7、 原材料检验报告

施工单位：陕西省咸阳路桥工程公司 2010年05月01日

监理审批意见：

驻地监理工程师： 年 月 日

监表3 施工放样报告单
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
致 先生：
根据合同要求，已完成香河大桥预制T梁 施工放样工作，清单如下，请予检验；

施工单位： 年 月 日
桩号及位置
工程或部位名称
放样内容
备 注
K47+565
香河大桥预制T梁
平面位置

监理收件日期及签字：

年 月 日
监理抽检结果及附件：

专业监理工程师（监理员）： 年 月 日
结论：

监理工程师： 年 月 日

监表4 进场设备报验表
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
致 刘华 先生：
下列设备已按合同规定进场，请查验签证，准予使用。
附件：1.设备出厂合格证或审验合格证
2.仪器的计量认可合格证

施工单位：陕西省咸阳路桥工程公司 2010年04月30日
序号
设备名称
规格序号
数量
进场日期
技术状况
拟用何处
备注
1
龙门吊
80t
3
2010年04月
良好
香河大桥

2
砼搅拌站
JS750
2
2009年12月
良好
香河大桥

3
砼罐车
8m3
3
2009年12月
良好
香河大桥

4
电焊机
BX1-500
5
2009年12月
良好
香河大桥

5
钢筋切断机
50
5
2009年12月
良好
香河大桥

6
钢筋弯曲机

5
2009年12月
良好
香河大桥

7
发电机
120kw
2
2009年12月
良好
香河大桥

致贾革建先生：
经检验：
1.准予进场的设备
2.更换后再报的设备
3.需补充的设备
请尽快按施工进度要求，配齐、配足所需的设备。

驻地监理工程师：

日期： 年 月 日

监表5 检验申请批复单
施工单位：陕西省咸阳路桥工程公司平阳高速路基十三标项目部 合同号：平阳（2009）LJSG-13
监理单位：宁波交通工程咨询监理有限公司平阳高速路基五标监理部 编 号：
工程名称

施工时间

工程项目

桩号及部位

检验内容

要求到现场检验时间： 年 月 日
施工单位递交日期、时间和签字：（姓名 ） 年 月 日
驻地监理师收件日期、时间和签字：（姓名 ） 年 月 日
现场监理意见：

现场监理： 日期：
本项目可以继续进行
质量证明附件：

驻地监理工程师签字：

日期：
施工单位签字：

日期：
