输油泵站冬季作业方案.doc

编号： 编码：

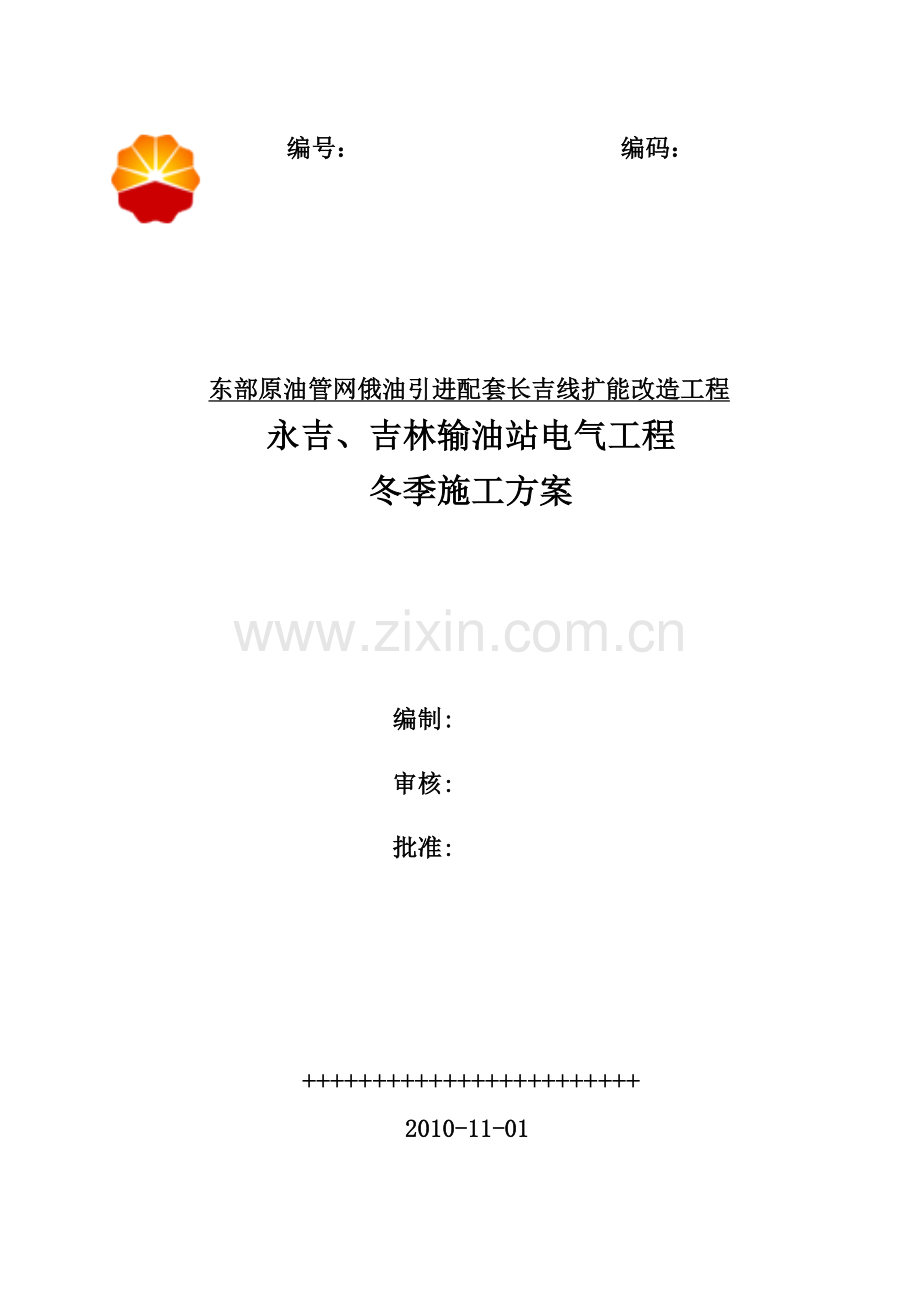

东部原油管网俄油引进配套长吉线扩能改造工程
永吉、吉林输油站电气工程
冬季施工方案

编制:

审核:

批准:

++++++++++++++++++++++++
2010-11-01

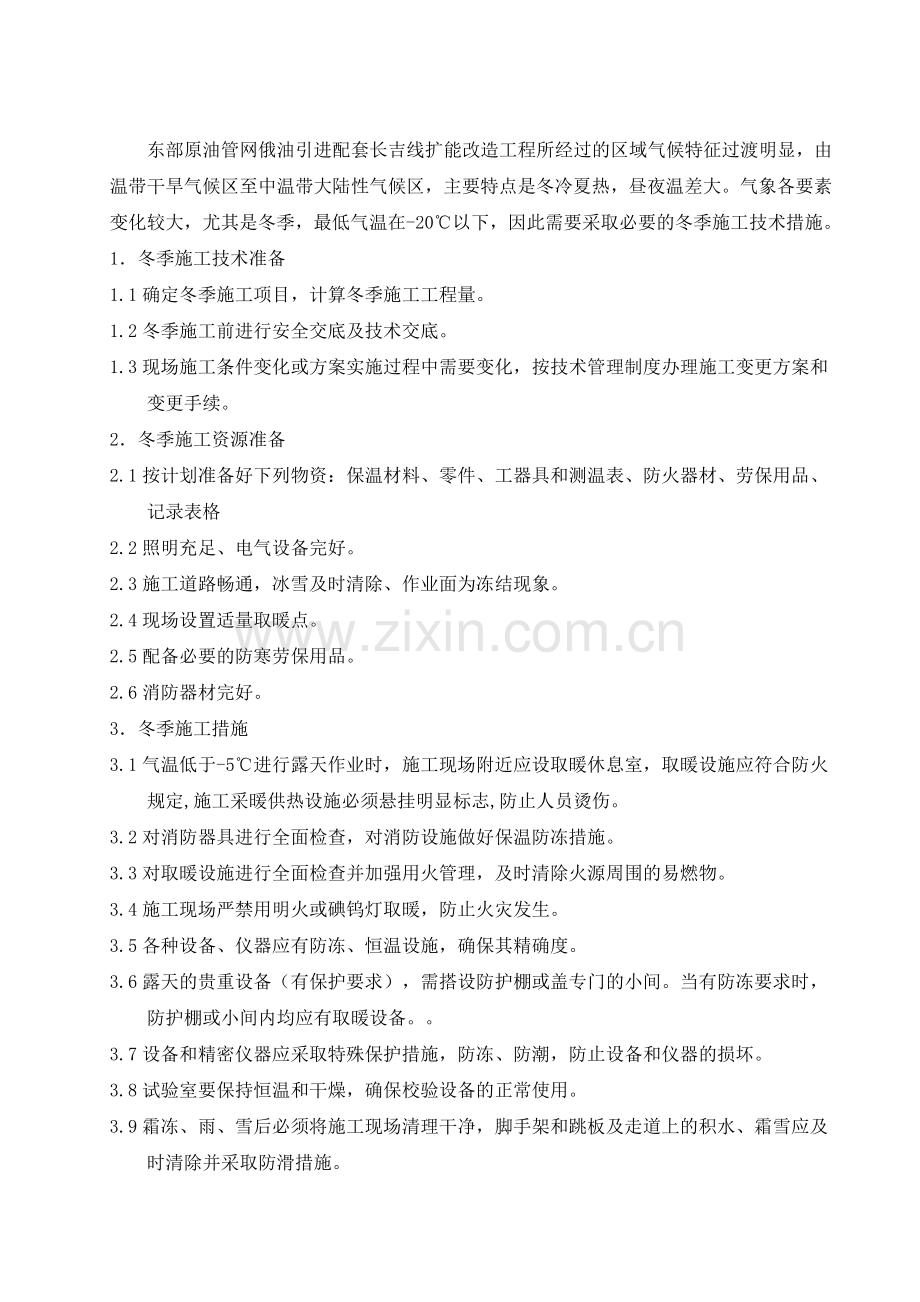

东部原油管网俄油引进配套长吉线扩能改造工程所经过的区域气候特征过渡明显，由温带干旱气候区至中温带大陆性气候区，主要特点是冬冷夏热，昼夜温差大。气象各要素变化较大，尤其是冬季，最低气温在-20℃以下，因此需要采取必要的冬季施工技术措施。
1．冬季施工技术准备
1.1确定冬季施工项目，计算冬季施工工程量。
1.2冬季施工前进行安全交底及技术交底。
1.3现场施工条件变化或方案实施过程中需要变化，按技术管理制度办理施工变更方案和变更手续。
2．冬季施工资源准备
2.1按计划准备好下列物资：保温材料、零件、工器具和测温表、防火器材、劳保用品、记录表格
2.2照明充足、电气设备完好。
2.3施工道路畅通，冰雪及时清除、作业面为冻结现象。
2.4现场设置适量取暖点。
2.5配备必要的防寒劳保用品。
2.6消防器材完好。
3．冬季施工措施
3.1气温低于-5℃进行露天作业时，施工现场附近应设取暖休息室，取暖设施应符合防火规定,施工采暖供热设施必须悬挂明显标志,防止人员烫伤。
3.2对消防器具进行全面检查，对消防设施做好保温防冻措施。
3.3对取暖设施进行全面检查并加强用火管理，及时清除火源周围的易燃物。
3.4施工现场严禁用明火或碘钨灯取暖，防止火灾发生。
3.5各种设备、仪器应有防冻、恒温设施，确保其精确度。
3.6露天的贵重设备（有保护要求），需搭设防护棚或盖专门的小间。当有防冻要求时，防护棚或小间内均应有取暖设备。。
3.7设备和精密仪器应采取特殊保护措施，防冻、防潮，防止设备和仪器的损坏。
3.8试验室要保持恒温和干燥，确保校验设备的正常使用。
3.9霜冻、雨、雪后必须将施工现场清理干净，脚手架和跳板及走道上的积水、霜雪应及时清除并采取防滑措施。
3.10冬季施工前，认真做好防冻、防滑、防火等安全用品的准备和检查。
3.11在冬季对消防器材进行全面检查，对消防设施采取保温措施，以备待用。
3.12施工区域的冰雪及时清除，并采取撒沙子等必要的防滑措施。
3.13参加高处作业的施工人员必须穿防滑鞋，并将安全带挂在上方牢固可靠的地方。
3.14大风及雨、雪后，要检查脚手架是否有塌陷现象，如有发生，立即加固。
3.15下雨、雪天使用电动工具和电焊必须采取可靠且有效地防触电措施，使用合格的绝缘手套、绝缘鞋。
3.16对各电气设备应加强巡视、防尘、防冻、防挂冰、防放电伤人。
3.17各种仪表应有防冻、恒温设施保持其精密度。
3.18电气设备到场后应有专人对其负责防止小件丢失。精密仪器应采用特殊保护的办法。
3.19电气设备存储应充分考虑到现场天气环境的影响。
3.20电气设备工作间、配电室严禁使用热光源，临时照明电源绝缘检测应合格。
3.21电气设备工作间、配电室内的包装箱等易燃、易爆物应及时清理。
3.22各电气工作间、配电室应加强管理，以防无关人员带入火种或损坏防护设施
3.23已安装完毕未投入运行的电气设备，做好必要的防护措施。
3.24已安装的蓄电池，在气温低于5℃时，采取保温措施，但不得有明火。
3.25真空泵、滤油机等机械冬季不用时必须将油、水放净，防止泵体和管路冻裂。
3.26 雨雪天气不得运输仪表及控制装置
3.27 起重作业时，应注意物体与地面，物体与物体之间的冻结，大风、大雪、大雾天气禁止吊装作业。
3.28对取暖设施进行全面检查。
3.29冬季风干物燥，容易起火，以及时清理仓库周围杂草，禁止用电加热器和明火。
3.30油箱、容器及油泵内的油料冻结时，应用热水或蒸汽化冻，严禁用火烤。
4.1 室内冬季施工措施：为了保证场站2011年3月投产的施工进度总体目标。在11月份现场进入冬季施工前，为了确保工程进度和施工质量，当室内无加热设备且门窗未安装时，针对低温条件我方采取对室内整体采用加热保温的方法。主要有采用在室内加装电暖器进行加热，再以塑料布、棉门帘等封闭室内门窗已达到保温的效果，以保证室内内部的温度在 5℃以上，确保室内正常施工和调试。配备冬季保温设备、材料如下：YJV22-1KV 5×25mm2电力电缆600米，临时配电箱（三相5回路）4台，电暖器40台，多孔插排40个，YJRV-1KV 2×4mm2电缆40米；塑料布600m2,棉被80条。
4.1.1封闭门窗：根据冬季施工要求，当环境温度低于5℃时，现场采用塑料布、棉被等封闭变电所门窗，以便达到保温防风沙的作用，保证室内温度、清洁度符合安装条件。
4.1.2电暖器加热：冬季施工时，环境温度进一步降低，单一的保温不能维持安装温度时，每个场站电气施工组专门配备10台电暖器加温，保证室内温度符合安装条件。
4.2 室外冬季施工措施：冬季室外施工受低温影响最大的就是电缆敷设和接地网的安装，此时冻土层在600-800mm左右，甚至部分地区达到1米，现场人工开挖电缆沟、接地网沟十分困难，由于站场各专业同时交叉施工，错综复杂，现场又无法采用机械设备进行开挖。根据此情况，我方力争在封冻前完成尽可能多的土方开挖工作，至于受各 专业影响的剩余部分土方开挖工作，我方已加强冬季各现场施工力量的配备来保证施 工进度。
4.2.1场站冬季施工措施的实施
4.2.2入冬前及整个冬期施工阶段，有专人收集、整理气象记录，实测室外最高最低温度；当室外日平均气温连续五天稳定低于5℃或最低温度低于-3℃时，采取上述冬季施工措施。
4.2.3安装好临时配电箱、电暖器、封闭好个配电室的门窗提前完成电暖器的安装工作。
4.2.4室外存放的未进行安装的设备、材料加以覆盖，避免雨、雪水渗入。
4.2.5指定专人负责测量室内温度、检查保温工作。
4.2.6保证施工车辆、设备冬季运行的措施：为了保证冬季施工的顺利进行，应严格执行按时保养，使车辆、设备处于良好的工作状态。对于施工中的主要车辆、设备，定期组织人员进行检查保养。采取以下措施保证冬季寒冷气候条件下设备的正常起动运转：
4.2.6.1启动前的检查
4.2.6.2在冬季到来之前，对车辆、发电机等设备进行一次全面的检修、保养、维护，采取有效的防冻、防火、防滑措施，以保证上述设备工作正常运转。
4.2.6.3按要求添加防冻液的设备，防冻液在添加前必须检查防冻液冰点温度是否适应设备使用及当地最低气温极限的要求。
4.2.6.4润滑系统用油在冬季到来之前按各自设备自身的要求，必须使用、更换相应牌号的冬季润滑用油，确保各润滑系统的正常运行。
4.2.6.5使用柴油作为燃料的施工设备、车辆用柴油必须使用相应的标号。
4.2.6.6使用蓄电池的设备，在冬季到来之前，必须检查、校对、调整蓄电池电解液，使其达到蓄电池冬季使用的要求。
4.2.6.7启动前首先进行预热：设备启动前，可在设备中加入热水，迅速升高机体温度，降低润滑油黏度，减少启动阻力，此方法简单方便，效果明显。
4.2.6.8启动后应进行3~5min怠速运转：设备启动后不能马上高速运转，需等润滑油达到标准压力、机体温度上升到50~60℃之后才能进行工作。
4.2.7其它技术措施：由于电缆绝缘层在温度低于-5℃时变硬、发脆，低温天气敷设电缆时，要轻拉轻放，以防止绝缘层破裂。
4.2.8 人员防护及安全措施
4.2.8.1为了保证冬季施工人员的体力和热量消耗需要，在饮食上，营地食堂要调整膳食结构，改善员工饮食质量，加大肉类等高热量食品的供应。在劳动保护上，为所有施工人员配备棉衣、棉裤、棉帽、毡袜、手套等冬季劳保用品。
4.2.8.2现场值班室配备专用发电机和电暖气，确保冬季取暖。配备完好的通讯设施，确保值班人员与营地联络畅通。
4.2.8.3加强对设备、机具、材料防冻工作的管理，做好防冻措施，技术人员必须严格把关，措施到位，保证冬季施工质量。
4.2.8.4各级人员必须严格履行安全职责，在思想上高度重视，加强对施工机械、安全工器具、个人安全防护用具的管理，严格按照检验、检查、使用规定，规范工作人员的行为和安全用具及安全劳动保护用品的正确使用，尤其是特种施工机械设备的管理，确保施工人员人身安全。
4.2.8.5抓好现场安全工作的把关和协调，对作业环境和起重支架要在工作期间认真进行检查，措施要可靠、齐全。
4.2.8.6加强冬季施工用车的管理，认真执行车辆的检查、维修，及特殊气候条件下限速、限载、防滑等措施，认真组织对驾驶员进行安全思想教育工作和交通法规的学习，发现问题及时消除，确保车辆及人员安全。
4.2.8.7施工现场，加强现场监护和安全监督工作。
4.2.8.8严格管理，认真落实三级监护，加强对施工现场的安全检查、安全监护、安全措施的完善及施工人员的管理，确保现场作业安全、质量的全过程可控在控。
5.1 电气设备安装施工措施
5.1．1变压器安装冬季施工措施：
（1）变压器安装施工由于在户外，冬季施工难度较大，也容易发生人员滑落危险，所以施工过程中应格外注意防滑。
（2）施工前检查脚手架是否牢固，清除脚手架上的杂物及积雪，配备好安全防护用品。（3）附件安装前需进行清理，需预热部件必须采取相应的预热措施，重点部位要采取相
应的保暖措施。
（4）滤油过程中要注意防冻，搭设防护棚，24小时派人监护，可用电热器取暖严禁炉火。
（5）吊装主、辅设备时一定要注意防滑，即时清理吊勾，物件上的积雪、杂物严防伤人。
5.1．2盘柜安装冬季施工措施：
(1)室外安装设备必须注意防滑、防冻。
(2)高空作业配备好相应的安全防护设施，并在施工前检查施工现场，清理杂物和积雪。
(3)对控制设备做好保温措施，并覆盖防护用品。
(4)个别精密设备、部件要放到有采暖设施的屋里或用棉被盖好。
(5)动用火焊要办理动火票并注意防风及放火灾措施。
5.1．3蓄电池及直流盘柜安装冬季施工措施：
(1)蓄电池安装及运行温度必须保证室内温度在5℃以上,室内最好采用正式采暖；若是由于条件限制正式采暖无法投入,采用电暖器采暖,严禁采用火炉采暖。避免发生火灾，烧毁设备。
(2)直流盘柜安装及运行温度正常要求在0℃以上。盘顶覆盖防水布，防止采暖管道冻裂或焊口破裂漏水、漏汽，造成盘柜进水。
(3)蓄电池和直流室安装正式门，若安装临时门，加绵门帘，相关施工人员进出随手关门。
(4)蓄电池和直流室必须有巡检人每天巡检并做记录，环境温度降到－20℃以下，必须每天早晚各巡检一次做好记录。
(5)动用火焊要办理动火票并做好防火措施。
5.1．4电缆敷设冬季施工措施：
(1)现场道路以及脚手架、走道上的积水、霜雪应及时清除并采取防滑措施。
(2)冬季电缆轴放在厂房温暖的地方，防止电缆冻裂，电缆敷设时环境温度不得低于电缆的使用条件。
(3)电缆存放地点环境温度低于电缆的使用条件时，不要放电缆，等电缆在温暖地方存放24小时后再敷设。
(4)长时间户外作业人员要注意保暖，以防冻伤。
(5)室外敷设电缆时不得用力摔打电缆以免将电缆皮摔裂损坏绝缘。
5.2地线和托架冬季施工措施：
(1)施工过程中动用火焊要注意防风,保证焊接质量，并注意对周围设备的防护。
(2)施工要防止人员砸伤、碰伤，室外施工注意人员防冻。

6.施工组织机构图
项目经理：

工地主任：
技术负责人：

工程技术部
材料采购部
QHSE
部
生产协调部
经营控制部

第三施工组
第二施工组

第四施工组
第一施工组

各站作业组情况：
第一作业组：负责站内接地系统的安装、设备的拆除及电缆敷设工作。
负责人：
第二作业组：电气设备的实验、调试及测试。
负责人：
第三作业组：负责变电所电气设备的安装。
负责人：
第四作业组：负责其他场区电气设备的安装。
负责人：
6.1 划分：
实行项目直管制,该项目在通信电力工程总公司计划单列。公司长春站项目经理部,由杨富贵同志任项目经理。在冬季施工过程中下设工程技术部、采办部、QHSE部、协调部、经营控制部等。主要职能部门的主要职责如下:
6.2工程技术部:
全面负责工程的冬季施工中的日常管理和生产调度工作,掌握工程施工进度,平衡施工中各单位的机具、器材设备和人员的需求矛盾,协调与建设单位、设计单位、监理单位以及各部门之间的关系,传达和贯彻上级主管部门和业主单位的有关文件和指示,并及时汇报施工进度,反馈施工中的各种情况,及时解决施工中的管理问题。负责整个工程的技术管理工作,按施工设计并根据国家有关标准,结合业主有关工程具体技术文件要求,编制统一的工程技术标准,负责指导各施工队在施工过程中执行技术标准,落实施工设计意图，研究解决施工中出现的各种技术问题,负责施工中各种仪表的管理工作,负责对工程设备材料的技术检验工作,负责组织工程的各种资料收集和竣工文件整理编制。
6.3采办部:
负责冬季施工中工程设备、材料的采购、运输、保管、领取工作,并负责根据施工进度和材料供应计划将工程所需材料运至各施工现场,负责收集和整理所有工程设备材料的合格证、相关质量证书、检验报告等资料,负责施工车辆、机具燃料的供给及运输工作。
6.4 HSE部：
负责冬季施工工程全面质量管理工作，以及冬季施工工程中健康、安全、环保管理工作。制定相关措施、保证体系并监督执行。
6.5施工机组任务划分：
在冬季施工过程中，施工任务划分非常重要，本工程将安排四个电气安装施工组，每个施工组设一名负责人。各组实行工地主任负责制,按场站划分，合理调配人员组成施工小组,责任落实到班组和个人,由现场负责人统一协调指挥,保证整体工程的施工完整性。
6.6施工人员
在冬季施工过程当中项目经理常驻项目部并直接接受业主、工程监理的管理,协调全面工作,项目经理代表项目部行使工程管理职权,对本工程负责,项目经理与职能部门人员根据工程需要直接到施工一线指挥工作。公司工程技术部作为该工程技术工作后援,全力支援前线工作。
