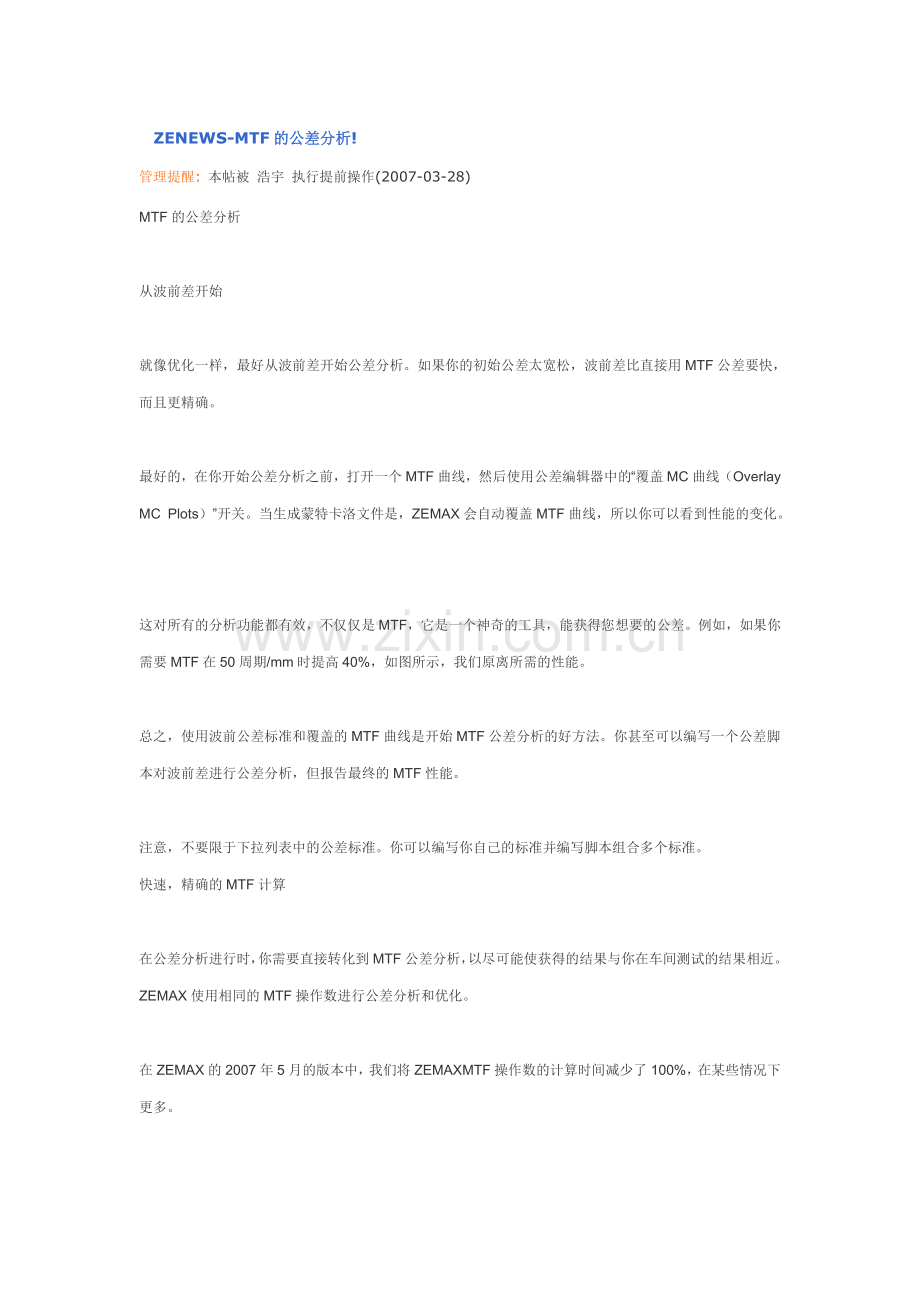

ZENEWS-MTF的公差分析!
管理提醒: 本帖被 浩宇 执行提前操作(2007-03-28)
MTF的公差分析 R7A:K]iJ5
aMGyV"6(-6
从波前差开始 xUTTRJ(\
;0`IFtz
就像优化一样，最好从波前差开始公差分析。如果你的初始公差太宽松，波前差比直接用MTF公差要快，而且更精确。 |7Qe {
j<R&?*
最好的，在你开始公差分析之前，打开一个MTF曲线，然后使用公差编辑器中的“覆盖MC曲线（Overlay MC Plots）”开关。当生成蒙特卡洛文件是，ZEMAX会自动覆盖MTF曲线，所以你可以看到性能的变化。 lBa` nG
*!j!o%MB
这对所有的分析功能都有效，不仅仅是MTF，它是一个神奇的工具，能获得您想要的公差。例如，如果你需要MTF在50周期/mm时提高40%，如图所示，我们原离所需的性能。 /x4L,UJ= P
oS}fr?
总之，使用波前公差标准和覆盖的MTF曲线是开始MTF公差分析的好方法。你甚至可以编写一个公差脚本对波前差进行公差分析，但报告最终的MTF性能。 bnPhhsR
H/Rzs$pnv
注意，不要限于下拉列表中的公差标准。你可以编写你自己的标准并编写脚本组合多个标准。 fn.;C
快速，精确的MTF计算 z@ `u$D$n
$RunGaX!=N
在公差分析进行时，你需要直接转化到MTF公差分析，以尽可能使获得的结果与你在车间测试的结果相近。ZEMAX使用相同的MTF操作数进行公差分析和优化。 Pc7p2
B|8|f(tsSa
在ZEMAX的2007年5月的版本中，我们将ZEMAXMTF操作数的计算时间减少了100%，在某些情况下更多。 MJCz %z K
|[>yJXxEL@

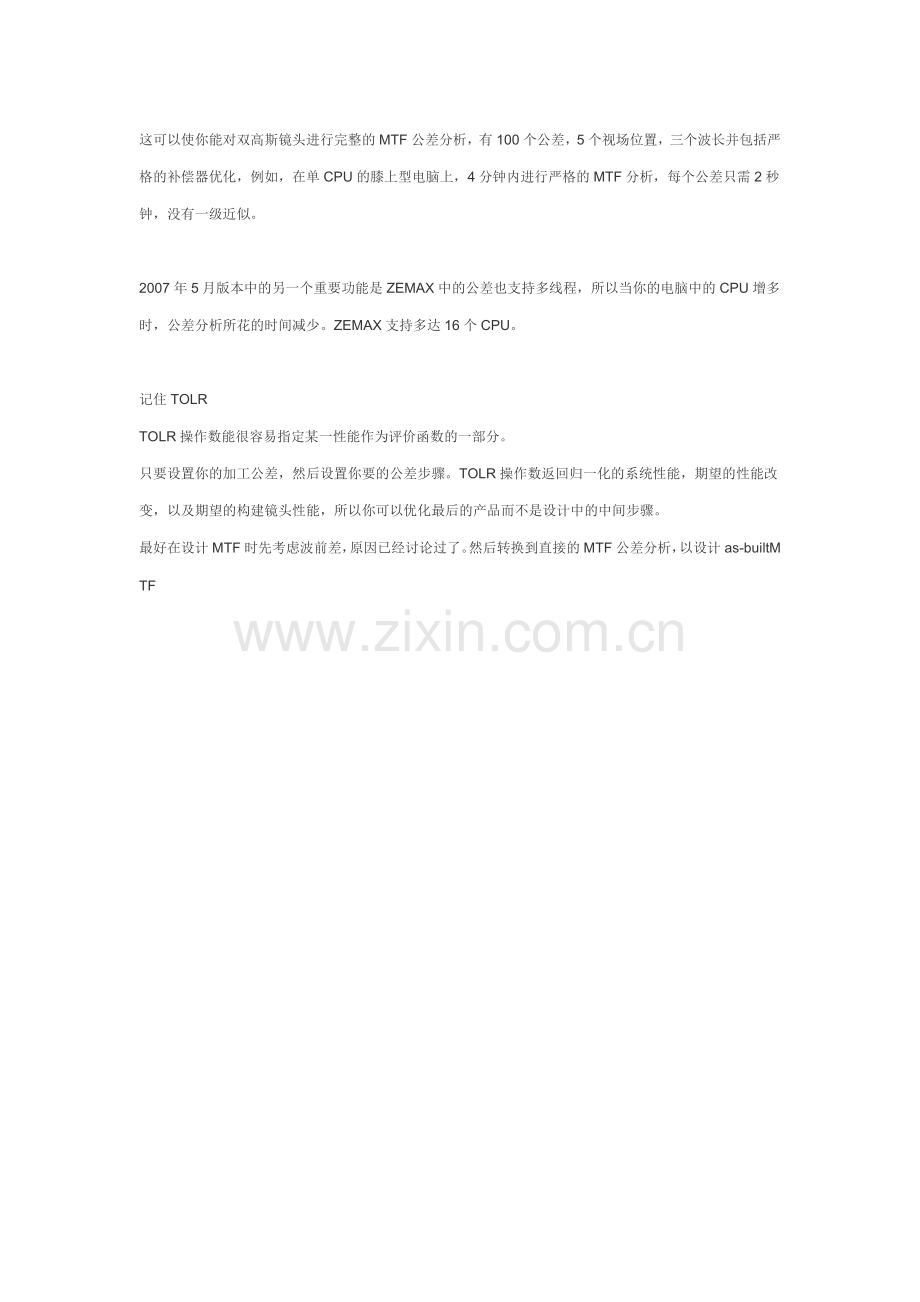

这可以使你能对双高斯镜头进行完整的MTF公差分析，有100个公差，5个视场位置，三个波长并包括严格的补偿器优化，例如，在单CPU的膝上型电脑上，4分钟内进行严格的MTF分析，每个公差只需2秒钟，没有一级近似。 *OIBMx#qxn
@`8a 3sL)
2007年5月版本中的另一个重要功能是ZEMAX中的公差也支持多线程，所以当你的电脑中的CPU增多时，公差分析所花的时间减少。ZEMAX支持多达16个CPU。 LafBf6wds
x5Fo?E
记住TOLR fakad#O
TOLR操作数能很容易指定某一性能作为评价函数的一部分。 +Ar4X-A{y
只要设置你的加工公差，然后设置你要的公差步骤。TOLR操作数返回归一化的系统性能，期望的性能改变，以及期望的构建镜头性能，所以你可以优化最后的产品而不是设计中的中间步骤。 Dhfor+Epy
最好在设计MTF时先考虑波前差，原因已经讨论过了。然后转换到直接的MTF公差分析，以设计as-builtMTF
