客运专线站前标拱型骨架施工作业指导书

混凝土拱形骨架

施工作业指导书

中铁 局集团有限公司 客专指挥部

2012年4月20日编制 2012年5月6日实施

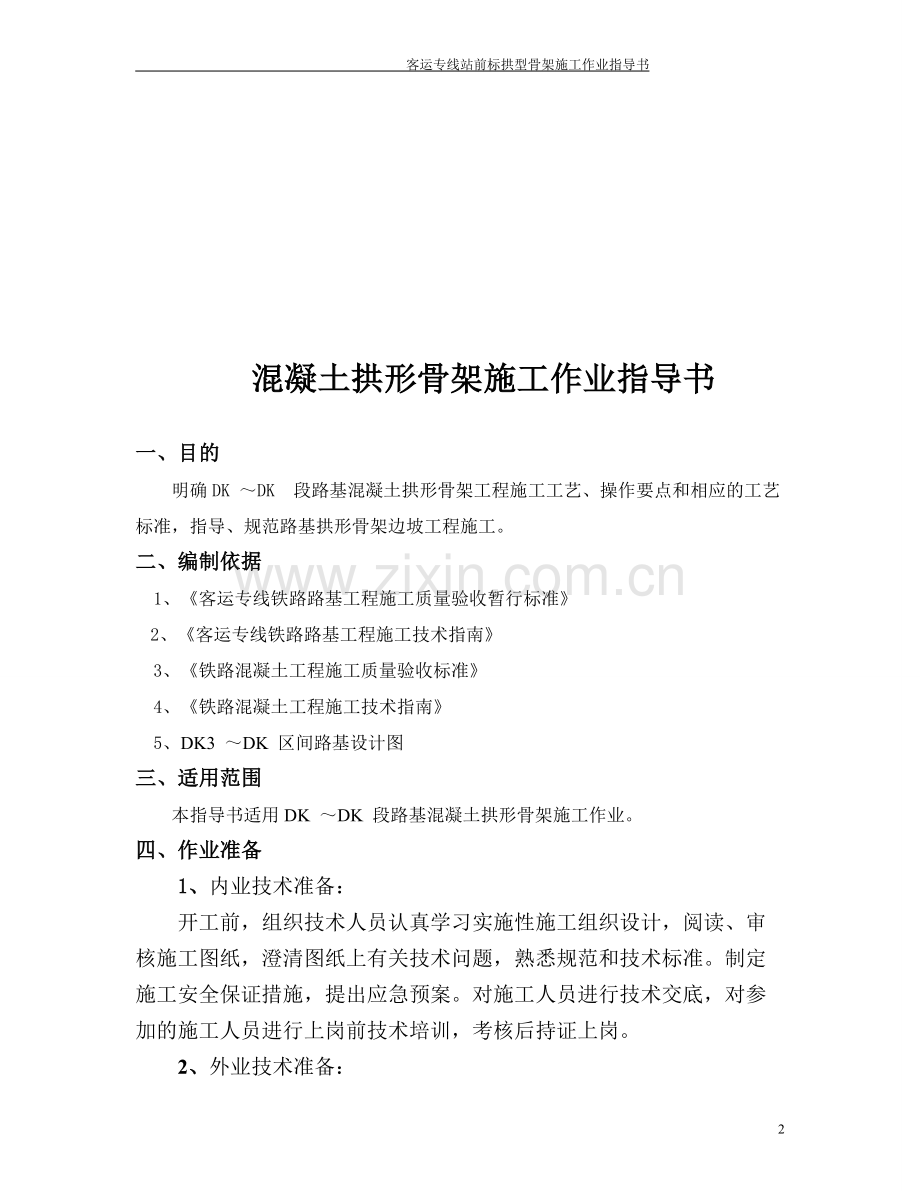

混凝土拱形骨架施工作业指导书
一、目的
明确DK ～DK 段路基混凝土拱形骨架工程施工工艺、操作要点和相应的工艺标准，指导、规范路基拱形骨架边坡工程施工。
二、编制依据
1、《客运专线铁路路基工程施工质量验收暂行标准》
2、《客运专线铁路路基工程施工技术指南》
3、《铁路混凝土工程施工质量验收标准》
4、《铁路混凝土工程施工技术指南》
5、DK3 ～DK 区间路基设计图
三、适用范围
本指导书适用DK ～DK 段路基混凝土拱形骨架施工作业。
四、作业准备
1、内业技术准备：
开工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。
2、外业技术准备：
搜集并整理有关施工数据，清理施工现场，配备施工人员、机械设备、材料，满足施工要求。
3 、技术要求
①混凝土原材料要经验收合格后使用，严格按照施工配合比准确计量、集中搅拌机拌制。
②拱形骨架净距宽X高=3mX3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.8m,骨架嵌入路堤边坡深0.65m,基床以下表层坡面设1.0m截水槽镶边，骨架护坡设矩形基础，顶部宽0.6m,底宽0.8，深1m,地面以上1.0m范围护坡采用C25混凝土浇筑，后0.65。 ③沿线路方向每隔3～4个设一道伸缩缝，缝宽0.02m，缝内满塞沥青木板，深度为0.2m。
④拱形骨架采用C25混凝土现浇。
五、施工工艺及其注意事项
１、工艺流程（见下页）
2、施工准备
边坡砌筑应在坡面密实、平整、稳定后，方可浇筑。混凝土等级应符合设计要求。浇筑前，接缝处凿毛，其表面泥土、水锈应清洗干净。
3、挖基
护坡施工先采用机械刷坡，再人工挖基、刷坡，砌筑前，将基地平整夯实，检查合格后方可进行进行砌筑。
4浇筑

测量放样
开工申请报告
测量放样资料
工、料、机准备
基坑开挖
基底检查
安装骨架模板
浇筑混凝土
养护
回填客土，植草
沉降缝设置

拱形骨架护坡施工工艺框架图

（1） 骨架浇筑前应按设计形式尺寸挂线放样，开挖沟槽。
（2） 骨架内填土坡面于骨架坡面保持一致，为1:1.5，骨架应与截水槽同时施工，防止表水侵入冲毁骨架。
（3） 为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置；不足一个完整拱时，路堤坡脚外采用办个拱型或者部分拱型补充。 （4）施工时墙背必须与路堤坡面密贴，边坡有局部超挖时，应先行挖台阶，然后用与墙体相同混凝土填筑，不可回填土石或采用干砌片石。

六、劳动组织
施工人员结合是施工条件进行合理配置。
每个作业工地人员配备表
负 责 人
1人
技术员
1人
安质员
1人
领工员
1人
技术、质检、测量及试验人员
4～6人
砼工、模板工、普工
16～20人

七、设备机具配置
混凝土运输车4台、混凝土泵车1台、吊车1台、振捣棒4台。
八、质量控制及检验
1、质量控制
拱形骨架施工工程质量控制要点主要为3个方面：
①原材料（碎石、细骨料、水泥、外加剂）；
②混凝土配合比；
③施工过程控制；
2、质量检验
①各种混凝土的强度等级均应符合设计要求，并符合现行《铁路混凝土工程施工质量验收标准》TB10424-2010 J1155-2011。
②拱形骨架护坡、空心砖防护的要求如下：
拱形骨架护坡及混凝土预制件各部允许偏差、检验数量及检验方法
序号
项目
允许偏差
骨架护坡
预制件
检验数量
检验方法
1
平面位置
±50mm
±50mm
每段护坡抽检4点
仪器测量
2
基底高程
±50mm
±50mm
每段护坡抽检3点
3
坡顶高程
－20mm，0
－20mm，0
每段护坡抽检3点
4
坡度
/
±0.5%
每段护坡抽检3点
吊锤线
5
护肩，镶边及
基础厚度、宽度
不小于设计值
不小于设计值
每段护坡抽检3组
尺量
6
坡面平整度
≤40mm
≤15mm
每段护坡抽检3处
3.0m长直尺量测
8
砼板
边长
/
-3,+6
按预制件数量的2%抽样检验
尺量
9
对角线长
/
-3,+6
10
厚度
/
-2,+4
九、安全及环保控制要点
1安全控制
①施工区域应设警示标志，严禁非工作人员出入。
②为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
③进入施工场地的人员必须按规定佩戴安全帽和各种防护用品。
④注意用电安全，必须有专人负责，以防意外事故发生。
⑤施工车辆限速行使，防止各种机械事故的发生。
⑥本施工点距施工便道较近，施工人员必须注意过往车辆，以免发生交通事故。
⑦对检查出的不安全因素和隐患应立即整改，一时整改不了的要求限期整改，整改不力的要求挂牌警告，直至整改完毕。
⑧严格按规范施工，杜绝一切安全隐患。
2、环境保护及文明施工控制
①施工中，减少扬尘，对施工运输便道、场地经常洒水防尘。
②行驶车辆只能在便道和施工场地内行驶，不能任意在戈壁地行驶。
③生产中的废弃物及时处理，运到当地环保部门指定的地点弃置。
④按环保部门要求集中处理试验及生活中产生的污水及废水。
⑤报废材料或施工中返工的挖除材料立即运出现场并进行掩埋等处理。对于施工中废弃的零碎配件边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生以保护自然环境与景观不受破坏。
