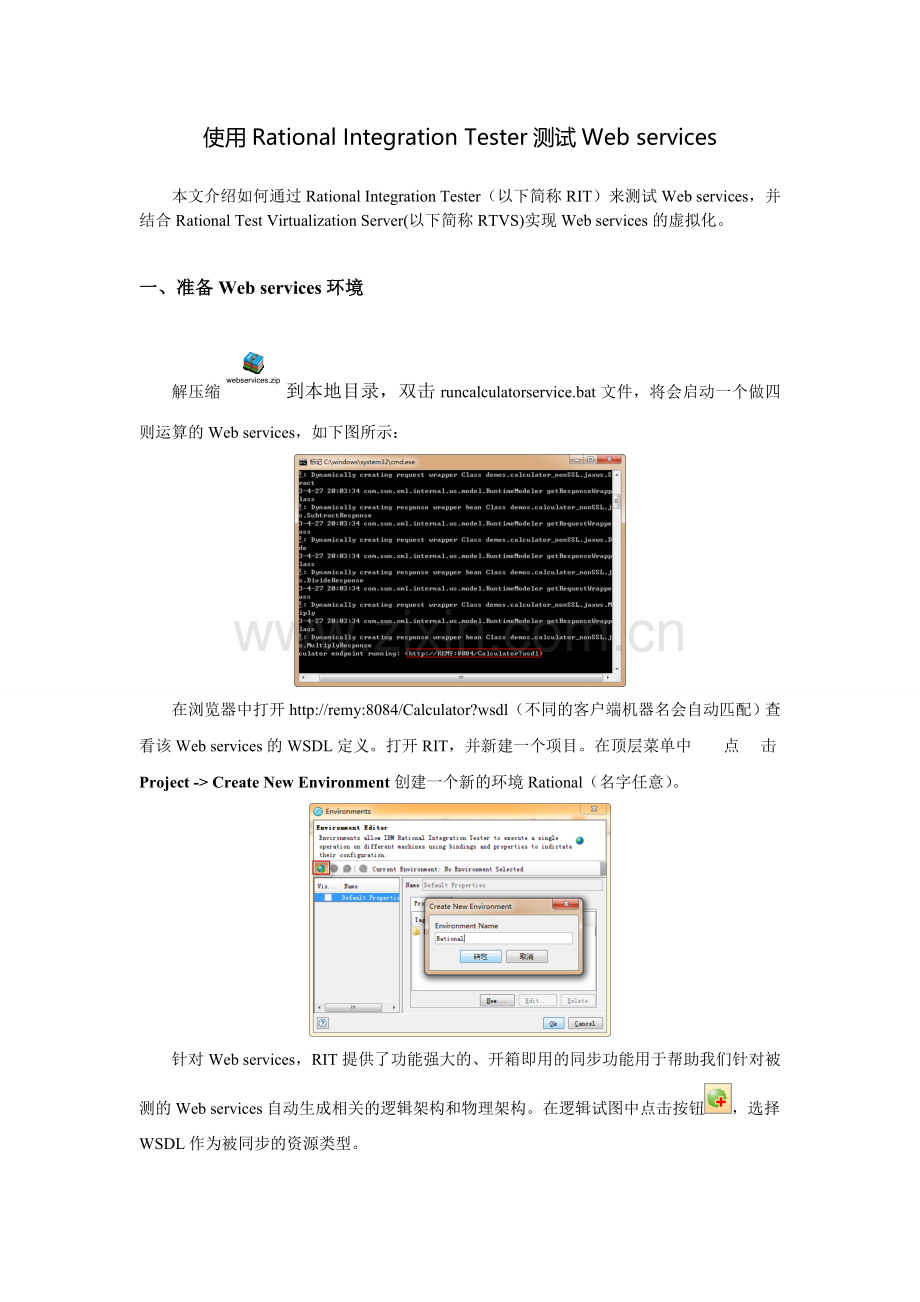

使用Rational Integration Tester测试Web services

本文介绍如何通过Rational Integration Tester（以下简称RIT）来测试Web services，并结合Rational Test Virtualization Server(以下简称RTVS)实现Web services的虚拟化。
一、 准备Web services环境
解压缩到本地目录，双击runcalculatorservice.bat文件，将会启动一个做四则运算的Web services，如下图所示：

在浏览器中打开http://remy:8084/Calculator?wsdl（不同的客户端机器名会自动匹配）查看该Web services的WSDL定义。打开RIT，并新建一个项目。在顶层菜单中 点击Project -> Create New Environment创建一个新的环境Rational（名字任意）。

针对Web services，RIT提供了功能强大的、开箱即用的同步功能用于帮助我们针对被测的Web services自动生成相关的逻辑架构和物理架构。在逻辑试图中点击按钮，选择WSDL作为被同步的资源类型。

点击New -> Change -> URL，在URL栏填入WSDL定义。

确定之后点击Next，选择Create a new Component, 点击Next，选择之前创建的Environment，点击Next。

在Synchronisation option窗口中选择Open Synchronisation View and performance Synchronisation , 该选项表示使用RIT自动的根据WSDL中的相关定义在当前Environment下生成表示该Web services的逻辑架构和物理架构，点击Finish。

RIT会在将同步结果予以显示。如果Status的状态都是In sync，则表示该Web services相关的方法，Http Transportation逻辑组件和物理组件均已生成。

切换到逻辑视图，可以查看该Web services在RIT中的逻辑视图。

切换到物理视图，可以查看该Web services使用的Http Transportation在RIT中的物理视图。

二、 使用RIT测试Web services
切换到Test Factory，我们选择Add方法来进行测试。右键选择Add -> New -> Tests -> Test using MEP，新建一个名称为testAdd的测试。

查看该测试的Test Steps, 可以看到包含了一个Send Request和对应Receive Reply。我们将在这里定义测试消息的详细信息。

双击，在Value1和Value2处分别填入1和2，表示让Web service计算“1+2”并返回测试结果。

双击，在Result处填入3作为结算结果。

右键选择testAdd运行测试，可以看到测试通过。

在测试日志中点击Send Request行，可以查看报文发送的详细信息。点击Receive Reply行，可以查看报文接受的详细信息。

打开testAdd的定义，双击，将Result该为2，并重新运行该测试，可以发现测试失败。通过在日志中点击Send Request和Receive Reply可以查看详细的报文发送和接受日志。

三、 使用RIT定义Web services服务的Stub
在RTVS中我们定义服务的虚拟化有多种方式，最常用的两种是录制和手工配置的方式。后者适用于在被模拟服务应用不存在或者不可用时使用。采用录制的方式我们可以很快的定义出一个Stub用于实现服务的虚拟化。
回到Web services的物理视图，双击，在Client选项卡中填入如下的信息，表示所有从该Http Transportation进过的Http traffic将会被重定向到localhost：3128代理。

在Recording选项卡选择记录模式为External Proxy Sever。

双击C:\Program Files\IBM\RIT-Platform\httptcp\startup.bat，打开RIT提供的httptcp代理程序，

在RIT中切换到Recording Studio视图，选择CalculatorPort进行录制。

点击进行录制。

重新运行测试testAdd，如果测试通过，可以发现在Recording Studio中已经成功捕获报文信息。

选择全部的信息，点击。

选择将录制的结果保存为一个Stub，点击Next。

在Data Storage窗口选择as hard coded values，表示我们将创建一个硬编码的stub。

一直点击Next，在Summary窗口为Stub起一个名称，点击Finish。

可以查看AddStub的定义，在Input和Output选项卡，分别定义了这个stub的入参和出参。

右键选择运行AddStub，如果stub成功启动，则能看到：

关闭之前启动的Web services启动窗口。

关闭之前启动的Web services启动窗口。重新运行testAdd，可以发现即使被测的Web Services不可用，测试仍然可以通过。下图红色方框中的1表示Stub被调用1次

四、 使用RTVS实现Web services的服务虚拟化
Stub定义好了之后，只是为测试人员所用。如果想让团队成员都能使用，则需要将Stub发布到Rational Test Control Panel（以下简称RTCP）。
在发布之前，需要启动Test Agent，双击C:\Program Files\IBM\RIT-Agent\Agent.exe打开。
双击C:\Program Files\IBM\RationalTestControlPanel\bin\startup.bat，启动RTCP。
在Test Factory中选择Publish Stubs。

选择发布到刚在本地启动的RTCP Server，点击Publish。

在浏览器中打开http://localhost:7819/RTCP，登录之后点击VIE，选择default->Rational->View Dashboard。

选择Start stub，

可以在弹出的窗口中配置在哪台装有Agent的机器上启动，启动Stub。

当状态成为Ready时，表示成功启动。

还是保持Web services不可用的状态，在RIT中再次运行testAdd测试用例，如果测试成功通过，查看RTCP，可以发现计数器由0变为1，表示RTCP中发布的服务虚拟化被成功调用。

五、 RIT项目
解压之后用RIT打开。
