PLM项目评审以及国内外PLM对比教学内容.ppt

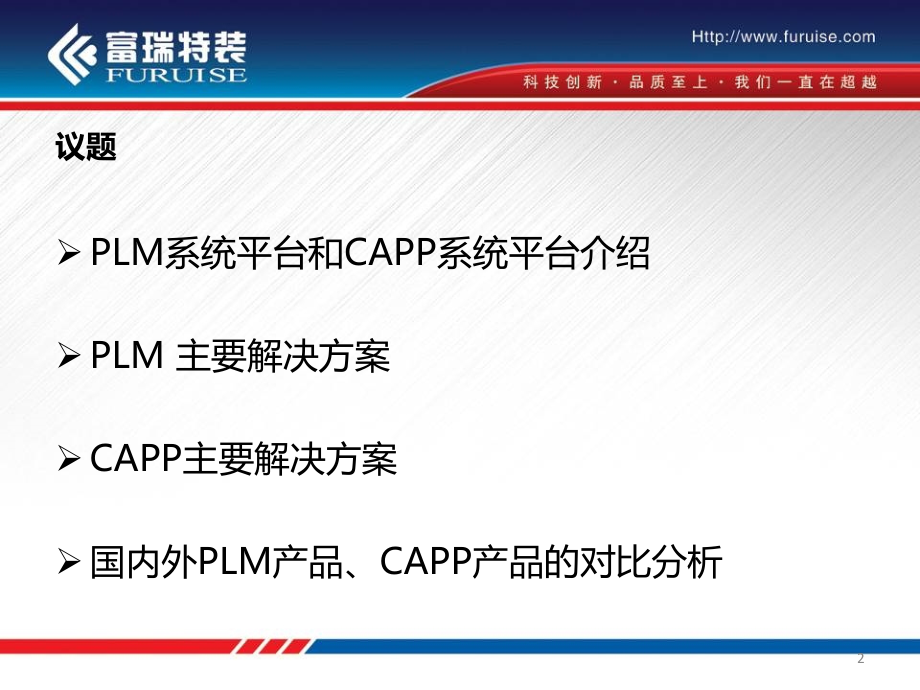

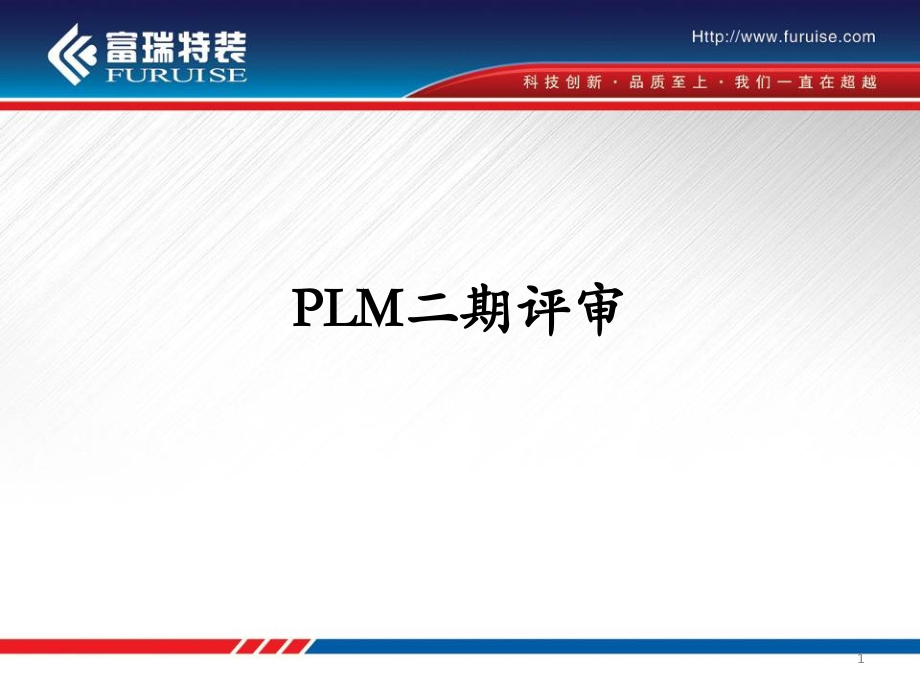

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,PLM,二期评审,1,议题,PLM,系统平台和,CAPP,系统平台介绍,PLM,主要解决方案,CAPP,主要解决方案,国内外,PLM,产品、,CAPP,产品的对比分析,2,PLM,系统主体平台介绍,应用模块,二维,CAD,集成,项目管理,变更管理,配置管理,PLM,（产品生命周期）系统平台,ERP,集成,工作流,红线批注,电子签名,编码管理,产品结构管理,CAD,数据规范审查,汇总报表,BOM,管理,3D,集成,平台,3,CAPP,（计算机辅助工艺设计）,系统主体平台介绍,应用模块,PLM,集成,项目管理,变更管理,编码管理,工艺图表,ERP,集成,工作流,红线批注,电子签名,汇总报表,工艺路线,材料定额,工时定额,工装管理,三维工艺,工艺管理,平台,4,PLM,系统主要解决方案,研发设计规范化和标准化（,CAD,数据规范化审查）,制定符合行业规范和产品上下游客户要求的标准化图纸模板，涉及,CAD,的版本、图纸幅面、图框格式、标题栏、明细栏、字体、比例、图层等制图规范；并制定符合各事业部及子公司产品的“通用件库”或“企标件库”。,提高目前各事业部和子公司技术研发部门薄弱的标准化管理意识，各事业部和子公司发布相关的“,CAD,制图规范”等制度，可以通过,PLM,平台进行约束，树立富瑞应有的标准化、规范化形象，实现技术图纸的继承和改良，对新晋的员工的培训产生支持。同时，实现后期对图纸上数据（名称、规格、材质、尺寸、,E-BOM,等）的提取并再应用。,5,PLM,系统主要解决方案,图文档管理,采用电子仓库的方式，对所有的图纸和文档进行集中管理，对于新建立的文件提供文件模板库，并提供对图纸快速浏览的工具。,文档在系统中有三种组织方式，一种是与产品和零部件相关的文件，如图纸、工艺文件、三维模型等，这些文件围绕零部件进行组织，便于查找和管理；一种是企业公用文档，如,ISO9000,质量文件、合同类等，这些通用文档可以放在图文档的文档树中进行管理；还有一种是项目类资料，如项目计划、任务分配、监控、变更等，放在项目树下进行管理。,结构化的数据集中管理，保证资料的关联关系，并压缩存储空间。防止批量的技术资料的流失给公司带来的损失，并解决技术人员离职时带来的交接困难，实现富瑞技术财富的沉淀和积累。,6,PLM,系统主要解决方案,工作流管理,将项目或产品研发设计、工艺设计的相关流程进行电子化，如，设计任务分配、新产品研发、改型产品设计、工程,/,项目变更、设计校审对等进行流程化管理，并通过流程引擎进行驱动，通过流程监控、任务箱提醒和流程汇总进行查询、监督和追踪。,提高对项目管理和设计任务等的分配效率，并通过工作流管理实现流程可视化，减少图纸打印频率，提高相关技术资料流转效率，又方便查询、监督和追踪。,7,PLM,系统主要解决方案,权限与安全性管理,提供完备的权限管理模式，包括两种，一种针对角色的授权管理；一种是细化到零部件的授权管理等。,角色的定义包含：总工、技术经理、主管、项目,/,产品负责人、采购、生管、质量等，建立后就需要对角色分配一定的权限。具体可以选择的权限由浏览、创建、编辑、删除、检入、检出、发布、重发布、归档、借用、复制、,BOM,导出、导入、导出、打印、工艺汇总、外部引用等等，角色具有了相应权限，才能执行相应的操作。,通过权限控制，提高技术资料的安全性和传递的可控性。,8,PLM,系统主要解决方案,产品结构树与配置管理,提供产品结构管理，以结构树的方式显示产品的装配组成关系。在产品结构树的基础上，可以进一步实现产品的变型设计；实现产品结构对应的,BOM,输出（,E-BOM,转化,P-BOM,、,M-BOM,）。,产品结构树的创建有两种方式：一种是手工创建；另外一种是通过批量检入图纸的方式自动创建。手工创建适用于新产品的建立，并进行结构化配置；批量检入方式适合于对历史图纸的检入整理。设计过程中如果先绘制总装图，也可以通过批量检入把总装图中的结构提取出来，生成产品的结构树。,批量检入极大地缩短历史图纸检入的时间，原理是一次把多个图纸文件导入到系统中，提取图纸中的明细栏和标题栏信息，根据图纸图号识别图纸之间的装配组成关系，自动构造产品结构树。,9,PLM,系统主要解决方案,数据查询,改变原先以“文件名”为条件的低效率查询方式，查询分为“产品”“零部件”、“图纸，文档”、“工艺文档”查询、“,3D,文档”查询、“文件夹”查询和“,3D,文件夹”查询。查询条件包括：属性名称：如名称，零件类型，图号，创建时间，设计人，材料等。或者文件名称，文件代号，文件类型，文件路径等。,支持通过模糊查询和多条件组合查询后，双击可以列出查询到的零件和图纸所属的部件和文件夹，其中零件所属的部件可以一直追溯到产品结点，节约历史数据查询时间，缩短改型设计周期。,10,PLM,系统主要解决方案,数据重用,数据重用提供了复制、借用、剪切三种类型。,复制：是在原有零部件基础上进行改型设计，复制时会把零部件下所有的图纸一同复制一份到新产品目录下，复制过程中系统对图纸对应的图号属性自动修改，以保证图号的唯一性。,借用：是在做新产品设计时，直接从现有产品选择通用零部件进行借用，借用时不进行图纸的拷贝操作，而仅是建立借用关系，以保证图纸的一致性。借用表示某个部件节点下需要借用另一个部件下的零件或组合件。,通过数据重用，可以减少图纸的二次重复设计工作量。,11,PLM,系统主要解决方案,版本控制,对版本的控制有大版本和工作版本之分，俗称，版本和版次之分。,文档,/,文档的版本控制从“新建”开始，经过“检出”、“检入”、“发布”，到“归档”的不同版本状态，每一次对文件的修改都会给文档留下一个新的版本，同时保留旧版本文档在产品数据管理数据库中。工作版本，是指设计阶段还未被审批通过的设计对象的版本，其一般形式为,a.1,、,a.2.,，工作版本用来记录图纸的设计和演变过程。发布版本，是指审批通过后的文件版本，如果其工作版本为,a.2,时被提交审批并通过，则其发布版本为,a,，以后在每一次更改通过后，将形成新版本,b,、,c,、,d,、,e.,。,通过版本和版次的控制，,保证数据的唯一性，同时避免版本混乱带来的采购或生产的错误和损失。,12,PLM,系统主要解决方案,报表（,BOM,）管理,可以自动汇总出的报表类型有：标准明细表、产品明细表、部件明细表、自制件明细表、标准件明细表、企标件明细表、图样目录明细表等，其中标准明细表报表格式已固定，其他明细表报表格式可由用户定制。,目前富瑞使用的报表主要有：产品明细表、图样目录。,同时，基于研发设计资料，可以汇总出,E-BOM,（设计,BOM,）。,报表（,BOM,）的自动输出，一方面避免目前手工整理带来的效率低下、数据易错和更新不及时等问题，另一方面也解决了系统集成带来的基础数据整理的便捷性。,13,PLM,系统主要解决方案,产品生命周期管理,通过模型创建、检入、检出、编辑、版本更新、校对、修改、审核、发布、归档、删除等动作，实现产品从概念设计到报废的全生命周期管理，同时，可以延伸至,3D,、,2D,、工艺规程、工艺卡、质检文件等全环节过程产品数据的管控。,通过产品生命周期的管理，可以确切地管控到产品在“任何环节的任何状态”，以实现数字化管控产品数据。,14,PLM,系统主要解决方案,电子签名,审核发布后的图纸应该有区别于正在设计图纸的标志，在图纸的标题栏的设计、审核、批准等位置填入相应人员的签名，使生产、采购等部门的人员能够清楚地区别正式有效的图纸。,有审核权限的人登录系统，启动流程进行审核，可以应用工作流的脚本程序设置自动签名方式，在流程任何提交时，对所有审核图纸进行签名。也可以手工选择签名。,支持签名的文件格式：图纸,DWG,和,EXB,，工艺文档,CXP,，,Word,文档，,Excel,文档。,签名的方式：工作流中设置签名节点。,签名的形式：文本或图片（手写体）或手写体文字。,15,PLM,系统主要解决方案,红线批注,对于图纸在审核、校对、交流等过程中，需要对图纸上的局部位置进行批注，通过红线批注，每个人员可以编辑或删除自己的批注。在流程退回或意见沟通中能够快速定位关注点，便于沟通，提高沟通效率,红线批注可以提升对图纸等技术资料的交流效率。,16,CAPP,系统主要解决方案,工艺图表（工艺流程卡、工艺卡片、装配工艺）,工艺图表提供了大量的工艺卡片摸板和工艺规程摸板,，,可以帮助工艺技术人员提高工作效率,缩短产品的设计和生产周期,，,有助于促进产品设计和生产的标准化,、,系列化,、,通用化,，,使得设计和生产规范化。,工艺图表适合于所有需要工艺卡片的场合,。,利用它提供的大量标准摸板,，,可以直接生成工艺卡片,，,也可以根据需要定制工艺卡片和工艺规程。,工艺图表，简单来讲，具备,CAD,制图功能、,OFFICE,文字和表格处理的功能和工艺知识库（常用工艺术语、常用工艺路线、设备和工装夹具的积累等）。工艺流程卡、工艺卡片和装备工艺的产品基础属性可以从,PLM,系统中自动提取生成。,17,CAPP,系统主要解决方案,工艺图表的特点,与,CAD,和,PLM,系统的完美结合,工艺图表能轻松制作工艺摸板，与,DWG/DXF/EXB,文件的输入，支持图形文件的插入和拷贝粘贴，提供工序图中需要的定位夹,具,符号库。,并且可以实现标题栏的数据重用。,快捷的各类卡片模板定制手段,工艺图表可以自动搜索单元格，只要点取要填写的区域，系统自动找到该单元格，和数据库关联的只要轻松一选，极大地提高工作效率。,所见即所得的填写方式,工艺图表填写卡片时，只要在要填写的单元格上一点，即进入填写状态，写入的文字直接按排版格式显示在单元格内，通过拷贝,/,粘贴功能，充分利用以前积累的各种字符文档。,18,CAPP,系统主要解决方案,工艺图表的特点,智能关联填写,工艺图表填写的内容可自动填写到相应的工序卡片，卡片上关联的单元格可自动关联，自动生成工序号，利用公共信息的填写功能，可一次完成所有卡片公共项目的填写。,丰富的工艺知识库,工艺图表提供专业的工艺知识库辅助用户填写工艺卡片，开放的数据库结构，允许用户自由扩充，定制自己的知识库。,基于网络的配置,如果在服务器上安全共享一个工艺图表的工艺知识库，就可以实现局域网中每台计算机都能够使用知识库，而不必对每台计算机里的工艺知识库进行维护。,19,CAPP,系统主要解决方案,工艺管理,工艺数据：支持在工艺,BOM,上组织、管理工艺路线、材料定额以及各种工艺类型的工艺数据。,版本管理：版本管理与文档的生命周期相关联，生命周期包含有新建、检入、检出、取消检出、发布、重发布、归档等状态，对应的文档有版本和工作版本之分。系统支持版本回滚和清除。,有效性管理：支持工艺数据的有效性管理，可以指定某一版本的工艺数据为有效版本。,SAP,的集成：实现在,PLM,的,E-BOM,的前提下，集成,ERP,的物料主数据信息，进行快速工艺的编制，并自动生成“产品综合明细表”、,P-BOM,和,M-BOM,的信息，并可支持数据库方式检核、检入,ERP,系统。,工艺汇总：实现各项工艺数据的统计和报表汇总，如：工时统计、材料定额等。,20,PLM,系统与,CAPP,系统扩展模块简介,项目管理：,1,、项目计划管理：,项目经理或专人制定项目计划，分配每个任务的时间、执行人及任务结果，规划整个项目时间。,b),支持项目的,WBS,计划分解，支持根据,WBS,模板创建项目计划；,c),支持以甘特图方式展示项目计划。,d),可以进行项目、任务的预警及提醒设置，便于项目监控。,e),通过人员负荷计算有效实现项目人员分配。,21,PLM,系统与,CAPP,系统扩展模块简介,项目管理：,2,、项目交付物管理：,a),按照项目任务节点组织交付物。,b),支持项目任务上预先进行交付定义。,c),每个交付物可以指定具体的交付归档位置。,22,PLM,系统与,CAPP,系统扩展模块简介,项目管理：,3,、项目执行管理,a),可以接收任务、提交流程、归档交付物与完成任务。,b),任务执行过程中维护任务交付物的增、删、改，并可进行生命周期操作。,c),任务负责人通过实时填写任务的工作日志来反馈工作问题与进度。,d),项目执行过程中可手动或服务端定期刷新项目任务的执行情况。,e),项目执行过程中根据实际情况项目经理可以调整项目时间计划与项目参与人等。,23,PLM,系统与,CAPP,系统扩展模块简介,项目管理：,4,、项目过程（监控）管理,a),项目监控人员通过项目监控，可以手动变更项目及其子孙任务的实际计划与负责人等。,b),项目正式发布后的执行变更都有变更历史痕迹保留。,c),项目预警与提醒：可以根据设定的预先提醒时间偏差率与项目执行中进度状态偏差率的预警与提醒规则进行项目预警与提醒，做到事中控制。,d),可以对项目的执行情况进行各种查询与统计。,24,PLM,系统与,CAPP,系统扩展模块简介,ERP,（,SAP,）集成：,支持将,PLM,系统中的零部件数据传递到,ERP,系统。,支持将,PLM,系统中和,CAPP,系统中的产品结构（,BOM,）数据传递到,ERP,系统。,支持将,CAPP,系统中的工艺路线数据传递到,ERP,系统。,实现在设计过程中反查,ERP,中的物料信息。,25,PLM,系统与,CAPP,系统扩展模块简介,物料主数据集成：,可以生成物料编码、图号或文件编号等。,可以根据企业的编码规则进行规则的定义。,可以增加多条规则，对任一规则可以增加规则组成字段，对于字段的属性可以进行定义，如字段名称、字段长度、字段类型、流水码等。,每个编码规则都可具有独立的权限，可以选择哪些用户可以访问该规则，对于每个用户可以设定是否有“规则维护”、“申请编码”、“生成编码”、“输出编码”、“修改所有人编码”等具体权限。,支持将物料主数据平台（,ITEAM,）中的物料主数据的所有信息放到一个平台上进行创建、查询、废删、审核、导入,SAP,等操作，将物料基础数据平台化。,26,国内外,PLM,和,CAPP,产品的对比差异,1,、国外大型,PLM,的产品背景均以自家三维设计软件为基础，结合行业客户应用，开发出,PDM,管理软件，如三巨头中，达索（,ENOVIA,）有,CATIA,（航空、汽配）、西门子（,Teamcenter,）有,UG,（机电）、,PTC,（,Windchill,）有,PRO-E,（机械）。,2,、产品大多在,90,年代末面世，国外大型企业的,业务管理经验丰富，,产品实施过程中的二次开发能力强大，对于自身的三维设计软件集成较好。,3,、国内化进程：目前全部依托代理商和服务商进行实施和售后支持。目前，从国内化进程上来讲（二维、工艺指导生产），正在进一步融合国内国情，特别是国标。客户数量总和,200,家左右。,1,、以,CAXA,为代表，根据中国用户特点整合了原有系列产品，形成了面向装备制造、汽配、航空、机械等行业的,CAXA PLM,解决方案，产品线完整（包括电子图板、工艺图表、实体设计、,PDM,、,CAPP,、,MPM,系列解决方案）。,2,、,CAXA PLM,多面世于,20,世纪初，在国家标准化委员会和政府的推动下快速发展，目前，在国内装备制造业的项目实施经验较多，能够完整集成自身三维设计软件，集成国外三维设计软件的能力较弱，需要二次开发。,3,、目前,CAXA PLM,国内市场占有率处于第一位。客户数量,1000,多家。,一、产品背景,27,国内外,PLM,和,CAPP,产品的对比差异,包含：项目管理、图文档管理、产品结构和配置管理、协同工作流管理、产品生命周期管理等。,优势：功能更加复杂，产品在数据库支持上和二次开发能力上更强大。,劣势：在产品和流程的实施配置的灵活性上较差，用户上手速度较慢，实施周期较长，风险较高，很多国内企业通过几年的时间实施，最终只实现图文档管理。,包含：项目管理、图文档管理、产品结构和配置管理、工作流管理、产品生命周期管理等。,优势：功能比较全面，产品和配置较灵活，对二维,CAD,的集成较好，实施周期较国外少三分之一，风险较低。系统开放性较好。,劣势：产品数据库层面稍弱，对于国外三维设计软件的完全集成稍差，目前能够做到浏览、出检入、版本控制、三维数据规范检查等数据管理性操作。,二、产品功能面和实施风险评估,28,国内外,PLM,和,CAPP,产品的对比差异,国外目前还没有成熟的,CAPP,的解决方案，据了解，目前面世的,CAPP,产品极少，目前正在国内加紧收购和开发的进程。,目前国内大多数企业应用国外,PLM,，搭配使用国内,CAPP,来实现设计研发和工艺数据一体化。,CAXA CAPP,解决方案起步较早，产品面各方面比较成熟,，,基于统一平台的设计、工艺管理一体化解决方案，提供从工作组企业级,供应链的完整,的工艺,CAPP,解决方案。,目前涵盖,CAPP,产品解决方案有：工艺图表（工艺规程、工艺卡、工艺知识库）、工艺汇总、工艺管理。,三、,CAPP,产品面,29,Teamcenter,Matrix One,Windchill,CAXA V5,厂家,西门子,达索,参数科技,数码大方,三维,UG,Catia,Pro/e,实体设计,架构,C/S,和,B/S,架构并存。,提供,Web,方式的浏览界面，但是数据创建和数据更新主要还是依赖传统的客户机模式。,B/S,架构。,三层体系结构，支持,SUNJ2EE,规范，具有非常灵活的业务层逻辑定义机制。,B/S,架构。,三层体系架构，遵循,SUNJ2EE,规范，具有非常灵活的业务层逻辑定义机制。,C/S,和,B/S,架构并存。,数据创建和数据更新主要依赖客户机模式，支持,web,浏览界面。,行业,国防电子、汽车、工程机械、消费品,航空航天、汽车机车、能源动力、机电制造,国防电子、汽车、工程机械、消费品,工业、制造,实施,提供,API,和管理端工具，客户端几乎要,100%,客制化。对于实施者来说，难度大，实施周期长，当然，优点是可以客制化。代理商实施。,凭借其在三维领域的霸主地位，及在高端制造业的地位，产品比较强势，客制化程度较低，但实施难度相对较小。代理商实施。,使用,JavaApplet,技术，界面友好，客制化程度较高，但也因此实施难度相对较大。代理商实施。,主厂直接技术支持，加上国内数量庞大的二维设计基础，服务响应速度快，且实施更适合国情。主厂实施。,30,Teamcenter,Matrix One,Windchill,CAXA V5,三维集成,对,Catia,、,Pro/e,、,UG,、,SolidWorks,有集成，对,UG,集成度最高,对,Catia,、,Pro/e,、,UG,、,SolidWorks,有集成，对,Catia,和,SolidWorks,集成度最高。,对,Catia,、,Pro/e,、,UG,、,SolidWorks,有集成，对,Pro/e,集成度最高。,对,Catia,、,Pro/e,、,UG,、,SolidWorks,有集成，对实体设计集成度最高。,PLANT 3D,集成,无,无,无,无,SAP,集成,有专有集成模块，但软件及实施成本较高,有专有集成模块，但软件及实施成本较高,有专有集成模块，但软件及实施成本较高,有集成模块，软件及实施成本较低,二次开发,在,JAVA,平台下，提供成熟全面的,API,接口，对象管理完善，二次,开发需要专业知识。,采用,MQL/TCL/TK,、,JAVA/XML,相结合的方式进行，支持新老开发人员的灵活选择。,提供接口，但开放性不足。,在,.net,平台下，提供二次开发接口。,客户,沈阳金杯、常熟开关厂、上海日立,丰田（中国）、上海贝尔阿尔卡特、上海汇众汽车,华为集团、长安汽车、一汽技术中心,陕西汽车、东风汽车、兰石四方、航天科工集团,网址,西门子 参数科技,32,
