三、工具式模板.ppt

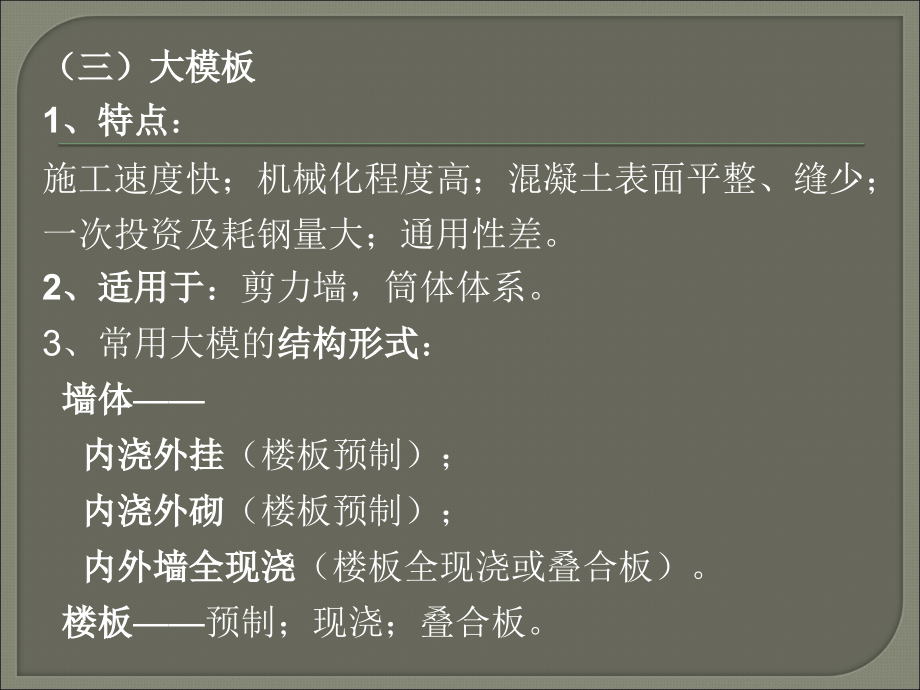

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,（三）大模板,1、特点,：,施工速度快；机械化程度高；混凝土表面平整、缝少；,一次投资及耗钢量大；通用性差。,2、适用于,：剪力墙，筒体体系。,3、常用大模的,结构形式,：,墙体,内浇外挂,（楼板预制）；,内浇外砌,（楼板预制）；,内外墙全现浇,（楼板全现浇或叠合板）。,楼板,预制；现浇；叠合板。,1、,大模板的构造,：,（分为固定式和拼装式）,准备中的大模板,面板,钢板（厚,t,=35mm）；,竹、木胶合板（,t,=1520mm），,易安线条、做图案。,水平加劲肋,65或 65，间距,L,=300500mm。,竖楞,每道两根65或80，背靠背，间距11.2,m。,支撑桁架,（24榀）。,稳定调整机构,及,附件,（底脚螺栓、穿墙螺栓、,30,管、卡具、操作平台）。,穿墙螺栓的连接构造,2、,设计计算,方法：（先计算混凝土的侧压力）,面板,（,L,/,t,）,100,按小挠度连续板计算，,只设水平加劲肋时取1米宽按连续梁计算强度、挠度，,有水平、垂直加劲肋时取一个区格按三边固定一边简支计算。,加劲肋,按以竖楞为支承的连续梁计算，计算时考虑与面板共同工作，,按组合截面计算截面抵抗矩，验算强度、刚度。,竖楞,按以穿墙螺栓为支承的连续梁计算，考虑与板、加劲肋协同工作。,小角模与平模的连接固定方法,螺栓固定,插销固定,3、,组合方案：,平模,纵横墙不同时浇，,外墙为预制或砌筑；,大角模,稳定性好，接缝在中间；,小角模,内外全现浇，纵横墙同时浇；,筒子模,电梯井内模等。,4、大模板的连接与支承,：,（1）内外墙相对两模板,穿墙螺栓拉紧（顶部可用卡具）；,（2）外墙外模板,的支承方法,支承于三角架,的钢平台上（三角架挂于下层）；,悬挂于内墙,模板上；,提模,（爬模）。,外模板支承于,三角挂架上,外墙外模,外墙内模,穿墙螺栓,三角挂架,内墙模板,外墙内模,外墙外模,外模板悬挂于内墙模板上,5、,施工要点,：,安装前刷好隔离剂；,对号入座，按线就位，调平、调垂直后，穿墙螺栓及卡具拉牢；,混凝土分层浇捣，门窗洞口两侧等速浇筑；,混凝土强度达到1,N/mm2,后可拆模（拆后养护），达到4,N/mm2,后可安装楼板（常加硬架）；,存放时按自稳角斜放，面对面。,筒模构造,（四）滑升模板,施工原理,是在构筑物或建筑物底部，沿其墙、柱、梁等构件的周边一次性组装高,1.2m,左右的滑动模板，随着向模板内不断地分层浇筑混凝土，用液压提升设备使模板不断地向上滑动，直到需要浇筑的高度为止。用滑升模板施工，可以节约模板和支撑材料，加快施工速度和保证结构的整体性。但模板一次性投资大，耗钢量多，对建筑的立面造型和构件断面变化有一定限制。,液压滑升模板构造,支承杆,提升架,千斤顶,围圈,围圈支托,模板,操作平台,平台桁架,栏杆,外挑三角架,外吊脚手架,内吊脚手架,混凝土墙体,（五）爬升模板,有爬架爬升模板有爬架爬升模板的工艺原理，是以建筑物的混凝土墙体结构为支承主体，通过附着于已完成的混凝土墙体结构上的爬升支架或大模板，利用连接爬升支架与大模板的爬升设备，使一方固定，另一方作相对运动，交替向上爬升，完成模板的爬升、下降、就位和校正等工作。,爬升模板构造,无爬架爬升模板,无爬架爬模的特点是取消了爬架，模板由,A,、,B,两类型组成，爬升时,A,、,B,两种类型模板互为依托，用提升设备使两类型相邻模板交替爬升，适用于混凝土外墙的外侧模板。,A,、,B,两类型模板中，,A,型模板为窄板宽,0.91.0m,（图,35,、,36,），高度大于两个层高，,B,型模板宽,2.43.6m,，高度略大于层高，与下层墙体稍有搭接，以避免漏浆，两种模板交替布置，,A,型布置在纵横墙交接处或较长墙的中间。,爬升模板布置示意图,爬模装置背立面,1B,型模板；,2,三角爬架；,3,爬杆；,4,卡座；,5,连接板；,6,知斤顶,7,千斤顶座；,8A,型模板；,9,支承竖楞,(b)A,型模板爬升,(a),模板安装校正，浇筑混凝土,(c)B,型模板爬升校正，浇筑混凝土,（六）,台模,（飞模、桌模）,工具式模板，主要用于浇筑平板式或带边梁的楼板，一般是一个房间一块台模。,正在起吊中的飞模,（七）,隧道模,用于同时整体浇筑墙体和楼板的大型工具式模板，能将各开间沿水平方向逐段逐间整体浇筑，故施工的建筑物整体性好、抗震性能好、施工速度快。,但模板的一次性投资大，模板起吊和转运需较大的起重机。,（八）早拆模板构造示意图,早拆模板构造示意图,早拆模板构造,钢筋,现浇板,用栓钉与钢梁焊接,钢梁,压型钢板,（七）压型钢板做永久式模板,压型钢板模板,
