《电气控制与PLC技术》课程设计任务书（二）

一、设计课题：
组合机床PLC控制系统设计

二、设计目的：
1．进一步巩固电气与PLC控制的基本知识；
2．掌握设备电气控制系统的原理设计、施工设计的方法；
3．掌握PLC程序的设计及调试方法；
4．掌握电气线路安装与调试方法；
5．学会查阅有关专业资料及设计手册。

三、设计任务及要求：
1． 根据组合机床加工工艺要求，确定控制方案，设计合理的硬件原理图；
2． 以顺序控制设计法为主设计PLC程序，并进行模拟调试；
3． 正确计算选用电气（含PLC），列电气一览表；
4．编写设计说明书（方案的确定、设计环节的考虑及必要说明等）及设备的使用说明；
5．绘制有关图纸： （手画用三号图纸，计算机绘图用A4纸）
① 硬件原理图 ② 控制板内接线图
③ 控制面板接线图 ④ 电气互连图

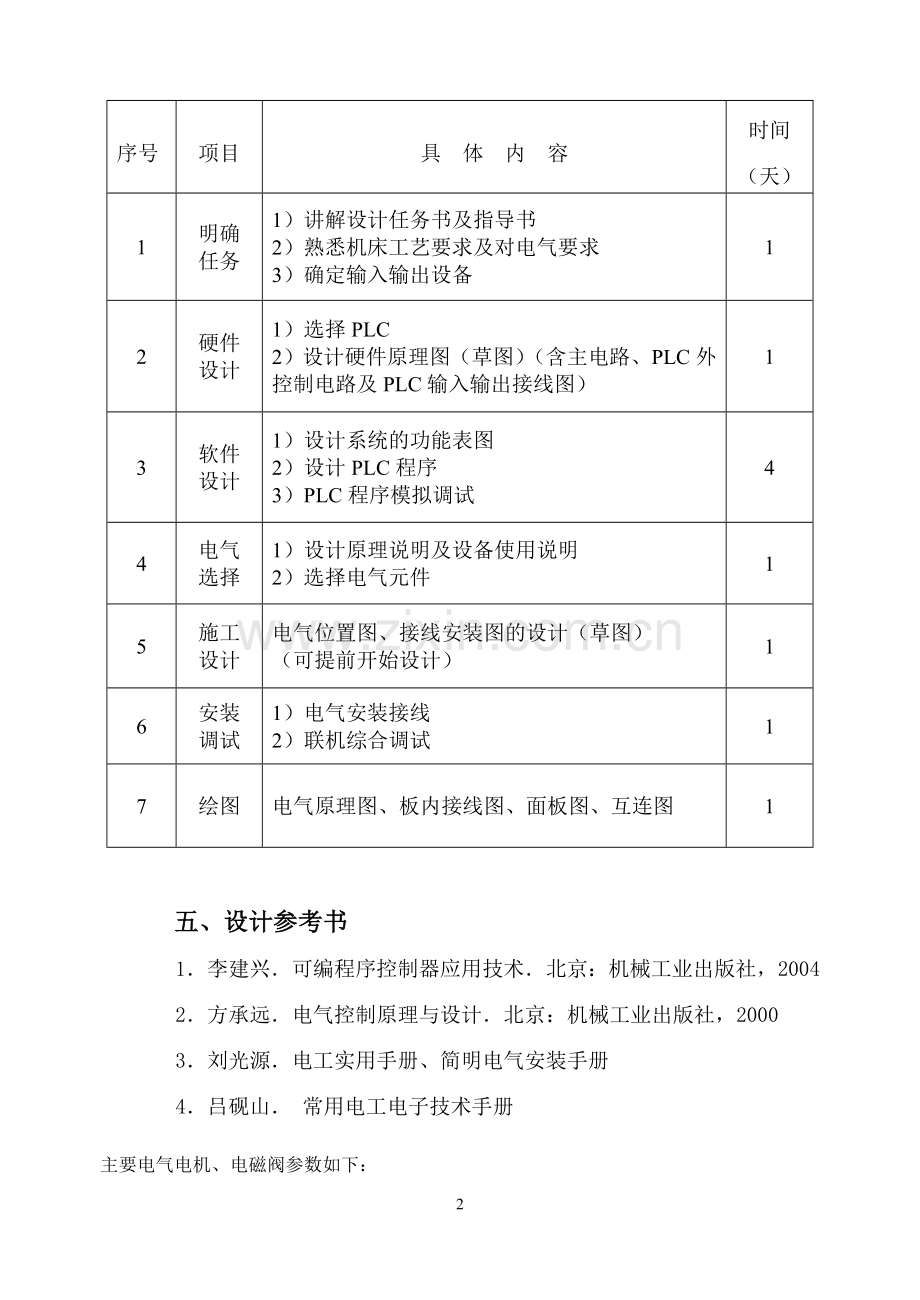

四、设计时间安排： （共2周）
序号
项目
具 体 内 容
时间（天）
1
明确
任务
1）讲解设计任务书及指导书
2）熟悉机床工艺要求及对电气要求
3）确定输入输出设备
1
2
硬件
设计
1）选择PLC
2）设计硬件原理图（草图）（含主电路、PLC外控制电路及PLC输入输出接线图）
1
3
软件
设计
1）设计系统的功能表图
2）设计PLC程序
3）PLC程序模拟调试
4
4
电气
选择
1）设计原理说明及设备使用说明
2）选择电气元件
1
5
施工
设计
电气位置图、接线安装图的设计（草图）
（可提前开始设计）
1
6
安装
调试
1） 电气安装接线
2） 联机综合调试
1
7
绘图
电气原理图、板内接线图、面板图、互连图
1

五、设计参考书
1． 李建兴．可编程序控制器应用技术．北京：机械工业出版社，2004
2．方承远．电气控制原理与设计．北京：机械工业出版社，2000
3．刘光源．电工实用手册、简明电气安装手册
4．吕砚山． 常用电工电子技术手册

主要电气电机、电磁阀参数如下：
1）左、右2铣削头电动机：JO2-41-4，4.0kw，1440转/分，380V，8.4A；
2）立、右1铣削头电动机：JO2-32-4，3.0kw，1430转/分，380V，6.5A；
3）液压泵电动机：JO2-22-4，1.5kw，1410转/分，380V，3.49A；
4）电磁阀：二位二通阀 Z22 DO-25，直流24V，0.6A，14.4W；二位四通阀 Z 24 DW-25，直流24V，0.6A，14.4W；二位二通阀 Z 22 DO-25，直流24V，0.6A，14.4W。
