钢筋加工检验批质量验收记录表(I).doc

QESM/F518022182

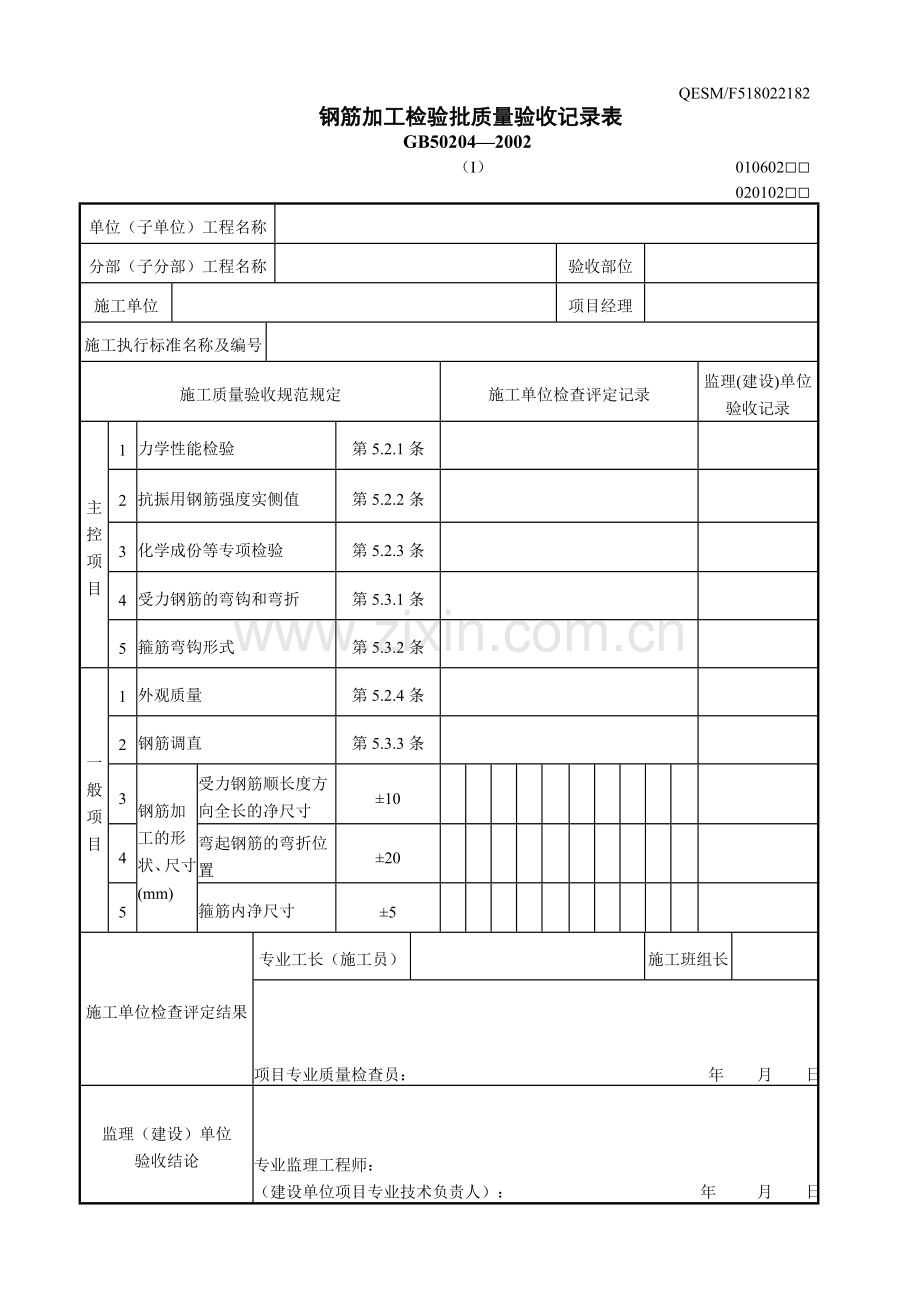

钢筋加工检验批质量验收记录表
GB50204—2002
（Ⅰ） 010602□□
020102□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位
验收记录
主
控
项
目
1
力学性能检验
第5.2.1条

2
抗振用钢筋强度实侧值
第5.2.2条

3
化学成份等专项检验
第5.2.3条

4
受力钢筋的弯钩和弯折
第5.3.1条

5
箍筋弯钩形式
第5.3.2条

一般项目
1
外观质量
第5.2.4条

2
钢筋调直
第5.3.3条

3
钢筋加工的形状、尺寸(mm)
受力钢筋顺长度方向全长的净尺寸
±10

4
弯起钢筋的弯折位置
±20

5
箍筋内净尺寸
±5

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

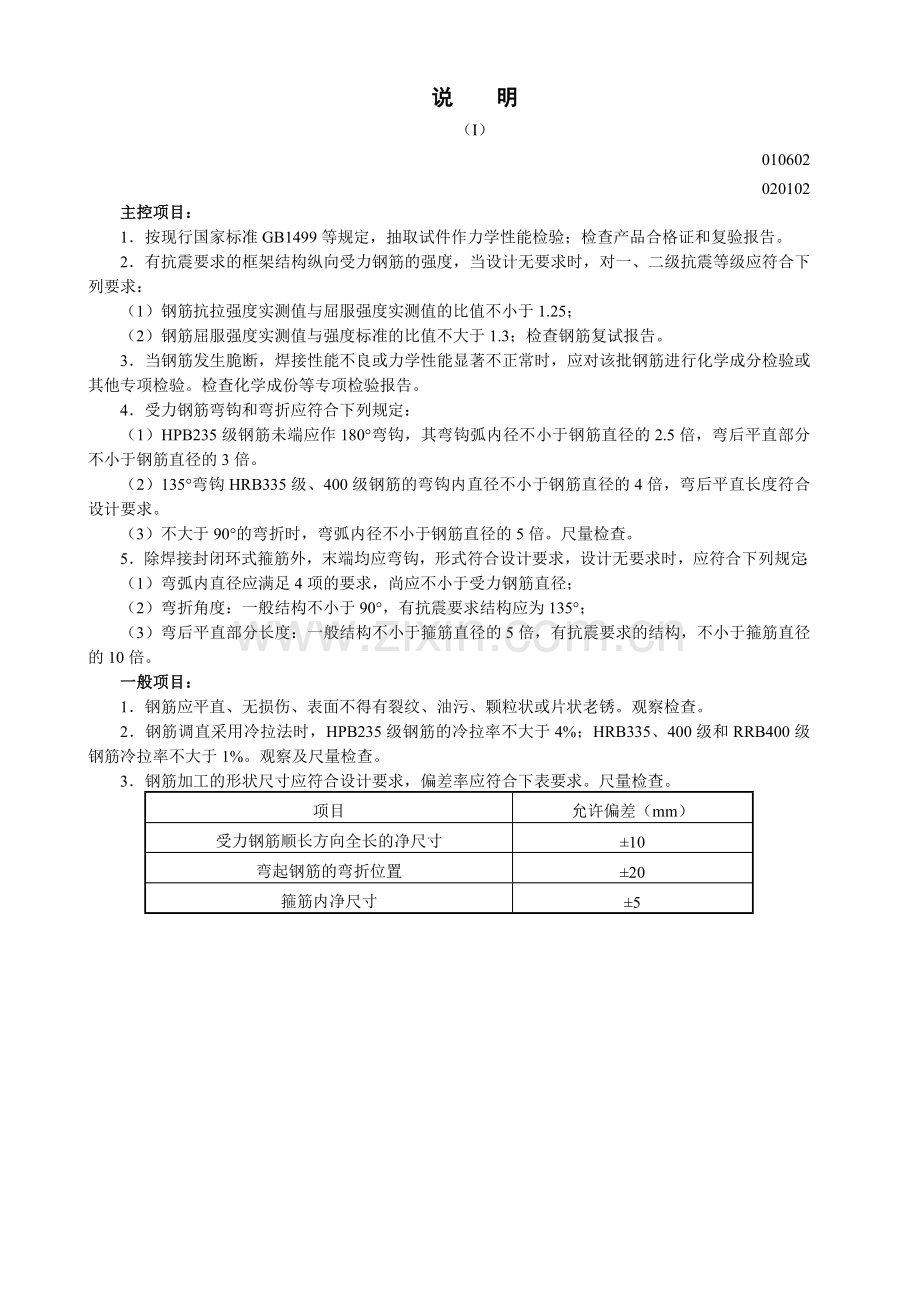

说 明
（I）
010602
020102
主控项目：
1．按现行国家标准GB1499等规定，抽取试件作力学性能检验；检查产品合格证和复验报告。
2．有抗震要求的框架结构纵向受力钢筋的强度，当设计无要求时，对一、二级抗震等级应符合下列要求：
（1）钢筋抗拉强度实测值与屈服强度实测值的比值不小于1.25；
（2）钢筋屈服强度实测值与强度标准的比值不大于1.3；检查钢筋复试报告。
3．当钢筋发生脆断，焊接性能不良或力学性能显著不正常时，应对该批钢筋进行化学成分检验或其他专项检验。检查化学成份等专项检验报告。
4．受力钢筋弯钩和弯折应符合下列规定：
（1）HPB235级钢筋未端应作180°弯钩，其弯钩弧内径不小于钢筋直径的2.5倍，弯后平直部分不小于钢筋直径的3倍。
（2）135°弯钩HRB335级、400级钢筋的弯钩内直径不小于钢筋直径的4倍，弯后平直长度符合设计要求。
（3）不大于90°的弯折时，弯弧内径不小于钢筋直径的5倍。尺量检查。
5．除焊接封闭环式箍筋外，末端均应弯钩，形式符合设计要求，设计无要求时，应符合下列规定：
（1）弯弧内直径应满足4项的要求，尚应不小于受力钢筋直径；
（2）弯折角度：一般结构不小于90°，有抗震要求结构应为135°；
（3）弯后平直部分长度：一般结构不小于箍筋直径的5倍，有抗震要求的结构，不小于箍筋直径的10倍。
一般项目：
1．钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈。观察检查。
2．钢筋调直采用冷拉法时，HPB235级钢筋的冷拉率不大于4%；HRB335、400级和RRB400级钢筋冷拉率不大于1%。观察及尺量检查。
3．钢筋加工的形状尺寸应符合设计要求，偏差率应符合下表要求。尺量检查。
项目
允许偏差（mm）
受力钢筋顺长方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
