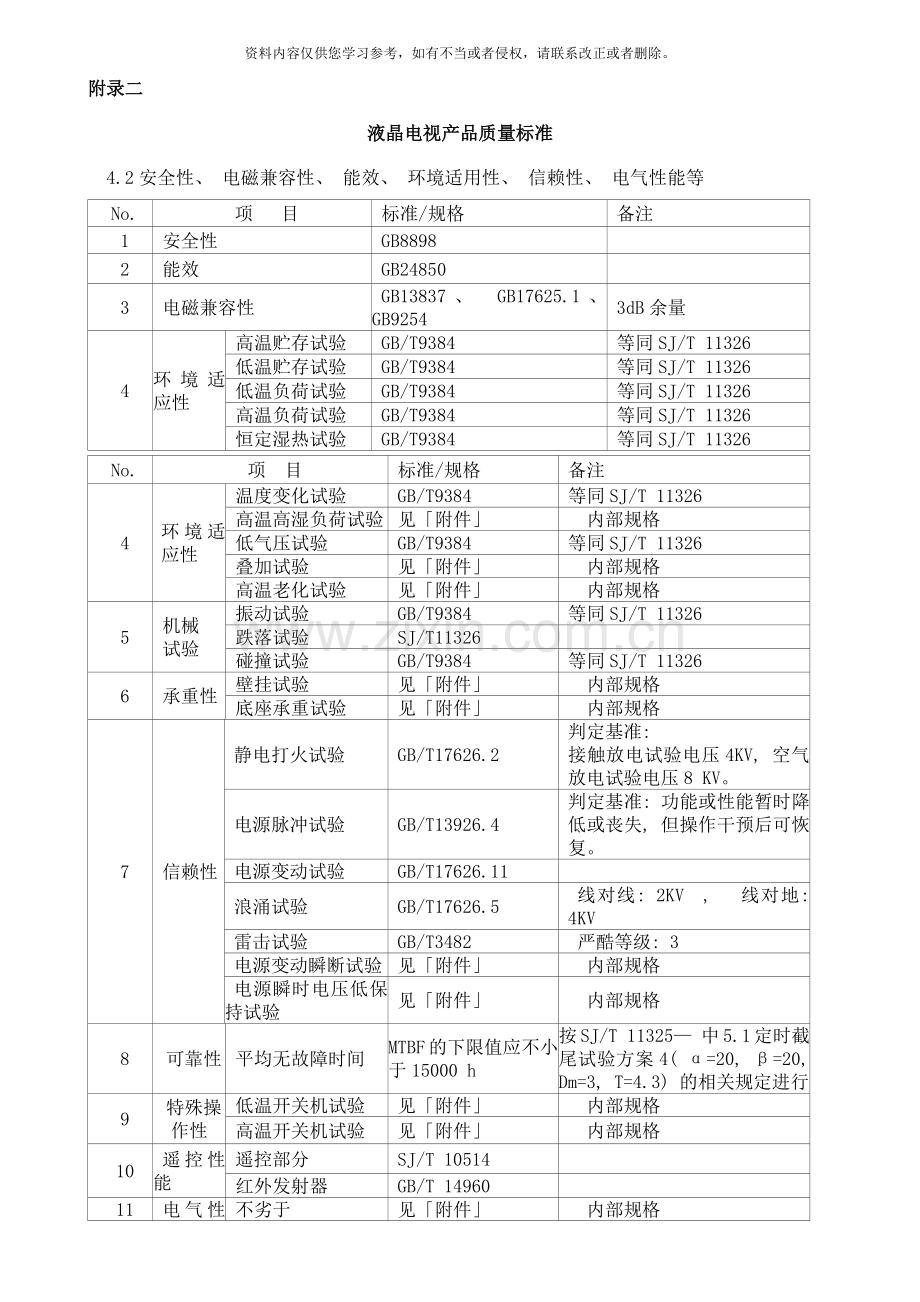

附录二
液晶电视产品质量标准
4.2安全性、 电磁兼容性、 能效、 环境适用性、 信赖性、 电气性能等
No.
项 目
标准/规格
备注
1
安全性
GB8898

2
能效
GB24850

3
电磁兼容性
GB13837、 GB17625.1、 GB9254
3dB余量
4
环境适应性
高温贮存试验
GB/T9384
等同SJ/T 11326
低温贮存试验
GB/T9384
等同SJ/T 11326
低温负荷试验
GB/T9384
等同SJ/T 11326
高温负荷试验
GB/T9384
等同SJ/T 11326
恒定湿热试验
GB/T9384
等同SJ/T 11326

No.
项 目
标准/规格
备注
4
环境适应性
温度变化试验
GB/T9384
等同SJ/T 11326
高温高湿负荷试验
见「附件」
内部规格
低气压试验
GB/T9384
等同SJ/T 11326
叠加试验
见「附件」
内部规格
高温老化试验
见「附件」
内部规格
5
机械
试验
振动试验
GB/T9384
等同SJ/T 11326
跌落试验
SJ/T11326

碰撞试验
GB/T9384
等同SJ/T 11326
6
承重性
壁挂试验
见「附件」
内部规格
底座承重试验
见「附件」
内部规格
7
信赖性
静电打火试验
GB/T17626.2
判定基准:
接触放电试验电压4KV, 空气放电试验电压8 KV。
电源脉冲试验
GB/T13926.4
判定基准: 功能或性能暂时降低或丧失, 但操作干预后可恢复。
电源变动试验
GB/T17626.11

浪涌试验
GB/T17626.5
线对线: 2KV ,  线对地: 4KV
雷击试验
GB/T3482
严酷等级: 3
电源变动瞬断试验
见「附件」
内部规格
电源瞬时电压低保持试验
见「附件」
内部规格
8
可靠性
平均无故障时间
MTBF的下限值应不小于15000 h
按SJ/T 11325— 中5.1定时截尾试验方案4( α=20, β=20, Dm=3, T=4.3) 的相关规定进行。
9
特殊操作性
低温开关机试验
见「附件」
内部规格
高温开关机试验
见「附件」
内部规格
10
遥控性能
遥控部分
SJ/T 10514

红外发射器
GB/T 14960

11
电气性能
不劣于
见「附件」
内部规格
12
环保性
中国RoHS
《电子信息产品污染控制管理办法》、

有毒有害物质含量
SJ/T11363「电子信息产品中有毒有害物质的限量要求」
能够不符合含量限值要求, 但必须在说明书中说明( 见下一项要求)
说明书、 后盖铭牌标识
SJ/T11364「电子信息产品污染控制标识要求」
①说明书要有《产品中有毒有害物质或元素的名称及含量表》; ②铭牌上要有环保使用期限标志
包装材料回收标志
GB18455「包装回收标志」
发泡胶、 包装袋、 纸箱等包装材料都必须有回收标志

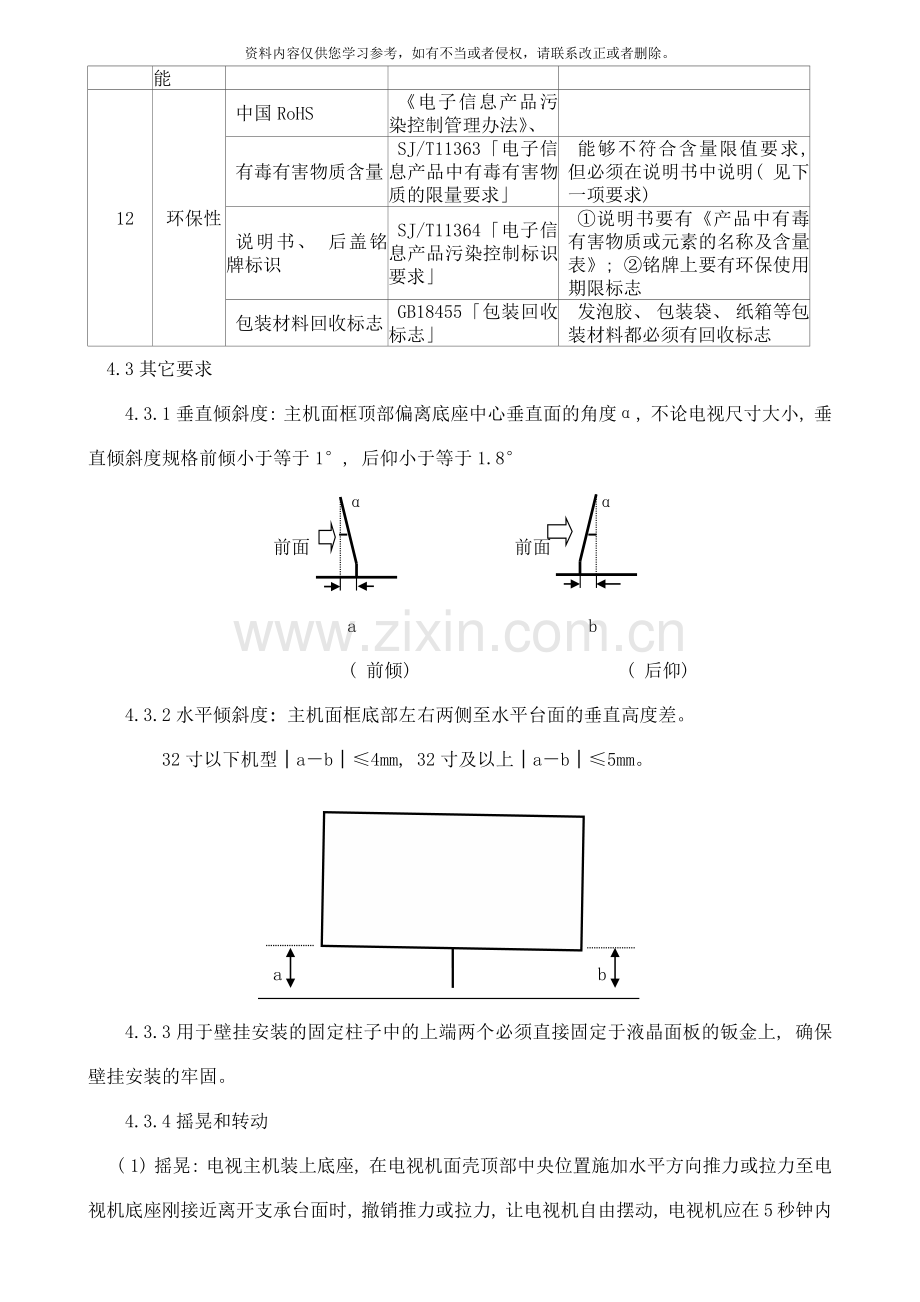

4.3其它要求
4.3.1垂直倾斜度: 主机面框顶部偏离底座中心垂直面的角度α, 不论电视尺寸大小, 垂直倾斜度规格前倾小于等于1°, 后仰小于等于1.8°
α　　 　　　　　　　　　　α
前面 前面

a b
( 前倾) ( 后仰)
4.3.2水平倾斜度: 主机面框底部左右两侧至水平台面的垂直高度差。
32寸以下机型│a－b│≤4mm, 32寸及以上│a－b│≤5mm。

a b
4.3.3用于壁挂安装的固定柱子中的上端两个必须直接固定于液晶面板的钣金上, 确保壁挂安装的牢固。
4.3.4摇晃和转动
( 1) 摇晃: 电视主机装上底座, 在电视机面壳顶部中央位置施加水平方向推力或拉力至电视机底座刚接近离开支承台面时, 撤销推力或拉力, 让电视机自由摆动, 电视机应在5秒钟内完全停止摆动。摆动过程中, 应没有异响。
( 2) 转动( 限于可水平转动的产品) : 电视主机装上底座, 在电视机面壳左右两侧中间位置施加水平方面推力1.0~2.0kgf, 电视机应平滑转动。小于下限力和大于上限力转动均视为超出规格。
4.3.5外包装箱手把或手扣必须完好并合上。
4.3.6不同型号、 不同批次产品的白平衡、 色调要一致。
4.3.7使用环境温度: -10℃~40℃(液晶面板在0℃以下出现质量问题能够豁免)。
4.3.8电源使用范围: 100-250V/AC。
4.3.9液晶面板等级和缺陷规格:
( 1) 液晶面板等级: A级或A级以上。
缺陷规格
项目
A级或A级以上标准
备注
亮点
1个点随机排布
N≤2 A区0 ; B区≤2
N为数量
2个点相连
N≤0

3个点相连
N≤0

亮点间的距离
L≥5mm

暗点
1个点随机排布
N≤7 A区≤1; A+B区≤6

2个点相连
N≤0

3个点相连
N≤0

暗点间的距离
L≥5mm
L为长度
亮点与暗点总数
N≤5

异物导致的黑/白/亮点
0.5＜D≤1.2mm, N≤10
D为面积
异物导致的黑/白/亮线
0.15＜W≤0.25mm, 0.3＜L≤10mm N≤4
W为宽
Mura( 画面局部不均匀)
使用透过率为3%的ND滤光片在50%亮度的画面检查确认

竖线、 横线和十字交叉线不良
不允许有

( 2) 双方约定能够使用A级以外液晶面板时, 亮点占生产批次台数的比例＜5%。
4.3.10遥控器性能稳定性
遥控器正常使用下的平均无故障为15万次, 遥控器P板表面进行抗氧化处理。
4.3.11底座的可装配性和稳定性
( 1) 底座与主机的组装配合要顺畅, 组立简单。
( 2) 与主机配合牢靠, 没有翻倒和固定轴断裂等危险。
( 3) 满足本附件2.4.2中底座承重试验。
4.4产品本体上的标识。产品本体或后盖铭牌必须有以下项目内容:
a.制造商名称: 北京 电子集团有限责任公司
b. 注册商标;
c.产品型号、 产品名称;
d.适用供电电源性质、 额定电源电压、 电源频率、 功耗;
e.警告用户防止触电标志;
f.中国国家强制认证( CCC) 标志
g.产品序列号、 商品编码( 条形码)
h.生产日期: 年、 月、 日
i.环保使用期限标志:

( 环保产品) ( 非环保产品)
4.5 包装箱上标识。外包装箱上必须有以下项目内容:
a.制造商名称: 北京 电子集团有限责任公司
b. 注册商标名称及图案
c.产品型号、 产品名称
d.生产日期: 年、 月、 日
e.包装件最大外型尺寸, mm: L×B×H
f.包装质量: 单位为千克( kg)
g.小心轻放、 怕湿、 向上、 堆放码层数极限及其它有关危险的警告标记
h.产品颜色标识
i.显示的有效屏幕尺寸( 单位为厘米CM)
j.采用技术标准号: Q/SYTF01-
k.产品合格证
l.纸箱回收利用标志
m.包装数量
n. 售后服务热线:
o.商品编码( 条形码)
4.6 使用说明书
应符合GB 5296.2、 SJ/T 11364和SJ/T 11343附录E的规定。应有以下项目:
a.制造商名称、 地址、 商标
b.产品名称、 型号
c.产品性能特点
d.产品部件
e.使用方法
f.注意事项
g.保养和维护
h.安放和安装
i.其它要求: 说明书封面或首页上, 应标注如”使用产品前请仔细阅读本使用说明书, 并请妥善保管”等字样
j.执行标准编号
k.产品参数:
A.最大可视图像尺寸
B.亮度
C.对比度
D.固有分辨力
E.可视角
F.清晰度
G.色域覆盖率
H.运动图像拖尾时间
I.声音特性
J.整机消耗功率
K.质量

「附件」
液晶电视企业标准(摘选)
1 常温主要性能要求
1.1液晶电视的常温主要性能要求: 按SJ/T11343- 标准修改
序号
项 目
单位
性能要求
试验方法
1
亮度
cd/m2
24”( 含) 以下-----≥250 ≥26”～42”( 含) ----≥350 42” 以上-------≥400

SJ/T 11348
2
对比度
倍
≥150 : 1
SJ/T 11348
3
亮度均匀性
%
≥75
SJ/T 11348
4
重显率
水平
%
≥95
SJ/T 11348
垂直
≥95
5
相关色温
K
11000
u＇=0.187±0.02
SJ/T 11348
v＇=0.437±0.02
9300
u＇=0.189±0.02
v＇=0.447±0.02
6500
u＇=0.198±0.02
v＇=0.468±0.02
6
白色色度不均匀性( Δu＇v＇)

≤0.015
SJ/T 11348

7
色域覆盖率
%
≥27( 24”含以下)
≥32( ≥26”含)
SJ/T 11348
8
白平衡误差
Δu＇

不劣于±0.020
SJ/T 11348
Δv＇
不劣于±0.020
9
清晰度
RF模拟信号
水平
电视线
≥350
SJ/T 11348
垂直
≥400
SDTV
水平
≥450
垂直
≥450
HDTV
水平
≥720
垂直
≥720
10
固有分辨力
像素数
输入显示格式的像素数考核
( 输入与输出的格式相同)
SJ/T 11348
11
视角( L0/3)
水平
度
≥90( 24”含以下)
≥120( ≥26”含)
SJ/T 11348
垂直
≥80
12
亮度均匀性与视角的关系( L0/3)
%
水平≥50、 垂直≥30
SJ/T 11348
13
色度与视角的关系( L0/3)
Δu＇

不劣于±0.020
SJ/T 11348
Δv＇
不劣于±0.020
序号
项 目
单位
性能要求
试验方法
14
像素缺陷
不发光
缺陷点
A区
个
≤1
A区:中心区,
0.5高×0.5宽
B区:除A区外的区域
A+B区
≤7( 在屏高×屏宽的面积内不能出现2个绿或白不发光点)
不熄灭
缺陷点
A区
＜0 ( 白发光点或绿发光点)
≤1( 红、 蓝或其它色发光点)
A+B区
≤2 ( 在屏高×屏宽的面积内不能出现2个绿或白发光点)
15
遥控距离
m
≥8
SJ/T 10514
16
受控角
上
度
≥15
SJ/T 10514
下
≥15<>
左
≥30
右
≥30
17
抗环境光干扰 在各种环境光≥ lx时遥控距离
m
5
SJ/T 10514
18
抗外界电器干扰

不受外界电器使用时的干扰
SJ/T 10514
19
整机消耗功率
W
由产品标准规定
SJ/T 11348
20
待机消耗功率
W
≤0.5
SJ/T 11348
21
运动图像拖尾时间
ms
≤20
SJ/T 11348
22
漏光
cd/m2
≤4
SJ/T 11348
1.2 常温主要性能试验方法
序号
项目
试验方法
1
亮度
按SJ/T 11348— 中5.2
2
对比度
按SJ/T 11348— 中5.3
3
亮度均匀性
按SJ/T 11348— 中5.4
4
重显率
水平
按SJ/T 11348— 中5.10
垂直
5
相关色温
按SJ/T 11348— 中5.7
6
色域覆盖率
按SJ/T 11348— 中5.8
7
白色色度不均匀性△u′v′
按SJ/T 11348— 中5.9
8
白平衡误差
△u′
按SJ/T 11348— 中5.16
△v′
9
清晰度
RF模拟信号
水平
按SJ/T 11348— 中5.11
垂直
SDTV
水平
垂直
HDTV
水平
垂直
10
可视角( L0/3)
水平
按SJ/T 11348— 中5.12
垂直
11
亮度均匀性与视角的关系
按SJ/T 11348— 中5.17
12
色度与视角的关系
△u′
按SJ/T 11348— 中5.18
△v′
13
固有分辨力
按SJ/T 11348— 中5.15
14
像素缺陷点
不发光缺陷点
A区
按SJ/T 11348— 中5.13
A区+B区
不熄灭缺陷点
A区
A区+B区
15
运动图像拖尾时间
按SJ/T 11348— 中5.19
16
漏光
按SJ/T 11348— 中5.26
17
待机消耗功率
按SJ/T 11348— 中4.8
18
整机消耗功率
按SJ/T 11348— 中4.7
19
遥控接收距离
按SJ/T 10514—1994中5.2
20
受控角
上
按SJ/T 10514—1994中5.3
下
左
右
21
抗环境光干扰
在各种环境光≥ lx时遥控距离
按SJ/T 10514—1994中5.14
22
抗外界电器干扰
按SJ/T 10514—1994中5.15
23
视频输出幅度
视频信号幅度
按GB/T 17309.1—1998中6.1.2
同步脉冲幅度
24
图像噪波限制灵敏度
VHF
按GB/T 17309.1—1998中5.2.3
UHF
25
彩色灵敏度
按GB/T 17309.1—1998中5.2.5
26
自动增益控制( AGC) 静态特性
按GB/T 17309.1—1998中5.2.7
27
多射频输入信号最大有用电平
按GB/T 17309.1—1998中5.2.11
28
双信号选择性
下邻频道伴音载波频率处
按GB/T 17309.1—1998中5.3.2
上邻频道图像载波频率处
29
邻频道干扰比
按GB/T 17309.1—1998中5.3.4
30
亮度信号的波形响应
Kr
按GB/T 17309.1—1998中6.1.4
Kv
31
亮度信号的行期间非线性失真
按GB/T 17309.1—1998中6.1.5
32
微分增益( 峰-峰)
按GB/T 17309.1—1998中6.2.3
33
微分相位( 峰-峰)
按GB/T 17309.1—1998中6.2.3
34
声音通道噪波限制灵敏度
VHF
按SJ/T 11157—1998中6.3
UHF
35
声音通道的信噪比
按SJ/T 11157—1998中6.1条
36
左右声道串音
按SJ/T 11348— 中6.2.2
37
左右声道增益差
按SJ/T 11348— 中6.2.1
38
声频率响应范围( 当声频率响应不均匀性为16dB时的上、 下频率区间)
SDTV
按SJ/T11157—1998修正案1的 C5
HDTV
39
最小源电动势声压级
按SJ/T11157—1998修正案1的 C3
40
额定输入时声压总谐波失真
按SJ/T11157—1998修正案1的C6
41
声音通道噪声声级
按SJ/T11157—1998中B7
42
音频输出功率( 电压总谐波失真为7%时)
按SJ/T 11157—1998中3.3

2 试验方法( 只列出 内部试验和国家、 行业部分试验)
2.1 气候环境试验
2.1.1 低温负荷
样品在温度为-10℃时搁置2 h后应能持续通电工作1 h。并应符合SJ/T 11326— 中5.1的要求。
2.1.2 低温贮存
样品在温度为-25℃时搁置2 h, 恢复2 h后应符合SJ/T 11326— 中5.2、 5.3和5.4的要求。
2.1.3 高温贮存
样品在温度为55℃时搁置2h, 恢复2 h后应符合SJ/T 11326— 中5.2、 5.3和5.4的要求。
2.1.4 高温负荷
样品在温度为40℃时应能持续正常工作16 h。并符合SJ/T 11326— 中5.1的要求。
2.1.5 恒定湿热
样品在温度为40℃±1℃, 相对湿度为( 90±5) %的条件下搁置96 h, 室温恢复4 h后应符合SJ/T 11326— 中5.2、 5.3和5.4的要求。
2.1.6 高温老化
样品在40℃环境下累计通电老化500h。每50小时为一个循环, 其中40小时为通电, 10小时为待机。试验时, 还需要调整供电电源电压, 电源电压循环: 220V/50h→242V/50h→220V/50h→176V/50h。
试验过程中和试验结束, 样品应符合SJ/T 11326— 中5.1的要求
2.1.7 叠加试验
样品按正常包装, 在顶部施加质量为P的负荷物, 放入温度为40℃±1℃, 相对湿度为( 90±5) %的条件下搁置72 h, 纸箱凸凹≤25MM
P=K ×(H-h)/h×W K─包装劣变系数(＝2.0)
H─堆码高度,mm
h─包装箱高度,mm
2.1.8高温高湿负荷试验
条件: 温度: 40℃, 湿度: 90±5％RH
方法: 样品不包装, 箱内温度达到40℃、 湿度达到90％RH后, 产品接通电源开机2H→关机2H
时间: 试验时间累计72H
判定: 试验过程中和试验结束, 样品应符合SJ/T 11326— 中5.1的要求

2.2 电源开关机试验
样品分别在常温、 40℃、 －10℃环境下进行以下开关机试验:
试验电压
开关机方式及次数N
试验电压、 时间图示
基准电压V0
遥控开关机: N=10
1次
基准电压V0
0V
T1=30秒 T2=分别为3、 10、 40秒

N次
(额定电压)

电源插头拔插开关机: N=5
AC开关机: N=20
上限电压V1
(V0+10%)
遥控开关机: N=10
Up 10%
N次
1次
0V
T1=30秒 T2=分别为3、 10、 40秒
基准电压V0
(额定电压)
上限电压V1

电源插头拔插开关机: N=5
AC开关手动: N=20
下限电压V2
(V0-10%)
遥控开关机: N=10
1次
(额定电压)
基准电压V0
0V
T1=30秒 T2=分别为3、 10、 40秒

N次
下限电压V2
Down 10%

电源插头拔插开关机: N=5
AC开关机: N=20
试验过程中和试验结束后, 样品应符合SJ/T 11326— 中5.1的要求。

2.3信赖性试验
2.3.1电源瞬时电压低下保持试验
(1) 试验方法
额定电压: 220V
低下电压: 额定电压的100%/80%/50%( 电源: 额定电压→低下电压)
低下电压保持时间: 1/50~10秒( 1~500循环)
(2) 判定基准: 功能、 性能正常, 即使暂时降低或丧失, 但操作者干预后可恢复。
2.3.2雷击试验
(1) 试验方法
SURGE电压:
电源Line~Line间: 2KV
电源Line~GROUND间: 4KV
SURGE极性: +/-
施加的次数: 每种状态各2次
SET的状态: 正常工作和Stand by状态
ANTENNA的连接: 连接和不连接状态
(2) 判定基准: 功能、 性能正常, 即使暂时降低或丧失, 但操作者干预后可恢复。
2.3.3电源变动瞬断试验( CIS-D-T35)
1个循环
基准电压: V1

0V
T1
　T2
低下電圧: V2
各10个循环
-100%
-60%
-30%
(1) 试验方法:
-20%

循环数
T1( 10秒)
T2
0.01秒
10次
0.02秒
10次
0.2秒
10次
0.5秒
10次
1.0秒
10次
5.0秒
10次

基准电压: V1
低下電圧: V2
额定电压220V
额定电压 －100%
额定电压 －60%
额定电压 －30%
额定电压 +20%
额定电压 －20%

( 2) 判定基准: 功能、 性能正常, 即使暂时降低或丧失, 但操作者干预后可恢复。

2.4 承重试验
2.4.1壁挂试验
样品壁挂安装, 将相当于样品自重 3 倍重量的负荷物施加在试验样品 4小时, 要求机壳与壁挂架连接处不能松脱、 机壳不开裂等。
2.4.2底座承重试验
( 1) 、 试验方法
a.液晶电视机安装好底座, 放置于平整台面上;
b.人为或用治具将底座按压, 确保施加力量时, 底座不离开台面;
顶
后
前
c.分别在样机尽可能靠顶部的前面、 后面施加水平推力, 顶部中心位置施加垂直向下压力, 持续时间10秒, 各10次。试验2台。
尺寸
水平推力( Kg)
重直向下压力( Kg)
26”及以下
10
10
27~32”
20
20
33~42”
25
25
42”以上
30
30

( 2) 、 判定基准
试验结束后, 对电视机整体和底座拆卸后进行检查:
a.液晶电视机应平稳放置, 前倾、 后仰垂直倾斜度小于2.5°; 水平倾斜度( 主机面框底部左右两侧至水平台面的垂直高度差│a－b│) : 26”及以下≤7mm, 27~32”≤9mm, 32”以上≤12

a b
b.底座和主机接合处及支承力处不应有变形、 破裂、 发白现象。
