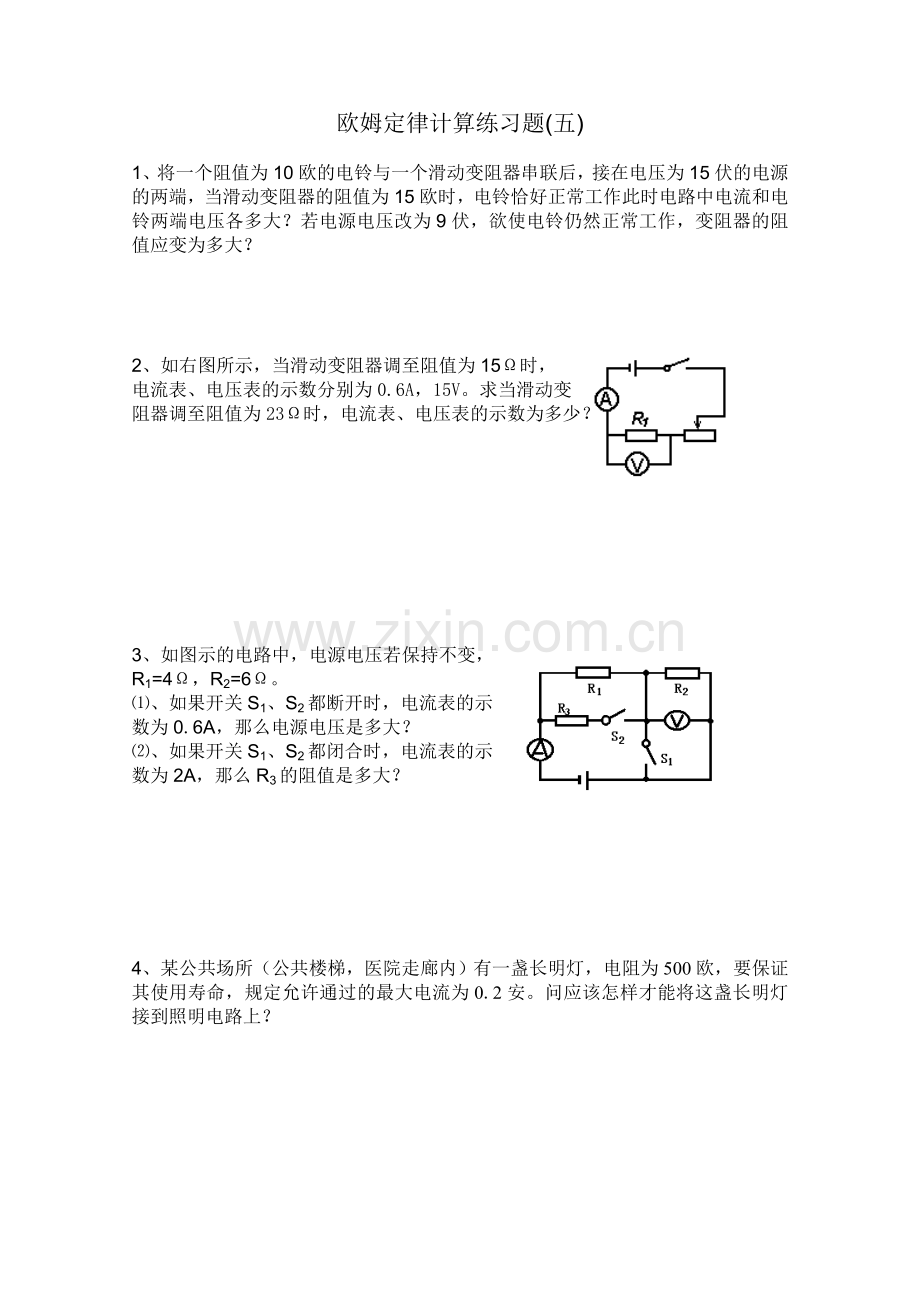

欧姆定律计算练习题(五)

1、将一个阻值为10欧的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多大？

2、如右图所示，当滑动变阻器调至阻值为15Ω时，
电流表、电压表的示数分别为0.6A，15V。求当滑动变
阻器调至阻值为23Ω时，电流表、电压表的示数为多少？

3、如图示的电路中，电源电压若保持不变，
R1=4Ω，R2=6Ω。
⑴、如果开关S1、S2都断开时，电流表的示
数为0.6A，那么电源电压是多大？
⑵、如果开关S1、S2都闭合时，电流表的示
数为2A，那么R3的阻值是多大？

4、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接到照明电路上？
