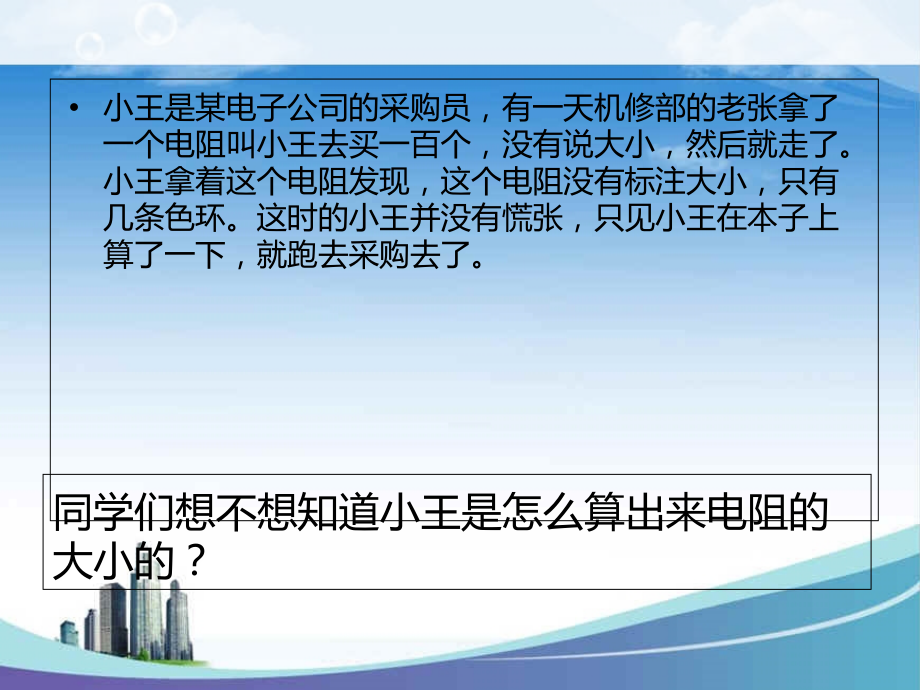

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,色环电阻识别方法,授课教师,:,何理,同学们想不想知道小王是怎么算出来电阻的大小的？,小王是某电子公司的采购员，有一天机修部的老张拿了一个电阻叫小王去买一百个，没有说大小，然后就走了。小王拿着这个电阻发现，这个电阻没有标注大小，只有几条色环。这时的小王并没有慌张，只见小王在本子上算了一下，就跑去采购去了。,能力诊断,1.,电阻的字母符号及国际单位是什么,?,字母符号,:,R,国际单位,:,欧姆,2.,电阻的作用是什么,?,降压、分压、限流,3.欧姆定律公式？,R=U/I,本节课主要任务,1.,色环电阻颜色和数字一一对应关系,2.,四环电阻每环表示的意义是什么？,3,五环电阻每环表示的意义是什么？,观察此电阻色环的特点,新课讲解,一、电阻器的色标法：,1,、定义：用不同颜色的色环来表示标称阻,值和允许偏差的大小。,二、色环电阻的分类：,四环电阻（普通电阻）,五环电阻（精密电阻）,色环电阻颜色和数字一一对应关系,9,6,0,7,8,4,5,2,1,3,棕,1,红,2,橙上,3,，,4,黄,5,绿,6,是蓝，,7,紫,8,灰,9,雪白，黑色是,0,须记牢。,色环电阻的意义,四环电阻每环表示的意义是什么？,第一位数,第二位数,倍乘数,允许误差,1,0,10,2,1000,(1k,),10%,误差：金色,5%,银色,10%,无色,20%,1,、红 紫 黑 金,27,，,5,的误差，意味着这个电阻实际最小的阻值是,27*,（,1,0.05,）,26.55,；最大不会超过,27*,（,1,0.05,）,28.35,。,五环电阻每环表示的意义是什么？,倍乘数,允许误差,5,6,0,10,2,56k,前三位表示位数，第四位是倍乘数，第五环是误差，一般是棕色,1%,实践是检验真理的唯一标准,请做一做,测 一 测,2.2 k,47,910 k,560,2.74 k,560,练一练,比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：,100104=1M,误差为,1,，若是反顺序读：棕、黄、黑、黑、棕，其值为,140100=140,，误差为,1,。那么两种读法那种是正确的呢？,云阳机械学部欢迎您！,
