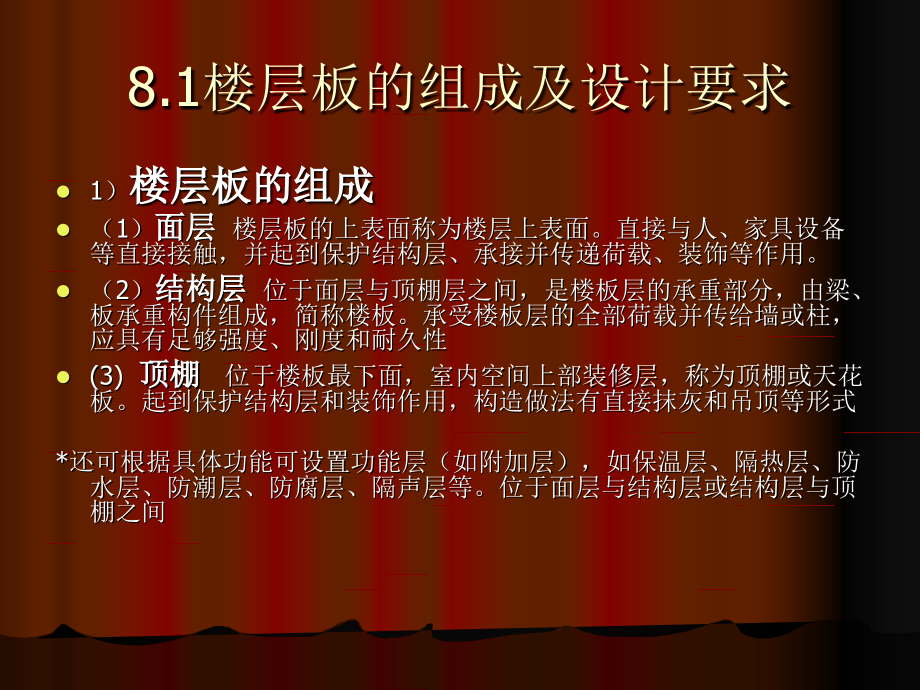

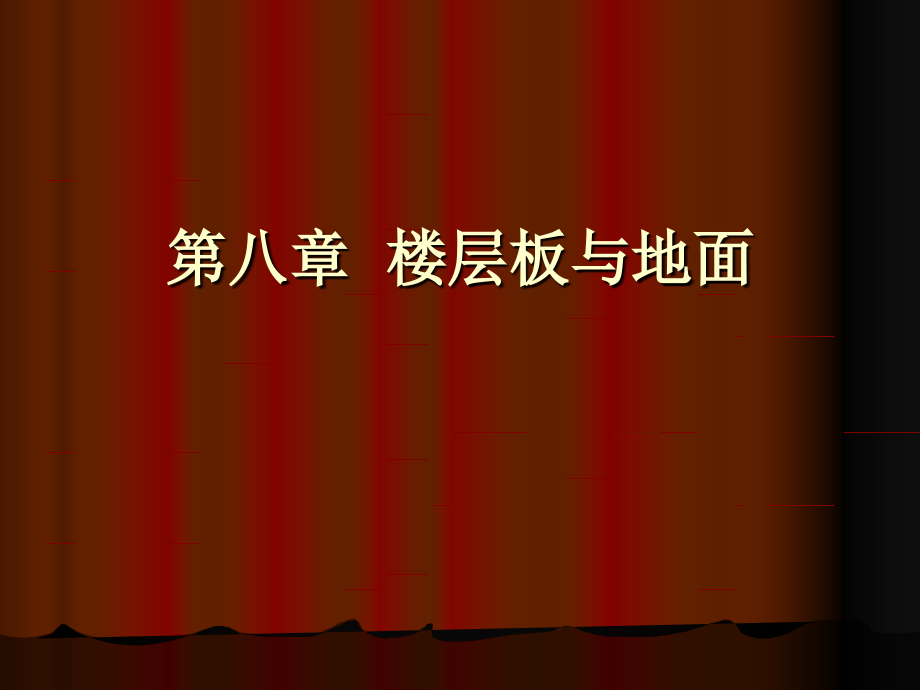

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第八章 楼层板与地面,8.1,楼层板的组成及设计要求,1,）,楼层板的组成,（,1,）,面层,楼层板的上表面称为楼层上表面。直接与人、家具设备等直接接触，并起到保护结构层、承接并传递荷载、装饰等作用。,（,2,）,结构层,位于面层与顶棚层之间，是楼板层的承重部分，由梁、板承重构件组成，简称楼板。承受楼板层的全部荷载并传给墙或柱，应具有足够强度、刚度和耐久性,(3),顶棚,位于楼板最下面，室内空间上部装修层，称为顶棚或天花板。起到保护结构层和装饰作用，构造做法有直接抹灰和吊顶等形式,*还可根据具体功能可设置功能层（如附加层），如保温层、隔热层、防水层、防潮层、防腐层、隔声层等。位于面层与结构层或结构层与顶棚之间,2,）,楼板层的设计要求,具有足够的强度和刚度,：楼板作为承重构件应具有足够的强度以承受楼面传来的荷载，作用。,具有防火、防水、防潮、隔声、隔热、保温等能力,：楼板层应对应建筑物的等级和防火要求来设计，以避免和减少火灾引起的危害。,具有合理经济性,：由于楼板的造价占整个建筑造价的比例较高，故应保证楼板层的质量与房屋的等级标准，房间的使用要求相适应，尽量降低其造价。,8.2,楼板的类型与构造,8.2.1,楼板的类型,（,1,）,木楼板,构造简单、自重轻、保温性能好，防火、耐久性差，木材消耗大，故目前应用极少。,(2),钢筋混凝土楼板,强度高、刚度大、耐久性好、防火及可塑性好、便于工业化施工，目前采用广泛。（根据施工的不同可以分为现浇整体式、预制装配式、装配整体式三种,),（,3,）,钢衬板组合楼板,利用压型钢板代替钢筋混凝土楼板中的一部分钢筋，同时兼起施工用模板而形成的一种组合楼板，强度高、刚度大、施工快，但钢材用量大。是目前正推广的一种楼板。,木楼板,砖楼板,钢筋混凝土楼板,钢衬板组合楼板,8.2.2,现浇钢筋混凝土楼板构造,现浇混凝土楼板是现场支设模板、绑扎钢、浇注并振捣混凝土养护等工序而制成的楼板。,优缺点,：整体性好、抗震性强、防水抗渗性好、适应各种建筑平面形状变化；但存在模板用量多，钢筋易腐蚀,保护措施,：应有足够的保护层厚度（不小于,15mm),。目前施工中已经采用大规格模板，并通过组织好施工，将强哈奥流水作业等方法逐步改善，所以目前被广泛应用。,现浇混凝土楼板的分类,1,）,板式楼板,直接支承在墙上，厚度相同的楼板。荷载直接由楼板传给墙体而不需另设梁，由于采用大规格模板，板底平整，有时顶棚不另设抹灰。，目前现浇板被较多采用（居住类建筑）。,2,）,肋梁楼板,适用于开间、进深尺寸大的房间。肋梁楼板可分为单向板楼板、双向板楼板、井式楼板。,(1),单向板楼板,由主梁、次梁、板构成，其板的长边与短边跨度比大于,2,。主梁一般跨度为,69,米，截面高度为主梁跨度的,1/141/8,，宽度为梁的,1/31/2.,次梁跨度为,47,米，截面高度为次梁跨度的,1/181/12,宽度为梁高的,1/31/2,。板的跨度（即次梁的间距）一般为,1.83.0m,，板厚不小于其跨度的,1/40,（一般取,70100mm),板内受力筋沿短边方向布置,(,在板的受拉一侧，并留出保护层厚度）、分布筋沿长边方向布置（在受力筋的内侧）。楼板直接承受荷载并传递给次梁、次梁承受荷载并传给主梁、主梁将荷载传给柱或墙体。,（,2,）,双向板楼板,双向楼板由板、肋梁构成，其板的长边与短边跨度之比小于等于,2,。对于单跨简支板，板厚不小于短边跨度,1/45,，对于连续双向板的板厚不小于短边跨度的,1/50,，板的两个方向均布置受力钢筋（短边方向的受力钢筋放在外侧）。,（,3,）,井式楼板,房间平面形状为方形或接近方形（长边与短边之比小于,1.5,）时两个方向上的梁正放正交或斜放斜交，梁的截面尺寸相同等距离布置而形成方格，方格上布置楼板，这种形式的楼板称为井式楼板，跨度可达,30m,，楼板一般为,3m,左右。井式楼板一般井式外漏，产生结构带来的自然美感，房间内不设柱，适用于门厅、大厅、会议室小型礼堂等。,井式楼板,楼板的受力与传力方式,3,）,无梁楼板,无梁楼板是将板直接支承在柱和墙上而不设梁的楼板，一般在柱顶设置柱帽以增大柱对楼板的支承面积和减小板的跨度，柱网一般为间距不大于,6m,的方形网格，板厚不小于,120mm,。无梁楼板顶棚平整，楼层净空间大、采光、通风好，多用于楼板上活荷载较大的商店、仓库、展览馆等建筑。,无梁楼板,4,）钢衬板组合楼板,钢衬板组合楼板是利用压型钢衬板，分单层或双层支承在钢梁上，然后在其上现浇钢筋混泥土而形成的整体式楼板结构，主要用于大空间的高层民用建筑或大跨度的工业建筑。由于压型钢板作为混泥土永久模板，简化了施工程序，加快了施工进度。压型钢板的肋部空间可设电力管线，悬吊管道，或制作吊顶棚的支托。,钢衬板组合楼板,8.2.3,预制装配式钢筋混泥土楼板构造,1,）,预制钢筋混泥土楼板的种类,（,1,）,实心平板,预制实心平板跨度一般较小不超过,2.4,米，预应力实心平板可达到,2.7,米，板厚为跨度的,1/30,，一般为,60100mm,，宽度为,600mm,或,900mm,，预制实心平板板面平整、制作简单、安装方便。,（,2,）槽行板,在实心平板的两侧或四周设边肋而形成的槽行板，属于梁、板组合构件。由于有小肋承担板上全部荷载，故板厚仅为,2540mm,，槽行板的跨度可达,7.2m,，宽度有,600mm,，,900mm,，,1200mm,，肋高为 板跨的,1/251/20,，通常为,150300mm,。,槽行板,（,3,）空心板,空心板是把板的内部做成孔洞，与实心平板相比，在不增加钢,筋和混凝土用量的前提下，可提高构件的承载能力和刚度、减,轻自重、节省材料，其孔洞有圆孔和方孔两种。空心板制作较,为方便，自重轻，隔热、隔声效果好，但板面不能随便开洞，,以避免破坏板肋影响承载能力。,空心板,2,）预制装配式钢筋混凝土楼板的构造,(1),安装的一般要求,支承楼板的墙或梁应平整，其上用,M5,水泥砂浆坐浆，厚度为,20mm,，以避免,板缝的产生和发展。,板支承在墙上搁置长度不小于,100mm,，支承在钢筋混凝土梁上的搁置长度不,小于,80mm,，以满足传递荷载、墙体抗压的要求。,预制板一般为单向受力构件，不得把预制板搭在与长边平行的墙上，也不能,当作悬臂板使用，以避免无筋一侧受拉而破坏。,预制板上不得凿孔，板端不得开口，板端钢筋不得剪断,板缝用,C20,细石混凝土灌实，以加强板与板的联系，增强建筑刚度。,板支承在梁上,预制板靠柱时的布置,（,2,）安装节点构造,板支承在梁上,：因为梁的断面形状不同有三种情况。当吧搁置在梁上，梁,板的高度较大，见图。当梁的截面形状为为花篮形、,T,字形时，可把板搁置在,梁侧挑出部分，板不得占用高度，当层高不变时故此种安装形式可以提高梁,底标高，增大净空高度。,板支承在墙上,：用拉结筋将板与墙连接起来。,板边与外墙平行,：板不得深入平行墙内以免“自由”边受力而破坏，其构造做,法如图,:,板边与内墙平行：,其构造做法如图（见课本,154,页图,8.12,）,（,3,）板缝的调整,调整板缝宽度,：一般板缝宽度为,10mm,，必要时可把板缝增大到,20mm,或更,宽，但是当超过,20mm,时，板缝内应计算配筋，支模板并用,C20,以上的混凝土,浇注板缝。,挑砖,：有平行于板长边的墙砌出长度不超过,120mm,与板上下表面平齐的挑,砖，以此来调整板缝。此法由于浪费工时，应用较少。,交替采用不同宽度的板,：通过计算，选择不同规格的进行组合，以避免出现,大于,20mm,的板缝。,采用调缝板,：制作相应数量的宽为,400mm,的拼缝板，用以调整板的空隙。,现浇板带：将板间大于,20mm,的板缝内，做成现浇板带，可调整任意宽度板,缝，同时也增强板与板之间的联系。,板缝的调整,（,4,）板缝层的细部构造,楼板层的防水与排水,：为了便于排出室内的积水，楼面应有,1%1.5%,的坡,度，并坡向地漏。同时为防止室内积水外溢，有水房间楼地面标高应比其他,房间及走廊低,2030mm,，或设相同高度的门槛。,楼板与隔墙,：隔墙若设置在楼板上，一定要使隔墙沿楼板的受理方向布置以,保证安全 适应。尽量选轻质材料隔墙以减少楼板受力，且尽量避免由一块板,承受隔墙。另外可 在隔墙对应的楼板下面设梁；或将梁设置在槽形板的纵肋,上；或将隔墙设置在板缝间的暗梁上。,8.3.1,阳台,8.3,阳台与雨篷,阳台是楼房各层与房间相连的室外平台，为人们提供室外活动空间，可起到纳凉、观景、晒衣、储存物品、养花、装饰建筑立面等作用,（,1,）挑出阳台,（,2,）凹阳台,（,3,）半凸半凹阳台,（,3,）转角阳台,阳台的类型,（,1,）墙承式,将阳台板支承在墙上，板的跨度通常与相连房间开间一致，其,结构简单、施工方便、多用于凹阳台。,2,）阳台的结构布置,墙承式,2,）挑板式,一般挑长度以,11.5m,为宜，是较为广泛的一种结构布置形式。,一种可利用预制楼板延伸外挑作阳台板；另一种可将阳台板与过梁、圈梁整,浇一起而形成，此时要求与过梁、圈梁垂直的现浇阳台托梁深入房间的横墙,内，或者是将相连房间的楼板一定宽度或全部现浇作为阳台板的配置构件，,托梁深入墙内的长度和房间现浇板宽度不得小于阳台悬梁长度的,1.5,倍。,挑板式阳台,（,3,）挑梁式,在与阳台相连房间的两道内墙预设挑梁，在挑梁上铺设预制的,阳台板。有时候悬梁端部外露，影响美观，可在端部设一道横梁。,挑梁式阳台,3,）阳台的构造,（,1,）阳台栏杆与扶手,栏杆扶手可作为阳台的围护构件，应具有足够的强大,和高度。其高度不应低于,1.05m,，中、高层住宅阳台栏杆不应低于,1.1m,，但,是考虑装饰、美观效果也不宜大于,1.2m,。栏杆形式有空心栏杆、实心栏杆、及,二者组合而成的组合式栏杆，如图：,空花栏杆 空心栏杆 实心栏杆,阳台栏杆的形式,（,2,）阳台排水,为避免落入阳台的雨水流入室内，一般阳台标高应低于室内楼、地面,3060,mm,，并在面层作,5%,的排水坡，坡向泄水管。对于高层或高标准建筑，可,在阳台端部内侧考外墙处设地漏和排水立管将水直接排出，是建筑立面保,持美观、洁净。,阳台的排水处理（,1,）,阳台的排水处理（,2,）,8.3.2,雨篷,雨篷是设置在建筑物入口处上方可以遮挡雨水、保护外门免受雨水侵袭并用一定装饰作用的水平构件。雨篷大多为悬挑式，其悬挑长度一般为,11.5m,。,雨篷有板式和梁板式两种。对于建筑物规模、门洞尺寸较大的,雨篷，常在雨篷板下加立柱形成门廊，其结构形式多为梁板式。,板式雨篷多为变截面，主要考虑受力和排水坡度的形成，一般根部厚度不小于,70mm,，板的端部厚度不小于,50mm,。梁板式雨篷，为使板底平整、美观，通常采用翻梁形式。,雨篷的顶面应做好防水和排水处理，常采用防水砂浆抹面并沿至墙面不小于,250mm,高形成泛水，沿排水方向做出排水坡。对于翻梁式梁板结构雨篷，根据立面排水需要，沿雨篷外缘做挡水边砍，并在一端或两端设泄水管，其构造同阳台泄水管。,板式雨篷 梁板式雨篷,主编：李长思,主审：孟威文 朱家林,刘加立 朱军,李政龙,老师，您辛苦了！,谢谢您的批阅。,
