幕墙设计方案汇报.ppt

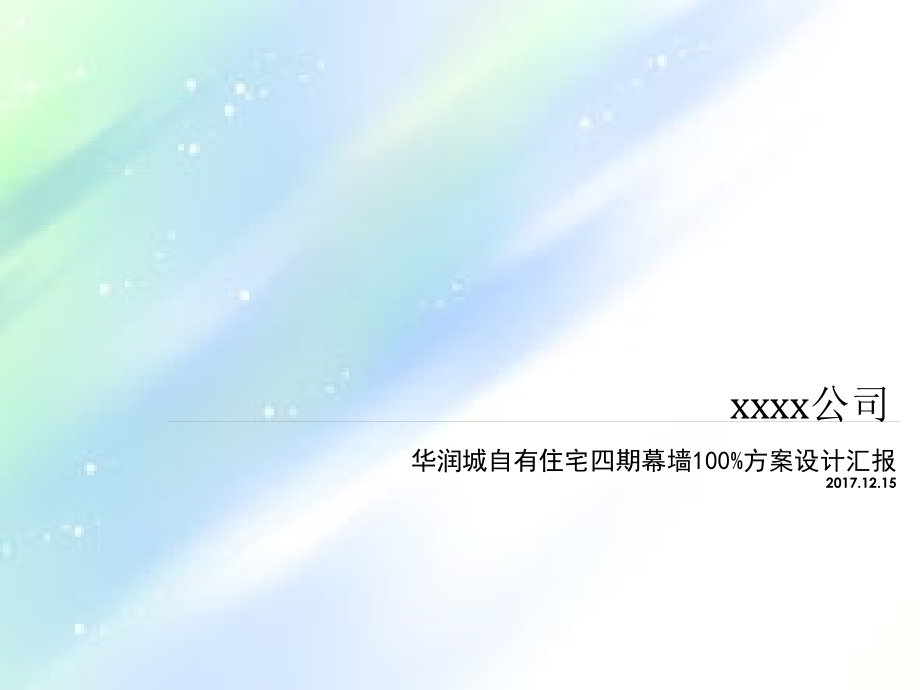

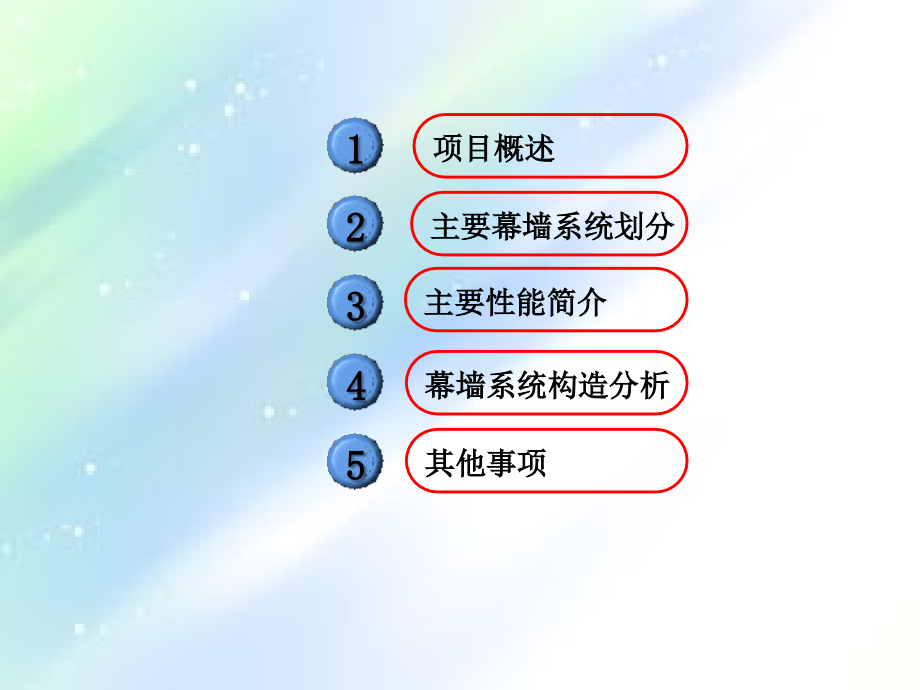

华润城自有住宅四期幕墙100%方案设计汇报,2017.12.15,xxxx,公司,主要性能简介,幕墙系统构造分析,主要幕墙系统划分,其他事项,项目概述,1,2,3,5,4,项目概述,主要性能简介,幕墙系统构造分析,主要幕墙系统划分,其他事项,1,2,3,5,4,1,项目概述,幕墙设计范围：,四栋住宅塔楼,B1,裙房,幼儿园,项目重难点：,防噪要求高（,40DB),所有玻璃均为夹胶中空玻璃，开启扇采用一线品牌系统窗。,四栋超高层住宅塔楼均在,190,米以上，施工安装工作量大，质量控制点多，对品质要求高，除结构问题外，还应重点解决防渗漏问题、美观问题,采用装配式外墙窗,装配式金属幕墙,装配式格栅,装配式设计范围约占比,60%-70%,项目概述,主要性能简介,幕墙系统构造分析,其他事项,1,2,3,5,4,主要幕墙系统划分,2,主要,幕墙,系统划分,按照本项目建筑系统的特点进行系统划分，如图所示：,标准层部分,FS1,：,装配式外墙窗,FS2,：阳台玻璃栏板,FS3,：铝板装饰柱,FS4,：,装配式金属幕墙,FS5,：,装配式格栅,FS6,：穿孔铝板幕墙系统,架空层及裙楼部分,FS7,：木纹铝板系统,FS8,：裙楼雨篷系统,FS9,：裙楼格栅系统,FS10,：裙楼架空玻璃幕墙系统,标准铝合金系统门窗,幼儿园系统,围墙系统,FS1,FS2,FS3,FS4,FS5,FS7,FS6,FS8,FS9,FS10,项目概述,幕墙系统构造分析,其他事项,1,2,3,5,4,主要幕墙系统划分,主要性能简介,主要系统性能指标,依据：,G,B,/T,20186-2007,建筑幕墙,、,G,B,50009-2012,建筑结构荷载规范,华润置地华南大区华润城项目,自有住宅四期风洞测压试验报告,项目地点：广东省深圳市,基本风压：,W,0,=0.75kN/m,2,(50,年一遇,),抗震设防烈度：,7,度,地面粗超度：,B,类,建筑幕墙高度：,210.15,米,抗风压性能：,国标计算值：,W,k,=3.96kP,a,6,级,风洞试验报告：,W,k,=4.22kP,a,7,级,取二者较大值,风洞测试风压分布概况：,3.5kP,a,以下约,70%,区域；,3.54.0kP,a,约,25%,区域，集中在转角位置；,4.04.22kP,a,约,5%,区域，在,T1,南面西南角,62,层处；,9,3,主要,性能,简介,10,主要幕墙系统性能指标,抗风压性能,：,P=4220P,a,7,级,水密性能：,P=1870P,a,4,级,气密性能,：,根据规范要求为国标,3,级,热,工性能,：,最终,以华阳的建筑节能权衡报告为准。,空气,隔声性能,：,40,分贝,请,声学顾问确认。,平面内变形性能：,待结构工程师确定，应为,3,倍主结构层间位移,角,耐撞击性能,按规范执行。,光学性能,最终,以华阳的建筑节能权衡报告为准。,承重,力性能,按规范执行。,3,主要,性能,简介,项目概述,其他事项,1,2,3,5,4,主要幕墙系统划分,主要性能简介,幕墙系统构造分析,4,幕墙系统,构造分析,标准层部分,12,4,幕墙系统,构造分析,13,4,幕墙系统,构造分析,4.1.1,、,FS1,：装配式外墙窗,固定玻璃,14,开启扇,加背板,(,后为结构柱,),层间梁位阴影盒,小装饰盖,玻璃封修,300 x150,装饰条外挑,600mm,铝合金格栅,室内护栏,4,幕墙系统,构造分析,4.1.1,、,FS1,：装配式外墙窗 室内护栏,固定玻璃,15,开启扇,室内护栏,护栏,横剖节点,护栏,竖,剖节点,4,幕墙系统,构造分析,16,虚线框为单元,板块划分,示意，标准安装板块大小分别为,W1400 xH2780mm,和,W1500 xH2780mm,，最大板块尺寸为,W2520 xH2780,。,夹胶中空,Low-e,玻璃，夹胶在外片,。,开启扇,外平开,最大玻璃尺寸,2500,x1,800,，重约,303,公斤，玻璃运输方案有两个：,1,、从室外擦窗机运输，吊挂玻璃最大承受重量为,350,公斤；,2,、从电梯运输，货运电梯需要满足,柱位,2mm,厚背衬板,。,层间,2mm,厚背衬板。,300 x150mm,装饰条。,玻璃参数：,以建筑节能计算报告为准。,玻璃配置：,固定玻璃,夹胶中空灰色,low-e,钢化玻璃，厚度为：,TP8+1.52,pvb,+TP8,(Low-e)+12A+TP10mm,，重量约,70kg/m,2,，约,450,元,/m,2,。,层间玻璃配置：,夹胶中空灰色,low-e,钢化玻璃,+2mm,厚背衬板，,玻璃优化：,按照玻璃不同的分格大小计算玻璃厚度，有利于减小玻璃厚度，,节省成本。可优化为：,：,TP6+1.52,pvb,+TP6,(Low-e)+12A+TP8mm,，价格比优化前,低,约,20%,左右,层间背板：,铝合金板,，厚度不小于,2mm,。,表面处理：氟碳喷涂，满足,AAMA 2605,要求。,颜色：与铝合金型材立柱相同。,本系统,镶嵌系统窗,造价预估为,1700,元,/m,外挑格栅装饰条,造价预估,1300,m,4,幕墙系统,构造分析,17,4,幕墙系统,构造分析,18,工厂预制单元板块,外墙窗板块厚度,为,175mm,。,玻璃,横向及竖向机械,固定，便于玻璃更换；,埋,件在飘窗位顶底埋；,下端大横梁，背封,2mm,厚铝单板,外墙窗板块安装后，贴,2mm,厚隔音棉后塞防水砂浆，贴防水透气膜，再刷防水涂料，防渗漏三边封堵,4,幕墙系统,构造分析,19,4,幕墙系统,构造分析,20,彩釉夹胶玻璃,(,下端彩釉,),彩釉部位,300 x150,铝合金装饰条,铝合金扶手,本系统采用,TP10+1.52PVB+TP10mm,厚彩釉钢化玻璃，下端彩釉，玻璃入槽下端铝合金装饰条，横向分格为,14001800mm,，,本系统造价预估为,1430,元,/m,玻璃开缝处理,4,幕墙系统,构造分析,4.1.2,、,FS2,：铝合金玻璃栏杆,21,栏杆平面,栏杆竖剖节点一,栏杆竖剖节点二,玻璃分缝不打胶，铝合金主龙骨插钢板，满足结构计算,栏杆横剖节点,4,幕墙系统,构造分析,4.1.3,、,FS3,：,铝板装饰,柱,1,标准节点图,22,铝单板,300 x300,装饰条,钢龙骨,装饰柱从结构外挑,1400mm,，外挑宽度为,300mm,。,装饰条为,300 x300,，悬挑端为,30mm,宽。,采用铝单板，厚度不小于,3mm,。,表面处理：氟碳喷涂，满足,AAMA 2605,要求,。,颜色：待设计确认。,本系统造价预估为,1000,元,/m,4,幕墙系统,构造分析,4.1.3,、,FS3,：,铝板装饰,柱,2,标准节点图,23,铝单板,300 x300,装饰条,钢龙骨,装饰柱从结构外挑,1400mm,，外挑宽度为,300mm,。,装饰条为,300 x300,，悬挑端为,30mm,宽。,采用铝单板，厚度不小于,3mm,。,表面处理：氟碳喷涂，满足,AAMA 2605,要求。,颜色：待设计确认。,本系统造价预估为,1000,元,/m,4,幕墙系统,构造分析,4.1.3,、,FS3,：,铝板装饰,柱,3,标准节点图,24,铝单板,装饰柱从结构外挑,950mm,，外挑宽度为,300mm,，装饰条为,350 x50,；,材料选用：采用铝单板，厚度不小于,3mm,；,表面处理：氟碳喷涂，满足,AAMA 2605,要求；,颜 色：待设计确认。,本系统造价预估为,1000,元,/m,钢龙骨,350 x50,装饰条,4,幕墙系统,构造分析,4.1.4,、,FS4,：装配式金属幕墙,(,山墙位,),方案一：蜂窝铝板,标准层立面大样图,25,材料选用：采用,25mm,厚蜂窝铝板,；,安装形式：采用构件式；,表面处理：氟碳喷涂，满足,AAMA 2605,要求；,颜 色：待设计确认。,本系统造价预估为,1400,元,/m,蜂窝铝板横向大分格，根据剪力墙横向一分为二，竖缝宽,15mm,；,1033.3mm,开缝处理，横缝宽,15mm,。,4,幕墙系统,构造分析,26,4,幕墙系统,构造分析,4.1.4,、,FS4,：装配式金属幕墙,(,山墙位,),方案二：型材幕墙,27,材料选用：采用,3mm,厚铝型材,；,安装形式：采用构件式；,表面处理：氟碳喷涂，满足,AAMA 2605,要求；,颜 色：待设计确认。,本系统造价预估为,1200,元,/m,型材铝板,密拼处理,型材铝板横向大分格，根据剪力墙横向一分为二，缝宽,15mm,；竖向,344.4mm,密拼，,1033.3mm,开缝处理，缝宽,15mm,。,开缝处理,27,1,4,幕墙系统,构造分析,28,材料选用：采用,60 x150300mm,截面格栅，满足,80%,的通风要求，,空调位可开启，,安装形式：采用构件式，横向分格,12001500,；,表面处理：氟碳喷涂，满足,AAMA 2605,要求；,颜 色：待设计确认。,本系统造价预估为,700,元,/m,4,幕墙系统,构造分析,4.1.6,、,FS6,：穿孔铝板系统,标准层,立面大样,图,29,穿孔铝板位于凹槽位。采用,3mm,厚铝单板，孔径为,3mm,，穿孔率为,34%,，,45,度。,表面处理：氟碳喷涂，满足,AAMA 2605,要求。,颜色：待设计确认。,本系统造价预估为,1200,元,/m,4,幕墙系统,构造分析,4.1.6,、,FS7,：木纹铝,板系统,30,3mm,厚木纹铝板,宽,150mm,深,100mm,凹槽,600 x300,装饰条,玻璃栏杆,4,幕墙系统,构造分析,4.1.,、,FS,：,系统窗,标准层立面大样图,31,玻璃参数：,以建筑节能计算报告为准。,玻璃配置：,玻璃,：,TP6+1.52PVB+TP5(Low-e)+12A+TP5mm,铝型材表面处理：氟碳喷涂，满足,AAMA 2605,要求。,颜色：与铝合金型材立柱相同。,本系统造价预估为,2500,元,/m,4,幕墙系统,构造分析,4.1.,、,FS,：,提升推拉门,32,玻璃参数：,以建筑节能计算报告为准。,玻璃配置：,玻璃,：,TP10(Low-e)+12A+TP10mm,铝型材表面处理：粉末喷涂，满足,AAMA 2605,要求。,颜色：与铝合金型材立柱相同。,本系统造价预估为,3500,元,/m,4.2,：塔楼标准位幕墙需甲方决策要点,33,1,、室内型材表面处理采用哪种方式：氟碳喷涂,or,粉末喷涂？,2,、层间背板表面处理采用哪种方式：氟碳喷涂,or,粉末喷涂？,3,、声学顾问根据图纸不能确定隔音量是否能达到建筑要求。建议打样送实验室检测或者于工程现场打样实测来复核。,4,、幕墙窗上部预埋件位混凝土结构板厚为,100mm,，需请华阳结构同事复核受力是否通过？,4,幕墙系统,构造分析,4,幕墙系统,构造分析,塔楼顶部幕墙系统解析,及,擦窗机方案,34,4,幕墙系统,构造分析,35,4.3.1,、,FS,：,塔楼顶部幕墙系统,立面大样节点,玻璃参数：,以建筑节能计算报告为准。,玻璃配置：,玻璃,：,TP10+1.52PVB+TP10mm,夹胶钢化玻璃,钢龙骨,钢型材表面处理：氟碳喷涂，。,颜色：与铝合金型材立柱相同。,本系统造价预估为,1200,元,/m,4,幕墙系统,构造分析,36,4.3.2,、,FS,：,塔楼擦窗机系统,4.3.2,：擦窗机需甲方协调要点,37,1,、擦窗机需要在屋面设置电源供应点，电源要求：,3P+N+E,，,380V,，,50Hz,，,10KW,；,2,、擦窗机轨道避雷需要设计避雷连接点，由设计院设计，电气专业公司施工,3,、轨道预埋件与建筑避雷系统连接,4,、擦窗机轨道需预留混凝土结构,4,幕墙系统,构造分析,4,幕墙系统,构造分析,塔楼首层幕墙系统解析,38,FS8,FS9,FS10,150 x150mm L,型装饰条,3mm,厚铝单板背贴,2mm,厚隔音膜,25x75mm,铝格栅吊顶,2mm,厚不锈钢水槽,4,幕墙系统,构造分析,4.4,、,FS8,：首层雨篷,39,150 x150mm L,型装饰条,2mm,厚不锈钢水槽,3mm,厚铝单板（表面氟碳喷涂）,雨篷采用,3mm,厚铝单板,（表面氟碳喷涂），内设,2mm,厚不锈钢水槽，采用,25x75mm,铝格栅吊顶（间距,50mm,）,表面处理：氟碳喷涂，满足,AAMA 2605,要求。,本系统造价预估为,2500,元,/m,4,幕墙系统,构造分析,4.4,、,FS8,：首层,雨篷格栅吊顶,40,雨篷前端横剖节点图,雨篷后端横剖节点图,4,幕墙系统,构造分析,4.4,、,FS9,：雨棚下格栅系统,标准层,立面大样,图,41,采用,80 x250mm,铝格栅（间距,250mm,）,表面处理：氟碳喷涂，满足,AAMA 2605,要求。,颜 色：待设计确认。,本系统造价预估为,1500,元,/m,4,幕墙系统,构造分析,4.4,、,FS10,：首层玻璃幕墙系统,标准层,立面大样,图,42,材料选用：,TP8+12A+TP6mm Low-E,中空钢化玻璃；,安装形式：采用构件式；,颜 色：待设计确认。,本系统造价预估为,1200,元,/m,4,幕墙系统,构造分析,B1,幕墙系统解析,43,FS12,：石材围墙系统,FS11,：外围玻璃幕墙,+,格栅系统,4,幕墙系统,构造分析,4.5,、,FS11,外围玻璃幕墙,+,格栅,系统 标准层,立面大样,图,44,材料选用：,TP8+12A+TP8mm Low-E,中空钢化玻璃,；,40 x150200,格栅，满足通风要求,安装形式：采用构件式；,颜 色：待设计确认。,本系统造价预估为,1800,元,/m,横剖节点,竖剖节点,4,幕墙系统,构造分析,4.5,、,FS12,：石材围墙系统,标准层,立面大样,图,45,材料选用：,30mm,厚花岗岩,+,3mm,厚铝单板,（表面氟碳喷涂），,安装形式：采用构件式；,颜 色：待设计确认。,本系统造价预估为,1000,元,/m,横剖节点,横剖节点,竖剖节点,4,幕墙系统,构造分析,幼儿园幕墙系统解析,46,FS13,：格栅造型系统,FS14,：屋顶格栅,+,玻璃系统,4,幕墙系统,构造分析,4.6,、,FS13,：格栅造型系统,标准层,立面大样,图,47,材料选用：采用,120 x60mm,格栅，内插,100 x50 x4,镀锌钢通,；,安装形式：采用构件式；,颜 色：待设计确认。,本系统造价预估为,1500,元,/m,4,幕墙系统,构造分析,4.6,、,FS14,：屋顶格栅,+,玻璃系统,标准层,立面大样,图,48,材料选用：采用,200 x300,装饰条,+150 x50,格栅,；,安装形式：采用构件式；,颜 色：待设计确认。,本系统造价预估为,1500,元,/m,铝格栅,150 x50,铝格栅,3mm,厚铝单板（表面氟碳喷涂）,镀锌钢龙骨,玻璃,玻璃,7/6/2025,谢 谢,49,
