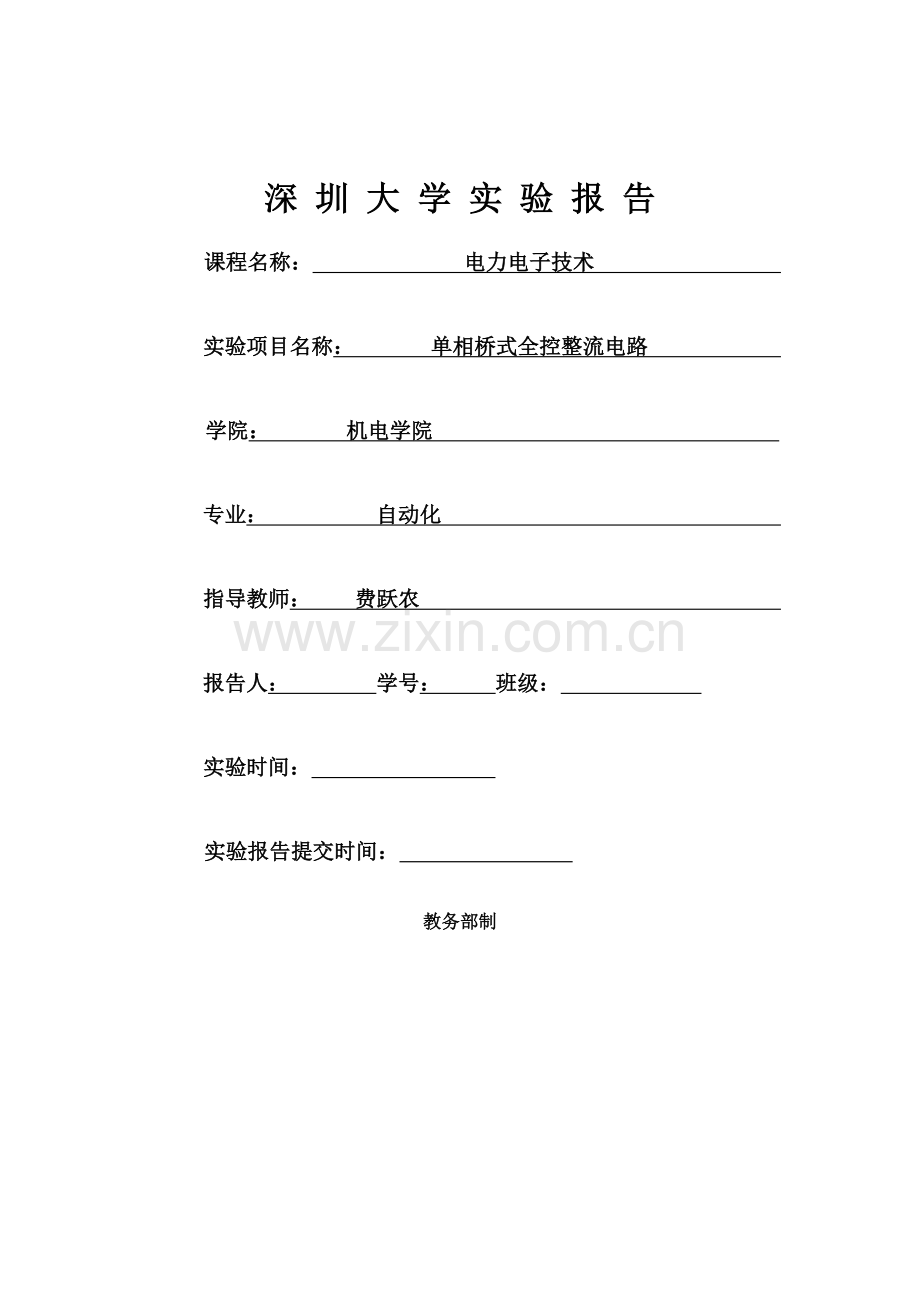

深 圳 大 学 实 验 报 告

课程名称： 电力电子技术

实验项目名称： 单相桥式全控整流电路

学院： 机电学院

专业： 自动化

指导教师： 费跃农

报告人： 学号： 班级：

实验时间：

实验报告提交时间：

教务部制

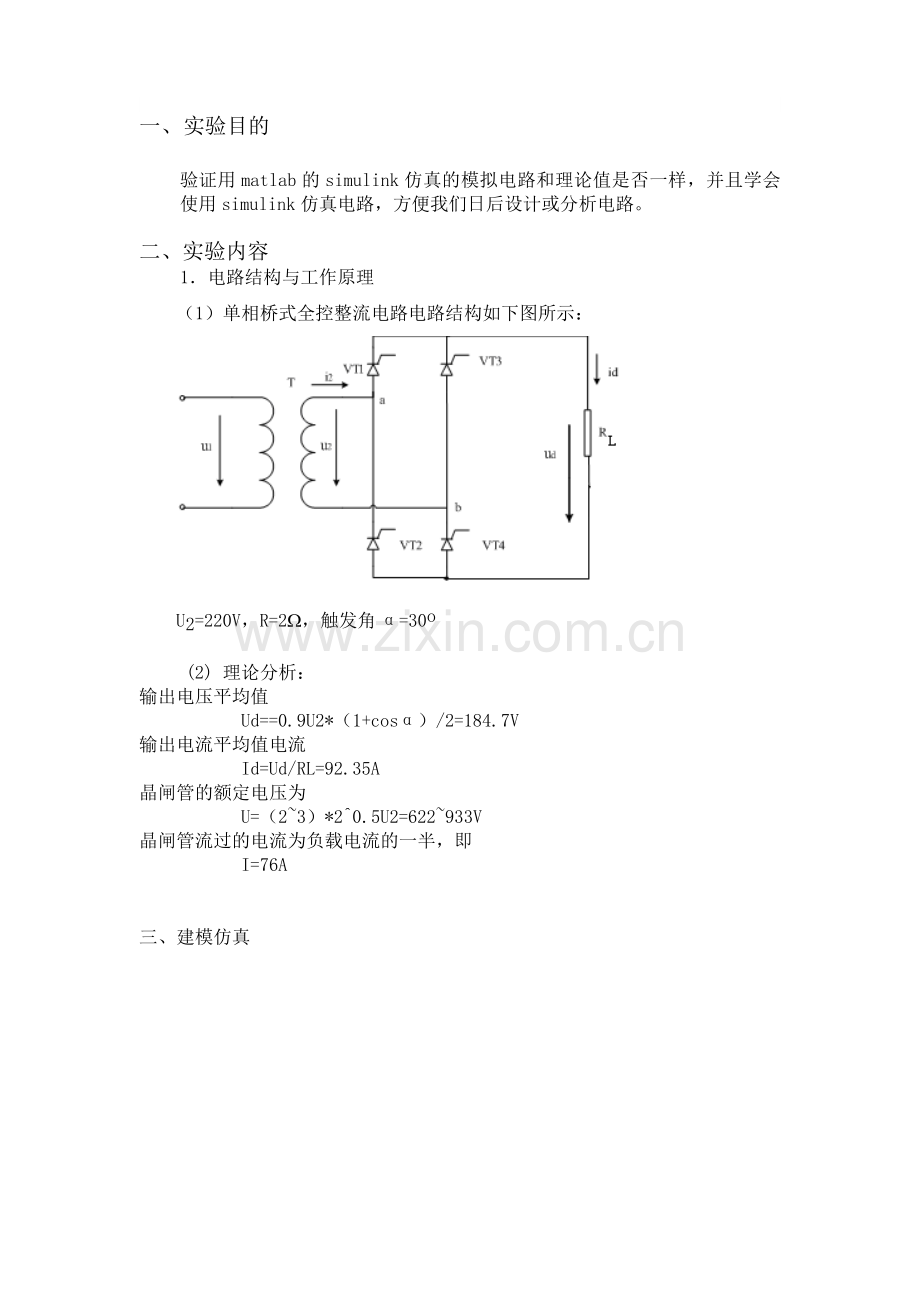

一、 实验目的

验证用matlab的simulink仿真的模拟电路和理论值是否一样，并且学会使用simulink仿真电路，方便我们日后设计或分析电路。

二、实验内容
1．电路结构与工作原理
（1）单相桥式全控整流电路电路结构如下图所示：

U2=220V，R=2Ω，触发角α=30o

(2) 理论分析：
输出电压平均值
Ud==0.9U2*（1+cosα）/2=184.7V
输出电流平均值电流
Id=Ud/RL=92.35A
晶闸管的额定电压为
U=（2~3）*2^0.5U2=622~933V
晶闸管流过的电流为负载电流的一半，即
I=76A

三、建模仿真

四、仿真结果分析

Ug

下载后图可调大清晰

晶闸管电压波形

输入电流的波形

输出电流与输出电压的波形

第一个是输出电流的平均值，理论值为92.35A

第二个是输出电压的平均值, 理论值为184.7V

五，实验总结

通过使用Matlab的simulink对模拟电路进行仿真，我发现Matlab可以比较完美的得出电路的各种数据。在电路板的设计阶段，对电路的仿真是很有必要的，而simulink就是一种很方便的工具，能够简单方便而且准确地模拟出电路的运行情况。
