ProtelDXP原理图与PCB设计原理图设计系统的工作环境.pptx

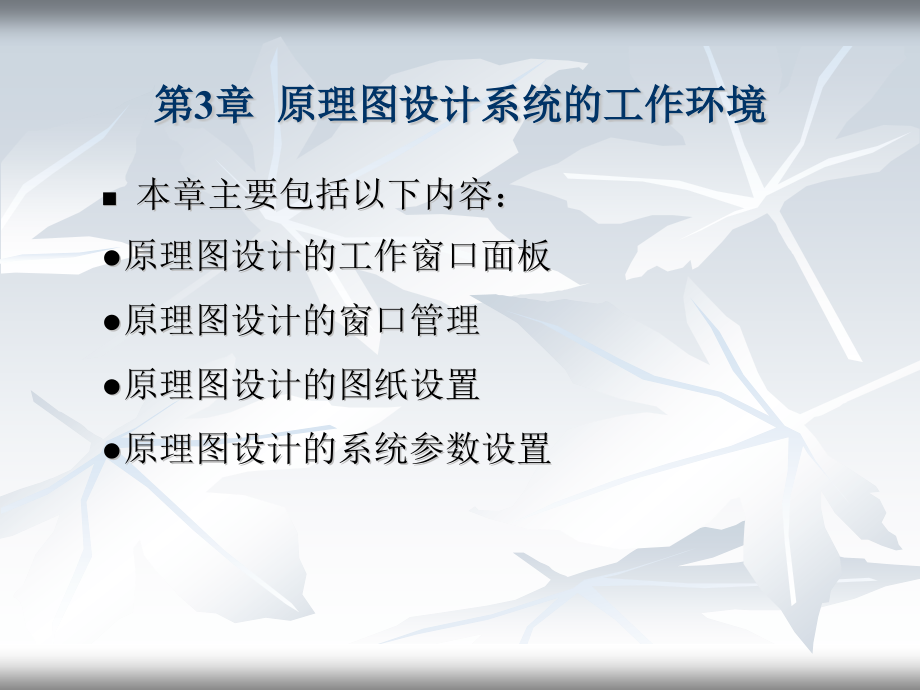

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第,3,章 原理图设计系统的工作环境,本章主要包括以下内容：,原理图设计的工作窗口面板,原理图设计的窗口管理,原理图设计的图纸设置,原理图设计的系统参数设置,3.1,原理图设计的工作窗口面板,在,Protel DXP,设计系统中，启动原理图编辑器后执行菜单命令,【View】【Workspace Panels】,，将会弹出如图,3-1,所示的菜单栏。如果想要打开某个工作窗口面板，设计人员只要选中对应的菜单选项即可；此外，也可以通过鼠标左键单击面板标签栏的相应选项来打开工作窗口面板。,图,3-1,工作窗口面板菜单栏,在设计系统的主界面上执行菜单命令,【File】【Open Project】,，此时将会弹出相应的项目选择对话框。在弹出的项目选择对话框中，选择,“,Z80(Schematics),”,项目文件，单击按钮即可弹出项目工作窗口面板。在项目工作窗口面板中，用鼠标双击,“,CPU Section.SchDoc,”,原理图文件后即可进入到,Protel DXP,中的原理图编辑器。,3.1.1,文件工作窗口面板,在,Protel DXP,的原理图编辑器中，文件工作窗口面板如图,3-2,所示，它的主要功能是用来打开或者新建各种不同类型的文件以及打开各种文件模板。,图,3-2,文件工作窗口面板,从图,3-2,中可以看到，文件工作窗口面板包含,5,个区域,:【Open a docunment】,、,【New】,、,【Open a project】,、,【New from existing file】,和,【New from template】,。在文件工作窗口面板中，如果想要显示某一区域中的选项，设计人员只需要用鼠标左键单击该区域右边 的按钮即可；如果想要关闭某一区域中的选项，设计人员只需要用鼠标左键单击该区域右边的 按钮即可。,（,1,）,【Open a docunment】,区域,【Open a docunment】,区域的功能是用来打开已经存在的单个文件。该区域的具体内容如图,3-2,所示，主要包括最近打开的几个单个文件选项、最近打开的更多文件选项（,More Recent Documents,）以及打开更多的单个文件选项（,More Documents,）。,（,2,）,【Open a project】,区域,【Open a project】,区域的功能是用来打开已经存在的项目文件。该区域的具体内容如图,3-3,所示，主要包括最近打开的几个项目文件选项、最近打开的更多项目文件选项（,More Recent Projects,）以及打开更多的项目文件选项（,More Projects,）。,图,3-3 【Open a project】,区域的具体内容,图,3-4 【New】,区域的具体内容,（,3,）,【New】,区域,【New】,区域的功能是用来新建各种不同类型的文件，该区域的具体内容如图,3-4,所示。,“,PCB File,”,选项：新建印制电路板文件。,“,Schematic Sheet,”,选项：新建原理图文件。,“,VHDL File,”,选项：新建,VHDL,文件。,“,Blank Project,（,PCB,）,”,选项：新建印制电路板的空白项目文件。,“,Blank Project,（,FPGA,）,”,选项：新建,FPGA,的空白项目文件。,“,Blank Project,（,Embedded,）,”,选项：新建嵌入式的空白项目文件。,“,Blank Project,（,Library Package,）,”,选项：新建集成库的空白项目文件。,“,Other Document,”,选项：新建其他类型的文件。,（,4,）,【New from existing file】,区域,【New from existing file】,区域的功能是用来打开新的已存在文件，这个区域的具体内容如图,3-5,所示。,“,Choose Document,”,选项：选择要打开的单个文件。,“,Choose Project,”,选项：选择要打开的项目文件。,图,3-5 【New from existing file】,区域的具体内容,（,5,）,【New from template】,区域,【New from template】,区域的的功能是用来打开各种不同类型的模板，这个区域的具体内容如图,3-6,所示。,图,3-6 【New from template】,区域的具体内容,“,PCB Templates,”,选项：打开各种印制电路板的模板文件。,“,Schematic Templates,”,选项：打开各种原理图的模板文件。,“,PCB Projects,”,选项：打开各种印制电路板项目的模板文件。,“,FPGA Projects,”,选项：打开各种,FPGA,项目的模板文件。,“,Embedded Projects,”,选项：打开各种嵌入式项目的模板文件。,“,PCB Board Wizard,”,选项：打开印制电路板的生成向导。,3.1.2,项目工作窗口面板,在,Protel DXP,的原理图编辑器中，项目工作窗口面板如图,3-7,所示，它的功能是通过该面板来实现文件访问、显示和管理库文件以及浏览项目文件等各项功能。,图,3-7,项目工作窗口面板,在,Protel DXP,设计系统中，项目工作窗口面板与,Windows,的资源管理器非常类似，也是采用树状结构来显示项目中的所有文件。这种树状结构的显示方式可以使设计人员对项目的组成和结构层次有个清楚的认识；同时设计人员可以方便地在树状结构中选取文件，然后只需要双击就可以打开选中的文件。,3.1.3,导航器工作窗口面板,在,Protel DXP,的原理图编辑器中，导航器工作窗口面板如图,3-8,所示，它的主要功能是用来快速定位元件、快速浏览网络分布以及快速浏览违反设计规则的信息。,图,3-8,导航器工作窗口面板,从图,3-8,中可以看到，导航器工作窗口面板中包含有,3,个按钮：,（分析按钮）：单击该按钮可以对当前正在进行编辑的电路原理图进行分析。分析的重点是查看当前正在进行编辑的原理图中是否有重复编号的元件。分析之后利用导航器工作窗口面板就可以对当前原理图中的元件种类和位置进行分析定位。,（编译按钮）：单击该按钮可以对当前打开的项目进行编译。这里需要注意的是，这个编译过程实际上已经包含了上面的分析过程。编译之后利用导航器工作窗口面板除了可以对当前打开的项目中的所有原理图进行元件种类和位置的分析定位之外，还可以对原理图中的电气网络分布以及违反设计规则的地方进行分析定位。,（层次分析按钮）：通过单击该按钮可以很方便地按照一定的连接关系在层次原理图的母图和子图之间进行切换；而且还可以快速查看单张原理图中的网络分布信息。在已经编译过的单张电路原理图中，如果单击该按钮后用鼠标在电路原理图中单击某元件，那么设计人员便可以查看所有与单击元件有电气连接关系的其他元件的位置分布；如果单击该按钮后用鼠标在电路原理图中单击某网络标号，那么设计人员便可以查看单击的网络标号在电路原理图中的分布情况。,同时，导航器工作窗口面板中还包含有,3,个选择项：,【Navigate Components】,选择项、,【Navigate Nets】,选项和,【Navigate Violations】,选项。这,3,个选择项的具体功能如下所示：,【Navigate Components】,选择项：用来快速定位元件。,【Navigate Nets】,选项：用来快速浏览网络分布。,【Navigate Violations】,选项：用来快速浏览违反设计规则的信息。,此外，导航器工作窗口面板中还包含有,4,个复选框。这,4,个复选框的具体功能如下所示：,“,Graph,”,复选框：如果选中该复选框，那么在导航器工作窗口面板中选择某一元件或者网络标号后，原理图编辑区将采用放射状虚线的方式显示出所有与所选元件或者网络标号有关的其他元件或者网络标号。,“,Mask,”,复选框：如果选中该复选框，那么可以使原理图编辑区中没有被选中的元件、网络标号以及连线等对象呈现掩模状态。在原理图编辑器中，掩模状态的掩模程度可以通过单击原理图编辑器右下方的 标签来实现。单击 标签后将会弹出如,图,3-9,所示的掩模程度调节框，通过调节滑块就可以实现掩模程度的调整。,图,3-9,掩模程度调节框,“,Zoom,”,复选框：如果选中该复选框，那么在导航器工作窗口面板中选择某一元件或者网络标号后，原理图编辑区将会以选中的元件或者网络标号为中心进行放大显示。,“,Select,”,复选框：如果选中该复选框，那么在导航器工作窗口面板中选择某一元件或者网络标号后，选中的元件或者网络标号将会以选中状态显示，此时元件或者网络标号的周围将会有绿色边框出现。,以项目文件,“,Z80(Schematics),”,中的原理图文件,“,CPU Section.SchDoc,”,为例来介绍上面,3,种操作的具体步骤。,（,1,）快速定位元件,在,Protel DXP,设计系统中，通过前面介绍的具体方法打开电路原理图文件,“,CPU Section.SchDoc,”,，此时系统也将启动原理图编辑器。,单击原理图编辑器右下方的 标签，从而启动原理图编辑中的导航器工作窗口面板。,在导航器工作窗口面板中，选中,【Navigate Components】,选择项，从而使得导航器工作窗口面板处于快速定位元件的方式。,单击按钮 ，系统将对当前打开的原理图文件,“,CPU Section.SchDoc,”,进行分析。分析完成后，导航器工作窗口面板中将显示当前电路原理图中的所有元件列表和所选元件引脚的电气连接网络标号，如图,3-10,所示。,图,3-10,分析后的导航器工作窗口面板,在导航器工作窗口面板的元件列表中选择需要进行定位的元件，这里以电容元件,C8,为例。单击元件列表中的电容元件,C8,，此时原理图图纸将会以电容元件,C8,为中心进行放大显示，同时选中元件的周围有绿色边框出现，如图,3-11,所示。,图,3-11,在导航器面板中快速定位元件,C8,（,2,）快速浏览网络分布,在,Protel DXP,设计系统中，通过前面介绍的具体方法打开电路原理图文件,“,CPU Section.SchDoc,”,，此时系统也将启动原理图编辑器。,单击原理图编辑器右下方的 标签，从而启动原理图编辑中的导航器工作窗口面板。,在导航器工作窗口面板中，选中,【Navigate Nets】,选择项，从而使得导航器工作窗口面板处于快速浏览网络分布的方式。,单击 按钮，系统将对当前打开的原理图文件,“,CPU Section.SchDoc,”,进行分析。分析完成后，导航器工作窗口面板中将显示当前原理图中的所有网络标号列表和与所选网络标号有关的元件列表，如图,3-12,所示。,图,3-12,分析后的导航器工作窗口面板,在导航器工作窗口面板的网络标号列表中选择需要进行分布浏览的网络标号，这里以网络标号,VCC,为例。单击网络标号列表中的网络标号,VCC,，此时原理图图纸将把与网络标号,VCC,有关的元件,和相应的电气连接关系以红色虚连线的方式显示在工作区中，同时相关的元件以选中状态出现，如图,3-13,所示。,图,3-13,在导航器面板中快速浏览,VCC,的网络分布,（,3,）快速浏览违反设计规则的信息,在,Protel DXP,设计系统中，通过前面介绍的具体方法打开电路原理图文件,“,CPU Section.SchDoc,”,，此时系统也将启动原理图编辑器。,单击原理图编辑器右下方的 标签，从而启动原理图编辑中的导航器工作窗口面板。,在导航器工作窗口面板中，选中,【Navigate Violations】,选择项，从而使得导航器工作窗口面板处于快速浏览违反设计规则信息的方式。,单击 按钮，系统将对包含当前原理图的整个项目进行编译，并且编译过程包含了对原理图进行分析的过程。编译过后，导航器工作窗口面板中将显示当前原理图中由于违反设计规则而产生的错误信息，这些错误信息主要包括错误类型、错误级别和错误数量等信息，如图,3-14,所示。,图,3-14,在导航器面板中快速浏,览违反设计规则的信息,3.1.4,库文件工作窗口面板,在,Protel DXP,的原理图编辑器中，库文件工作窗口面板如图,3-15,所示，它的功能是用来显示和管理项目中已经载入的各种库文件。和先前版本的,Protel,不同，,Protel DXP,设计系统中的库文件采用了集成库的概念。所谓集成库文件，就是把元件的原理图符号、,PCB,封装形式、,SPICE,仿真模型和信号完整性分析等信息集成在一个库文件中。这样做的好处是，设计人员在调用元件时能够同时调用元件的原理图符号和,PCB,封装符号等信息。,从图,3-15,中可以看到，库文件工作窗口面板包含有,3,个按钮。这,3,个按钮的具体功能如下所示：,（查看按钮）：用来查看当前已经载入的元件库文件。,（搜索按钮）：用来搜索某一元件库文件。,（放置按钮）：用来放置当前选中元件的原理图符号和,PCB,封装库。,同时可以看到，库文件工作窗口面板中还包含有两个选择项：,【Components】,选择项和,【Footprints】,选择项。这两个选择项的具体功能如下所示：,【Components】,选择项：用来查看选定元件库中的所有元件。,【Footprints】,选择项：用来查看选定元件库中的所有元件引脚封装。,此外，库文件工作窗口面板中还包含以下几个部分：,已载入的库文件选择栏：用来选择系统已经载入的元件库文件。,过滤条件输入栏：用来输入选择元件的过滤条件。,元件列表：用来列出当前选定元件库中的所有元件。,当前元件的原理图符号：用来给出选定元件的电路原理图符号。,当前元件所包含的模型：用来给出选定元件的引脚、仿真和信号完整性分析等模型。,当前元件的,PCB,封装符号：用来给出选定元件的,PCB,封装符号。,3.1.5,面板控制工作窗口面板,在,Protel DXP,的原理图编辑器中，面板控制工作窗口面板如图,3-16,所示，它的功能是用来打开工作窗口面板菜单栏。由图,3-16,可以看出，面板菜单栏包括以下,12,个子项：,图,3-16,面板控制工作窗口面板,【Inspector】,：用来打开检查工作窗口面板。,【Navigator】,：用来打开导航器工作窗口面板。,【List】,：用来打开列表工作窗口面板。,【Compiled】,：用来打开编译工作窗口面板。,【Differences】,：用来打开差异工作窗口面板。,【Files】,：用来打开文件工作窗口面板。,【Help Advisor】,：用来打开帮助向导工作窗口面板。,【Libraries】,：用来打开库文件工作窗口面板。,【Messages】,：用来打开消息工作窗口面板。,【Projects】,：用来打开项目工作窗口面板。,【Compile Errors】,：用来编译错误显示工作窗口面板。,【Compiled Object Debugger】,：用来编译对象调试工作窗口面板。,3.2,原理图设计的窗口管理,3.2.1,工具栏的打开与关闭,（,1,）绘图（,Drawing,）工具栏的打开与关闭,在原理图编辑器中，执行菜单命令,【View】【Toolbars】【Drawing】,，就可以完成打开或者关闭绘图工具栏的操作。绘图工具栏打开后，其结果如图,3-17,所示。,（,2,）文字格式（,Formatting,）工具栏的打开与关闭,【View】【Toolbars】【Formatting】,，文字格式工具栏打开后，其结果如图,3-17,所示。,（,3,）混合信号仿真（,Mixed Sim,）工具栏的打开与关闭,【View】【Toolbars】【Mixed Sim】,，它的结果如图,3-17,所示。,（,4,）电源及接地符号（,Power Objects,）工具栏的打开与关闭,【View】【Toolbars】【Power Objects】,，其结果如图,3-17,所示。,（,5,）标准（,Schematic Standard,）工具栏的打开与关闭,【View】【Toolbars】【Schematic Standard】,，其结果如图,3-17,所示。,（,6,）布线（,Wiring,）工具栏的打开与关闭,【View】【Toolbars】【Wiring】,，其结果如图,3-17,所示。,（,7,）可编程逻辑器件（,CUPL PLD,）工具栏的打开与关闭,【View】【Toolbars】【CUPL PLD】,，其结果如图,3-17,所示。,（,8,）常用数字器件（,Digital Objects,）工具栏的打开与关闭,【View】【Toolbars】【Digital Objects】,，其结果如图,3-17,所示。,（,9,）项目（,Project,）工具栏的打开与关闭,【View】【Toolbars】【Project】,，其结果如图,3-17,所示。,（,10,）信号完整性分析（,SI,）工具栏的打开与关闭,【View】【Toolbars】【SI】,，其结果如图,3-17,所示。,（,11,）仿真信号源（,Simulation Sources,）工具栏的打开与关闭,【View】【Toolbars】【Simulation Sources】,，其结果如图,3-17,所示。,图,3-17,原理图编辑器中处于打开状态的各种工具栏,工具栏位置调整的具体步骤为：在需要调整的工具栏的上边框单击鼠标左键并按住不松手，此时鼠标光标将变成十字箭头状，然后拖动,工具栏放置到设计窗口上部的合适位置后松开鼠标，即可完成工具栏的位置调整工作。这里以调整标准工具栏为例，它的具体步骤如图,3-18,所示。,图,3-18,标准工具栏的位置调整,3.2.2,绘图区域显示状态的放大与缩小,（,1,）空闲状态下的放大与缩小,当,Protel DXP,设计系统中的原理图编辑器没有执行其他命令而处于闲置状态时，系统提供了,【View】,下拉菜单或者工具栏中的图标来控制绘图区域显示状态的放大与缩小操作。在,Protel DXP,的原理图编辑器中，单击菜单栏中的,【View】,菜单后将会弹出如图,3-19,所示的下拉菜单。,图,3-19,原理图编辑器中的,【View】,下拉菜单,从图,3-19,所示的下拉菜单中可以看到，,【View】,菜单中包含很多用来控制绘图区域显示状态的选项。这些菜单选项的具体功能如下所示：,【Fit Document】,选项：该选项的功能是用来使原理图图纸填满整个绘图区域，目的是便于设计人员查看整张电路原理图。在规划电路原理图的整体布局时，设计人员会经常用到该菜单选项。,【Fit All Objects】,选项：该选项的功能是在绘图区域中查看电路原理图中的所有对象。这里需要注意的是，,【Fit Document】,选项查看的是整张图纸，而该菜单选项查看的是图纸中的所有对象，两者略有不同。另外，设计人员也可以通过鼠标左键单击标准工具栏中的 图标来实现与该菜单选项相同的显示功能。,【Area】,选项：该选项的功能是用来放大显示设计人员选定的绘图区域，它是通过选定绘图区域对角线上的两个角的位置来确定需要进行放大的区域范围。首先执行菜单命令,【View】【Area】,，此时鼠标光标将变成十字光标；其次移动十字光标到目标区域的左上角位置后单击鼠标；然后拖动鼠标到达目标区域的右下角位置后再次单击鼠标，即可放大显示所选定的目标区域。同样，设计人员也可以通过鼠标左键单击标准工具栏中的图标来实现与该菜单选项相同的显示功能。,【Selected Objects】,选项：该选项的功能是用来放大显示设计人员选定的对象，这个对象可以是元件、连线以及网络标号等。同样，设计人员也可以通过单击标准工具栏中的图标来实现与该菜单选项相同的显示功能。,【Around Point】,选项：该选项的功能也是用来放大显示设计人员选定的绘图区域，不过它是通过选定绘图区域的中心位置和一个角的位置来确定需要进行放大的区域范围。首先执行菜单命令,【View】【Around Point】,，此时鼠标光标将变成十字光标；其次移动十字光标到目标区域的中心位置后单击鼠标；然后拖动鼠标到达目标区域的某一个角后再次单击鼠标，即可放大显示所选定的目标区域。,【50,】,、,【100,】,、,【200,】,、,【400,】,选项：这,4,个选项的功能是用来提供,4,种不同比例的显示方式，目的是便于设计人员的绘图操作。这里需要注意的是，对于比例显示的同一菜单命令不能执行多次。,【Zoom Out】,选项：该选项的功能是用来缩小原理图图纸在绘图区域中的显示，该菜单命令可以重复执行多次。同样，设计人员可以通过单击标准工具栏中的 图标来实现与该菜单选项相同的缩小显示功能。此外在原理图编辑器中，标准工具栏还提供了 图标用来放大原理图图纸在绘图区域中的显示。,【Pan】,选项：该选项的功能是用来移动绘图区域中原理图图纸显示的中心位置。在绘制电路原理图的过程中，设计人员经常需要查看原理图的某一部分，所以有时候就需要移动原理图图纸显示的中心位置，此时便可以使用该菜单选项。首先要将鼠标光标移动到需要成为显示中心的目标点，然后执行菜单命令,【View】【Pan】,，此时目标点就会移动到绘图区域的中心位置显示，即以该目标点为屏幕中心显示图纸。,【Refresh】,选项：该选项的功能是用来刷新绘图区域中原理图图纸的显示画面。在绘制电路原理图的过程中，执行完滚动画面、移动元件等操作后，有时候原理图图纸的显示画面会出现含有残留的斑点或者图形变形的问题。这些问题虽然不会影响电路原理图的正确性，但是会使原理图图纸显得不够美观，此时设计人员可以执行该菜单命令来刷新图纸的显示画面。,（,2,）命令状态下的放大与缩小,当原理图编辑器处于其他命令状态时，设计人员无法使用鼠标去执行上面的菜单命令，此时,Protel DXP,设计系统提供了功能快捷键来控制绘图区域显示状态的放大与缩小操作。,PageUp,快捷键：该快捷键的功能是用来实现原理图图纸的放大显示。在绘制原理图的过程中按下,PageUp,快捷键，此时绘图区域将会以鼠标光标的当前位置为中心位置进行放大显示。另外，此快捷键可以进行连续操作。,PageDown,快捷键：该快捷键的功能是用来实现原理图图纸的缩小显示。在绘制原理图的过程中按下,PageDown,快捷键，此时绘图区域将会以鼠标光标的当前位置为中心位置进行缩小显示。另外，此快捷键也可以进行连续操作。,Home,快捷键：该快捷键的功能是用来实现移动绘图区域中原理图图纸显示的中心位置。在绘制原理图的过程中按下,Home,快捷键，此时原来鼠标光标的显示位置就会移动到绘图区域的中心位置显示。,End,快捷键：该快捷键的功能是用来刷新绘图区域中原理图图纸的显示画面。在绘制电路原理图的过程中按下,End,快捷键，此时系统会对原理图图纸的显示画面进行刷新操作从而消除画面中残留的斑点或者图形变形等问题。,3.3,原理图设计的图纸设置,3.3.1,设置图纸尺寸和方向,下面给出设置原理图图纸尺寸和方向的具体步骤：,（,1,）在,Protel DXP,系统的原理图编辑器中，执行菜单命令,【Design】【Options】,后会弹出一个,“,Docunment Options,”,对话框，然后单击对话框中的图纸选项标签，此时将会弹出一个图纸属性设置对话框，如图,3-20,所示。,此外，设计人员也可以在原理图图纸的空白处单击鼠标右键，然后在弹出的菜单中选择,【Docunment Options】,选项，同样可以弹出图纸属性设置对话框。,图,3-20,图纸属性设置对话框,（,2,）单击对话框,【Standard Style】,区域中的,“,Standard Styles,”,选择框右边的按钮，此时弹出的下拉框中将显示各种各样的图纸尺寸选项，如图,3-21,所示。,图,3-21,下拉框中的图纸尺寸选项,（,3,）通过上下移动下拉框右侧的滑块，就可以看到系统提供的各种图纸尺寸选项。在,Protel DXP,中，系统提供的各种图纸尺寸选项有以下几种：,公制尺寸规格：,A0,、,A1,、,A2,、,A3,、,A4,（最小）。,英制尺寸规格：,A,、,B,、,C,、,D,、,E,（最大）。,OrCAD,尺寸规格：,OrCAD A,、,OrCAD B,、,OrCAD C,、,OrCAD D,、,OrCAD E,（最大）。,其他规格：,Letter,、,Legal,、,Tabloid,。,（,4,）单击对话框,【Options】,区域中的,“,Orientation,”,选择框右边的 按钮，此时弹出的下拉框如图,3-22,所示。在,Protel DXP,中，系统提供了两种图纸方向选项：,“,Landscape,”,选项：图纸水平放置。,“,Portrait,”,选项：图纸垂直放置。,图,3-22,下拉框中的图纸方向选项,3.3.2,设置图纸标题栏,设置图纸标题栏的工作也是在如图,3-20,所示的图纸属性设置对话框中进行的。设置图纸标题栏的具体步骤为：,（,1,）选中对话框,【Options】,区域中的,“,Title Block,”,复选框。,（,2,）单击,“,Title Block,”,复选框右边的 按钮，此时弹出的下拉框如图,3-23,所示。,图,3-23,下拉框中的标题栏类型,从图中可以看出，该下拉框为原理图图纸提供了两种标题栏类型：,“,Standard,”,选项：标准型标题栏，其对应的标题栏如图,3-24,所示。,图,3-24,标准型标题栏,“,ANSI,”,选项：美国国家标准协会标题栏，其对应的标题栏如图,3-25,所示。,图,3-25,美国国家标准协会标题栏,3.3.3,设置图纸颜色,【Options】,区域中的,“,Border Color,”,颜色选择框的功能是用来设置图纸边框的颜色，它的默认颜色为黑色。如果设计人员想要修改系统默认颜色，那么只需在右边的颜色框中单击鼠标就可以弹出如图,3-26,所示的颜色选择对话框。,图,3-26,颜色选择对话框,从图,3-26,中可以看到，颜色选择对话框包含有,3,个选项标签,基本颜色标签（）：该标签栏提供了,239,种基本颜色条，如图,3-26,所示。,标准颜色标签（）：该标签栏提供了一个六棱取色盘，如图,3-27,所示。,自定义颜色标签（）：该标签栏提供了混色模型，这里可以对基本颜色的色值进行调整以便调出满意的颜色，如图,3-28,所示。,图,3-28,自定义颜色对话框,图,3-27,标准颜色选择对话框,【Options】,区域中的,“,Sheet Color,”,颜色选择框的功能是用来设置图纸底色的颜色。如果设计人员想要修改系统默认颜色，采用的设置方法与图纸边框的颜色设置方法完全相同。,3.3.4,设置图纸栅格,设置图纸栅格是在图纸属性设置对话框的,【Grids】,区域中进行的，如前面的图,3-20,所示。,【Grids】,区域包括两种不同栅格的设置：一种是跳跃（,Snap,）栅格的设置，另一种是可视（,Visible,）栅格的设置。,“,Snap,”,选项：该选项的设置会影响到光标在原理图中的位移。选中该选项，系统将以设定数值为基本单位限制光标的位移。设定值的系统默认单位为,mil,，例如图中设定的,Snap,值为,10,，那么在光标在原理图中都是以,10mil,为基本单位进行移动的。这样做的目的是：设计人员在绘制原理图时能够比较方便地找到元件的引脚。,“,Visible,”,选项：该选项的功能是用来设置原理图图纸上显示栅格的距离。它的作用主要是为了使设计人员在绘制原理图时，能够对各个元件和连线之间的距离有一个大致的概念，从而使元件之间的连接变得更加简洁。可见，可视栅格对原理图自身并没有任何影响，它只是影响原理图的可视效果。,3.3.5,设置电气栅格,设置电气栅格是在图纸属性设置对话框的,【Electrical Grid】,区域中进行的，如前面的图,3-20,所示。这里如果选中该选项，那么原理图编辑器在画导线时将会以光标为中心、以,“,Grid Range,”,栏的设定值为半径向四周搜索电气节点。如果找到了最近的电气节点，系统就会把光标移动到该节点上，并在该节点上显示出一个标记。,在图,3-20,中，如果选中,“,Enable,”,复选框并在,“,Grid Range,”,栏中输入数值,8,，那么系统绘制导线时会以,8mil,为半径、以当前光标为中心向四周搜索电气节点。,3.3.6,其他各项设置,（,1,）参考边框的显示设置：选中,【Options】,区域中的,“,Show Reference Zones,”,复选框，此时原理图图纸就可以显示参考图纸边框；否则不显示参考图纸边框。,（,2,）图纸边框的显示设置：选中,【Options】,区域中的,“,Show Border,”,复选框，此时原理图图纸就可以显示图纸边框；否则不显示图纸边框。,（,3,）模板图形的显示设置：选中,【Options】,区域中的,“,Show Template Graphics,”,复选框，此时原理图图纸可以显示模板图形；否则不显示模板图形。,（,4,）更改系统字体的设置：单击图纸属性设置对话框中的,按钮，此时将会弹出字体选择对话框，然后便可以选择需要的字体。更改系统字体后，原理图中的元件引脚便以设定的字体进行显示。,（,5,）自定义图纸设置：如果系统提供的标准图纸尺寸不能满足设计的要求，设计人员可以设置自定义图纸。自定义图纸的设置是在图纸属性设置对话框中的,“,Custom Style,”,区域中进行的。在,“,Custom Style,”,区域中，选中,“,Use Custom Style,”,复选框，此时原理图图纸的规格将由复选框下面的参数来确定。,“,Custom Width,”,输入栏：设置自定义图纸的宽度。,“,Custom Height,”,输入栏：设置自定义图纸的高度。,“,X Region Count,”,输入栏：设置水平方向参考边框等分的段数。,“,Y Region Count,”,输入栏：设置垂直方向参考边框等分的段数。,“,Margin Width,”,输入栏：设置自定义图纸边框的宽度。,3.3.7,设置图纸设计信息,对图纸设计信息的设置是通过,“,Docunment Options,”,对话框中的另一个图纸选项标签 来实现的。在,“,Docunment Options,”,对话框中，用鼠标左键单击 标签，即可弹出如图,3-29,所示的图纸设计信息对话框。,图,3-29,图纸设计信息对话框,图纸设计信息对话框中的各项含义如下所示：,【Address1】,、,【Address2】,、,【Address3】,、,【Address4】,：设置地址。,【ApprovedBy】,：设置设计批准人姓名。,【Author】,：设置原理图设计者姓名。,【CheckedBy】,：设置原理图审校者姓名。,【CompanyName】,：设置公司名称。,【CurrentDate】,：设置当前日期。,【CurrentTime】,：设置当前时间。,【Date】,：设置设计日期。,【DocumentFullPathAndName】,：设置完整的保存路径和文件名。,【DocumentName】,：设置文件名。,【DocumentNumber】,：设置文件数量。,【DrawnBy】,：设置原理图绘制者姓名。,【Engineer】,：设置工程师姓名。,【ModifiedDate】,：设置修改日期。,【Organization】,：设置设计机构名称。,【Revision】,：设置版本号。,【Rule】,：设置规则信息。,【SheetNumber】,：设置原理图编号。,【SheetTotal】,：设置原理图总数。,【Time】,：设置设计时间。,【Title】,：设置原理图标题。,3.4,原理图设计的系统参数设置,一般来讲，原理图系统参数设置对话框的打开方式有,3,种：,（,1,）菜单法：在原理图编辑器中执行菜单命令,【Tools】【Preferences】,，此时将会弹出如图,3-30,所示的原理图系统参数设置对话框。,（,2,）鼠标法：在原理图编辑器中的任何一张打开的原理图空白处单击鼠标右键，然后在弹出的菜单中选择,【Preferences】,选项，同样可以打开原理图系统参数设置对话框。,（,3,）快捷键法：在原理图编辑器中按下快捷键,Alt,T,P,后，即可直接弹出系统参数设置对话框。,图,3-30,原理图系统参数设置对话框,在弹出的原理图系统参数设置对话框，包含有,3,个选项标签，它们分别是：,原理图选项标签（）,图形编辑选项标签（）,默认初始值选项标签（）,3.4.1,原理图选项设置,原理图选项的作用是用来设置原理图绘制过程中的一些全局参数的默认值，它包括,8,个区域的设置，如图,3-30,所示。,（,1,）,【Pin Options】,区域,从图,3-30,中可以看出，,【Pin Options】,区域包括,“,Pin Name Margin,”,和,“,Pin Number Margin,”,两个输入栏，它们的作用是用来设置元件上引脚名称和引脚编号与元件符号边缘的距离。,“,Pin Name Margin,”,输入栏：用来设置引脚名称与元件符号边缘的距离，系统默认的距离为,6mil,。,“,Pin Number Margin,”,输入栏：用来设置引脚编号与元件符号边缘的距离，系统默认的距离为,15mil,。,（,2,）,【Alpha Numeric Suffix】,区域,【Alpha Numeric Suffix】,区域包括,“,Alpha,”,和,“,Numeric,”,两个选项，它的作用是用来设置多组件中元件标识的后缀类型。,“,Alpha,”,选项：选中该选项时，多组件中的元件标识将采用字母类型的后缀。,“,Numeric,”,选项：选中该选项时，多组件中的元件标识将采用数字类型的后缀。,（,3,）,【Copy Footprint From To】,区域,【Copy Footprint From To】,区域包括一个选择下拉框和一个,“,OrCAD,（,TM,）,Ports,”,复选框，它的作用是用来设置与,OrCAD,软件的兼容性。,选择下拉框：用来确定调入或者存放,OrCAD,格式原理图时确定封装的来源与去向。,“,OrCAD,（,TM,）,Ports,”,复选框：如果选中该复选框时，,Protel DXP,设计系统中所有原理图设计方案中的全部端口尺寸都将转换成,OrCAD,尺寸并且不能改变。,（,4,）,【Include with Clipboard and Prints】,区域,【Include with Clipboard and Prints】,区域包括,“,No-ERC Markers,”,和,“,Parameter Sets,”,两个复选框，它的作用是用来设置使用剪切板或者打印时的相关参数。,“,No-ERC Markers,”,复选框：如果选中该复选框，那么使用剪切板进行复制或者打印时，原理图中的,“,No-ERC,”,标记也将被复制或者打印；否则原理图中的,“,No-ERC,”,标记将不会被复制或者打印。,“,Parameter Sets,”,复选框：如果选中该复选框，那么使用剪切板进行复制或者打印时，原理图中的对象参数设置也将被复制或者打印；否则，原理图中的对象参数设置将不会被复制或者打印。,（,5,）,【Options】,区域,【Options】,区域中主要包含有,“,Auto-Junction,”,、,“,Optimize Wires&Buses,”,、,“,Drag Orthogonal,”,、,“,Components Cut Wires,”,和,“,Enable
