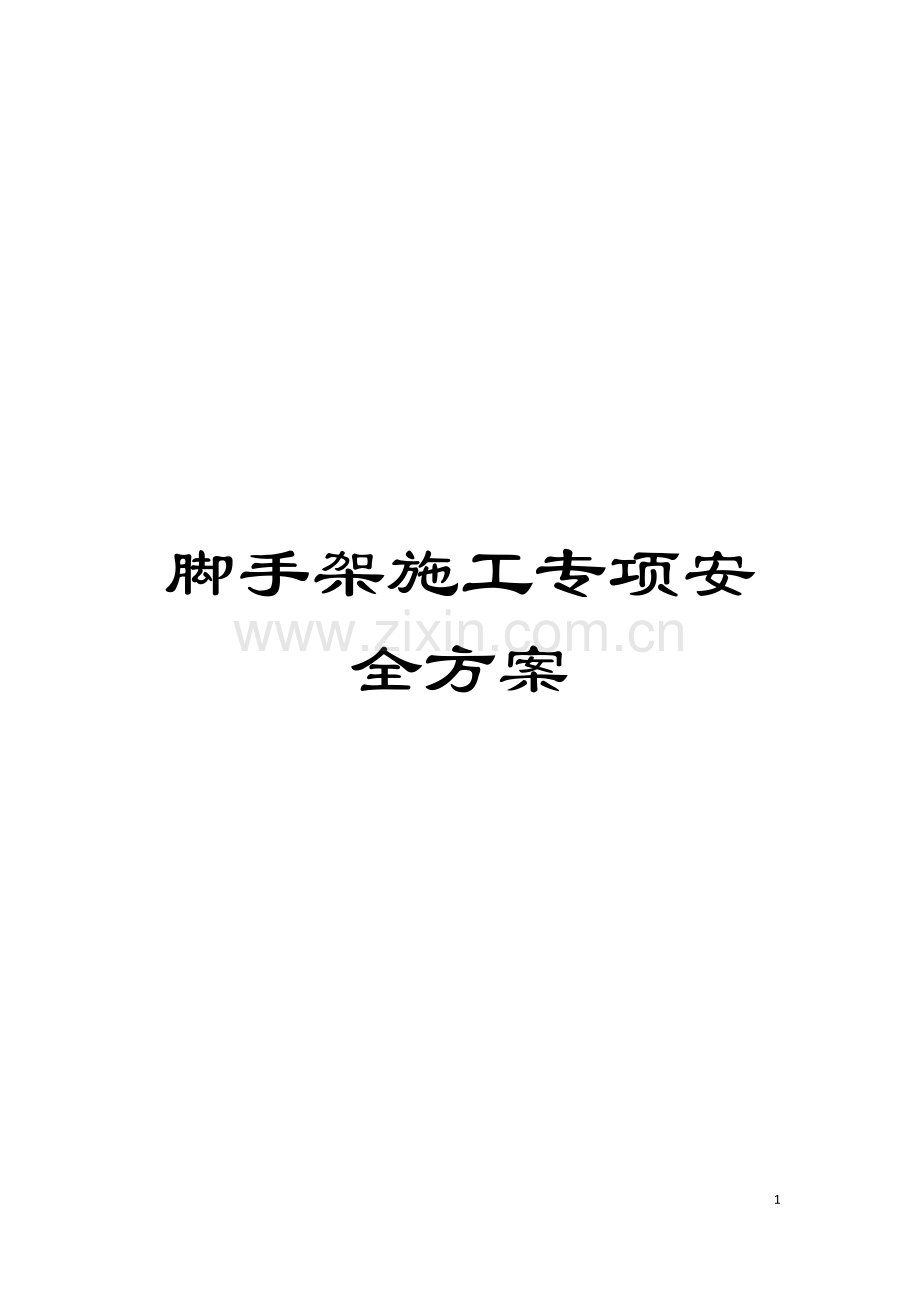

脚手架施工专项安全方案

13

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

河南省濮阳市通达公路工程有限公司
南水北调跨渠桥梁SG7项目部

脚手架施工专项安全方案

南水北调跨渠桥梁SG7标项目部
二O一二年二月
脚手架搭设专项安全施工方案

为了更好的贯彻落实《安全生产法》和进行一步细化基坑施工措施, 确实做到”安全第一, 预防为主”的原则。特编制本现浇箱梁施工专项安全方案。
一 、 编制依据
1.建设工程安全生产管理条例( 国务院令393号)
2.公路工程安全施工技术规程( JTJ 076-95)
3.建筑施工碗扣式钢管脚手架安全技术规范( JGJ166- )
4.建筑施工扣件式钢管脚手架安全技术规范( JGJ130- )
二.支架施工安全管理制度
脚手架的搭设应将质量要求和安全要求有机地统一起来, 确保搭设过程以及以后的使用和拆除过程的安全与适用。　　
1.明确支架施工现场安全责任人, 负责施工全过程的安全管理工作。在支架搭设、 预压、 混凝土浇筑、 拆除前向作业人员进行安全技术交底。
2.支架施工应按经审批的施工方案进行, 方案未经原审批部门同意, 任何人不得修改变更。
3.支架分段或整体搭设安装完毕, 经技术和安全负责人验收合格后方能进行钢筋安装。
4.模板支撑架上的施工荷载应符合设计要求, 不得集中堆放模板、 钢筋等物料。
5. 支架搭设及拆除作业人员必须持证上岗, 并戴安全帽、 系安全带、 穿防滑鞋。严禁穿塑料底鞋, 皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内, 扎紧衣袖口, 领口以及裤腿口, 以防钩挂发生危险。
6.上岗人员应定期体检, 合格者方可持证上岗。
7.支架应与输电线路保持安全距离, 现场临时用电线路架设及脚手架接地防雷措施等应按国家现行标准《施工现场临时用电安全技规范》JGJ46的有关规定执行。
8.竖立杆时应由两人配合操作。横杆与立杆连接时, 也必须两人配合。
9.脚手架搭设后由专人分段检查验收, 办理验收手续。验收表中应写明验收的部位, 验收人员履行验收签字手续。验收不合格的, 应在整改完毕后重新填写验收表。支架验收合格并挂合格牌后方可使用。
10.支架搭设、 拆除, 无关人员不得进入支架底下, 并由安全员在现场监护。
11. 遇6级以上大风、 雨雪、 大雾天气时, 应停止支架的搭设与拆除作业。雨后上架作业应有防滑措施。
12.作业人员要从人行通道上下, 不得从支撑系统爬上爬下。

三、 搭设前的准备工作
1、 搭设前, 单位工程负责人应按脚手架搭拆方案的要求, 对架子工进行安全技术交底, 交义双方履行签字手续。
2、 熟悉图纸和施工现场看, 掌握建筑平面和立面的构造特点, 环境条件, 按照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130－ ) 中构造要求, 决定脚手架步距等等, 具体施搭设步骤。
3、 材料准备。对进场的钢管、 扣件、 脚手架、 安全网等进行检查验收。
4、 搭设场地准备。根据脚手架搭设高度、 搭设场地土质情况与现行国家标准《地基与基础工程施工及验收规范》( JGJ 202) 做好脚手架地基与基础的施工要求, 坚实平整, 不积水, 砼硬化。经验收合格后, 按方案的要求放线定位。
5、 架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、 佩安全带、 必须穿鞋, 严禁穿塑料底鞋, 皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内, 扎紧衣袖口, 领口以及裤腿口, 以防钩挂发生危险
四、 搭设过程中的质量和安全要求
1、 扣件式双排钢管脚手架搭设一般顺序是: 里立杆→外立杆→小横杆→大横杆→扫地杆→脚手片→防护栏杆和踢脚杆→安全网
2、 脚手架必须配合施工进度搭设, 一次搭设高度不应超过相邻连墙件以上二步, 保证搭设过程中和稳定性。
3、 脚手架搭设中累计误差超过允许偏差, 难经纠正, 每搭完一步脚手架后, 按规定校步距、 纵距、 横距、 立杆的垂直度。
4、 竖立杆时应由两人配合操作。大、 小横杆与立杆连接时, 也必须两人配合。
5、 当有六级及六级以上大风和雾、 雨或雪雨、 雪天气时, 应停止脚手搭设作业。雨、 雪后上架作业应注意防滑, 并采取防滑措施。
6、 非操作层脚手架上严禁堆放材料, 且必须保持清洁, 操作层脚手架上材料堆放不能集中, 不能超高, 堆放要稳固, 工作完成后及时清除干净。
7、 脚手架搭设后由施工企业组织分段验收, 办理验收手续。验收表中应写明验收的部位, 内容量化, 验收人员履行验收签字手续。验收不合格和, 应在整改完毕后重新填写验收表。脚手架验收合格并挂合格牌后方可使用。
五、 安全防范技术措施
1、 坍塌安全防范措施
1) 支架施工前, 进行技术交底。落实到指挥人员、 班组操作人员。按规范的规定对盖梁支架进行设计计算, 计算结果符合要求。待墩柱强度达到规范要求后, 才能够进行盖梁施工准备工作, 安装后须组织验收, 验收合格后方可使用。
2) 使用的材料规格和型号必须符合技术要求, 不合格产品不得使用。
3) 应定期检查预埋件, 螺栓, 贝雷片、 模板、 钢筋等构件情况, 混凝土浇注过程中, 必须由专人负责观察检查, 如发现松动变形、 移位和错漏碰缺等情况要及时处理解决。
4) 操作平台上各种材料和设备必须严格按设计规定的位置和数量进行布置, 不得随意变动, 以防超载。
2、 物体打击安全防范措施
1) 高处作业用的料具应放置稳妥、 小型工具应随时放入工具袋, 上下传递工具时, 严禁抛掷。高空往地面运输物件时, 应用绳捆好吊下。不得随意抛掷材料物件、 工具, 防止滑脱伤人或意外事故。禁止上下交叉同时作业。
2) 进入施工现场戴安全帽, 脚手架设置安全网防护, 现场设置安全警示牌, 危险区域设置围栏作设警戒区, 严禁人员进入。
3、 高处坠落安全防范措施
1) 攀登、 悬空及高处搭设的人员必须经培训和考试后持证上岗, 并定期检查身体。不准在高空开玩笑打闹, 严禁酒后高空作业。衣着灵便, 禁止赤脚、 穿拖鞋、 硬底鞋和带钉易滑的鞋。高空作业的人员要戴上安全帽, 系上安全带。
2) 高处作业下方设置围栏或遮栏, 并悬挂警告牌, 严禁上下交叉作业。夜间施工必须有充分的灯光照明。不准其它人员通行和逗留。
3) 在五级以上风力或遇雷雨、 大雾, 禁止在露天高处作业。台风暴雨过后应检查高处作业安全设施, 安全可靠后方可重新施工。
4) 从事高处作业的人员要佩戴安全帽、 安全带等安全防护用具。安全带必须系挂在施工作业处上方的牢固构件上, 防止挂钩滑脱, 不得系挂在有尖锐棱角位, 系挂点下方应有足够的净空, 各种部件不得任意拆除, 有损坏的不得使用。安全带应高挂低用, 不得采用低于腰部水平的系挂方法。如遇作业现场无法系挂要求的, 要采取措施尽量满足系挂要求, 并经上级安全管理部门批准。严禁用绳子捆在腰部代替安全带。经作业风险分析评价认为不宜系安全带的高处作业, 经作业单位安全主管部门核实后可作为特殊情况处理, 但必须经过严格审核并采取严密有效的防范措施, 确保作业人员的安全。
5) 作业点下方要设安全警戒区, 有明显警戒标志, 并设专人监护, 提醒作业人员和其它有关人员注意安全。
6) 作业前作业负责人要对全体作业人员进行安全教育, 检查各种工具, 防护用具、 机电设备和其它设施是否安全可靠, 发现问题立即调整、 更换、 停用, 直到确认安全可靠, 才能开始作业。作业人员必须做好上岗前的一切准备, 检查所用的工具、 设施、 安全用具等, 按规定穿戴好防护用品, 准备好安全带, 裤脚要扎住, 戴好安全帽, 衣着要灵活、 轻便, 禁止穿凉鞋、 高跟鞋、 硬底鞋、 带钉鞋和易滑鞋。夜间作业必须设置足够的照明设施。
7) 靠近低压电源线路时, 应距离低压电线至少2米, 在2米以内时, 应采取绝缘防护措施。距离10千伏线路至少应在5米以外, 否则应采取绝缘屏护及防止误触电事故的措施。禁止在高压线附近作业。
8) 高处作业人员在上下时, 不得乘坐非载人的吊笼, 应沿着通道、 梯子上下, 严禁沿着绳索、 立杆或栏杆攀登, 必须从指定的路线上下。
9) 高处作业严禁上下投掷工具、 材料和杂物等, 工具、 材料要摆放平稳牢固。各种工具要有防掉绳或放入工具袋(套)内。不准将易滚易滑的物件堆放在脚手架上, 工作完毕应及时将工具、 零星材料、 零部件等一切易坠落物件清理干净
10) 严禁上下同时垂直作业。若特殊情况必须垂直作业, 应经有关领导批准, 并在上下层间设专用的防护棚或者其它隔离设施。
五、 支架搭设要点
( 1) 支架构配件检查
进场支架设专人检查: 立杆连接件有无变形、 裂纹, 立杆有无弯曲等, 底托、 托撑有无损坏、 变形, 不合格者剔除。经检查合格的支架构配件方可使用。
( 2) 可调托撑高度调至低限。
( 3) 立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于70cm。
( 4) 支架搭设中累计误差超过允许偏差, 难以纠正, 每搭完一步支架后, 按规定校步距、 纵距、 横距、 立杆的垂直度。
( 5) 支架四周从底到顶连续设置竖向剪刀撑( 竖向斜杆) ; 中间纵、 横向由底至顶连续设置竖向剪刀撑, 其间距小于或等于4.5m。
( 6) 剪刀撑的斜杆与地面的夹角应在45°-60°之间, 斜杆应每步与立杆扣接。
( 7) 根据规范, 当支架高度大于4.8m时, 顶端和底部必须设置水平剪刀撑, 中间水平剪刀撑设置间距应小于或等于4.8m。
( 8) 为增强支架整体抗倾覆性, 在墩柱四周用φ48钢管及扣件每两步架设井字加固, 钢管紧贴立柱和盖梁, 并与周围支架连接牢固。
( 9) 在支架的边部或端部, 必须搭设与支架连在一起的人行通道, 通道安装脚手板。人行通道坡度应小于1:3,架设钢管防护围栏和防护安全网。
( 10) 支架顶模板外侧必须用建设主管部门认证的合格的密目式安全网封闭, 且应将安全网固定在脚手架外立杆内侧, 应用18＃铁丝张持严密。
六、 地基处理
根据地质勘探资料和荷载计算, 结合施工经验, 采用30cm厚10%石灰土的方案。处理中严格按地基处理及路面施工规范控制, 确保地基处理质量。
七、 剪刀撑、 安全网
1、 与地面的倾角宜在45°-60°之间。
2、 应在外侧立面整个长度和高差上连接设置剪刀撑。
3、 剪刀撑斜杆的接长宜采用搭接, 搭接长度不应小于1m; 两根撑杆须交错布置, 同立杆的交错相同。
4、 剪刀斜杆应用旋转扣件固定在与相交的横向水平杆的伸出端或立杆上, 旋转扣件中心线至主节点的距离不宜大于150mm。
5、 脚手架外侧必须用建设主管部门认证的合格的密目式安全网封闭, 且应将安全网固定在脚手架外立杆里侧, 应用18＃铅丝张持严密。
八、 斜道
1、 采用之字型斜道, 宜附着外脚手架或建筑物设置。
2、 人行斜道宽度不宜小于1m, 坡度宜采用1: 3. 3、 拐弯处应设置平台, 其宽度不上于斜道宽度。
3、 斜道两侧及平台外围均应设置栏杆及踢脚杆, 栏杆高度应为1.2m, 踢脚杆高度仅为0.3m, 内侧应挂密目网封闭。
4、 脚手板横铺时, 应在横向水平杆下增设纵向支托杆, 纵向支托杆间距不应大于500mm。
5、 脚手板上应每隔250～300mm设置一根防滑木条, 木条厚度宜为20～30mm。

九、 安装方案
( 1) 支架搭设应按方案在专人指挥下统一进行。
( 2) 在处理好的地基上弹线定位, 放置枕木或木垫板, 其长度不少于立杆二跨, 厚度不小于50mm。
( 3) 放置底座( 或垫厚度大于6mm钢板) 后应按先立杆后横杆再斜杆的顺序搭设。
( 4) 支架安装由中间向两端进行或一端向另一端进行, 不得从两端向中间进行。
( 5) 拼装至3～5层时, 用经纬仪等检查横杆水平度和立杆垂直度。水平杆必须在同一水平面上。立杆垂直度偏差小于0.5%, 顶部绝对偏差小于0.1m。
( 6) 在无荷载的情况下, 逐个检查立杆底座是否浮地松动。如有应旋紧可调底座。如已至调整界限, 可用薄铁板垫实。
( 7) 随时检查水平框的直角度, 不致使支架偏扭。
( 8) 安装过程中、 安装后设专人检查: 连接的紧固程度和有无支撑不实等。
十、 拆除方案
( 1) 外架拆除前应由单位工程负责人召集有关人员对架子工程进行全面检查与签证确认, 建筑物施工完毕, 且不需要使用时, 脚手架方可拆除。
( 2) 拆除脚手架应设置警戒, 张挂醒目的警戒标志, 禁止非操作人员通行和地面施工人员能行, 并有专人负责警戒。
( 3) 长立杆、 斜杆的拆除应由二人配合进行, 不宜单独作业, 下班时应检查是否牢固, 必要时应加设临时固定支撑, 防止意外。
( 4) 拆除外架前应将通道口上的存留材料杂物清除, 按自上而下先装后拆, 后装先拆的顺序。
( 5) 拆除顺序为: 安全网→踢脚杆→防护栏杆→剪刀撑→脚手片→大横杆→小横杆→立杆, 自上而下拆除, 一步一清, 不得采用踏步式拆除, 不准上、 下同时作业。
( 6) 如遇强风、 雨、 雪等气候, 不能进行外架拆除。
( 7) 拆卸的钢管与扣件应分类堆放, 严禁高空抛掷。
( 8) 吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐
