泗县档案馆工程施工现场临时用电安全施工专项方案

67

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

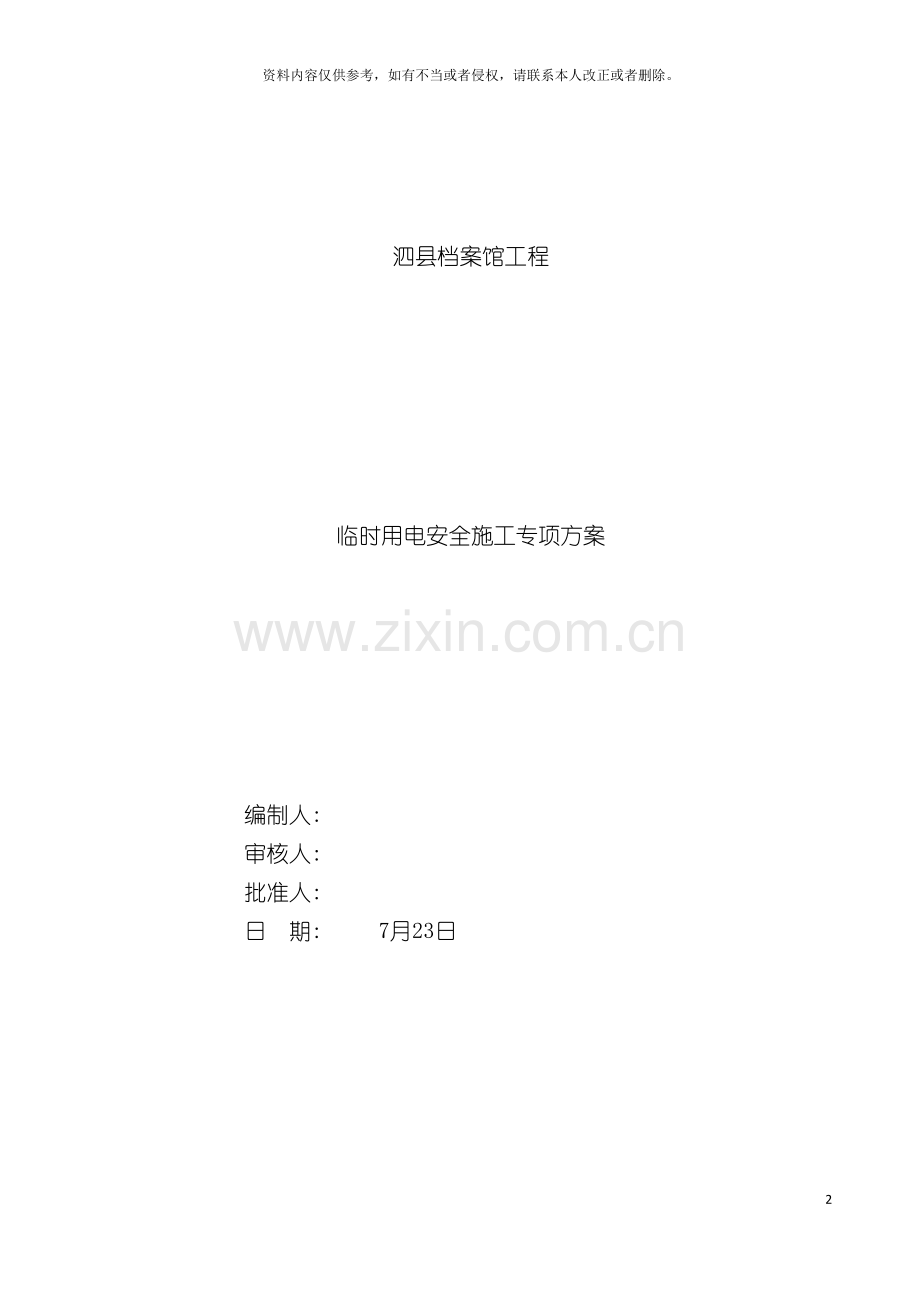

泗县档案馆工程

临时用电安全施工专项方案

编制人:
审核人:
批准人:
日 期: 7月23日

目 录
第一章 工程概况 1
第一节 工程概况 1
第二节 现场条件 1
第二章 编制依据 1
第三章 配电系统设置 2
第四章 负荷计算及配电系统设计 2
第一节 施工现场用电量统计表 2
第二节 确定用电负荷: 3
第三节 绘制临时供电施工图 24
第四章 安全用电技术措施 39
第五章 安全用电防火措施 50
第六章 防雷装置设计 52
第七章 接地装置设计 53
第八章 现场应急处理方案 53
附图 泗县档案馆工程施工平面布置图 56

第一章 工程概况
第一节 工程概况
序号
项目
内 容
1
工程名称
泗县档案馆工程
2
建设单位
泗县城市建设投资有限公司
3
设计单位
安徽省城建设计研究总院有限公司
4
监理单位
宿州市峙恒建设监理事务所
5
勘察单位
安徽两淮地质基础工程公司
6
施工单位
马鞍山钢铁建设集团有限公司
7
计划工期
本工程计划总工期: 180日历天;
8
质量标准
合格
9
工程规模
总建筑面积
7218.47㎡。
规划用地面积
1957.38㎡。
建设内容
1座四层档案馆及配套室外工程。
10
建设地点
安徽省泗县
11
主要功能
档案存储、 会议
第二节 现场条件
序号
项 目
情况简介
1
交通条件
本项目位于泗县丹凤路东侧, 朝阳路西侧, 大门正对丹凤路, 以丹凤路作为施工主干道。由于丹凤路正在施工, 进入场地需修筑临时道路。北侧及东侧为住宅小区。
2
环境地貌
整体地貌平坦, 为拆迁后平整场地, 围护结构已形成。
第二章 编制依据
1、 泗县档案馆工程施工组织设计及施工总平面布置图, 工程设计施工图纸。
2、 国家及地方现行相关法律法规及规范、 规程等技术标准、 规定;
《低压配电设计规范》( GB50054- )
《通用用电设备配电设计规范》( GB50055- )
《供配电系统设计规范》( GB50052- )
《施工现场临时用电安全技术规范》( JGJ46- )
《建筑施工安全检查标准》( JGJ59- )
3、 其它安全生产文明施工及电力部门的有关规定;
4、 安徽两淮地质基础工程公司提供的地勘报告。
第三章 配电系统设置
施工现场电源进线由供电局设置在施工现场北侧围墙边的配电房, 本工程根据施工现场条件及实际情况, 考虑设置1个总配电箱, 总配电箱设置在档案馆场地环形规划道路内侧的西北角。总配电箱设置在新建的临时配电房内, 另从总配电箱设置4条分支线路, 分别为1条垂直运输动力分配箱, 1条加工场地机械动力分配箱, 1条项目部大临照明分配箱以及1条主体结构楼层内用电动力分配箱。
据用电规范规定, 工程采用TN－S系统, 实行三级配电两级保护, 施工现场设1个符合标准的总配电箱, 下设分配电箱4台, 开关箱若干台。总分配电箱、 开关箱施工用电线的布置严格按照《施工现场临时用电安全技术规范》规定。根据施工现场用电设备布置情况, 采用导线穿钢管埋地敷设, 布置位置及线路走向参见附图: 《施工总平面布置图》。
1、 现场采用380V低压供电, 设1个总配电箱, 内有计量设备, 采用TN-S系统供电。
2、 根据施工现场用电设备布置情况, 总箱进线及分配电箱进线均采用套管保护埋地敷设, 分配箱至开关箱线路根据实际情况采用埋地/架空线路敷设, 用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图, 采用三级配电, 二级防护。
3、 按照《JGJ46- 》规定制定施工组织设计, 接地电阻R≤4Ω。
第四章 负荷计算及配电系统设计
第一节 施工现场用电量统计表
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
卷扬机
JJM-3
7.5
1
7.5
2
塔式起重机
TC6015
51.3
1
51.3
3
电动平板夯
HZD200
3
1
3
4
钢筋调直机
GT6/14
11
1
11
5
钢筋切断机
QJ40-1
5.5
1
5.5
6
钢筋弯曲机
GW40
3
1
3
7
高处作业吊篮
ZLP630
1.5
6
1.5×6
8
套丝切管机
TQ-3
1
1
1
9
木工平刨机
MB504
3
1
3
10
电动液压弯管机
WYQ
1.5
1
1.5
11
木工圆锯
MJ106
5.5
1
5.5
12
潜水泵

2
3
2×3
13
高压钠灯

1
1
1
14
荧光灯

0.1
1
0.1
15
白炽灯

0.1
1
0.1
16
节能灯

0.04
14
0.04×14
17
柜机空调

3
2
3×2
18
挂机空调
1.5P
1
8
1×8
19
水壶

1.5
9
1.5×9
20
套丝切管机
TQ-3
1
1
1
21
地面磨光机
DM-60
0.4
1
0.4
22
电动液压弯管机
WYQ
1.1
1
1.1
23
电动弹涂机
DT-120A
8
1
8
24
地面水磨石机
RM100
2.2
1
2.2
25
插入式振动器
ZX50
1.1
3
1.1×3
26
地面磨光机
DM-60
0.4
1
0.4
27
蛙式夯土机
HW-60
3
2
3×2
28
交流电焊机
BX3-200-2
23.4
2
23.4×2
29
振动冲击夯
HCD90
3
1
3
第二节 确定用电负荷:
(1)、 卷扬机
Kx=0.85, Cosφ=0.6, tgφ=1.33
Pjs=0.85×7.5=6.375kW
Qjs=Pjs×tgφ=6.38×1.33=8.5kvar
(2)、 塔式起重机
Kx=0.7, Cosφ=0.65, tgφ=1.17
将Jc=40%统一换算到Jc1 =25%的额定容量
Pn=51.3kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×51.3=64.89 kW
Pjs=Kx×Pe=0.7×64.89=45.42kW
Qjs=Pjs×tgφ=45.42×1.17=53.11kvar
(3)、 电动平板夯
Kx=0.75, Cosφ=0.8, tgφ=0.75
Pjs=0.75×3=2.25kW
Qjs=Pjs×tgφ=2.25×0.75=1.69kvar
(4)、 钢筋调直机
Kx=0.65, Cosφ=0.7, tgφ=1.02
Pjs=0.65×11=7.15kW
Qjs=Pjs×tgφ=7.15×1.02=7.29kvar
(5)、 钢筋切断机
Kx=0.65, Cosφ=0.7, tgφ=1.02
Pjs=0.65×5.5=3.575kW
Qjs=Pjs×tgφ=3.58×1.02=3.65kvar
(6)、 钢筋弯曲机
Kx=0.65, Cosφ=0.7, tgφ=1.02
Pjs=0.65×3=1.95kW
Qjs=Pjs×tgφ=1.95×1.02=1.99kvar
(7)、 高处作业吊篮
Kx=0.3, Cosφ=0.6, tgφ=1.33
Pjs=0.3×1.5=0.45kW
Qjs=Pjs×tgφ=0.45×1.33=0.6kvar
(8)、 套丝切管机
Kx=0.2, Cosφ=0.65, tgφ=1.17
Pjs=0.2×1=0.2kW
Qjs=Pjs×tgφ=0.2×1.17=0.23kvar
(9)、 木工平刨机
Kx=0.25, Cosφ=0.55, tgφ=1.52
Pjs=0.25×3=0.75kW
Qjs=Pjs×tgφ=0.75×1.52=1.14kvar
(10)、 电动液压弯管机
Kx=0.2, Cosφ=0.65, tgφ=1.17
Pjs=0.2×1.5=0.3kW
Qjs=Pjs×tgφ=0.3×1.17=0.35kvar
(11)、 木工圆锯
Kx=0.65, Cosφ=0.6, tgφ=1.33
Pjs=0.65×5.5=3.575kW
Qjs=Pjs×tgφ=3.58×1.33=4.77kvar
(12)、 潜水泵
Kx=0.5, Cosφ=0.75, tgφ=0.88
Pjs=0.5×2=1kW
Qjs=Pjs×tgφ=1×0.88=0.88kvar
(13)、 高压钠灯
Kx=0.6, Cosφ=0.7, tgφ=1.02
Pjs=0.6×1×1.1=0.66kW
Qjs=Pjs×tgφ=0.66×1.02=0.67kvar
(14)、 荧光灯
Kx=0.75, Cosφ=0.85, tgφ=0.62
Pjs=0.75×0.1×1.2=0.09kW
Qjs=Pjs×tgφ=0.09×0.62=0.06kvar
(15)、 白炽灯
Kx=1, Cosφ=1, tgφ=0
Pjs=1×0.1×1=0.1kW
Qjs=Pjs×tgφ=0.1×0=0kvar
(16)、 节能灯
Kx=0.6, Cosφ=0.75, tgφ=0.88
Pjs=0.6×0.04×1=0.024kW
Qjs=Pjs×tgφ=0.02×0.88=0.02kvar
(17)、 柜机空调
Kx=0.75, Cosφ=0.75, tgφ=0.88
Pjs=0.75×3×1=2.25kW
Qjs=Pjs×tgφ=2.25×0.88=1.98kvar
(18)、 挂机空调
Kx=0.6, Cosφ=0.75, tgφ=0.88
Pjs=0.6×1×1=0.6kW
Qjs=Pjs×tgφ=0.6×0.88=0.53kvar
(19)、 水壶
Kx=0.3, Cosφ=0.75, tgφ=0.88
Pjs=0.3×1.5×1=0.45kW
Qjs=Pjs×tgφ=0.45×0.88=0.4kvar
(20)、 套丝切管机
Kx=0.3, Cosφ=0.6, tgφ=1.33
Pjs=0.3×1=0.3kW
Qjs=Pjs×tgφ=0.3×1.33=0.4kvar
(21)、 地面磨光机
Kx=0.1, Cosφ=0.45, tgφ=1.98
Pjs=0.1×0.4=0.04kW
Qjs=Pjs×tgφ=0.04×1.98=0.08kvar
(22)、 电动液压弯管机
Kx=0.3, Cosφ=0.6, tgφ=1.33
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×1.33=0.44kvar
(23)、 电动弹涂机
Kx=0.2, Cosφ=0.65, tgφ=1.17
Pjs=0.2×8=1.6kW
Qjs=Pjs×tgφ=1.6×1.17=1.87kvar
(24)、 地面水磨石机
Kx=0.1, Cosφ=0.45, tgφ=1.98
Pjs=0.1×2.2=0.22kW
Qjs=Pjs×tgφ=0.22×1.98=0.44kvar
(25)、 插入式振动器
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×1.02=0.34kvar
(26)、 蛙式夯土机
Kx=0.5, Cosφ=0.55, tgφ=1.52
Pjs=0.5×3=1.5kW
Qjs=Pjs×tgφ=1.5×1.52=2.28kvar
(27)、 交流电焊机
Kx=0.5, Cosφ=0.4, tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=23.4×0.4=9.36kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.36=6.62 kW
Pjs=Kx×Pe=0.5×6.62=3.31kW
Qjs=Pjs×tgφ=3.31×2.29=7.58kvar
(28)、 振动冲击夯
Kx=0.75, Cosφ=0.8, tgφ=0.75
Pjs=0.75×3=2.25kW
Qjs=Pjs×tgφ=2.25×0.75=1.69kvar
(29)总的计算负荷计算, 总箱同期系数取Kx=0.95
总的有功功率Pjs=Kx×ΣPjs=0.95×(6.38+45.42+2.25+7.15+3.58+1.95+0.45+0.45+0.45+0.45+0.2+0.75+0.3+3.58+0.45+0.45+1+1+1+0.66+0.09+0.1+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+2.25+2.25+0.6+0.6+0.6+0.6+0.6+0.6+0.6+0.6+0.45+0.45+0.45+0.45+0.45+0.45+0.45+0.45+0.45+0.3+0.04+0.33+1.6+0.22+0.33+0.16+1.5+1.5+0.33+3.31+3.31+2.25+0.33)=101.928kW
总的无功功率
Qjs=Kx×ΣQjs=0.95×(8.5+53.11+1.69+7.29+3.65+1.99+0.6+0.6+0.6+0.6+0.23+1.14+0.35+4.77+0.6+0.6+0.88+0.88+0.88+0.67+0.06+0+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+0.02+1.98+1.98+0.53+0.53+0.53+0.53+0.53+0.53+0.53+0.53+0.4+0.4+0.4+0.4+0.4+0.4+0.4+0.4+0.4+0.4+0.08+0.44+1.87+0.44+0.34+0.16+2.28+2.28+0.34+7.58+7.58+1.69+0.34)=121.188kvar
总的视在功率Sjs=(Pjs2+Qjs2)1/2=(101.9282+121.1882)1/2=158.354kVA
总的计算电流计算Ijs=Sjs/(1.732×Ue)=158.354/(1.732×0.38)=240.6A
1、 1号干线线路上导线截面及分配箱、 开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算, 再由开关箱至分配箱计算, 选择导线及开关设备。分配箱至开关箱, 开关箱至用电设备的导线敷设采用铝空气明敷/架空线路。
(1)、 卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.6, tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×7.5/(1.732×0.38×0.6)=18.99A
ii)选择导线
选择BLX-3×6+2×4, 空气明敷/架空线路时其安全载流量为45A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-60/60 , 其熔体额定电流为Ir=60A, 漏电保护器为DZ20L-60/60。
(2)、 塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.65, tgφ=1.17
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×64.89/(1.732×0.38×0.65)=151.68A
ii)选择导线
选择BLX-3×50+2×25, 空气明敷/架空线路时其安全载流量为175A。室外架空铝芯导线按机械强度的最小截面为16mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200, 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/160。
(3)、 电动平板夯开关箱至电动平板夯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.8, tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.8)=5.7A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/6。
(4)、 钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×11/(1.732×0.38×0.7)=23.88A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-30/30 , 其熔体额定电流为Ir=30A, 漏电保护器为DZ15LE-40/30。
(5)、 钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×5.5/(1.732×0.38×0.7)=11.94A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-15/15 , 其熔体额定电流为Ir=15A, 漏电保护器为DZ15LE-40/15。
(6)、 钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.7)=6.51A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(7)、 高处作业吊篮开关箱至高处作业吊篮导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.6, tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.6)=3.8A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10, 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(8)、 套丝切管机开关箱至套丝切管机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.65, tgφ=1.17
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1/(1.732×0.38×0.65)=2.34A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10, 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(9)、 木工平刨机开关箱至木工平刨机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.55, tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10, 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(10)、 电动液压弯管机开关箱至电动液压弯管机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.65, tgφ=1.17
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.5/(1.732×0.38×0.65)=3.51A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10, 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(11)、 木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.6, tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×5.5/(1.732×0.38×0.6)=13.93A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-15/15, 其熔体额定电流为Ir=15A, 漏电保护器为DZ15LE-40/15。
(12)、 潜水泵开关箱至潜水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.75, tgφ=0.88
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×2/(1.732×0.38×0.75)=4.05A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(13)、 高压钠灯开关箱至高压钠灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.7)=6.49A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(14)、 荧光灯开关箱至荧光灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.85, tgφ=0.62
Ijs=Kx×Pe/(Ue×Cosφ)=1×0.1/(0.22×0.85)=0.53A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(15)、 白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=1, tgφ=0
Ijs=Kx×Pe/(Ue×Cosφ)=1×0.1/(0.22×1)=0.45A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(16)、 节能灯开关箱至节能灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.75, tgφ=0.88
Ijs=Kx×Pe/(Ue×Cosφ)=1×0.04/(0.22×0.75)=0.24A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(17)、 柜机空调开关箱至柜机空调导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.75, tgφ=0.88
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.75)=18.18A
ii)选择导线
选择2×4, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-30/30 , 其熔体额定电流为Ir=30A, 漏电保护器为DZ15LE-40/20。
(18)、 挂机空调开关箱至挂机空调导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.75, tgφ=0.88
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.75)=6.06A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(19)、 水壶开关箱至水壶导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.75, tgφ=0.88
Ijs=Kx×Pe/(Ue×Cosφ)=1×1.5/(0.22×0.75)=9.09A
ii)选择导线
选择2×2.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(20)、 套丝切管机开关箱至套丝切管机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.6, tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1/(1.732×0.38×0.6)=2.53A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(21)、 地面磨光机开关箱至地面磨光机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.45, tgφ=1.98
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×0.4/(1.732×0.38×0.45)=1.35A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(22)、 电动液压弯管机开关箱至电动液压弯管机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.6, tgφ=1.33
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.1/(1.732×0.38×0.6)=2.79A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(23)、 电动弹涂机开关箱至电动弹涂机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.65, tgφ=1.17
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×8/(1.732×0.38×0.65)=18.7A
ii)选择导线
选择BLX-3×4+2×2.5, 空气明敷/架空线路时其安全载流量为35A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-30/30 , 其熔体额定电流为Ir=30A, 漏电保护器为DZ15LE-40/20。
(24)、 地面水磨石机开关箱至地面水磨石机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.45, tgφ=1.98
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×2.2/(1.732×0.38×0.45)=7.43A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(25)、 插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×1.1/(1.732×0.38×0.7)=2.39A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(26)、 地面磨光机开关箱至地面磨光机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×0.4/(1.732×0.38×0.7)=0.87A
ii)选择导线
选择BLX-3×2.5+2×1.5, 空气明敷/架空线路时其安全载流量为27A, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-10/10 , 其熔体额定电流为Ir=10A, 漏电保护器为DZ15LE-40/10。
(27)、 蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.55, tgφ=1.52
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.55)=8.29A
ii)选择导线
选择BLX-3×2.5+2×1.5,
