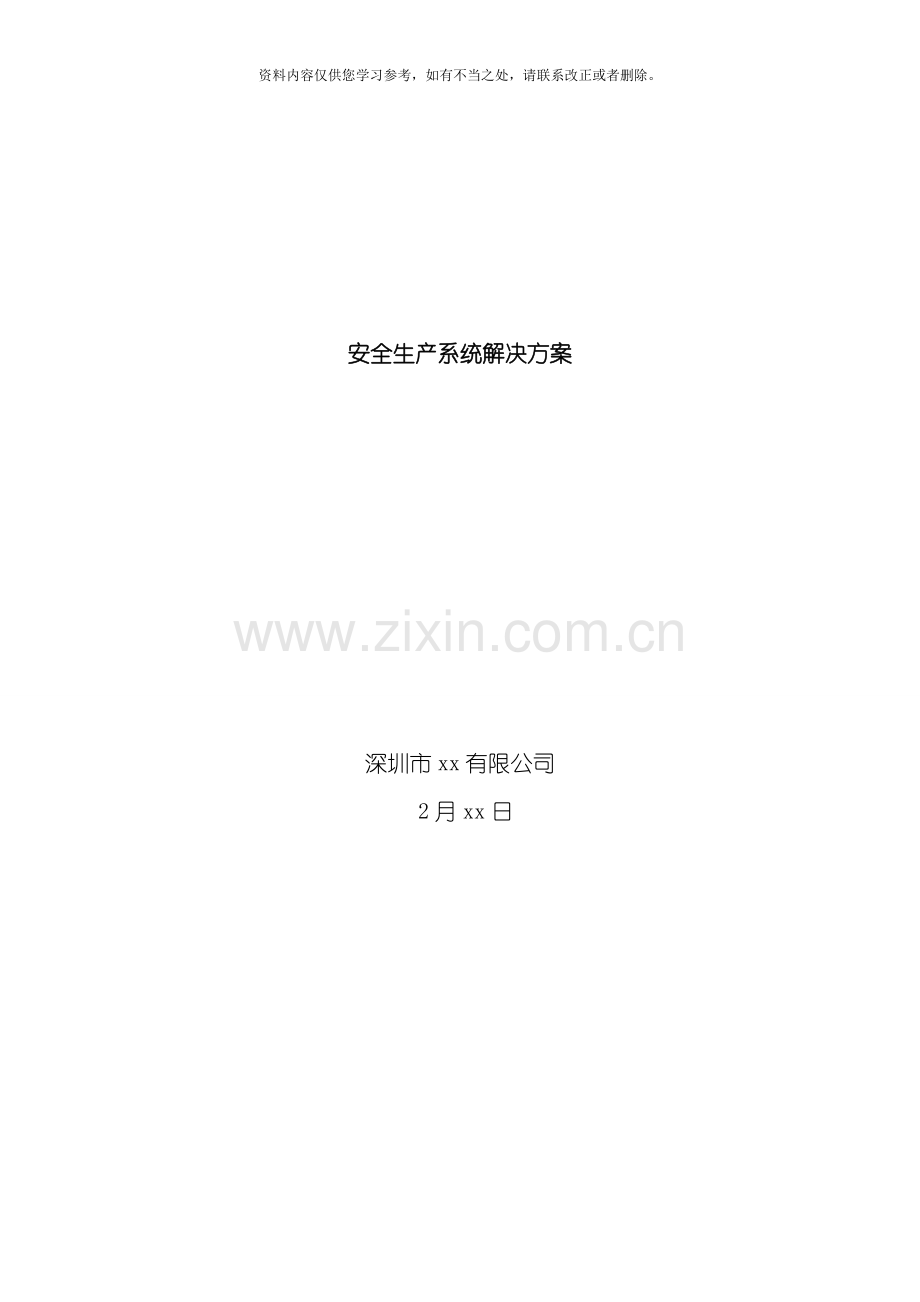

安全生产系统解决方案

深圳市xx有限公司
2月xx日

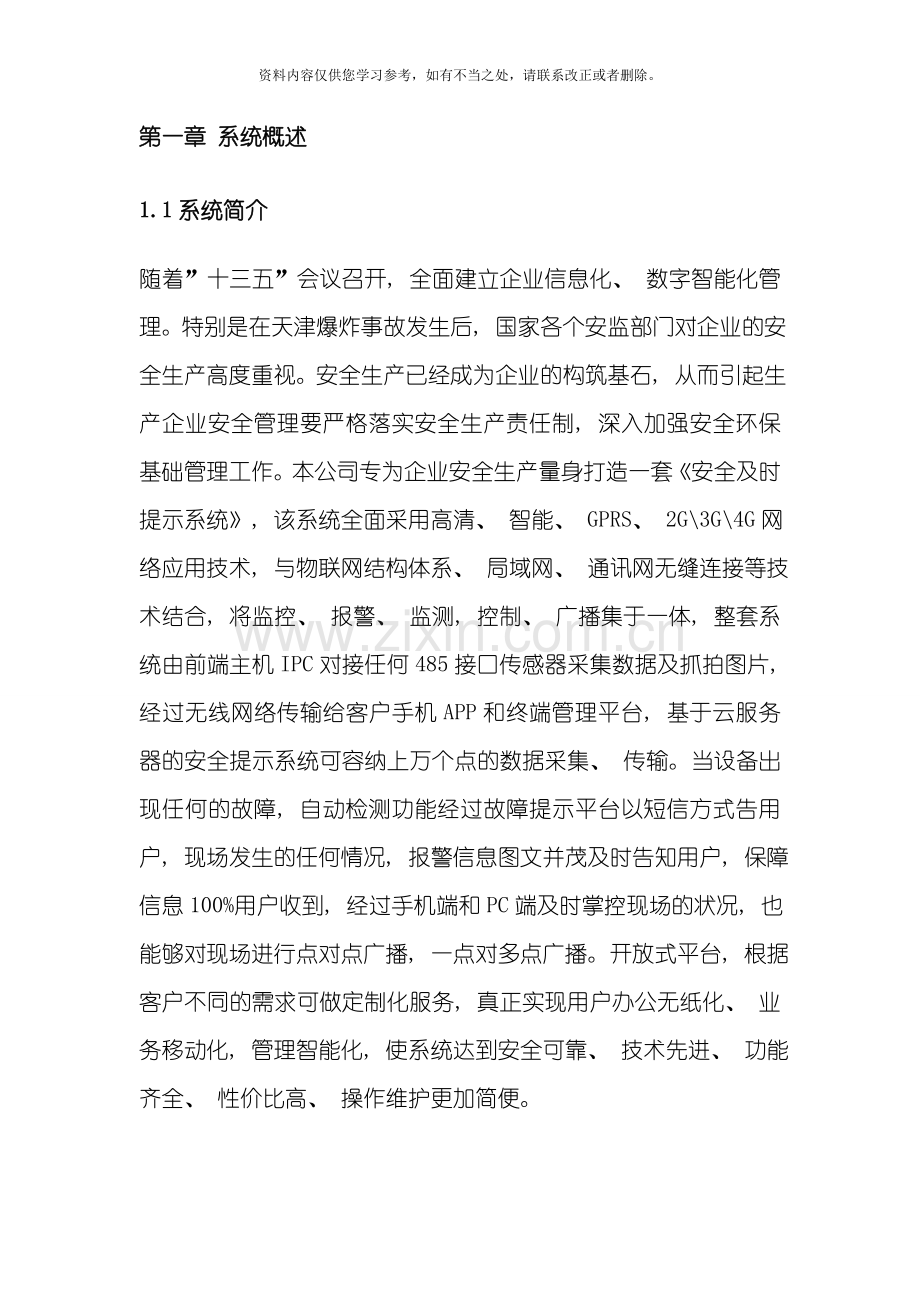

第一章 系统概述
1.1系统简介
随着”十三五”会议召开, 全面建立企业信息化、 数字智能化管理。特别是在天津爆炸事故发生后, 国家各个安监部门对企业的安全生产高度重视。安全生产已经成为企业的构筑基石, 从而引起生产企业安全管理要严格落实安全生产责任制, 深入加强安全环保基础管理工作。本公司专为企业安全生产量身打造一套《安全及时提示系统》, 该系统全面采用高清、 智能、 GPRS、 2G\3G\4G网络应用技术, 与物联网结构体系、 局域网、 通讯网无缝连接等技术结合, 将监控、 报警、 监测, 控制、 广播集于一体, 整套系统由前端主机IPC对接任何485接口传感器采集数据及抓拍图片, 经过无线网络传输给客户手机APP和终端管理平台, 基于云服务器的安全提示系统可容纳上万个点的数据采集、 传输。当设备出现任何的故障, 自动检测功能经过故障提示平台以短信方式告用户, 现场发生的任何情况, 报警信息图文并茂及时告知用户, 保障信息100%用户收到, 经过手机端和PC端及时掌控现场的状况, 也能够对现场进行点对点广播, 一点对多点广播。开放式平台, 根据客户不同的需求可做定制化服务, 真正实现用户办公无纸化、 业务移动化, 管理智能化, 使系统达到安全可靠、 技术先进、 功能齐全、 性价比高、 操作维护更加简便。
1.2系统价值
l 提供完善的实时监控、 设备管理、 权限控制、 录像策略、 数据分析管理、 报警系统管理、 语音广播等功能。
l 经过前端传感器, 将设备的电流电压、 温度湿度实时上传至监控中心, 并自动形成报表, 监控数据将会保存在数据库中, 为日后分析提供依据。
l 系统能够监测系统运行数据。一旦超过标准值立即将报警信息图文并茂发送到监控管理平台, 同时这些报警数据将会传送到管理者手机APP。做出决策提供依据。并可经过控制系统打开控制开关。
l 采用先进的语音压缩技术, 可指定一个喇叭广播语音, 也可对管理的所有喇叭广播语音。无论是在有线网络, 还是在2G/3G/4G无线网络下都进行语音压缩的传输, 使用的流量较低。
l 针对特殊环境, 拉电拉网不便的情况, 采用太能能供电, 4G路由器供网, 能很好地解决厂区所处地方偏僻不方便走线的困难, 同时具有安装开通快捷、 维护迁移方便、 造价低等优点。
l 前端监控系统可本地NVR存储录像策略, 全天24小时实时录制回放, 为日后提供视频依据。
1.3系统应用场景
石油化工厂、 炼油厂、 天然气管道传输、 储油罐等区域集成监控。
第二章 系统总体设计
2.1 系统设计理念
l 先进性
现代信息技术的发展, 是现代科学技术发展中最活跃的领域, 新产品、 新技术日新月异, 每一个新技术的出现都对我们的工作方式产生极大的影响, 对我们工作效率的提高起到极大的推动作用。我们采取基于TI技术、 依托云服务器来设计我们整体系统, 从而保证我们整套系统技术和应用先进性, 更好地为我们客户服务。
l 安全性
由于经过网络传输监控图像, 因此其安全性也极为重要。接收发送服务器要具有多级密码登陆功能, 传输的图像格式经过通用软件来浏览, 不能对其进行修改。远程监控端具有权限设置功能和密码登陆功能, 并能对各分支及中心的主机进行工作状态检测, 这样来确保系统的安全性。
l 可靠性
为了保证系统稳定性, 我们采用双备份服务器,技术稳定、 产品过硬,能够保障客户数据方面得到双保险作用, 强大完善的管理平, 手机PC端、 故障提示平台, 全天24小时得到实时采集、 监控、 检测, 并保障信息的及时性、 准确性。
l 整体性
为了保证我们产品和系统整体性, 无论从前端采集设备还是后端管理平台、 APP软件平台, 公司都掌握核心技术并全部由公司来设计和研发, 保证从系统的角度来考虑问题, 从而保证整套系统的整体性和可靠性;
l 可维护性
可维护性是当今系统成功与否的很重要的因素, 这里的可维护性包含两层含义, 即易于故障的排除和日常管理操作简便, 为了保证对系统可维护性, 一方面, 我们经过系统自检功能对设备进行24小时排查, 对与系统或设备故障, 一部分系统可自动恢复, 一部分给予报警提示, 另一方面, 系统将监测、 报警、 控制基于一体, 无需复杂操作, 统一方便管理。
l 规范性
由于本系统是一个综合性系统和所有设计都具有核心技术、 公司自研发, 因此在系统设计和建设初期应着手考虑各方面的标准与规范, 而且应遵从该规范各项技术规定, 做好系统的标准化设计与管理工作。无论是对硬件、 软件、 通行协议和云技术都采取规范化要求来进行设计。
2.2 系统功能
5.1智能互联
系统能够智能进化, 能够全面感知, 随时随地获取多种环境信息, 能够经过各种电信网络和互联网的融合, 将环境的各种信息实时、 准确地传递出去; 能够利用云计算、 模糊识别等各种智能计算技术, 对海量的数据和信息进行分析和处理, 对环境实现智能化的控制, 能够最大化的节约能源。
5.2实时监控, 及时报警, 无人值守
对于许多工业生产现场或者重点场所, 多种环境参数、 设备状态需要一目了然, 实时监测。用户在监测中心就能够查看各监控点的数据, 当监测的参数达到告警门限时, 能够自动告警, 自动抓拍现场, 自动采取措施。特别在晚上或者节假日期间能够无人值守, 减少人力成本、 设备运维费用。
5.3自动抓拍取证, 上传云平台
各种用户能够根据各自关系的传感参数设置报警门限或者事件, 报警发生时自动抓拍高清图片, 经过3G/4G网络传入云平台。
5.4大数据分析, 提供决策支撑
用户可经过各种传感数据和历史数据进行清洗、 对比和建模分析, 对数据变化的原因进行分析, 对数据的可能发展趋势进行预测, 为用户在各种状况下做出准确决策提供强力支撑。
5.5实现过程准确控制, 准确回溯数据
对于工业生产在不同的生产过程中, 用户能随时随地对各种生产环境的实时监测和控制及语音广播, 经过PDA//手机//计算机方便的获取实时数据。可对以往的数据进行回溯、 查询和分析, 提供准确可靠地数据供管理者决策。
2.3 系统组成
整套系统主要由五大部分组成: 现场检测设备、 智能拍照机器人、 供电设备、 移动网络、 终端管理平台。
l 现场检测设备: 根据客户要求采用专用传感器采集数据, 如气体传感器、 温湿度记录仪、 红外传感器、 紧急按钮、 将采集的数据经过主机上传到系统的后端管理平台及手机端, 当数据超过设定值, 系统并自动开启报警器。
l 智能抓拍机器人: 采用高清红外网络摄像机, 高清红外网络枪机可与各种传感器对接, 可按传感器报警提示进行抓拍图片或经过软件自动设置拍照时间, 可采集现场检测设备检测到的数据信息, 经过网络或移动网络将现场信息以图片传送给客服端, 保证100%收到信息提示。
l 移动网络: 在无网的情况下采用工业级别4G路由器网络传输, 可支持内外置天线切换, 信号更好, 支持多种网络模式接入。
l 供电设备: 在无电的情况下采用单晶硅太阳能板供电, 经过光与热的转换, 清洁能源
l 终端管理:由移动客户端、 接警管理平台、 数据分析平台、 故障提示平台组成;
2.4系统架构

l
第三章 技术指标
3.1硬件设备
3.1.1高清网络摄像机
Ø 最高像素可达最高像素可达960P, 最高分辨率可达1280*960,在该分辨率下可输出实时图像采用先进的视频压缩技术,压缩比高,码流控制准确、 稳定130万1/3"CMOS逐行扫描图像传感器, 低照度效果好, 图像清晰度高
Ø ICR红外滤片式自动切换,实现真正的日夜监控
Ø 本地模拟输出,方便安装调节
Ø 支持双向音频
Ø 支持字幕叠加
Ø 免费提供客户端、 上墙软件
Ø 支持移动侦测、 报警联动
Ø 可选PoE供电功能支持双码流
Ø 支持手机监控、 远程监控
Ø 支持ONVIF2.0, 对接各主流型号NVR
Ø 支持自动光圈,自动电子快门功能,适应不同监控环境
Ø 内嵌Web Server, 支持IE浏览视频、 参数配置、 升级、 用户权限管理
产品参数
传感器
1/3” 超低照度CMOS传感器
低照度
最低低照度0.01Lux
分辨率
1280*960 25帧/秒
码流
支持双码流
视频处理
H.264视频压缩,压缩率 0.1Mbps到8Mbps
存储功能
PC端存储,支持NVR( 经过RTSP,ONVIF 2.0)
日夜功能
IR-CUT自动切换
对外接口
10/100M以太网接口,RS485接口 , 一路I/O 输入/输出
电源
DC12V±10%
3.1.2气体传感器
Ø 采用嵌入式32位超低功耗处理器, 配以独有信号的处理算法, 响应速度快 , 测量精度高稳定性和重复性好 ;
Ø 三线制4~20mA、 RS485、 200~1000HZ信号输出可选, 继电器输出, 数据恢复, 数据存储等功能;
Ø 一流的机械设计, 气室采用军工品质的高强度铝型材, 耐磨耐腐蚀, 适用于复杂恶劣的工业环境, 合理科学的气室设计, 保证传感器实时监测的准确性;
Ø 采用独立16位AD芯片, 4层电路板设计, 对弱信号及抗干扰能力强。
Ø 防高浓度气体冲击的自动保护功能, 具有恢复出厂设置, 防止误操作;
Ø 仪器配置红外遥控器, 经过遥控器操作, 无需开盖, 简单方便;
Ø 两个电缆进线口, 方便现场安装;
Ø 独立气室结构, 传感器更换便捷, 无需现场标定;
Ø 防爆等级为Exd II CT6,国家防爆电气检验中心认证认证。
产品参数
名称
描述
检测气体:
可燃气体EX
检测原理:
催化燃烧原理, 电化学原理
检测方式:
固定在线式长期连续检测, 扩散式的检测方式;
固定在线式连续检测, 经过外置气泵, 实现泵吸式的流通检测方式( 气泵选配) ;
测量范围:
0—100%LEL( 可选, 未列出量程可订制)
分辨率:
0.1%LEL
精度:
≤±3%( 实际浓度, 更高精度要求根据传感器性能定)
操作方式:
红外遥控器远、 近距离操作、 方便设置
重复性:
≤±1%
零点漂移:
≤±1%( F.S/年)
向应时间:
≤20秒( T90)
恢复时间:
≤20秒
防爆标志:
Exd II CT6
3.1.3人体感应器

Ø 采用了高精度的2个双元被动红外探测感应器、 人工智能数码芯片。
Ø 先进的”真物识别和防宠物”的软件技术, 具有超强的抗干扰能力。
Ø 德国进口光学滤镜, 杂光关断达99%, 抗UV( 紫外线) 的专用透镜, 误报率降低到极致。
Ø 自动记忆环境变化状态, 防止冷热气流、 工作机器等干扰引起的误报。
Ø 采用了超级滤光片可用于室外, 排除普通探测器无法排除的干扰。
Ø 全密闭设计, 三层防水, 高分子镀膜外壳, 室内外均可使用。
Ø 显著的抗小动物功能, 能够防止25kg以下的宠物。
Ø 两种工作模式: 继电器模式。
产品参数
探测距离
11.6m*11.6m
微波频率
10.525GHz
工作电压
9.0-16.0VDC
工作温度
温度-10℃-50℃ 自适应
区域
(11+11+9)*2
抗白光干扰
>100000LUX
防宠物
10kg
安装
室外、 室内
安装高度
2～2.7m
工作电流
约30mA
继电器
固态继电器
抗RF/EMI干扰
10V/M (10MHz-1000MHz

3.2软件设备
3.2.1移动客服端
支持苹果手机和Android系统智能手机, 当前市面上的手机都能够使用, 经过手机能接受到报警信息和查看现场图片, 并可对燃气监测点位可疑情况进行语音广播。
主要功能:
i. 监控点添加
ii. 监控点信息查看
能够查看到监控点的各种探测器数据及历史数据; 根据客户选购的不同, 看到的数据多少不同; 主要查看内容: 报警记录、 报警抓拍的图片、 温度、 湿度、 气体监测状态等;
iii. 监控点参数配置
能够设置联动功能, 当报警发生时启动语音报警或打开某一设备等动作。
抓拍图片数量、 大小、 是否延时抓拍等;
iv. 告警范围设置
根据环境不同, 能够设置温度、 湿度、 压力等各种探测器的告警范围。
v. 设置管理人员账号

图( 1) 手机激活软件登录界面 图( 2) 手机客户端报警信息接收
查询界面, 报警图片下载。

图( 3) 手机传感器数值查询、 图( 4) 手机现场图片查询、 设置界面
打开控制界面 可语音广播
3.2.2本地管理平台
v 本地管理平台能够直接在局域网内贴加设备管理, 回放历史视频记录, 设置传感器的连接数量, 查看传感器的数据值及数据, 对历史数据自动形成报表可随时查询。

图为温湿度传感器曲线分析表
3.2.3远程管理平台
v 接警平台: 所有已经安装好的点位可把设备编号统一输入到接警平台上,经过电脑能够及时收到报警信息, 以及四周现场的情况经过这个平台每 2秒图片更新一次.用户也可随时切换画面。

图( 1) 为接警平台的接警预警画面, 可看接受到报警图片、 报警信息。

图( 2) 为针对不同设备的报警历史信息查询, 查询时间及报警器报警信息

图( 3) 为接警平台的设备管理, 应用于设备的添加和删除。

v 故障提示平台: l当所有已安装的点位那个点的设备发生故障或者断电断网, 故障提示平台会立即显示, 并及时已短信方式告知用户。

图为故障提示平台, 针对号段内的所有设备的故障主动提示

第四章 设备交货和安装
4.1．交货期和安装调试期
一般供货期为合同生效后20天内, 安装调试期为1周以内。具体实施时间可依据用户需求确定。( 注意: 具体周期请咨询集团采购) 。
4.2．设备安装调试
1） 设备安装由我公司派人在买方指定的安装现场进行。
2） 设备到达后, 在我公司和买方人员的监督下, 由买方人员清点货物, 并检查货物的外观。
3） 设备安装、 调试所需工具、 仪表由我公司提供。
4） 我公司工程师在现场安装其设备时, 应遵守买方公司规定及当地的法律、 法令。
5） 我公司提供经双方认可的验收方法和验收程序, 以便买方进行系统验收, 以确认系统功能是否符合要求。
第五章 售后服务及技术培训
5.1．售后服务
5.11． 现场服务
我公司将指派有着多年项目经验的技术人员到买方现场进行技术服务, 负责指导合同设备的安装、 连接、 调试。
5.12．保质期内的技术服务
保质期为到货后一年, 保质期内非人为因素故障, 我公司负责免费维修或更换配件, 负责买方在正常条件下系统的正常稳定运行。在质量保证期内, 由于设备在系统设计、 设备制造的技术和质量问题而产生的故障, 以及买方无法处理的主要问题, 我公司将在24小时内给予响应。
5.13．保证期后的技术服务
在设备保证期满后, 我公司将提供终身保修服务, 保证长期以成本价提供买方相应的备品备件和维修服务。我公司对于用户所提出的关于系统的任何疑难问题将在24小时内给予响应。
5.14．系统改造及升级
自系统投入使用后, 用户若有系统的改造、 升级等需要, 我公司将全力配合用户的改造和升级,并以成本的价格提供所需的系统设备。
5.2．技术培训
为保证设备能可靠、 安全、 良好地运行, 以及今后应用软件的开发应用, 我公司将为用户培训一批合格的维护和管理人员, 以便用户方工作人员能了解系统的工作原理, 熟练操作设备, 掌握必要的软件及硬件的维护知识, 并能及时排除大部分的设备障碍。我司会提供用户工作现场两次系统培训, 培训内容包括:
Ø 系统组成结构和整体功能
Ø 终端管理平台的操作
Ø 系统的日常维护
Ø 系统的实际操作
Ø 系统软件的安装
Ø 系统故障诊断、 维护、 维修
Ø 整个系统的综合应用操作和维护
第五章 质量保障、 售后服务及培训
² 严格按照设计图纸的要求
² 系统器件及执行元件符合一般工业生产安全监控统一标准
² 信号标准符合国家规定的工业自动化仪表信号统一标准
² 软件应符合标书及双方约定的要求
² 系统的监控、 报警、 控制功能, 上机操作显示列单逐点验收
5.3设计质量标准措施
² 1.严格依据国家安全防范技术工程设计、 安装、 维修的行业标准及规范, 按照客户对系统工程的任务书及要求做好设计方案。
² 2.密切沟通客户,从技术可行、 经济适用、 合理的角度对设计方案进行调整和修改, 直至完全理解和符合客户要求。
² 3．按照方便、 舒适、 安全、 环保、 节能的原则, 在客户确认设计方案的基础上完成施工图设计。
² 4．实行设计目标管理责任制和项目设计专人制, 按国家对设计行业管理的标准, 推行全面质量管理, 认真严谨的把好校对审核关。
² 5.2工期保证措施
² 1．实行项目管理, 形成快速决策、 指挥灵活的管理系统, 若我公司中标, 我们承诺在45日内完成本工程。
² 2．重视图纸会审工作, 及时提前将施工图中的问题提出, 避免设计方面影响到施工进度。
² 3．严格按施工进度计划组织施工, 采用网络计划控制工期, 项目编制作业计划, 确保施工计划顺利实现。
² 4．及时提出材料、 设备计划, 加强设备的维修及保养工作, 杜绝因材料、 设备等情况影响工期。
² 5．合理安排施工计划, 选用精兵强将, 组织施工, 提高工作效率, 加快工程进度。
² 6．加强施工现场组织领导, 做到统一指挥, 统一协调, 与甲方积极配合, 尽可能的消除施工相互干扰现像; 工程进度款按时拨款, 材料计划精心安排, 保证工程正常施工。甲方应当及时提必要的器具或协助, 以免耽误工程
² 施工进度表如下:
序号
名称
1-5日
6-30日
31-65日
66-120日
1
签订合同

2
人员配备

3
施工图纸

4
材料准备

5
线缆布放

6
设备安装

7
系统调试

8
文档整理

9
清理现场

10
验收

11
培训

施工人员分配如下表:
工程总负责人
1人
专业安全员
1人
施工图纸设计
2人
系统调试
2人
管线敷设及前端设备安装
8人
监控中心设备安装
4人
施工过程质量检查
1人
机动人员
3人
5.4质量保证措施
1．根据规定提供相关工程项目质量标准技术服务。
2．严格实行技术交底制度, 建立健全质量检验制度和工序交接检制度。
3．完善技术管理、 质量管理责任制, 加强项目机构人员、 岗位、 责任的落实, 对工程质量实施全面的控制。严格按国家施工及验收规范, 质量检验评定标准及有关规范规定,
5.5售后服务
1) 、 咨询服务
客户使用过程中, 出现故障或不正常现像随时经过电话或书面提出问题, 我公司经过电话解决, 必要时派出人员到现场服务。
2) 、 维修服务
公司设有专门的维修售后服务部门为客户提供专业的技术服务。客户经过电话能够得到有效的服务支持。
除故障维修服务外, 提供定期的保养, 登记使用情况, 保证系统正常运行。
公司对全部系统提供一年的保修服务。在保修期外, 提供长期的维护服务。
3) 、 不属保修范围的情况
因不正常操作及人为或自然灾害而引起的故障。
自行拆卸改变设备的结构及任何部分后造成的损坏。
非我方指定的专业技术人员指导安装而引起的故障。
4) 、 软件更新服务:
当各系统的软件更新时, 我方协助甲方进行系统的更新提高, 并免费提供软件的新版本, 使用户的系统处于先进的水平及最完善的状态。
5.6技术培训
工程施工完毕后, 我公司安排一名高级工程师对工程甲方技术及操作人员( 人员数量及名单由甲方确定) 针对系统的操作使用、 日常维护及简单故障排除, 免费进行培训15天。保证参加培训人员均能对整个系统有全面的了解, 并熟练掌握设备的操作和日常维护。
培训内容:
系统的组成和原理
系统各种设备的安装和使用方法
系统维护
