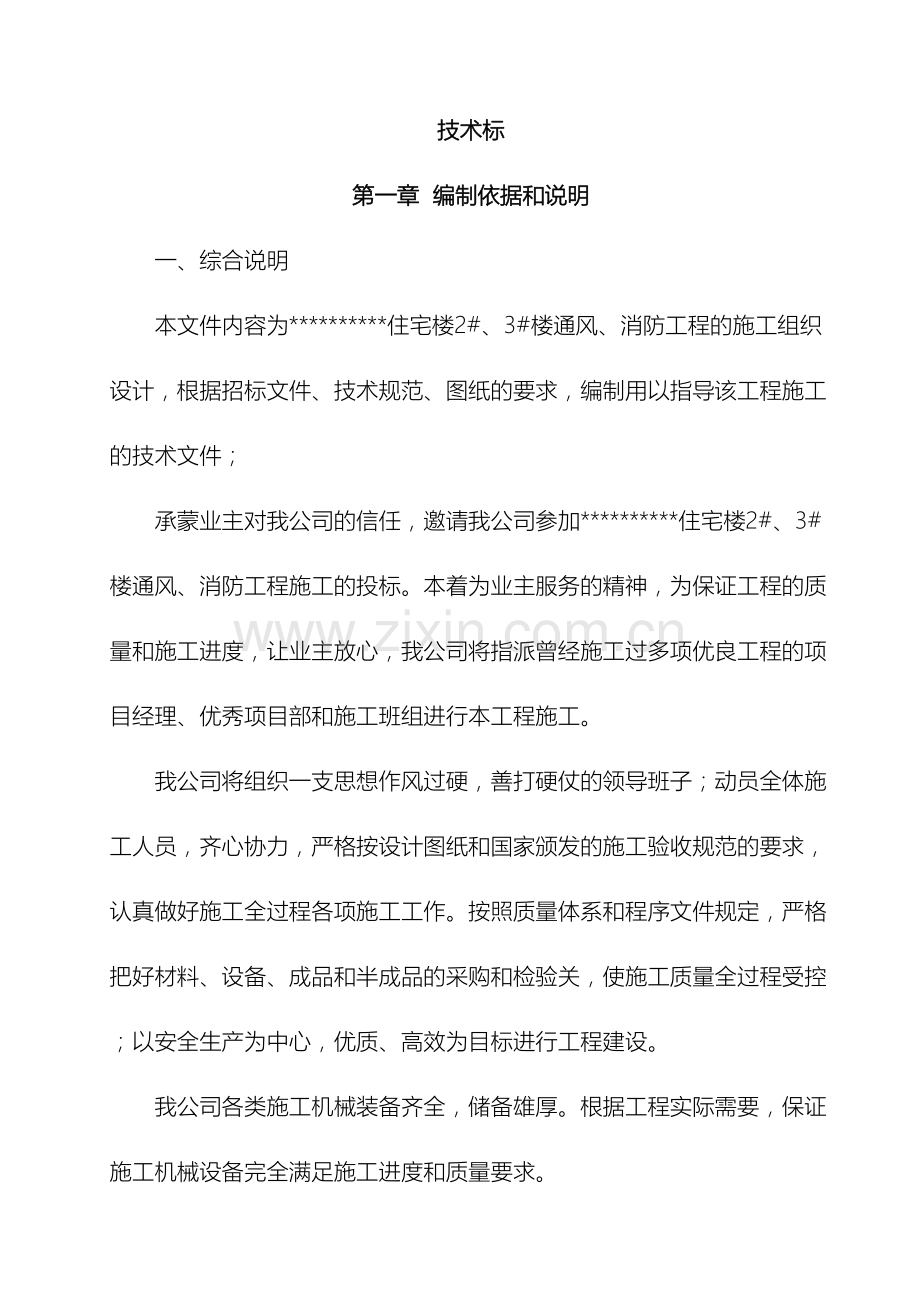

技术标
第一章 编制依据和说明
一、综合说明
本文件内容为**********住宅楼2#、3#楼通风、消防工程的施工组织设计，根据招标文件、技术规范、图纸的要求，编制用以指导该工程施工的技术文件；
承蒙业主对我公司的信任，邀请我公司参加**********住宅楼2#、3#楼通风、消防工程施工的投标。本着为业主服务的精神，为保证工程的质量和施工进度，让业主放心，我公司将指派曾经施工过多项优良工程的项目经理、优秀项目部和施工班组进行本工程施工。
我公司将组织一支思想作风过硬，善打硬仗的领导班子；动员全体施工人员，齐心协力，严格按设计图纸和国家颁发的施工验收规范的要求，认真做好施工全过程各项施工工作。按照质量体系和程序文件规定，严格把好材料、设备、成品和半成品的采购和检验关，使施工质量全过程受控；以安全生产为中心，优质、高效为目标进行工程建设。
我公司各类施工机械装备齐全，储备雄厚。根据工程实际需要，保证施工机械设备完全满足施工进度和质量要求。
我公司将按照建设部第15号令《建筑工程施工现场管理规定》及《建筑施工安全检查标准》（JGJ59-99）行业标准组织现场文明施工，力争本工程达到“文明工地”标准。
我们将积极与业主、设计、监理等单位密切配合，真心诚意地接受业主、设计人员和监理工程师在施工全过程中的热忱指导和帮助。
二、依据
1、甲方提供的图纸及招标文件等相关文件；
2、本公司企业标准《质量手册》、《程序工作文件》；
3、GB/T19001- idt ISO9001： 标准要求。
4、《建筑电器工程施工质量验收规范》；
5、《电气装置安装工程接地装置施工及验收规范》；
6、《火灾自动报警系统施工验收规范》；
7、《火灾报警系统设计规范》；
8、《自动喷水灭火系统设计规范》；
9、《自动喷水灭火系统施工及验收规范》；
10、《施工现场临时用电安全技术规范》
11、《高层民用建筑设计防火规范》
除以上规范外，还应遵循所有先行的国家和行业新规范与新标准。
三、说明
1、根据招标文件要求和工程的实际施工情况，本文件针对本工程主要的施工方法、技术措施、施工班子及人员专业构成、施工部署、工期进度安排及保证措施、安全生产及文明施工保证措施、与其它单位的协调措施等方面作出综合阐述，用以指导本工程的建设。
2、本施工组织设计既是项目部综合性指导文件，又是该工程项目部的质量计划。
本公司是贯彻执行ISO9001国际标准的企业，经过中国质量检验协会—认证中心颁发质量认证证书，全公司有着完整的质量保证体系，当前已拥有20人获得质量内审员资格，分布在各工程项目上，凡公司的各工程项目均设专职质检员，使质量保证体系有效地运行，确保合同圆满实现对业主或用户的要求起到保证作用，使用户或业主满意放心。
3、本公司质量方针和质量目标
我公司的质量方针是“营造精品工程、确保顾客满意”。
若有幸中标承建本工程，在工程竣工后的保修期内，我们将随时提供优质服务；即使保修期满后，非属我公司施工原因造成的质量问题，我公司也将尽力予以解决，满足业主的一切合理要求。
质量目标：单项工程合格率100%；
4、本施工组织设计工程项目施工进度计划的安排，具备施工条件。实际开工日期以开工报告为准，竣工日期以有关部门竣工验收签证或竣工报告为准。
第二章 工程概况及施工条件
本工程名为**********住宅楼2#、3#楼通风、消防工程，位于********************，建筑面积约**********平方米（其中：2#楼：**********；3#楼：**********），地上十六层，地下一层；建筑高度为**********；剪力墙结构。施工现场水通、路通、电可用，具备施工条件；消防工程计划**********开工，**********竣工，总工期**********天（日历天）。
质量目标：合格，确保本工程一次性经过消防电气检测及消防主管部门的消防验收。
第三章 施工组织部署
一、施工组织部署
（一）要求
根据本工程特点及招标文件的要求，做好各分项工程间的配合，是本工程的关键。本工程决定统筹协调各分部、分项工程的施工，合理划分流水段，安排好各工种的流水施工，在确保质量前提下，满足进度控制，满足业主的要求。
（二）、施工方案制定原则
在满足工程质量与工期要求的前提下，根据本工程的具体情况，重点抓好四点，即“优质、高效、安全、文明”，确定本工程施工方案原则为：
1、认真贯彻执行“建筑法”及建筑施工验收规范，做到有法可依，执法必严，违章必纠、一抓到底的原则。
2、制定合理的施工方案、科学的技术措施，可行的工程进度；
3、组织强有力的项目经理部，运用科学的管理模式进行管理；
4、配备过硬的施工队伍，足够的技术力量，齐全的施工机械；
5、确保物资、材料的供应与各工种的密切配合；
6、合理安排临时设施和制定施工现场文明管理措施；
7、做好与周边环境的协调工作，为之提供一切尽可的方便服务；
8、运用电脑辅助管理，合理的配置资源，对项目进行动态管理。
（三）、施工工艺、方法落实流程图

（四）、施工准备
进场施工前的准备工作是施工管理中的一个重要的环节，准备工作的好坏，直接影响到本工程施工的顺利展开；为了避免施工管理中的盲目性，提高计划性和科学性，准备工作的根本目的的：组织和指定管理所必须的数据和资料。
1、施工说明书及施工图纸的了解；
工地管理人员及施工技术骨干应会同设计人员对图纸和说明书作全面了解，对一些特殊要求的施工部位，应作重点记录，遇有不明之处，设计人员可对其进行深化设计，使管理人员对全工程概况做到心中有数；
2、统计数据
根据施工图纸，结合预算书项目，统计出各项施工项目单位数量表。这些数据是调配施工人员、工种和拟定材料计划表的有力依据；
3、材料计划表
将工程所需之材料名称、规格和预计数量逐一列表归类，同时应注明预估价格，以便购料时有依据的选择厂商产品，这样做也起到控制材料开支的目的；
4、制定施工进度表
施工进度表用以控制施工进度和调度工人及材料，进度表的编排时按照工程期限将施工项目的工作量、完成项目所需的时间，科学的编排在时间表内。
5、工地勘察
土地勘察的一个主要目的是核对主体结构与设计图纸是否有误差，若有误差应反映给设计人员进行修正；
6、材料进场
6.1 根据材料计划表并配合工程进度表确定材料的名称、数量和进场时间，如属由厂商送货上门的，应预先与厂商联络拟定送货时间；
6.2 材料堆放位置应事先安排，堆放地点应集中，切勿任意堆置以至影响工期和材料管理的严密性。堆放时应注意以下几点；
1）不得影响施工的进行和重复搬迁，损材费工；
2）选择较高的地势堆放；
3）分类码放，便于取用；
4）易燃、易爆物品分开地点堆放，以保安全；
5）即用的材料，进场时应直接放置在工作面，以便节省搬运的工序；
6.3 切实作好进货材料的签收工作，核对材料是否与原设计图相符，并按材料的品种、数量进行登记、以备查验。
7、接通工地临时水电
临时用水的设置，应尽量利用设计固定管道。
临时用电的布置，一般是以架空线路或电缆拖板的形式提供的。工地上常采用电缆拖板供电方式，电缆要用有保护层的“YHZ”型橡胶套电缆，严禁用花线、塑料铜芯作拖板引线，以防漏电造成事故，电缆的用电端是一块接线板，板上安装有漏电保护开关、闸刀、插座等。
8、施工部署及技术交底
施工管理人员在掌握了全盘施工资料时，按照施工内容进行人员部署，划分部署，划分各工序的职责范围。在负责各个工序施工的人员中，选择有技术、有经验、责任心强的人员作为该工种的负责人，施工展开后，施工管理人员应直接抓各工种负责人，各工种负责人要承担各工序的主任，这样可简化工地管理的程序，也避免管理人员陷入事无巨细统统都要管的窘境，可将精力放在作好工地的协调和监督方面。
召集各工序施工骨干人员进行技术交底，交代注意事项，对一些图纸上技术要求高的或者特殊处理的部位，应作明确指示，遇到一些施工人员不熟悉或未干过的新工艺、新方法，应提前交代该工艺的技术规范资料，以作为实施依据并共同研究出施工方案，使工程顺利进行。
9、办理工地保险
工地开工前，应到该工地所在地的保险公司投保短期险和人员意外伤害险，以便万一发生火警、失窃、人员意外伤害等事故后可由保险公司承担损失，避免劳资双方为赔偿问题产生过多的纠纷。
（五）、材料选购
工程主要使用报警设备、镀锌钢管、水泵等主要材料，因此在施工过程中对它们的选用、检验以及使用施工质量好坏的关键。我公司将在材料的采购过程中，按照设计要求，选择符合国家标准要求的材料。
（六）、施工中采用先进的管理模式
1、在施工管理过程中严格按照《质量管理体系》来对施工过程进行控制管理，保证施工各环节的高质量的运行；
2、公司运行的《质量管理体系》对施工过程控制管理作出了科学的说明，严谨的程序规定，对产品生产（单位工程项目的施工管理）的各个环节的控制作出具体的要求，列出了预防措施及不合格品的处理办法，是当前非常优秀的标准化管理文件；
3、按照项目法进行施工，建立项目经理负责制，明确项目经理及项目成员的责、权、利，为项目顺利高效的运行提供条件，充分调动项目成员的积极性；
4、签订《项目责任承包书》，公司根据项目法要求，在项目开工前，由项目成员根据所承担的责任大小，上交一定金额的责任保证金，同时公司工程部与项目部签订《责任承包书》，在《责任承包书》中项目成员所需承担的义务及享受的权限和奖罚问题作出全面明确的规定，事实证明，经过上述措施，能够很好地调动项目成员的工作积极性，有得于实现对项目施工管理的成本、工期、质量、安全、文明施工等各项计划要求；
5、将技术工人的生产与回报紧密联系起来，对技术工人的工资管理采限预开《施工任务单》的方式，经过《施工任务单》对施工班组的生产计划、施工技术、安全、质量、降低成本、工资等各项技术经济指标分解并落实到班组和个人。使项目各项指标的完成同施工班组和个人的日常工作和经济紧密联系起来，从而调动施工工人的积极性；
6、《施工任务单》根据施工进度计划的要求，按施工计划进行编制，按分部分项工程签发；
7、为了使《施工任务单》起到计划、下达任务、指导施工、进行结算、业务核算、按劳分配的作用，《施工任务单》的签发和回收应遵循一套合理的流程；
8、经过采用先进的管理模式，能够提高工作效率，保证工程质量、降低工程成本、高速地完成施工任务，满足业主及上级主管部门的要求。
（七）、力争工期提前的技术措施
我公司非常荣幸能参与某县人民法院新建审判楼消防系统工程施工的投标，为表示诚意，同时将充分利用公司的技术优势，保证投标工期的实现，并力争工期提前，以便尽可能早的让业主进入办公，为现实这一目标，我公司将采取相应措施，以保证施工按期保持完成；
1、增加施工人员；
2、每个层采用流水作业，加快施工进度；
3、当上道工序留下操作面时，即可进行下道工序施工；
4、抢工期的同时，抽调精干人员组成专业收头队伍，保证在抢工期时不影响质量；
5、工地设立倒计时牌，并对工期实行经济考核。
（八）、其它方面
为保证本工程的质量，体现我公司技术优势，让业主放心，因此本消防工程公司将采取如下管理措施：
1、工程不转包、不分包，安排项目经理陈永虎常驻施工现场，紧抓现场施工及管理工作，同时我项目部成员服从甲方、监理和质检部门的监督管理和指挥。
2、所有驻现场的施工及管理人员均为我公司正式员工，绝不临时雇用，以保证施工班组技术的熟练性；
3、进扬后我公司将先进行样板分部施工，请业主和监理工程师对其进行质量检测。
二、施工现场规划布置
（一）、施工用电、用水计划
依据JGJ59-99规范要求，对现场施工配电采用三相五线制，施工用电采取三级配电、两级保护。施工机具做到一机一闸一保险，保证施工安全。
现场设主电箱接驳位置按业主提供电源引入主配电箱接至各楼层配电箱最后引入各分配电箱，施工机具用电再从分箱接出。根据施工要求，照明系统覆盖分布大部分施工区域，个别区域（较小）临时拉线照明。
水源从业主规定处接出，接口处设专用接水容器，容积在2m3，便于接水防止外溢，既能满足施工用水，又能满足消防要求。
（二）、施工临时用电总负荷量计算
P=1.05×（K1∑p1/cosΦ+K2∑p2+K3∑p3）
其中：K1∑p1：电动机总功率；
K2∑p2：电焊设备总容量；
K3∑p3：生活照明总功率；
cosΦ：电动机平均功率因素，取0.75，K1=0.6,K2=0.5,K3=0.8。
∑p1=0.9×2+0.75×2+0.8×8+0.25×20+0.7×10+2.8×6+0.4×2+0.3×24+0.75×3+1.2×3+0.25×8+0.25×20=59.35KW。
∑p2=2×4=8KW
考虑本工程实际情况，现场照明用电取动力总电量的2%：
∑p3=2%×（59.35+8）4=1.4KW
P=1.05×（0.6×59.35/0.75+0.5×8+0.8×1.4）=55.23KW。
（三）、材料堆放和运输
现场材料的运输和存放的流畅、有序、是创造良好施工条件之必须，也是体现现场管理水平、组织能力的验证。为了保证施工安装，为此在现场设置普通仓库和危险品仓库分别存放材料。为保证材料的使用，本工程配备足够劳动力以满足材料运输需要。
大块状材料由运输车辆运抵现场后直接运至现场各层平面的临时材料堆放，以尽可能减少二次搬运。
其它材料放置于现场普通仓库内，危险品应设置专门的仓库进行存放。
（四）、临时设施
由于施工现场场地狭小，在征得业主同意后，我现场项目部将在工程现场设置仓库、办公室，并派专人负责每日清理，以保证施工现场整洁、有序。职工的生活设施由我公司在场外自行解决。
第四章 施工组织设计
施工进度控制网络图及施工现场平面布置图见附图
第五章 施工机械设备投入
序号
名称
规格型号
单位
数量
1
套丝机

2
套丝机

3
套丝机

4
交流电焊机

5
气焊工具

6
电动卷扬机

7
电动葫芦

8
滑动脚手架

9
移动脚手架

10
电动试压泵

11
吊车

12
氧气

13
乙炔

14
砂轮锯

15
台钻

16
手电钻

17
电锤

18
手砂轮

19
水平尺

20
钢卷尺

21
铝角尺

22
钢直尺

23
氧气表

24
乙炔表

25
滚杠

26
钢丝绳

27
电动试压泵

28
手提交流电焊机

29
临时配电箱

30
数字万用表

第六章 劳动力安排计划及其保证措施
单位：人
按工程施工阶段投入的劳动力情况
工种
前期准备
报警与联动系统配管
报警与联动系统穿线
管道防腐
管道安装
系统调试
配管
5
20

8

穿线
10

20

管道防腐
5

5

管道安装
10

11

系统调试

8
第七章 材料投入计划
7.1 劳动力及物质、设备准备工作：
（１）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。
（２）落实各组室人员，制定相应的管理制度。
（３）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。
（４）组织施工机械进场、安装、调试，做好开工前准备工作。
7.2 施工现场及管理准备工作：
（１）做施工总平面布置并报有关部门审批。按现场平面布置要求，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。
（２）按要求做好场区施工道路的路面硬化工作。
（３）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。
（４）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。
第八章 管理人员投入
项目经理职责：
（1）履行合同，执行质量方针，实现工程质量目标。
（2）组织建立和完善项目管理机构，明确项目管理人员职责，建立健全项目内各种责任制。
（3）组织项目质量策划和质量计划的编制、实施及修改工作。
（4）组织制定项目其它各项规划、计划，对工程项目的成本、质量、安全、工期及现场文明施工等日常管理工作全面负责。
（5）合理配备并组织落实项目的各种资源，按ISO9001 质量体系要求组织项目的施工生产活动。
（6）协调项目经理部和建设单位之间的关系。
技术负责人职责：
（1）组织项目人员进行图纸会审（包括图纸收发）。
（2）主持编制施工组织设计，并发放至有关部门和人员；组织项目各项规划、计划的制定，协助项目副经理对工程项目的成本、安全、工期及现场文明施工等日常管理工作。
（3）负责项目技术协商，处理设计变更有关事宜；主持质量事故和不合格品的处理；组织对工程质量进行检查评定。
（4）统计技术选用。
施工员职责：
（1）负责编制施工组织设计，并发放至有关部门和人员，组织编制作业指导书（技术交底），并逐级交底至作业班组。
（2）负责图纸的发放；参加图纸会审并将图纸会审记录发放至图纸持有人。
（3）负责项目竣工技术资料的收集、整理和归档。
（4）负责项目的技术复核工作。
（5）负责原材料、半成品的检验和试验，并对试验和检验的结论负责。
（6）按规定做好施工现场材料、半成品的试验、检测工作。
（7）根据ISO9001 质量体系文件要求，做好各种试验资料的编制、归档工作。
（8）负责检验和试验设备的检测。
质安负责人职责：
（1）严格执行国家、行业和地方政府主管部门颁发的质量检验评定标准和规范，行使监督检查职能。
（2）巡回检查，随时掌握辖区内的工程质量情况，对不符合质量标准的情况有现场处理权。
（3）组织分部分项工程的检查验收与评定，对发现的不合格品应及时报告工程负责人，参加制定处理方案，并验证方案的实施效果。
（4）行使现场质量处罚权。
（5）负责本工程的安全计划的实施，保证施工生产的顺利进行。
机电安装部部长、装饰工程部部长职责：
（1）认真贯彻执行国家各项施工规范及规程，参与质量管理工作。
（2）参加隐蔽工程验收和分项工程的质量评定，并在施工中认真组织好班组自检、互检、交接检工作，逐日填写施工日志。
（3）严格按施工规范和操作规程指导施工生产。
（4）工程竣工后协助项目经理做好单位工程成本分析，总结经验并参加竣工验收。
（5）参与竣工后工程的维修服务工作。
材料员职责：
（1）严格遵守国家法令法规，执行上级业务部门的规章制度和管理办法。
（2）负责工程材料供应商的评价、定货、及供应工作。
（3）按照材料的管理办法编制各种报表，记好各项台帐。
（4）负责采购及建设单位提供材料的质量验收。
（5）做好材料的标识，保证材料的可追溯性。
（6）按照ISO9001 系列程序要求整理有关资料。
（7）负责机械设备的保养、维修，保证机械设备处于良好使用状态；
预算员职责：
组织工程合同的评审，参与工程合同的签定。
第九章 施工技术方案
<一>施工前准备及施工总体安排：
1 施工前准备
1.1应熟悉图纸并进行图纸会审以及其它相关规范文件要求。了解
和明确该工程的安全、质量、进度、成本目标以及项目组织机构、材料设备、劳务人员、技术交底均准备就绪，合理按工期进度计划保质保量顺利完成。
2、施工总体安排
整个消防工程施工要点主线为：
弱电系统：严格按工序流程进行施工即检查原预埋管线；水平自动报警、联动线路敷设；末端设备的安装；系统联动调试、公司消防系统自检、系统开通调试、自检、试运行。
设备系统：整体计划分施工区域段安装、施工、自检、互检，严格按工序流程进行施工既竖向管道安装、水平管道安装、分施工区域段试压、系统试压、系统开通调试、自检、试运行。
排烟系统：施工总准备、现场技术复核、管道、设备安装、系统开通调试、自检、试运行。
该三个系统同时组织施工，各工序与土建施工队进行穿插流水施工。
<二>消防供水系统施工技术方案
1.消防供水系统的安装工艺流程：
安装准备 消防水箱安装 干管安装 报警阀安装 立管安装
喷洒分区干支水管、消火栓及支管安装
水流指示器、消防水泵

管道冲洗 喷淋支管安装 节流装置安装 报警阀配件、消火栓配件、喷淋头安装
系统满水调试
2.消防供水系统包括管道、消火栓、泵及其它阀门、消防箱及供水池等。
3.消火栓系统的施工方案
3.1消火栓箱体应有消防主管部门批准的制造许可证及合格证方可使用。
3.2消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把校阅安装好，栓阀开启应方便，箱门开启应灵活，安装完毕后应及时封上门，以防零件丢失。箱内有电控按钮时要注意与电气专业配合施工。箱体油漆损伤部位在竣工前应重新补油漆一遍。
3.3消火栓安装尺寸为阀门中心距地面为1.1m，阀门距箱侧面为140mm，距箱后内表面为100mm，栓口阀不应与门柜相碰。
3.4消火栓内的水带水枪应在交工前安装。水龙带卷实盘紧放在箱内，水枪要竖放在箱体内。
4.泵的安装：
消防泵类有给水泵、消防用自喷淋泵、消火栓泵等。安装时要注意以下几点：
4.1泵的开箱检查应符合下列要求：
a．按设备技术文件的规定核对泵型号、规格，清点泵的零件和部件应无缺损，管口保护物和堵盖完好。
b. 核对泵的主要安装尺寸,并应与设计相符。
4.2出厂时已装配，调整完善的部分不得随便拆卸。
4.3电机与泵连接时，一般应以泵的轴线为基准找正。
4.4泵出入管道应有各自的支架，泵不得直接承受管道的重量。
4.5泵出入口法兰严禁强行组对（特别是管道泵，当法兰平等度不一致时，严禁强行组装）。
4.6管道与泵连接后，应复查泵的找正精度，当发现由于管道连接而引起偏差时，应调整管道。
4.7管道与泵连接后，不应在其上进行焊接或气割，当需焊、割时，应点焊后拆下管道进行焊接（或采取必要措施），防止焊渣、氧化铁进入泵内。
4.8消防水泵的安装：应符合《机械设备安装工程施工及验收规范》的有关规定，消防水泵的出水管上应安装止回阀和压力表并宜安装检查和试水用的放水阀门，消防水泵泵组的总出水管上还应安装压力表和泄压阀，安装压力表时应加设缓冲装置，压力表和缓冲装置之间应安装旋塞，压力表量程应为工作压力的2-2.5倍。吸水管上的控制阀不应采用蝶阀，直径不小于水泵吸水口直径。
4.9泵成排安装时其阀门手轮标高一致，配管排列整齐。
5.消防水箱和消防水池安装
5.1消防水池，水箱的溢流管，水管不得与生产或生活用水排水管径直接相连。
5.2管道穿过钢筋混凝土消防水箱或消防水池时应加防水套管，对有振动的管道尚应加设柔性接头，进水管和出水管的接头与钢板消防水箱的焊接应做防锈处理。
<三>消防自动喷水系统的施工技术方案
消防自喷水系统包括报警阀、水流指示器、水力警铃、压力开关、喷水支管、喷头、末端试水装置等。1.自动喷水灭火系统施工前应对采用的系统组件、管件及其它设备材料进行现场检查。
1.1系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
1.2喷头、报警阀、压力开关、水流指示等主要系统组件应经国家消防产品质量监督检验中心检测合格。
1.3组件、管件进行现场外观检查合格。
1.4喷头的现场检验型号，规格符合设计要求，喷头的商标、型号公称动作温度制造厂等标志齐全，加工外观无缺陷。闭式喷头应进行密封性能试验，无渗漏，无损伤为合格，批量抽查1%试验压力3.0Mpa试验时间不少于3min。
1.5阀门及附件的现场检验：
阀门的型号、规格应符合设计要求，配件齐全不得有加工缺陷和机械损伤。报警阀应有商标、型号、规格标志，还应有水流方向的永久性标志。报警阀和控制阀的阀瓣及操作机构应动作灵活无卡涩现象，阀体无异体堵塞。水力警铃转动灵活无阻滞现象。
1.6报警阀应逐个进行渗漏试验，试验压力为额定工作压力的2倍，试验时间为5min，阀瓣处无渗漏。
1.7压力开关，水流指示及水位，气压，阀门限位等自动监测装置应有铭牌、安全操作指示标志和产品说明书水流指示器，尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查合格者方可使用。
2、管网及系统安装
2.1管网安装前、管子应校直，清除内部杂物。
2.2管网安装，根据图纸设计管路相应采用螺纹连接与卡箍连接。
2.3管螺纹连接时密封填料应均匀附在管道螺纹部份，拧紧螺纹时不得将填料挤入管内，连接后应将连接处外部清理干净，外露丝扣进行防腐处理。
2.4管道的焊接应符合现场设备工业管道焊接工程施工及验收规范。
2.5管道支架、 吊架、防晃支架安装型式尺寸应符合设计要求，安装位置不应妨碍喷头的喷水效果，喷头与支架，吊架的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm。
2.6当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，管道改变方向时应增设防晃支架。防晃支架距地面或楼面的距离宜为1.5~1.8m。
2.7管道穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm，套管与管道的间隙应采用阻燃材料填塞密实。
3.喷淋支管及喷淋头的安装。
3.1喷淋支管的安装应在系统试压冲洗合格，龙骨吊顶装完且根据吊顶板的标高来确定喷洒头预留口的坐标，使支管预留口做到位置准确。支管末端用管箍固定。管箍口与吊顶装修层齐平，拉线安装，支管
安装完后用丝堵拧紧准备试压。
3.2消防喷头的安装可按装修计划分段进行，消防喷淋系统管道试压冲洗合格后，装修即可封吊顶、安装喷洒头。
3.3喷头安装：喷头的安装应在系统试压、冲洗合格后进行。喷头安装时不得对喷头进行拆装，改动并严禁给喷头附加任何装饰性涂层。喷头的安装必须采用专用扳手，严禁扳拧喷头的边框。当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。
3.4湿式报警阀组的安装
湿式报警阀组安装应使前后管道应能顺利充满水，压力波动时水力警铃不应发生误报，管路上的过滤器应安装在延迟器前。
3.5其它组件安装
水力警铃启动压力不应小于0.05Mpa
3.6水流指示器的安装应在管道冲洗合格后进行，应竖直安装在水平管道上侧，动作方向和水流方向一致，指示器的浆片，膜片应动作灵活，不应与管壁发生碰察。
3.7末端试水装置宜安装在系统管网末端或分区管网末端。
4、自动喷淋灭火系统试压和冲洗
管网安装完毕后应对其冲洗 并按设计要求进行强度试验、严密性试验。
4.1系统试压
系统试压前编制试压方案并经批准，对不能与试压的设备、仪表、阀门及附件应加以隔离或拆除，加设的临时盲板应具有突出于法兰的边耳。并作出明显标记，试压过程中刚出现泄漏应放空管网中的介质消除缺陷后重新再试。当系统设计压力小于等于1.0Mpa时，水压试验压力为设计工作压力的1.5倍，并不低于1.4Mpa，当系统工作压力大于1.0Mpa时，水压强度试验压力应为该工作压力加0.4Mpa。
水压强度试验的测试与应设在系统管网的最低点，缓慢升压达到试验压力后30min，目测管网应无泄漏和无变形，且压力降下大于0.05Mpa为合格，，填写水压试验记录。
4.2系统冲洗
管网的冲洗应在试压合格后分段进行，冲洗顺序应先室外，后室内，先地下，后地上，室内部份的冲洗 应按配水干管配水管，配水 支管的顺序进行。
冲洗前应对系统的仪表采取保护措施，止回阀和报警阀等应拆除冲洗 结束后及时复位。
冲洗直径大于100mm的管道时应对焊缝，死角和底部进行敲打，但不得损伤管道。
冲洗合格及时填写冲洗记录。
4.3 严密性试验
水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力为设计工作压力，稳压24h，应无泄漏。
<四>消防火灾自动报警系统的施工技术方案
火灾自动报警系统安装应在土建外装修及油漆活全部完成管线、导线预埋盒全部完成后进行，安装应符合GB50166《火灾自动报警系统施工及验收规范》及设计要求。
消防控制设备安装
系统调试验收
端子箱安装
系统穿线
消防系统安装要求
1.自动报警系统安装流程
2.自动火灾报警系统及广播系统中，安设于地面及墙体内的管、盒，配合土建主体施工而进行，敷设于吊顶内的依照强电部分施工方法和顺序进行施工。敷设于电缆井道的应先埋支架，后装线槽，再敷缆线。敷设托盘的，其托盘安装应先敷设托盘支架，用金属膨胀螺栓固定支架，保证托盘水平。沿管走向的支架应先与风管前敷设。
3.消防系统导线敷设后，应对每回线的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20兆欧。
4. 烟感火灾探测器安装的要求:
4.1烟感探测器的安装位置至相邻墙壁或梁边的水平距离不少于500mm。
4.2探测器在顶棚上宜水平安装,当必须倾斜安装时,倾角不应大于45。,当倾角大于45。时,加底座校正。
4.3 在宽度小于3m的走廊式通道安装探测器时,应安在通道的中心。而且探测器的安装间距不应超过15m。
5.手动报警按钮的安装
5.1每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所的出入口处。
5.2手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时，其底边距地高度宜为1.3-1.5m,或根据图纸设计，且应有明显的标志。
5.3手动报警按钮接线图：

其中：Z1、Z2：无极性信号二总线接线端子
K1、K2：无源常开输出端子
布线要求：根据图纸设计。
6.消防系统工作接地应用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。
7.广播扬声器配合二次装修进行安装。烟、温感探测器在装修贴面后安装，区域报警、集中报警均在土建内装修、门窗完工后，安装调试。
<五>系统调试
1.调试前准备工作
1.1 资料、仪表、工具的准备和调试人员的组织
准备好调试所需的施工图纸、资料、仪器和工具，组织安排好调试人员，分工清楚、责任明确。
1.2 调试前的全面检查工作
1.2.1按设计图纸和有关规范的布线要求，检查系统线路的每个回路。
1.2.2检查所有消防栓按钮、手动报警按钮、警铃和喇叭的安装接线是否符合要求，有没有损坏和丢失。
1.2.3检查每个回路的终端电阻是否已全部装上，电阻值是否正确。
1.2.4检查消防电源连接是否符合要求，供电情况是否稳定，电压是否达到要求。主电源和备用电源的容量是否符合要求，是否能自动切换。
1.2.5检查中继器和广播切换器的安装接线情况是否和图纸相符。
1.2.6检查所有水流指示器的安装是否妥当，水流方向是否正确。
1.2.7检查各种器件是否按要求留有备用件，型号和数量是否齐全和足够。
2.系统调试应具备的条件
2.1水池，水箱已储备设计要求的水量。
2.2系统供电正常。
2.3湿式喷水系统管网内已充满水、阀门无泄漏。
2.4自动报警系统处于工作状态
3.系统调试内容
3.1水源测试：核实水箱容积、设置高度；核实消防水泵接合器的数量和供水能力。
3.2消防水泵调试：启动消防水泵应在5min内投入正常运行。备用电源切换时，消防水泵应在1.5min内投入正常运行
3.3稳压泵调试：模拟设计启动条件，稳压泵应立即启动，当达到系统设计压力时，稳压泵应自动停止运行。
3.4报警阀调试：湿式报警阀调试时，在其试水处放水，报警阀应及时动作，水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接通电路报警，并应启动消防水泵。
3.5排水装置的调试
开启排水装置的主排水阀，应按系统的最大设计灭火水量作排水试验，并使压力达到稳定。
3.6 联动试验：
采用专用测试仪表对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统。
4.系统调试程序
探测器报警和联动功能测试
各层照明和动力总电源切断动作试验
消防对讲电话

准备工作

系统功能测试
联动控制系统单机动作测试
报警线路
故障检测

手动按钮报警和联动功能测试
电梯回降首层动作试

探测器

加压风机单机动作试验
消防栓按钮报警和联动功能测试

手动报警按钮

排烟风机启动动作检测
消防栓报警按钮

报警系统单机测试
水流指示器报警和联动功能测试
水流指示器

排烟阀动作测试
楼层显示面板

水泵动作测试
送风阀、排烟阀

验收移交

报警阀联动测试
消防紧急广播

启动一只喷头或以0.94-1.5L/S的流量从末端试水装置处放水，水流指示器，压力开关，水力警铃和消防水泵等应及时动作并发出相应的信号。
5.系统调试方法
5.1报警系统单机调试
5.1.1消防对讲电话试通
开通消防对讲电话主机，逐层试通对讲电话。消防对讲电话开通后，个楼层与消防中心在调试期间能随时取得联系，直接对话。
5.1.2报警线路故障的检测
逐个打开控制面板的电源开关，检查面板受电是否正常，按下操作面板上的自动测试开关。将对本系统所有回路的探测器、中继器进行一次火警自测，自测结果及数据均经过内置打印机打出。故障的探测器、中继器的地址编号也将在控制面板上逐个显示出来，并有警报发出。调试人员可按故障的回路、探测器、中继器，检查其故障原因并及时进行处理，直至全部处于正常工作状态为止。
5.1.3探测器报警测试
对所有烟感探测器逐个用喷烟器进行吹烟试验，观察消防中心与其相对应的控制面板是否接到火警信号和预警报信号。对温感探测器逐个用喷火器灼烧其热敏元件，使其达到或超过报警温度，观察其对应的控制面板是否接到火警信号。
5.1.4手动报警按钮功能测试
对所有手动报警按钮逐个插入电话对讲机，测试其与控制面板间的联系情况，再用测试钥匙插入报警器按下按钮，观察与其对应的控制面板是否接到报警信号，警铃是否动作，确认其工作正常后，让报警按钮复位。
5.1.5消防报警按钮功能测试
用消防栓按钮配备的测试钥匙对所有报警按钮逐个接通其报警开关，观察与其对应的控制面板是否接到报警信号，警铃是否动作。
5.1.6水流指示器报警功能测试
逐层打开喷淋管的放水阀放水，看水流指示器是否动作，观察与其对应的控制面板是否接到报警信号，警铃是否动作。
5.1.7楼层显示屏功能测试
由控制面板输入有关模拟火警信号，检查各楼层显示面板的显示功能及声光报警功能。
5.1.8送风阀、排烟阀动作检测
经过控制面板逐个测试送风阀
