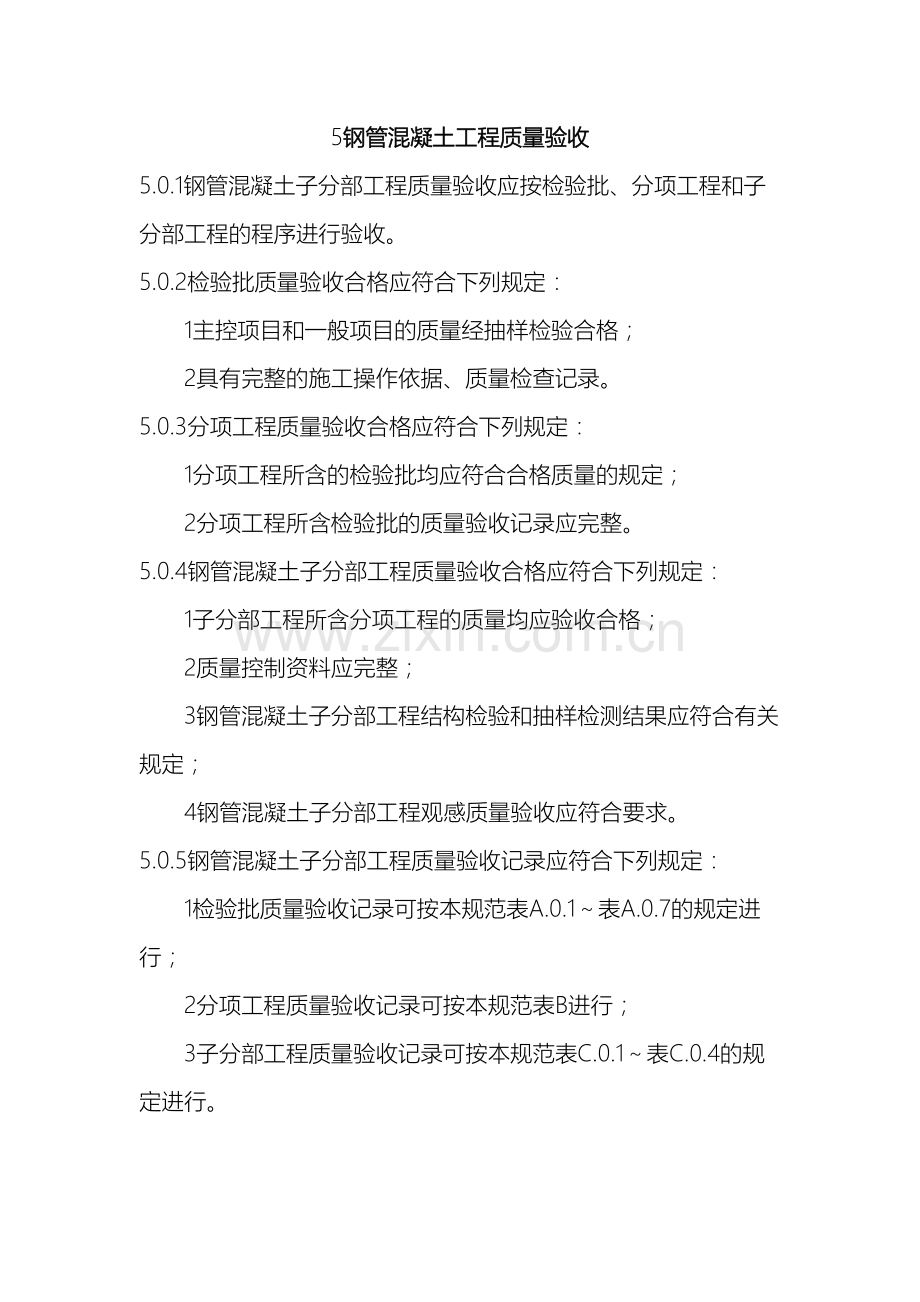

5钢管混凝土工程质量验收
5.0.1钢管混凝土子分部工程质量验收应按检验批、分项工程和子分部工程的程序进行验收。
5.0.2检验批质量验收合格应符合下列规定：
1主控项目和一般项目的质量经抽样检验合格；
2具有完整的施工操作依据、质量检查记录。
5.0.3分项工程质量验收合格应符合下列规定：
1分项工程所含的检验批均应符合合格质量的规定；
2分项工程所含检验批的质量验收记录应完整。
5.0.4钢管混凝土子分部工程质量验收合格应符合下列规定：
1子分部工程所含分项工程的质量均应验收合格；
2质量控制资料应完整；
3钢管混凝土子分部工程结构检验和抽样检测结果应符合有关规定；
4钢管混凝土子分部工程观感质量验收应符合要求。
5.0.5钢管混凝土子分部工程质量验收记录应符合下列规定：
1检验批质量验收记录可按本规范表A.0.1～表A.0.7的规定进行；
2分项工程质量验收记录可按本规范表B进行；
3子分部工程质量验收记录可按本规范表C.0.1～表C.0.4的规定进行。

附录A　钢管混凝土工程检验批质量验收记录
A.0.1钢管构件进场验收检验批质量验收记录应符合表A.0.1的规定。
A.0.2钢管混凝土构件现场拼装检验批质量验收记录应符合表A.0.2的规定。
A.0.3钢管混凝土柱柱脚锚固检验批质量验收记录应符合表A.0.3的规定。
A.0.4钢管混凝土构件安装检验批质量验收记录应符合表A.0.4的规定。
A.0.5钢管混凝土柱与钢筋混凝土梁连接检验批质量验收记录应符合表A.0.5的规定。
A.0.6钢管内钢筋骨架检验批质量验收记录应符合表A.0.6的规定。
A.0.7钢管内混凝土浇筑检验批质量验收记录应符合表A.0.7的规定。
表A.0.1　钢管构件进场验收检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
钢管构件进场质量验收

2
进场构件配套数量

3
钢管构件上翅片、肋板、栓钉
及开孔规格、数量

一
般
项
目
1
构件运输、堆放造成的变形、脱漆

2
允许偏差
（mm）
直径±D/500且±5.0

构件长度±3.0

管口圆度D/500且≤5.0

弯曲矢高L/1500且≤5.0

钢筋
孔径
偏差
中间1.2d～1.5d

外侧1.2d～1.5d

长圆孔宽1.2d～1.5d

钢筋
孔距
任意±1.5

两端±2.0

钢筋轴线偏差1.5

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

表A.0.2　钢管混凝土构件现场拼装检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
构件上缀件数量、位置

2
拼装的方式、程序、方法

3
焊接材料

4
焊缝质量（一、二级（

一
般
项
目
1
拼装场地条件

2
二、三级焊缝外观
（mm）
未焊满：≤1.0；≤3.0

根部收缩：≤1.0；≤2.0

咬边：≤0.5；≤1.0

弧坑裂纹：0；≤5.0

电弧擦伤：0；≤1.0

接头不良：≤0.5；≤1.0

表面夹渣：0；≤2.0

表面气孔：0；2个

3
一、二、三级焊缝外观
（mm）
对接
焊缝
余高
一二级
0～3.0；0～4.0
三级
0～4.0；0～5.0

对接
焊缝
错边
一二级≤2.0
三级≤3.0

角焊
缝余
高
一二级0～1.5
三级0～3.0

4
拼装
允许
偏差
（mm）
柱高
单层
多层

±5.0
±3.0

对口
错边
t/10，
≤3.0
2.0

弯曲
矢高
H/1500，
≤10.0
H/1500，
≤5.0

柱身
扭曲
3.0
D/250，
≤5.0

腿面
翘曲
2.0
2.0
3.0

L的
偏差
L/1500，
≤15.0
—

L1的
偏差
—
±2.0

L2的
偏差
±L2/ ，
≤8.0
—

L3的
偏差
±3.0
±3.0

管肢
偏差
长向δ1/h
≤1/1000

宽向δ2/b
≤1/1000

缀件
偏差
长向δ1/h1
≤1/1000

宽向δ2/h2
≤1/1000

节点
偏差
d1≥50；δ≤d/4

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日
注：L柱底面到往端与梁连接的最上一个安装孔距；L1柱两端最外侧安装孔距离；
L2柱底面到牛腿支承面距离；L3牛腿端孔到柱轴线距离。
表A.0.3　钢管混凝土柱柱脚锚固检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
埋入式柱脚构造

2
端承式柱脚构造

一
般
项
目
1
埋入式柱脚锚固

2
端承式柱脚板下灌浆

3
允许偏差
（mm）
埋
入
式
柱轴线位移5

柱标高±5.0

端承式
支承面标高±3.0

支承面水平度
L/1000，≤5.0

螺栓中心线偏移4.0

螺栓之间中心距±2.0

螺栓露出长度0～+30

螺纹露出长度0～+30

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

表A.0.4　钢管混凝土构件安装检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
构件吊装与混凝土浇筑顺序

2
基座及下层管内混凝土强度

3
构件标点线、吊点、支撑点

4
构件就位后校正固定

5
焊接材料

6
垂直度
单层钢管垂直度
h/1000，≤10.0

多层钢管整体垂直度
H/2500，≤30.0

一
般
项
目
1
构件管内清理封口

2
安装允许偏差
（mm）
单层
轴线偏移5.0

单层构件弯曲矢高
h/1500，≤10.0

双层及高层
上下连接错口3.0

同一层构件顶高度差5.0

结构总高度差
±H/1000，≤30.0

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

表A.0.5　钢管混凝土柱与钢筋混凝土梁连接检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
柱梁连接点核心区构造

2
柱梁连接贯通型节点

3
柱梁连接非贯通型节点

一
般
项
目
1
梁纵筋经过核心区要求

2
梁纵筋间距

3
允许
偏差
（mm）
梁柱中心线偏移5.0

梁标高±10.0

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

表A.0.6　钢管内钢筋骨架检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
钢筋质量

2
钢筋加工、成型、安装

3
受力筋位置、锚固、与管壁距离

一
般
项
目
1
允许
偏差
（mm）
骨架长度±10.0

骨架截面圆形直径±5.0

骨架截面矩形边长±5.0

2
骨架安装中心位置5.0

受力钢筋间距±10.0

受力钢筋保护层厚度±5.0

3
箍筋、横筋间距±20.0

钢筋骨架与钢管间距
+5.0，-10.0

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

表A.0.7　钢管内混凝土浇筑检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业工长

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

施工班组长

验收规范规定
施工单位
检查评定记录
监理单位
验收记录
主
控
项
目
1
管内混凝土强度

2
管内混凝土工作性能

3
混凝土浇筑初凝时间控制

4
浇筑密实度

一
般
项
目
1
管内施工缝留置

2
浇筑方法及开孔

3
管内清理

4
管内混凝土养护

5
孔的封堵及表面处理

施工单位检查评定结果：

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论：

监理工程师
（建设单位项目专业技术负责人）： 年 月 日

附录B　钢管混凝土分项工程质量验收记录
分项工程质量应由施工项目经理部专业质量检查员填写，监理工程师（建设单位项目专业技术负责人（进行验收，并按表B记录。
表B　　　　　　　　　　分项工程质量验收记录
工程名称

结构类型

检验批数

施工单位

项目经理

项目技术负责人

分包单位

分包单位
负责人

分包项目经理

序号
检验批部位、区段
施工单位检查评定结果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

11

12

检
查
结
论

项目专业技术负责人：
年 月 日
验
收
结
论

监理工程师：
（建设单位项目专业技术负责人）
年 月 日

表C.0.1　钢管混凝土子分部工程质量验收记录表
工程名称

结构类型

层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1

2

3

4

5

6

7

质量控制资料

安全和功能检验（检测）报告

观感质量验收

验收单位
分包单位： 项目经理 年 月 日
施工单位： 项目经理 年 月 日
设计单位： 项目负责人 年 月 日
结论：

监理（建设）单位： 总监理工程师：
（建设单位项目专业负责人） 年 月 日

表C.0.2　钢管混凝土子分部工程质量控制资料核查记录表
工程名称

施工单位

序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录及施工图设计文件审查报告

2
工程定位测量、放线记录

3
专项施工技术方案和制作工艺文件

4
施工缝留置及处理的施工方案，施工缝处理记录

5
钢管、钢材、钢筋及主要焊接材料的出厂合格证、进场验收记录、复试检测报告

6
钢筋连接试验报告

7
焊工合格证、焊接工艺评定报告

8
一、二级焊缝内部质量超声波探伤、射线探伤记录

9
钢管涂装质量检测报告

10
混凝土配合比报告（预拌混凝土合格证（、坍落度测定记录、混凝土强度评定报告

11
隐蔽工程验收记录

12
工程质量事故及事故调查处理资料

13
设计要求的其它资料

14

结论：

施工单位项目经理： 年 月 日

　　总监理工程师：
（建设单位项目负责人） 年 月 日

表C.0.3　钢管混凝土子分部工程结构安全检测记录表
工程名称

施工单位

序号
安全和功能检查项目
份数
核查意见
抽查结果
核查人
1
钢管混凝土构件现场拼装和安装焊缝内部质量检测

2
钢管涂装厚度检测

3
钢管柱垂直度检测

4
设计要求的检测项目

5

6

结论：

施工单位项目经理： 年 月 日

　　总监理工程师：
（建设单位项目负责人） 年 月 日

表C.0.4　钢管混凝土子分部工程观感质量验收记录表
工程名称

施工单位

序号
项目
抽查质量状况
质量评价
好
一般
差
1
钢管混凝土柱脚锚固情况

2
钢管混凝土构件安装焊缝外观质量

3
钢管混凝土结构外观质量

4
涂装质量

5

6

结论：

施工单位项目经理： 年 月 日

　　总监理工程师：
（建设单位项目负责人） 年 月 日
注：质量评价为差时，应进行返修。
