地铁综合接地施工方案

- 7 -
2020年4月19日
文档仅供参考

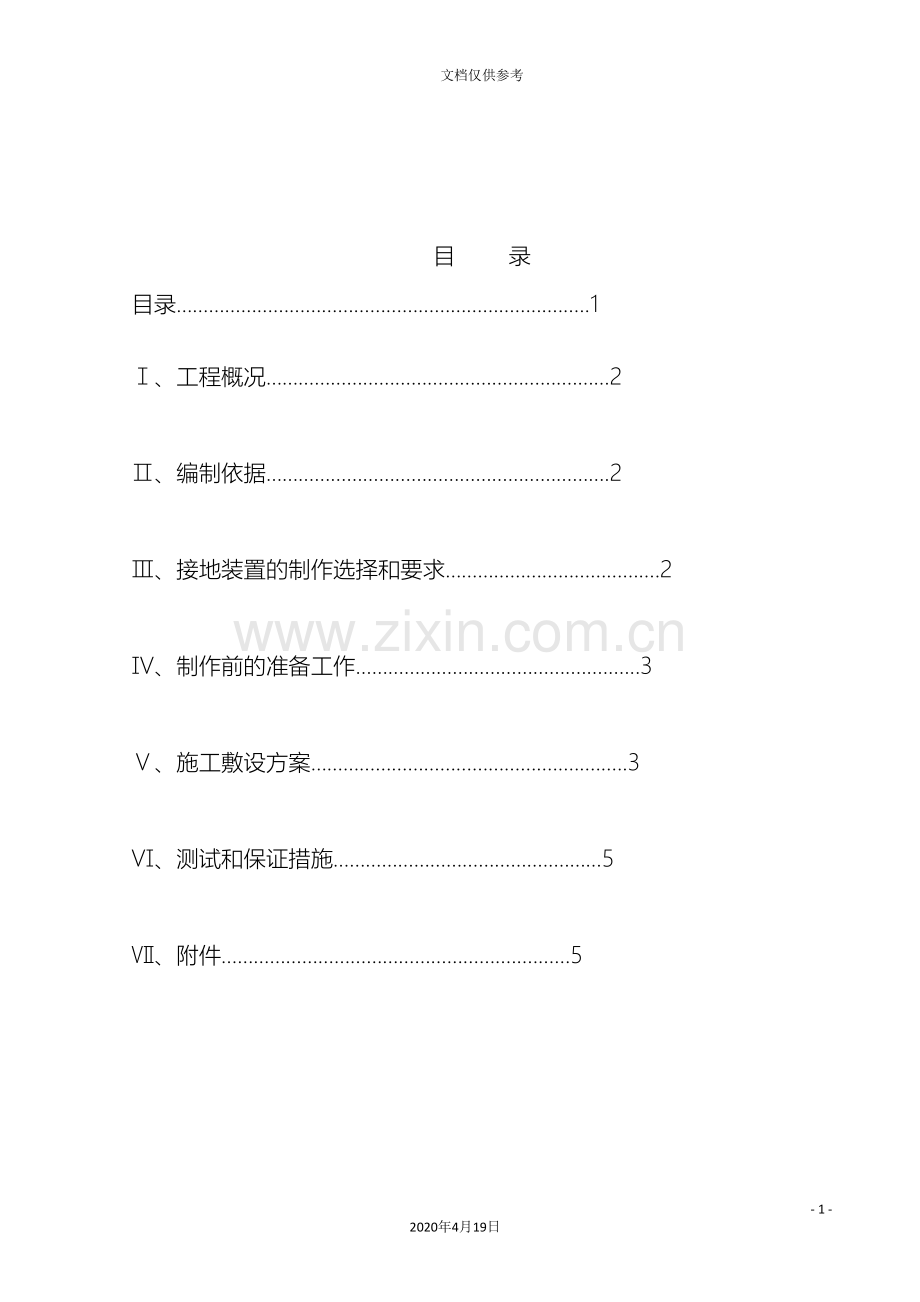

目 录
目录…………………………………………………………..….…..1

Ⅰ、工程概况………………………………………………….……2

Ⅱ、编制依据……………………………………………………….2

Ⅲ、接地装置的制作选择和要求………………………………….2

Ⅳ、制作前的准备工作…………………………………….…..…..3

Ⅴ、施工敷设方案………………………………………..…….…..3

Ⅵ、测试和保证措施……………………………….….………5

Ⅶ、附件……………………………………………….….……5
Ⅰ、工程概况

滨和路综合接地网，置于杭州地铁一号线滨和路站基坑底板混凝土下≥600mm处。该综合接地网由水平接地体、垂直接地体、接地引出装置、和接地母排等组成，其水平接地体平面为一长方形，长：131.5m，宽：15m，由725米TMY-50×5mm的铜排组成，接地网相对于基坑开挖面布置如图JD-02所示。垂直接地体由42根L=2500mm、Φ20mm的铜包钢构成，接地引出线采用10套SDTZ-1000具有防渗漏功能的绝缘引出装置，要求引出车站底板0.4m，并做明显标志及相应保护措施。焊接点全部采用放热焊接(Cu-Cu)。引出线引入电缆夹层后改用无卤低烟型电缆引至接地母排。接地网设强电设备接地二组、弱电设备接地二组，每组接地引出线为二根，其中二根作为备用。

Ⅱ、编制依据

1、杭州地铁一号线工程施工设计
第六册 杂散电流防护与接地
第四分册 综合接地分册
2、〈〈电气装置安装工程接地装置施工及验收标准〉〉GB50169-
3、〈〈接地装置特性参数测量导则〉〉DL/T475-
4、〈〈接地装置施工安装通用图〉〉

Ⅲ、接地装置的制作选择和要求

1、接地装置的制作选择
据查，该接地网敷设地段的土质为淤泥层，为低土壤电阻率土质。因此接地网的制作、安装选择不添加降阻剂的制作方式。接地装置选择截面符合热稳定、均压和机械强度的要求，还考虑到腐蚀的影响,采用SDTZ-1000专用接地装置。
2、接地装置的制作要求
该接地网是作为降压供电设备、机电设备、通信信号弱电设备的接地用，其目的是保证人身安全、设备安全及运营可靠。因此要求接地网的制作由技术熟练有证的电工和焊工完成。敷设时必须保证接地网的敷设深度和回填土的密实度；接地体与接地体及接地体与引出装置的焊接必须满足设计要求，焊接牢固,表面应平滑,接头处无贯穿性的气孔。接地网的接地电阻值是衡量接地装置制作质量好与坏的主要参数，因此制作和敷设过程中，技术人员必须严格把关，认真检查，确保接地网的接地电阻值≤0.5Ω。
3、在分段施工时，要注意区间接头的维护、保护，下一区间施作时，要注意清洁，使其电阻值达到要求。

Ⅳ、制作前的准备工作

滨和路站综合接地网制作施工前应做好以下准备工作：
1、接地网加工制作材料（见附表1）应提前运到现场，并经过检查验收。所有材料必须具有达到设计要求并具备产品出厂检验合格证。
2、对施工人员提前进行相关技术交底；并进行专门的安全教育；施作人员须进行熔模焊的岗前培训，以使焊接能够达到要求。
3、按加工制作图的要求，提前加工好垂直接地体、扁钢支架。加工完备后，技术人员应对加工件进行检查。

Ⅴ、施工敷设方案

综合接地网在滨和路站防水混凝土底板垫层下的埋设深度≥0.6m。
1、综合接地网垂直接地体的孔桩定位和水平接地体的边界定位
（1）、滨和路站综合接地网的施工敷设应跟基坑开挖工作相配合，当基坑开挖至基底面时，应及时配合测量部门，根据滨和路站地下咬合桩主体围护结构平面布置图，确定出综合接地网的垂直接地体定位位置和水平接地体的边界位置，并做好标记。
（2）、按接地体敷设断面图（图号JD-05）的图示要求，挖出水平接地体和垂直接地体的敷设沟槽断面，弃土应就近放置，剩余素土作为接地体敷设完备后回填时用，并分层夯实。水平接地体和垂直接地体的沟槽深度要求达到0.8m以上，以便于焊工焊接作业。
（3）、在需要敷设垂直接地体的位置，布置好简易平台，采用人工法将垂直接地铜包钢打入设计深度。接地体在打入地下时须制作保护衬套，不能让接地体受到损伤。
2、接地体的敷设
（1）、综合接地网的敷设应根据底板钢筋混凝土分段施工的要求分段敷设，敷设时应先敷设垂直接地体后敷设水平接地体，接地体之间的连接按接地体连接方式示意图（图号JD-06）的图示连接要求进行焊接。具体要求如下：
①、接地体的连接应采用放热焊接，焊接必须牢固、无虚焊、表面应平滑、接头处无贯穿性的气孔。
②、接地铜排立弯（宽度方向弯曲），其弯曲内经应大于1.5倍铜排宽度；铜排平弯（厚度方向弯曲），其弯曲半径应大于2倍铜排厚度，先弯曲成形，后焊接。
③、接地铜排间的连接根据连接方式，使用相应的模具。
④、铜排接地引出线与水平接地体的连接，可先弯曲，再进行焊接，其弯曲直径应大于铜排宽度。
⑤、铜排与铜包钢连接，为了保证连接可靠，除对其接触部位进行焊接外，视情况可由铜排弯制的弧形卡子与铜包钢焊接。
⑥、铜包钢之间采用对接型式。
（2）、垂直接地体和水平接地体敷设、焊接完备后，按照综合接地网三维示意图（图号JD-01）、综合接地系统平面布置图（图号JD-02）的图示要求，安装专用的接地引出装置。接地装置安装好后，要及时对水平接地体和垂直接地体用素土进行回填，回填土必须夯实。止水板置于底板防水混凝土的中部，灌注混凝土时，止水板周围（特别是止水板下部）应特别注意，要填满防水混凝土，接地引出线在底板钢筋网孔中心穿过。引出装置由站台板外沿下隔墙内側引出底板0.5m以上，接地引出装置引入电缆夹层后改用无卤低烟型电缆引至接地母排场。电缆敷设和连接过程中，应注意不要损伤保护层。电缆与接地母排的连接必须采用铜接线鼻，保证连接紧固、可靠。
（3）、接地引出装置的敷设按接地干线平面布置图（图号JD-04）和接地引出装置安装示意图（图号JD-03）的图示要求进行。综合接地网共设强电设备接地二组、弱电设备接地二组、备用接地引出线一组，每组由二根引出线组成，其中二根引出线作为备用。强电设备接地引出线与弱电设备接地引出线的线间距离应≥20m。在施工过程中要注意保护接地引出装置绝缘部位的完整性。
3、接地标致
在接地引出线与接地母排连接处附近，应用白色油漆标示“ ”符号。

Ⅵ、测试和保证措施

1、综合接地网接地电阻的测试
接地网敷设到整个接地网的二分之一时，进行接地电阻值测量。测试方法及控制按〈〈滨和路站综合接地测试方案〉〉进行。根据测量结果推算出整体接地网的接地电阻值，若推算出的整体接地网的接地电阻值大于0 .5Ω,在余下部分接地网的敷设中应采用以下措施进行补救：
（1）、增大接地网的敷设面积
（2）、增大垂直接地体的敷设深度
综合接地网敷设完备后应进行接地电阻值测量，其值小于0.5Ω视为接地网制作合格。
2、质量保证措施
（1）、垂直接地体和水平接地体的埋设深度必须满足设计要求
（2）、综合接地网的制作应由技术熟练有证的电工和焊工完成
（3）、接地体的焊接必须牢固、无虚焊、表面应平滑、接头处无贯穿性的气孔。连接和焊接必须满足设计要求
（4）、接地体的回填素土必须分层夯实

Ⅶ、附件

附件：滨和路综合接地装置主要材料（机具）统计表
滨和路综合接地施工方案设计图(JD01～JD07)
