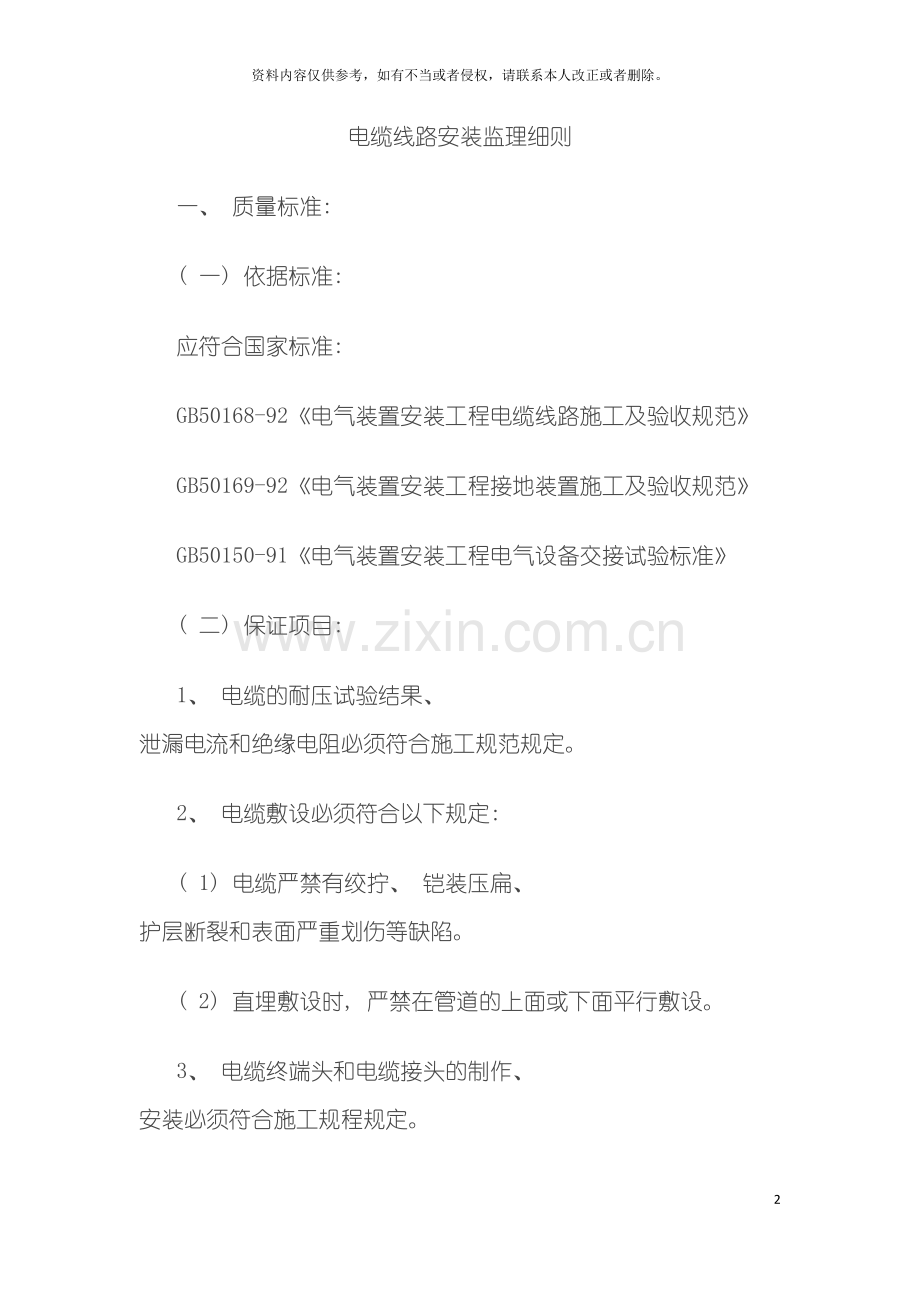

电缆线路安装监理细则
一、 质量标准:
( 一) 依据标准:
应符合国家标准:
GB50168-92《电气装置安装工程电缆线路施工及验收规范》
GB50169-92《电气装置安装工程接地装置施工及验收规范》
GB50150-91《电气装置安装工程电气设备交接试验标准》
( 二) 保证项目:
1、 电缆的耐压试验结果、 泄漏电流和绝缘电阻必须符合施工规范规定。
2、 电缆敷设必须符合以下规定:
( 1) 电缆严禁有绞拧、 铠装压扁、 护层断裂和表面严重划伤等缺陷。
( 2) 直埋敷设时, 严禁在管道的上面或下面平行敷设。
3、 电缆终端头和电缆接头的制作、 安装必须符合施工规程规定。
( 三) 基本要求:
1、 电缆线路的安装应按已批准的设计进行施工。
2、 采用的电缆及附件, 均应符合国家现行技术标准的规定, 并应有合格证件。设备应有铭牌。
3、 与电缆线路安装有关的建筑物、 构筑物的建筑工程质量, 应符合国家现行的建筑工程施工及验收规范中的有关规定。
4、 电缆及其附件安装用的钢制紧固件, 除地脚螺栓外, 应用热镀锌制品。
5、 对有抗干扰要求的电缆线路, 应按设计要求采取抗干扰措施。
6、 电缆管不应有穿孔、 裂缝和显著的凹凸不平, 内壁应光滑; 金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低的场所。在易受机械损伤的地方和在受力较大处直埋时, 应采用足够强度的管材。
7、 电缆管弯制后, 不应有裂缝和显著的凹瘪现象, 其弯扁程度不宜大于管子外径的10%, 电缆管的弯曲半径不应小于所穿入的最小允许弯曲半径。
8、 金属电缆管应有在外表涂防腐漆或涂沥青, 镀锌管锌层剥落处也应涂防腐漆
9、 电缆管的内径与电缆外径之比不得小于1、 5; 混凝土、 陶土管、 石棉水泥管除应满足上述要求外, 其内径尚不宜小于100mm 。
10、 电缆管明敷应安装牢固; 电缆管支持点间的距离, 当设计无规定时, 不宜超过3m。当塑料管的直线长度超过30m 时, 宜加装伸缩节。
11、 利用电缆的保护钢管作接地线时, 应先焊好接地线; 有螺纹管接头处, 应用跳线焊接, 再敷设电缆。
12、 敷设混凝土、 陶土、 石棉水泥等电缆管时, 其地基应坚实, 平整, 不应有沉陷。电缆管的敷设应符合下列要求:
( 1) 电缆管的埋设深度不应小于0.7m, 在人行道下面敷设时, 不应小于0.5m
( 2) 电缆管应有小于0.1%的排水坡度
( 3) 电缆管连接时, 管孔应对准, 接缝应严密, 不得有地下水和泥浆渗入
13、 电缆支架应安装牢固, 横平竖直; 托架支吊架的固定方式应按设计要求进行, 各支架的同层横档应在同一水平面上, 其高低偏差不应大于5mm 。托架支吊架沿桥架走向左右的偏差不应大于10mm。在有坡度的电缆沟内或建筑物上安装的电缆支架, 应有与电缆沟或建筑物相同的坡度。
14、 三相四线制系统中应采用四芯电力电缆, 不应采用三芯电缆另加一根单芯电缆或以导线、 电缆金属护套作中性线。
15、 电缆敷设时, 电缆应从盘的上端引出, 不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、 电缆绞拧、 护层折裂等未消除的机械损伤。
16、 在复杂条件下用机械敷设大截面电缆时, 应进行施工组织设计,
确定敷设方法, 线盘架设位置, 电缆牵引方向, 校核牵引力和侧压力, 配备敷设人员和机具。
17、 电力电缆接头的布置应符合下列要求:
( 1) 并列敷设的电缆, 其接头的位置宜相互错开
( 2) 电缆的敷设时的接头, 应用托板托置固定
( 3) 直埋电缆接头盒外面应有防止机械损伤的保护盒( 环氧树脂接头盒除外) 位于冻土层内的保护盒, 盒内宜注以沥青。
18、 电缆敷设时应排列整齐, 不宜交叉, 加以固定, 并及时装设标志牌。标志牌的装饰应符合下列要求:
( 1) 在电缆终端头、 电缆接头、 拐弯处、 夹层内、 隧道及竖井的两端、 人井内等地方, 电缆上应装标志牌。
( 2) 标志牌上应注明线路编号。当无编号时, 应写明电缆型号、 规格及起迄地点; 并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。
( 3) 标志牌规格宜统一, 标志牌应能防腐, 挂装应牢固。
19、 装有避雷针的照明灯塔, 电缆敷设时尚应符合现行国家标准《电
气装置安装工程接地装置施工及验收规范》的有关要求。
20、 有可能使电缆受到机械性损伤, 化学作用、 地下电流、 振动、 热影响、 腐植物质、 虫鼠等危害的地质, 应采取保护措施。
21、 三芯电力电缆终端处的金属护层必须接地良好, 塑料电缆每相铜屏蔽和钢铠应锡焊接地线。电缆经过零序电流互感器时, 电缆金属护层和接地线应对地绝缘, 电缆接地点在互感器以下时, 接地线应直接接地; 接地点在互感器以上时, 接地线应穿过互感器接地。
22、 对易受外部影响着火的电缆密集场所或可能找火蔓延而酿成严重事故的电缆回路, 必须按设计要求的防火阻燃措施施工。
23、 电缆进入电缆沟、 隧道、 竖井、 建筑物、 盘( 柜) 以及穿入管子时, 出入口应封闭, 管口应密封。
24、 穿入管中电缆的数量应符合设计要求, 交流单芯电缆不得单独穿入钢管内。
25、 电缆的防火阻燃尚应符合施工规范及设计规范要求。
二、 风险分析:
电缆线路工程是输送电的重要项目, 是信息传输的纽带。各电缆敷设不当, 影响电气工程输送电和信息传输的安全性, 可靠性。轻则造成停电事故和信息中断, 重则危急人身生命安全和重大政治事故。因此在电缆敷设中必须严格按有关规范施工, 必须避免下列缺陷:
室外电缆沟下沉裂缝原因分析:
1、 回填土质量不密实
2、 电缆砂保护层未盖砖或混凝土板
3、 地基不坚实、 平整, 排管敷设后造成沉陷
电缆敷设过程中的通病分析:
1、 电缆的抗干扰问题, 当前已提到足够重视的程度, 特别是对控制、
保护、 测量、 计算机等系统使用的电缆。抗干扰措施在设计时应有严格要求, 为使用屏蔽电缆、 加强接地等。因此在电缆有抗干扰措施在设计时应有严格要求, 为选用屏蔽电缆, 加强接地等。因此在电缆有抗干扰措施时, 应在电缆施工各工序按设计要求认真完成这些措施, 并保证施工质量。
2、 电缆管的连接, 要求管孔对准无错位, 以免影响管路是有效管径, 保证敷设电缆时穿设顺利。
3、 为避免在电绳敷设后焊接线时烧坏电缆, 故要求先焊接接地。有丝扣的管接头处用跳线焊接是为了接地的可靠性。
4、 电缆中间接头的事故率在电缆故障中占较大比例, 电缆中间接头往往是在施工中没有根据电缆长度合理安排敷设造成的。
5、 机械化敷设电缆的的速度过快会出现下列问题:
( 1) 电缆安装容易脱出滑轮
( 2) 造成侧压力过大损伤电缆
( 3) 拉力过大超过允许牵引强度
因此在机械化敷设电缆时, 应将敷设速度控制在一定范围内, 高压电缆敷设速度应适当放慢。
6、 电力电缆与控制电缆分开排列显得越来越重要。原因有二:
一是在大型企业中, 由于机组容量和自动化程度的提高, 电缆数量增多, 控制电缆的抗干扰要求也日益严格, 电力电缆与控制电缆敷设在一起, 会产生对控制电缆的干扰, 造成控制设备误动作。
二是电气电缆发生火灾后涉及控制电缆, 使控制设备不能及时作出反应, 事故扩大, 造成巨大损失, 修复困难。电缆在支架尚的上下排列顺序, 根据中国惯例, 都是按电压等级的高低、 电力电缆和控制电缆、 弱电电缆的顺序自上而下排列。但随着高电压和大截面电缆的增多, 特别是城市供电系统, 电缆外径一般均较大, 当电缆从支架上引出或进入电气盘柜, 有时弯曲困难, 并难以满足电缆最小允许弯曲半径的要求, 这时允许将高电压电缆放在下面, 同时电缆的放置也较方便。国外引进工程中也有从上而下的排列顺序, 与从上而下的排列顺序没有原则性的差别。
7、 室外垂直敷设的电缆保护管, 经常受到雨水侵蚀。据反映这部分电缆和钢管腐蚀相当严重, 电缆被锈在钢管里, 拉都拉不出来, 因此有的单位把保护管沿轴线割成两个半圆, 或用2-2、 5mm 厚的钢板加工成两个半圆后用卡子固定, 雨水顺着缝隙到外面使电缆不受影响, 运行多年来, 情况良好。这对于室外爬杆敷设的电缆, 施工方便, 电缆和管子均不易腐蚀。
8、 当前无论国内设计的工程还是引进工程, 都是一根管敷设多根电缆的情况。原来一般要求一根管只敷设一根电力电缆, 可敷设多根控制电缆。鉴于当前的实际情况, 穿入管中电缆的数量应符合设计。对于交流单芯电力电缆, 因电磁感应在钢管中产生损耗, 从而对电缆的运行产生影响, 故要求”交流单芯电缆不得单独穿入钢管内”。
9、 三芯塑料绝缘电缆日趋普遍, 其铜带屏蔽和钢锁在塑料护套之内, 端部必须良好接地。否则当三相电流不平衡时, 铠装层因感应电势可能产生放电现象, 严重时可能烧毁护层。因此钢铠也必须良好接地。钢屏蔽和钢铠能够分别接地, 便于试验检查护层, 并不同时接地。
10、 运行经验表明, 中、 低压电缆终端和接头故障大部分是由于密封不良、 潮气侵入绝缘造成, 电缆终端和接头的堵漏密封是确保质量的另一关键。塑料护套的采用日趋普遍, 其密封处理最好同时采用两种以上方法, 效果最佳, 为用胶粘剂密封后外包自粘橡胶带绑扎包紧。
11、 三芯电力电缆接头两侧电缆的金属屏蔽层和铠装层不得中断, 以避免非正常运行时产生感应电势而发生放电的危险。
三、 控制点:
项目要点
1、 电力电缆试验项目
⑴测量绝缘电阻
⑵直流耐压试验及泄漏电流测量
⑶检查电缆线路的相位
2、 接地系统接地应良好, 充油电缆及护层保护器的接地电阻应符合设计要求
3、 防火措施
阻燃电缆的选型, 防火包带, 涂料的类型, 绕包及部位应符合设计及施工工艺要求, 封堵材料的使用及封堵应严密
四、 预检项目:
项目检查要点
1、 施工方案
(1)施工前的准备工作: 核实电缆施工图、 操作规程、 质量标准; 对材料检查核实
(2)确定施工程序
(3)施工方法和施工机械
(4)技术组织措施
2、 电缆检测耐压试验, 泄漏电流与绝缘电阻测试, 符合规范要求
3、 电缆沟质量
(1)挖掘沟深、 铺砂符合规范要求
(2)电缆沟内应无杂物, 盖板齐全, 隧道内应无杂物, 照明、 通风、 排水等设施应符合设计要求
五、 隐蔽工程:
项目验收要点
直埋电缆的上、 下部应铺以不小于100mm 厚的软土或砂层,
直埋电缆工程并加盖保护板, 其复盖宽度应超过电缆两侧各50mm 。直埋电缆回填土前, 应经隐蔽工程验收合格, 回填土应分层夯实
六、 实测抽查:
序号项目检查要点
1 电缆质量
(1)电缆型号、 电压、 规格应符合设计要求
(2)电缆外观应无损伤, 绝缘良好
2 电缆敷设符合规范要求
(1)电缆支架安装允许偏差、 最小弯曲半径、 有关距离应
(2)电缆敷设时, 不应损伤电缆沟、 隧道、 电缆井和人井的防水层
(3)支、 托架、 保护层接地检验应符合规范要求
⑷电缆的标志桩、 标志牌应清晰、 牢固、 间距适当
3 电缆终端与接头质量应符合以下要求
(1)保证密封
(2)保证绝缘强度
(3)保证电气距离
(4)保证导体接触良好、 相序正确, 排列整齐、 固定牢靠
(5)直埋电缆接头保护措施完整, 标志准确清晰
七、 旁站检查:
电缆敷设项目检查要点
(1)电缆敷设程序
①先集中、 后分散
②先长、 后短
③先电力、 后控制
(2)交驻处的上、 下挤压、 转弯处避免弯曲过度损伤绝缘层
八、 试验项目:
项目检查要点
1、 耐压试验电力电缆敷设前应进行耐压测试, 应符合规范要求
2、 绝缘电阻试验各电缆芯线对地或对金属屏蔽层间和各芯线间的绝缘电阻应符合规范要求
3、 接地电阻试验电缆线路的接地电阻应进行测试, 接地电阻值应符合接地规范要求
4、 相位试验电缆终端的相色应正确。电缆线路两端的相位应一致并与电网相位相符合
九、 提供资料:
1、 电缆线路路径的协议文件
2、 设计资料图纸, 电缆清单, 设计变更的证明文件和竣工图
3、 制造厂提供的产品说明书, 试验记录, 合格证件及安装图技术文
件
4、 隐蔽工程的技术记录及其监理签证
5、 电缆线路的原始记录
6、 电缆的型号, 规格及其实际敷设总长度与分段长度, 电缆终端和
接头的型式及安装日期
7、 电缆终端和接头中填充的绝缘材料名称、 型号
8、 材料的检验签证
9、 整改通知单
10、 工程验收单
