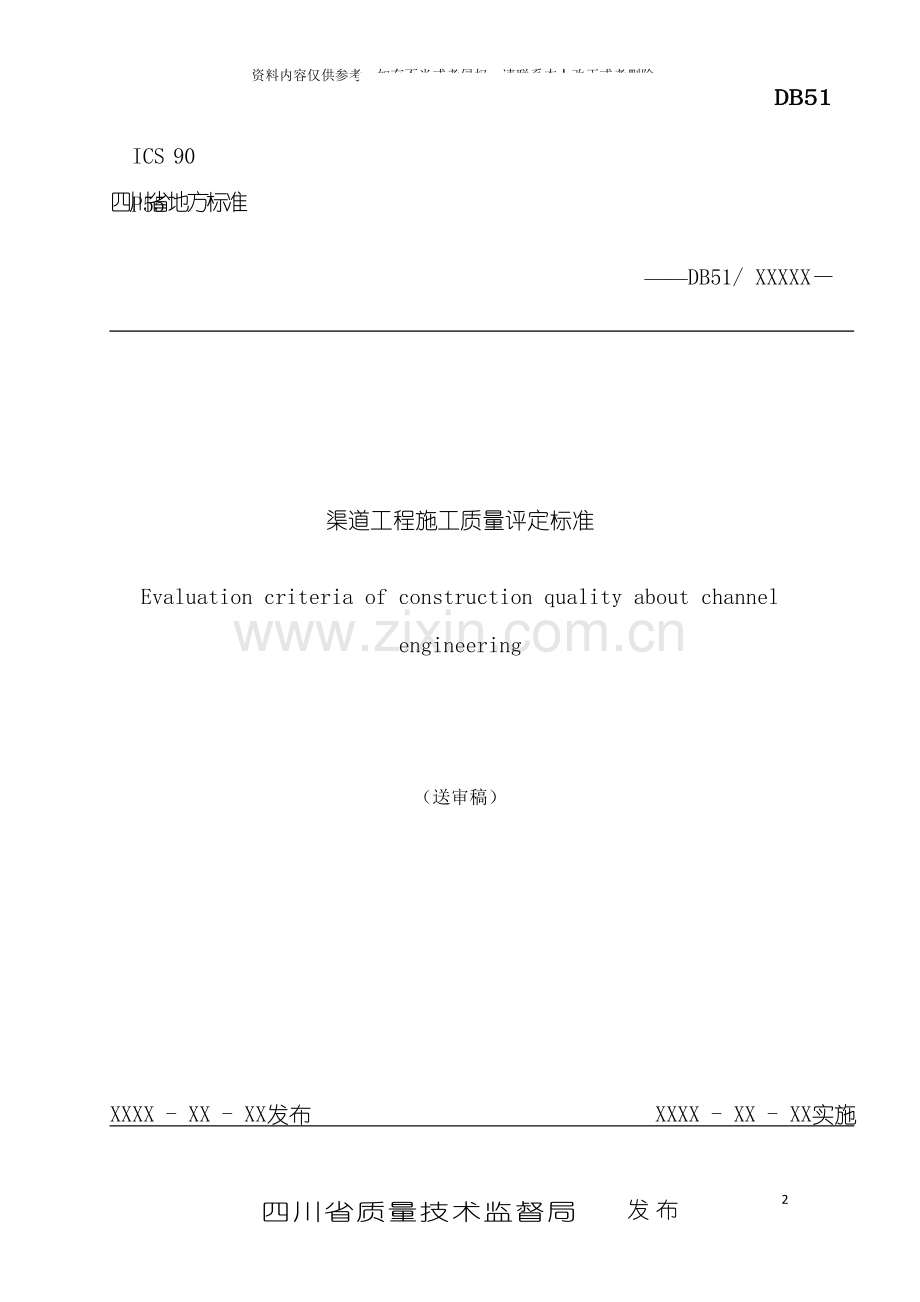

ICS90
P55

DB51
四川省地方标准
—— DB51/ XXXXX—

——
——
渠道工程施工质量评定标准
Evaluation criteria of construction quality about channel engineering

XXXX - XX - XX发布
XXXX - XX - XX实施
四川省质量技术监督局发布

目次
前 言………………………………………………………………………………………………1
1 范围………………………………………………………………………………………………2
2 规范性引用文件…………………………………………………………………………………2
3 术语和定义…………………………………………………………………………………3
4 渠道开挖工程……………………………………………………………………………………4
4.1渠道岩石开挖…………………………………………………………………………………4
4.2渠道软基开挖…………………………………………………………………………………5
4.3渠道坡面清理及开挖…………………………………………………………………………6
5渠道填方工程……………………………………………………………………………………6
6 混凝土工程……………………………………………………………………………………7
6.1 基础面及施工缝处理………….………………………………………………………….8
6.2 模板工程……………..…………….……………………………………………………...8
6.3 钢筋…………………..……………….…………………………………………………...9
6.4 止水、 伸缩缝及排水孔………………………………..……….……………………….10
6.5 混凝土浇筑…………..………………………………….………………………………..10
6.6 混凝土预制构件………………………………………………………………………….11
7 明渠衬砌工程………………………………….………………………..……...…………….12
7.1 混凝土衬砌工程…………...…………………………………………………………..12
7.2 浆砌石工程………………..….…..….….…………………………………………..13
7.3 砌砖工程…………………...…..…..….….…………………………………………..16
8 水闸……….……………..…….…………..….……………………………………………….17
8.1 基坑开挖……………….…… .…. .….………………………………………………….17
8.2 闸室……..…………………. .….….. .….………………………………………….…....18
8.3 上下游联接段……………….. .….…. .….………………………………………….…..18
8.4 闸 房…………………………..….…..…. .….………………………………….….…...19
9 钢闸门及启闭机安装…………….…..…..…..…....…….………………………………...24
9.1 闸门埋件安装………………….…..…...…………………………………………...24
9.2 平面闸门门体安装……………..…….……………………………………..26
9.3 弧形闸门安装………………….…..………………………………………..29
9.4 固定式启闭机安装………………..…………………….…………………..30
9.5 螺杆式启闭机安装……………..........…………………….………………..31
10 隧洞工程……………………………....………………………………………..31
10.1 洞身开挖…………………………..………………………………………...31
10.2 隧洞衬砌…………………………..………………………………………...32
10.3 锚喷支护…………………………..……………………………………..….34
10.4 隧洞灌浆…………………………..………………………………………...36
11 渡槽……………………………………..…..…………………………………37
11.1 基础工程………………………………..…………………………………...37
11.2 支承结构………………………………..……………………………….......38
11.3槽身…………………………..…………..……………………….………....40
12 倒虹吸管………………..…………………..……..…………….………….43
12.1工程项目划分………………………………..…………………..…………...43
12.2 进、 出口段………………………………..…………………..…………...43
12.3 管床基础开挖……………………………..…………………..…………...44
12.4 支座、 镇墩………………………………..……………………..………...44
12.5 混凝土( 预制) 管道…………………..……………………..…………...45
12.6 混凝土预制管安装…………………………………..……………………..………...46
12.7 钢管安装…………………………………..……………………..………...46
13 陡坡、 跌水………….……..………………..……………………..………47
13.1 工程项目划分……………………………..……………………..……...47
13.2 基础开挖与处理……………………………..……………………..……...48
13.3 混凝土( 砌石) 衬砌工程…………………..……………………..……...48
14 涵洞( 暗渠) …………………..…………..………………………..……49
14.1 工程项目划分……………………………………………………………..….49
14.2 进、 出口段……………………………………………………………..….49
14.3 涵洞( 暗渠) 段…………………………………………...……………....50
15 跨渠建筑及附属设施………...……..………………..…………………..50
15.1 适用范围 ………………………………………..………..………………...50
15.2 基础工程………………………………………..………..………………...50
15.3 支承结构………………………………………..………..………………...51
15.4 桥 面……………………………………………..………..……………….51
15.5 附属设施………………………………..…………………..……...............52
附录 A: 渠道工程外观质量评定方法....................................................………….54
B: 原材料及中间产品、 混凝土( 砂浆) 试件质量评定.............................63
B1 砂石骨料生产质量标准………………………………………………….....63
B2 混凝土拌和质量标准. ……………………………………………………….....64
B3 混凝土( 砂浆) 强度检验质量标准………………………………………….....64
B4 混凝土、 水泥砂浆抗压强度达到2.5Mpa的参考时间…………………….....66
B5 锚杆拉拔力检测方法………………………………………………………….....66
B6喷射混凝土施工质量检测方法……………………..….….……..…..….66
四川省渠道工程施工质量评定表…………………...……………………………………….69 1 渠道工程项目通用表格……………...………………………………………………….70
表1.1 分部工程质量评定表…………………………………………………...71
表1.2 单位工程质量评定表…………………………………………………...72
表1.3 工程项目质量评定表…………………………………………………...73
表1.4 单位工程施工质量检验资料核查表…………………………………...74
表1.5 施工质量缺陷备案表…………………………………………………...75
表1.6 基础( 隐蔽) 工程验收报告单………………………………………...76
2 渠道工程单元工程质量评定表………………………….………………………...77
表2.1 渠道岩石开挖单元工程质量评定表……………………...………….....78
表2.2 渠道软基开挖单元工程质量评定表……………………...………….....79
表2.3 明渠坡面清理及开挖单元工程质量评定表……………...………….....80
表2.4 渠道填方工程单元工程质量评定表……………………...………….....81
表2.5 混凝土单元工程质量评定表……………………………...………….....82
表2.5-1 混凝土基础面或施工缝处理工序质量评定表………...………….....83
表2.5-2 混凝土模板工序质量评定表………...…………………………….....84
表2.5-3 混凝土钢筋工序质量评定表………...…………………………….....85
表2.5-4 混凝土止水及伸缩缝工序质量评定表……..……..………………....86
表2.5-5 混凝土浇筑工序工程质量评定表……..……..……………………....87
表2.6 预制混凝土构件单元工程质量评定表…………………...…………....88
表2.7 混凝土衬砌明渠单元工程质量评定表…………………...…………....89
表2.8 浆砌石单元工程质量评定表…………………...……………………....90
表2.8-1 浆砌石层面处理工序质量评定表…………...…………………….....91
表2.8-2 浆砌石砌筑工序质量评定表…………...………………………….....92
表2.8-3 浆砌石勾缝工序质量评定表…………...………………………….....93
表2.9 砌砖单元工程质量评定表……………………...……………………....94
表2.10 水闸基坑开挖单元工程质量评定表………...………..……………....95
表2.11 闸室单元工程质量评定表………...………..………………………....96
表2.12 水闸上下游连接段单元工程质量评定表…..…………...…………....97
表2.13 闸房程质量评定表…..…………...…………………………………....98
表2.13-1 闸房地面单元单元工程质量评定表……..………………………....99
表2.13-2 闸房砌砖工程单元工程质量评定表……..………………………....100
表2.13-3 闸房门窗工程单元工程质量评定表……..………………………....101
表2.13-4 闸房屋面工程单元工程质量评定表……..………………………....102
表2.13-5 闸房室内外装饰工程单元工程质量评定表……………..………....103
表2.13-6 闸房配电设施及栏杆、 梯步工程单元工程质量评定表..………....104
表2.14 闸门埋件安装单元工程质量评定表………………………….……....105
表2.15 平板闸门门体安装单元工程质量评定表…………………….……....109
表2.16 弧形闸门安装单元工程质量评定表………………………….……....111
表2.17 固定式启闭机安装单元工程质量评定表…………………….……....114
表2.18 螺杆式启闭机安装单元工程质量评定表…………………….……....115
表2.19 隧洞洞身开挖单元工程质量评定表………………………….……....116
表2.20 隧洞洞身衬砌单元工程质量评定表………………………….……....117
表2.21 隧洞洞身 (浆砌石、 预制块) 衬砌单元工程质量评定表….……....118
表2.22 隧洞锚杆安装单元工程质量评定表………………………….……....119
表2.23 隧洞喷射混凝土单元工程质量评定表……………………….……....120
表2.24 隧洞灌浆单元工程质量评定表……………………………….……....121
表2.25 渡槽基础开挖单元工程质量评定表………………………….……....122
表2.26-1 渡槽支承结构( 墩式) 单元工程质量评定表……….…….……....123
表2.26-2 渡槽支承结构( 排架) 单元工程质量评定表……….…….……....124
表2.26-3 渡槽支承结构( 拱式) 单元工程质量评定表……….…….……....125
表2.26-4 渡槽支承结构( 肋拱、 桁架拱) 单元工程质量评定表….….…....126
表2.27-1 渡槽槽身( 现浇混凝土) 单元工程质量评定表…….…….……....127
表2.27-2 渡槽槽身( 预制混凝土) 单元工程质量评定表…….…….……....129
表2.27-3 渡槽槽身( 浆砌石) 单元工程质量评定表…….……....….……....130
表2.28 倒虹吸管进出口段单元工程质量评定表…………………….……....131
表2.29 倒虹吸管管床基础开挖单元工程质量评定表…………….………....132
表2.30 倒虹吸管支座、 镇墩单元工程质量评定表……………..…...……....133
表2.31 倒虹吸管现浇混凝土单元工程质量评定表……………..…………...134
表2.32 倒虹吸管混凝土预制管安装单元工程质量评定表……..….…..…....135
表2.33 倒虹吸管钢管安装单元工程质量评定表……………..….……..…....136
表2.34 陡坡、 跌水基础开挖单元工程质量评定表…………..….……..…....137
表2.35 陡坡、 跌水衬砌单元工程质量评定表…………..….…………..…....138
表2.36 涵洞( 暗渠) 进出口段单元工程质量评定表…..….…………..…....139
表2.37 涵洞( 暗渠) 段单元工程质量评定表…………..….………..……....140
表2.38 跨渠建筑及附属设施基础工程单元工程质量评定表………..……...141
表2.39 跨渠建筑支承结构单元工程质量评定表……………………..……...142
表2.40 跨渠建筑桥面单元工程质量评定表…………………………..……...143
表2.41 附属设施单元工程质量评定表………………………………..……...144

前 言

《四川省渠道工程施工质量评定标准》作为我省水利行业地方标准自1999年3月由四川省水利厅正式颁布实施以来, 对指导我省渠道工程建设和规范渠道施工质量检测和等级评定工作发挥了积极的作用, 受到了各地、 市、 州水行政主管部门和施工单位的一致好评。由于该标准现已执行了 , 随着我省渠道工程建设的发展和施工技术水平的提高, 在四川省水利厅和省财政厅的大力支持下。 5月, 给我院下达了修编《四川省渠道工程施工质量评定标准》的编写任务。
为了更加突出渠道工程的特点, 本次修编是按渠系工程的功能进行编写的。即将明渠开挖、 渠道填方、 混凝土工程、 明渠衬砌、 水闸、 钢闸门及启闭机安装、 隧洞、 渡槽、 倒虹吸管、 陡坡, 跌水、 涵洞(暗渠)、 跨渠建筑及附属设施作为独立的章节。与原标准相比, 针对性更强, 特别是对基层水利工程技术人员更便于掌握和操作。
在单元工程质量评定方面, 明确了评定方法和原则, 即用主控项目和一般项目两大指标进行评定。为了使”评定标准”便于使用和推广, 操作更加简便, 编写组将”评定标准”中涉及的主要内容及质量控制要求以表格的形式全部进行了表格化。编写的《四川省渠道工程施工质量评定表》的内容涵盖了《四川省渠道工程施工质量评定标准》的全部内容。可作为我省渠道工程施工质量检验与等级评定的统一格式。它是”评定标准”重要的配套文件。
本标准共分为15章、 46节和2个附录。编制的《四川省渠道工程施工质量评定表》由渠道工程项目通用表格和渠道工程单元工程质量评定表格两部分组成, 总计66个表式。其中渠道工程项目通用表格有6个表式, 渠道工程单元工程质量评定表格有60个表式。
本标准所替代的历次版本为:
《四川省渠道工程施工质量评定标准》1999-03-01
本标准批准部门: 四川省技术监督局
本标准主持机构: 四川省水利厅
本标准解释单位: 四川省水利厅
本标准主编单位: 四川省水利科学研究院
本标准参编单位: 四川省水利地方电力建筑安装工程质量检测中心站
本标准主要起草人: 张振泸 杨宗铨 刘双美 彭文成 李晓鹏
郭俊利 朱 皓 余 斌 唐如华
本标准审查会议技术负责人:
本标准体例格式审查人: 余 斌

1 范围
1.1 为加强我省渠道工程施工质量管理, 保证工程施工质量, 统一我省渠道工程质量检验与评定方法, 使渠道工程施工质量检验与评定工作标准化、 规范化, 特制定本标准。
1.2 本标准适用于我省过水流量在1m³/s及以上的农田灌溉、 供水、 发电引水等渠道及渠系建筑物的施工质量检验与评定。
1.3 本标准是是评定渠道工程施工质量等级的统一尺度, 包括单元工程质量标准, 工序及施工工艺要求以及评定分部、 单位工程质量使用的中间产品质量标准。
1.4 渠道工程质量等级分为”合格”和”优良”两级。
合格标准是工程验收的基本标准, 不合格工程必须进行处理且达到合格标准后, 才能进行后续工程的施工或验收。渠道单元工程施工质量等级评定的主要依据有:
a) 经批准的设计文件、 相应的工程变更文件、 施工图纸、 设计修改通知书、 厂家提供的设备安装说明书及有关技术文件;
b) 工程承包施工合同中约定的技术标准;
c) 单元工程质量评定标准;
d) 工程施工期间的检测数据及成果分析。
1.5 单元工程划分:
a) 单元工程划分: 单元工程是根据设计、 施工或质量评定要求把建筑物划分为若干个层、 块、 区、 段来确定的, 一般是由若干个工序来完成的综合体;
b) 渠道开挖、 填筑及衬砌单元工程划分界限宜在变形缝或结构缝处, 其流量＞30m3/s单元划分长度一般不大于50m; 流量10～30m3/s的渠道单元划分长度一般不大于100m; 流量＜10m3/s的渠道单元划分长度一般不大于150m。小型渠道也可按作业段划分, 每一作业段为一个单元工程。
1.6 单元工程施工质量评定:
单元工程质量标准由主控项目和一般项目组成。
1.6.1 主控项目: 是指在施工过程中对安全、 环境保护和公众利益起决定性作用的质量检查项目。主控项目必须满足本标准的质量要求。
1.6.2 一般项目: 是指除主控项目以外的一般质量检查项目和检测项目。
a) 检查项目: 是指一些在施工现场无法用具体数据进行量化的检查项目, 它是经过现场观察( 检查) 来对施工质量进行判定的, 这些项目采用”合格”和”优良”来确定施工质量。
b) 检测项目: 是由若干组检测数据的合格率来确定的质量指标。
1.7 质量标准按照本标准中”单元工程质量评定标准”的相关条款或合同约定的验收标准进行评定, 当不能满足合格标准时, 应及时进行处理, 处理后的工程质量等级应按下列规定重新确定:
a) 全部返工重做的工程, 可重新评定其质量等级;
b) 经加固补强并经设计单位复核能达到设计要求, 其质量只能评为合格;
c) 处理后的工程部分质量指标仍达不到设计要求时, 经设计单位复核, 确认能满足安全和使用功能要求的, 可不再进行处理; 或经加固补强后, 改变了外形尺寸或造成永久性缺陷的, 经项目法人、 监理及设计单位确认能基本满足使用要求, 其质量可定为合格, 但应按规定进行质量缺陷备案。
1.8 渠道分部工程、 单位工程施工质量评定按《水利水电工程施工质量检验与评定规程》SL176- 相关条款执行。单位工程外观质量评定方法见附录A。
1.9 本标准未涉及到的工程项目质量标准应按照相关规范、 规程的质量标准执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件, 仅所注日期的版本适用于本文件。凡是不注日期的引用文件, 其最新版本( 包括所有的修改单) 适用于本文件。
a) SDJ207-82 水工混凝土施工规范
b) SL27-91 水闸施工规范
c) SL62-94 水工建筑物水泥灌浆施工技术规范
d) SL18- 渠道防渗工程技术规范
e) SL176- 水利水电工程施工质量检验与评定规程
f) SL377- 《水利水电工程锚喷支护技术规范》
g) SL 631- 水利水电工程单元工程施工质量验收评定标准( 土石方工程)
h) SL 632- 水利水电工程单元工程施工质量验收评定标准( 混凝土工程)
i) SL 634- 水利水电工程单元工程施工质量验收评定标准( 堤防工程)

3 术语和定义

3.1 灌溉渠道 irrigation canal
人工修建的输送和分配灌溉水的建筑物( 一般分干渠、 支渠、 斗渠、 农渠、 毛渠等5级) 。
3.2 渠道衬砌 canal lining
为保证渠道稳定及渠槽有良好的水流条件而采取的衬护结构。
3.3 水闸 sluice
由闸墩支撑的闸门控制流量、 调节水位的中、 低水头水工建筑物。
3.4 隧洞 tunnel
穿越山丘、 高地开凿而成的具有稳定封闭形断面的输水、 泄水或交通通道。
3.5 渡槽 aqueduct(flume)
渠道跨越河渠、 溪谷、 洼地和道路时修建的桥式交叉渠系建筑物。
3.6 倒虹吸管 inverted siphon
以倒虹吸形式敷设地面或地下用以输送渠道水流穿过其它水道、 洼地、 道路的压力管道式交叉建筑物。
3.7 陡坡 chute
连接两段高程不同的渠道、 其底坡大于临界坡的陡槽式落差建筑物。
3.8 跌水 drop
连接两段高程不同的渠道、 使水流直接跌落的阶梯式落差建筑物。
3.9 涵洞 culvert
埋设在填土下面具有封闭型断面的过水建筑物。
3.10 跨渠建筑物 canal structure
在渠道上方修建的水道、 交通道路、 铁路等工程建筑物的总称。

4 渠道开挖工程

4.1 渠道岩石开挖
4.1.1 单元工程划分: 按施工检查验收的区、 段划分, 每一区、 段为一个单元工程。
4.1.2 主控项目
a) 渠道岩石开挖应采取微量爆破方式, 保护层厚度应满足不影响下阶段施工要求。清除岩基保护层时, 宜采用人工开挖。开挖好的渠道基槽几何尺寸应满足设计要求。
b) 应做好施工期排水和临时性排洪措施, 防止外部水流和洪水进入渠道基槽。
4.1.3 一般项目
渠道建基面应无松动岩块, 裂隙及软弱夹层、 陡坎尖角应按设计要求处理。
合格: 处理方法基本符合设计要求。节理、 裂隙、 洞穴中的充填物冲洗基本干净, 回
填的水泥砂浆或混凝土基本饱满密实。
优良: 处理方法符合设计要求。节理、 裂隙、 洞穴中的充填物冲洗干净, 回填的水泥砂
浆或混凝土饱满密实、 平整。
4.1.4 渠道岩石开挖应符合表4.1.4质量标准
表4.1.4 渠道岩石开挖质量标准
项次
检测项目
质量标准( mm)
检验方法
1
渠底高程
不高于设计值
水准仪, 每20m测1个横断面, 每个断面测3～5点。
2
渠道中心桩位置
±30
全站仪。
3
渠底宽度
不小于设计值
钢卷尺或皮尺, 每20m测1次。
4
渠堤顶高程
不底于设计值
水准仪测, 每20m测1次每个断面测2～4点。
5
渠道上口宽
不小于设计值
钢卷尺或皮尺量, 每20m测1次。
6
边坡坡度
不陡于设计值
坡度仪, 每20m测1个断面。
7
渠底平整度
凸＜20 凹＜50
2m直尺, 每20m测1个横断面, 每个断面测3～5点。
8
内边坡平整度
凸＜20 凹＜30
9
堤顶宽度
不小于设计值
钢卷尺, 随机检测。
4.1.5 渠道岩石开挖单元质量等级评定:
合格: 主控项目符合质量标准。一般项目中检查项目合格, 各检测项目不少于70%的
检查点符合质量标准。
优良: 主控项目符合质量标准。一般项目中检查项目优良, 各检测项目不少于90%的
检查点符合质量标准。
4.2 渠道软基开挖
4.2.1 单元工程划分: 按施工检查验收的区、 段划分, 每一区、 段为一个单元工程。
4.2.2 主控项目
a) 渠道软基表层的淤泥、 腐植土及其它杂物等应清除干净。
b) 开挖后渠道如不能及时衬砌时, 应预留一定厚度的保护层, 保护层厚度一般不低于20cm。
c) 渠道软基开挖时, 应按设计定好渠线中心桩, 测量好高程, 定好两侧开挖线。然后每隔10-20m挖出标准断面, 并在两标准断面间进行重复修整, 直到符合设计要求。
d) 半挖半填的渠道开挖, 应先开挖基槽, 并预留出足够的保护层厚度, 再将渠道两岸填方部分填筑至设计高程, 然后再修整渠槽至设计断面。
4.2.3 一般项目
a) 渠槽基础清理后, 建基面内应无树根、 草皮、 乱石、 及其它杂物。泉眼、 洞穴已按要求处理, 预留保护层应挖除。
合格: 树根、 草皮、 乱石、 及其它杂物基本清理干净, 泉眼、 洞穴已基本按要求进行了处理, 预留保护层已挖除。
优良: 树根、 草皮、 乱石、 及其它杂物清理干净, 泉眼、 洞穴按要求进行了处理, 预留保护层已挖除。
b) 渠道软基开挖应符合表4.2.3质量标准
表4.2.3 渠道软基开挖质量标准
项次
检测项目
质量标准( mm)
检验方法
1
渠底高程
不高于设计值
水准仪, 每20m测1个横断面, 每个断面测3～5点。
2
渠道中心桩位置
±30
全站仪。
3
渠底宽度
不小于设计值
钢卷尺或皮尺, 每20m测1次。
4
渠堤顶高程
不底于设计值
水准仪测, 每20m测1次每个断面测2～4点。
5
渠道上口宽
不小于设计值
钢卷尺或皮尺量, 每20m测1次。
6
边坡坡度
不陡于设计值
坡度仪, 每20m测1个断面。
7
渠底平整度
凸＜20 凹＜50
2m直尺, 每20m测1个横断面, 每个断面测3～5点。
8
内边坡平整度
凸＜20 凹＜30
9
堤顶宽度
不小于设计值
钢卷尺, 随机检测。
4.2.4 明渠软基开挖单元工程质量等级评定:
合格: 主控项目符合质量标准。一般项目中检查项目合格, 各检测项目不少于70%的
检查点符合质量标准。
优良: 主控项目符合质量标准。一般项目中检查项目优良, 各检测项目不少于90%的
检查点符合质量标准。
4.3 明渠坡面清理及开挖
4.3.1 单元工程划分: 按施工检查验收的区、 段划分, 每一区、 段为一个单元工程。
4.3.2 主控项目
a) 坡面上的乱石、 坡积物、 残积物、 危岩及各种影响工程安全的因素, 应全部清除。并处理好坡面排水、 洞穴及泉眼。
b) 高边坡开挖面上的滑坡体、 破碎带应按设计要求处理。
c) 开挖坡面应稳定, 且不陡于设计边坡, 无反坡。
d) 岩石坡面开挖应按要求预留保护层。
4.3.3 一般项目
明渠坡面清理高程及范围的质量标准应符合表4.3.3规定。
表3.3.3 明渠坡面清理高程及范围的质量标准
项次
项 目
质量标准( mm)
检测方法及数量
欠
超
1
高 程
土坡
30
150
水准仪测, 坡面在500㎡以内时, 至少测20点, 坡面超过500㎡时, 测30点
岩坡
50
200
2
坡面局部超欠挖
土坡
50
200
拉尺线量, 坡面在500㎡以内时测20点, 超额过500㎡时测30点
岩坡
100
300
3
清理范围( 长、 宽)
0
500
尺量, 每单元测6～10次
4.3.4 明渠坡面清理及开挖单元工程质量等级评定
合格: 主控项目符合质量标准, 一般项目中各检测项目不少于70%的检测点符合质量标准。
优良: 主控项目符合质量标准, 一般项目中各检测项目不少于90%的检测点符合质量标准。

5 渠道填方工程

5.1 单元工程划分: 按设计和施工确定的区、 段划分, 根据工程量大小以每一层或几层作为一个单元工程。小型渠道也可按作业段划分, 每一作业段为一个单元工程。
5.2 主控项目
a) 回填基面坡度及填方体与基面联结形式应符合设计要求。
b) 填筑前应将建基面填筑范围内易风化、 易崩解的岩石和土层挖除, 基面上应无乱石、 树枝、 草根等杂物。开挖后不能及时回填时, 应留有一定的保护层。
c) 新建半挖半填渠道的填筑, 应利用挖方土料进行填筑, 在开挖和填筑过程中应尽量避免扰动挖方基槽土的结构。
5.3 一般项目
a) 回填土料( 砂砾料) 应符合设计要求, 渠体填筑在碾压前应在现场进行碾压试验, 确定出碾压遍数和铺料厚度等碾压参数。填土压实度或相对密度、 干密度应符合设计要求。
合格: 压实后的填土压实度或相对密度、 干密度合格率≥90%, 且最小值应大于设计值
的0.98倍。
优良: 压实后的填土压实度或相对密度、 干密度合格率≥95%, 且最小值应大于设计值
的0.98倍。
检验方法: 现场取样试验, 粘性土用环刀每100m3取样1次; 砾质土用灌砂法或灌水法, 每200m3取样1次, 每个单元工程取样不宜少于4次。
c) 粘性土料含水量应按最优含水量控制。小型渠道或无条件试验时, 可参考表5.3选用含水量。
表5.3 土料含水量控制参考值 单位: %
土壤名称
砂壤土
轻壤土
黄土
中壤土
重壤土
粘土
含水量
12～15
15～17
15～21
21～23
22～25
25～28
合格: 实测含水量合格率≥90%, 且不合格试样不得集中, 层面接缝、 刨毛基本符合要求。
优良: 实测含水量合格率≥95%, 且不合格试样不得集中, 层面接缝、 刨毛满足设计要求。
检验方法: 现场取样检测, 每个单元工程取样不宜少于2次。
5.4 填方渠道填筑应符合表5.4质量标准。
表5.4 填方渠道填筑质量标准。
项次
检 测 项 目
质量标准( mm)
检测方法及数量
1
铺料厚度
砂砾料
-100～0
水准仪、 钢卷尺测, 按10×10m布置测点, 每单元不少于10点
2
土 料
-50～0
3
内外边坡
超填值
砂砾料
0～300
钢卷尺, 每层不少于10点
4
土 料
0～200
5
填方顶部高程
不低于设计值
水准仪, 每单元至少10点
6
平面尺寸( 长、 宽)
0～200
钢卷尺, 每单元5～8个断面
5.5 渠道填方单元工程质量等级评定:
合格: 主控项目符合质量标准。一般项目中检查项目合格, 各检测项目不少于70%的
检查点符合质量标准。
优良: 主控项目符合质量标准。一般项目中检查项目优良, 各检测项目不少于90%的
检查点符合质量标准。

6 混凝土工程

6.0.1 本章适用于渠道工程中所有的混凝土工程。
单元工程划分: 按混凝土浇筑仓号划分, 每一仓号为一个单元工程。排架、 柱、 梁按一次检查验收的若干个排架、 柱、 梁为一个单元工程。
混凝土单元工程的质量标准由基础面或施工缝处理、 模板、 钢筋、 止水伸缩缝与排水孔和混凝土浇筑五个工序的质量标准组成。
6.0.2 混凝土单元工程质量等级评定工作应在各工序质量评定后进行。单元工程质量标准如下:
合格: 各工序质量全部合格。
优良: 钢筋、 混凝土浇筑两个工序优良, 其余三个工序中有一个工序质量优良, 另两个
质量合格。
当混凝土单元工程只有四个工序时, 混凝土浇筑及钢筋两个工序质量优良, 其余两个工序质量合格或优良, 则混凝土单元工程质量评为优良;
当混凝土单元工程只有三个工序时, 则混凝土浇筑工序质量优良, 另两个工序中有1项优良, 1项合格, 混凝土单元工程质量评为优良。
6.0.3 中间产品、 混凝土、 砂浆强度等级评定方法按附录B执行。
6.1 基础面或施工缝处理
6.1.1 主控项目
a) 基础面无松动岩块、 乱石、 杂物、 积水, 基础面平整, 基面清洗洁净。地表水和地下水已妥善引排或封堵。
b) 施工缝凿毛工作应在混凝土抗压强度达到2.5Mpa后进行, 混凝土达到2.5Mpa的时间可参考附录B4: 混凝土、 水泥砂浆抗压强度达到2.5Mpa的参考时间执行。
c) 软基预留保护层已挖除, 垫层回填质量符合设计要求。
6.1.2 一般项目
a) 混凝土表面及仓内处理
合格: 混凝土表面无乳皮, 混凝土仓面凿毛面积达70%以上, 仓内无积
