钳工技能训练教学课件全书电子讲义.pptx

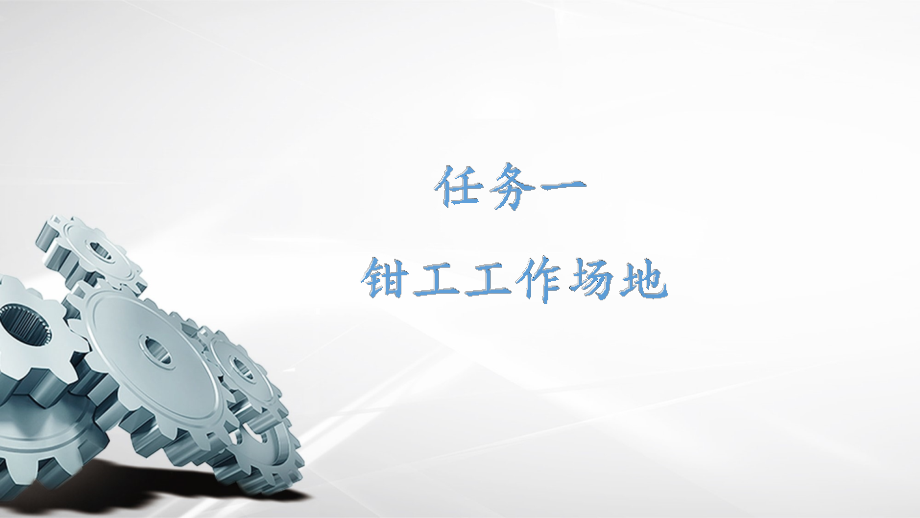

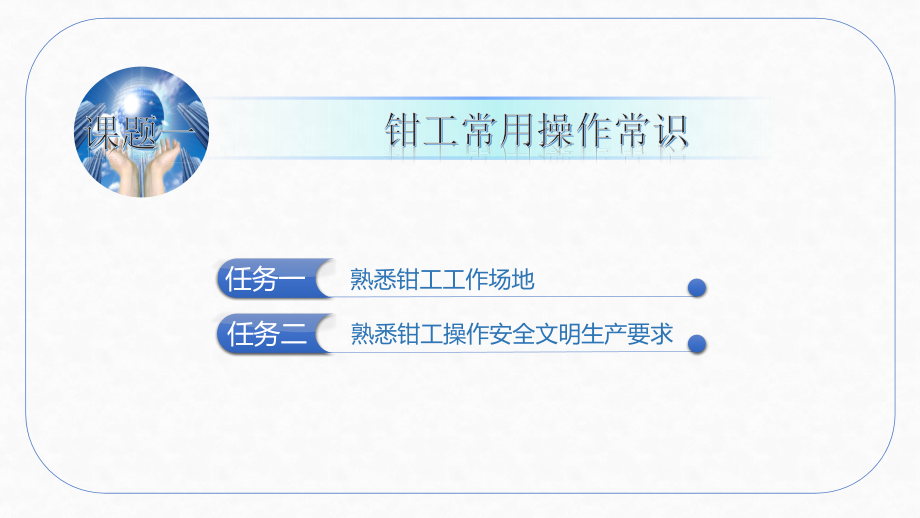

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/13,#,课题一,钳工常用操作常识,任务一,熟悉钳工工作场地,任务二,熟悉钳工操作安全文明生产要求,任务一,钳工工作场地,工作任务,1.,钳工工作场地简介。,2.,钳工工作场地的合理组织。,任务实施,钳工工作场地,1.,钳工工作场地简介,钳工工作场地的实训设备主要有钳台、台虎钳、砂轮机、各种钻床等。,2.,钳工工作场地的合理组织,合理组织和安排好钳工工作场地，是保证产品质量和安全生产的一项重要措施。,（）合理布局主要设备,（）正确摆放毛坯和工件,（）合理摆放工具、夹具和量具,（）工作场地应保持清洁,工具和量具的合理放置,任务二,安全文明生产要求,工作任务,1.,安全文明生产。,2.,台虎钳的操作与保养。,1.,安全文明生产,（）安全文明生产一般要求,）工作前按要求穿戴好防护用品。,）不准擅自使用不熟悉的机床、工具和量具。,）右手取用的工具放在右边，左手取用的工具放在左边，严禁乱堆乱放。,）毛坯、半成品应按规定堆放整齐，并随时清除油污、异物等。,）清除切屑要用刷子，不要直接用手清除或用嘴吹。,）使用电动工具时，要有绝缘防护和安全接地措施。,任务实施,（,2,）常用设备安全要求,）钳工工作台安全要求,操作者站在钳工工作台的一面工作，对面不允许有人。钳工工作台周围除操作者站的一面外，其余三面必须设置密度适当的安全网。工作台必须安装牢固，不允许被用作铁砧。,工作台上使用的照明电压不得超过。,工作台上的杂物要及时清理，工具、量具和刃具分开放置，以免混放损坏。,摆放工具时，不能让工具伸出工作台边缘，以免其被碰落而砸伤人脚。,）台虎钳使用的安全要求,台虎钳有固定式和回转式两种，如图所示。,台虎钳,夹紧工件时要松紧适当，只能用手扳紧手柄，不得借助其他工具加力。,强力作业时，应尽量使力朝向固定钳身。,不许在活动钳身和光滑平面上敲击作业。,对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。,工作台装上台虎钳后，钳口高度应与操作者手 抵下颚的手肘等齐（见右图）。,台虎钳在钳工工作台上的高度,）钻床使用的安全要求,工作前，对所用钻床和工具、夹具和量具要进行全面检查，确认无误后方可操作。,工件装夹必须牢固可靠，工作中严禁戴手套。,手动进给时，一般按照逐渐增压和减压原则进行，用力不可过猛，以免造成事故。,钻头上绕有长铁屑时，要停下钻床，然后用刷子或铁钩将铁屑清除。,不准在旋转的刀具下翻转、夹压或测量工件，手不准触摸旋转的刀具。,摇臂钻床的横臂回转范围内不准有障碍物，工作前横臂必须夹紧。,摇臂钻床的横臂和工作台上不准存放物件。,工作结束后，将摇臂钻床的横臂降低到最低位置，主轴箱靠近立柱并且要夹紧。,钻床,）砂轮机使用的安全要求,砂轮机主要由砂轮、电动机和机体组成。,砂轮机启动后应运转平稳，若跳动明显应及时停机调整。,砂轮机旋转方向要正确，磨屑只能向下飞离砂轮。,砂轮机托架和砂轮之间距离应保持在 以内，以防工件扎入造成事故。,操作者应站在砂轮机侧面或斜侧位置，磨削时不能用力过大。,砂轮机,2.,台虎钳的操作与保养,（）台虎钳的操作,）台虎钳的转位与固定 松开左右两个锁紧螺钉，台虎钳在底盘上即可转位，以便在不同方向上夹持工件；拧紧左右两个锁紧螺钉，台虎钳即可固定在底盘上。,）台虎钳的夹紧和松开 当顺时针转动手柄时，台虎钳通过丝杠、螺母带动活动钳身将工件夹紧；当逆时针转动手柄时，台虎钳将工件松开。,注意：工件将要夹紧时，应给手柄一个顿击力，以便夹牢；松开工件时，也应先给手柄一个顿击力，以便松开工件。,（）台虎钳的保养,）夹紧工件时只许依靠手的力量来转动手柄，决不能用手锤敲击手柄或随意套上长管子来扳动手柄，以免丝杠、螺母或钳身损坏。,）在进行强力作业时，应尽量使力量朝向固定钳身，否则将额外增加丝杠和螺母的受力，导致螺纹损坏。,）不要在活动钳身的光滑平面上进行敲击作业，否则会损坏或缩短寿命，降低它与固定钳身的配合性能。,）丝杠、螺母和其他活动表面上都要经常加油并保持清洁，以利于润滑和防止生锈。,谢谢,Thanks,课题二,钳工常用测量器具,任务一,钳工常用量具的使用,任务二,量具的维护与保养,任务一,钳工常用量具的使用,工作任务,1.,掌握游标卡尺、千分尺、百分表、水平仪的读数方法。,2.,能正确使用常用量具完成常规测量。,.,游标卡尺,（,）,游标卡尺识读实,例,任务实施,游标卡尺的读数方法,）测量精度为,0.1,读数为,18.4,）测量精度为,0.05,读数为,15.85,）测量精度为,0.02,读数为,0.22,）测量精度为,0.02,读数为,7.02,（,2,）游标卡尺的测量方法,游标卡尺的测量方法,）测量外部尺寸 ）测量内部尺寸,）测量深度 ）测量中心距,.,千分尺,（）千分尺识读实例,千分尺的读数方法,）,12,0.240,12.240,）,32,0.5,0.150,32.650,（,2,）千分尺零位校正,调整千分尺的零位,）,25,）,25,50,3.,百分表,（）百分表安装方法,）在磁性表座上安装百分表（见图）,）在游标高度卡尺上安装百分表（见图）,）在专用表座上安装百分表（见图）,百分表的安装方法,（,）,百分表测量方,法,）,调整百分表的零,位,。,）,测量轴的径向圆跳动,量,。,）,测量工件径向和端面圆跳动,量,。,）,测量工件的等高尺,寸,。,）,测量工件内部上平面与底面的平行,度,。,调整百分表的零位,测量轴的径向圆跳动量,测量工件径向和,端面圆跳动量,测量工件的,等高尺寸,测量工件内部上平面,与底面的平行度,4.,万能角度尺,万能角度尺测量角度的方,法,）,测量工件角度的方,法,）,测量不同范围角度的方,法,5.,量块,量块的研,合,）,研合较薄量,块,（,一,）,）,研合较薄量,块,（,二,）,）,研合较薄量,块,（,三,）,）,研合较厚量,块,）,研合较多量,块,6.,塞尺,用塞尺测,量间隙时,，,不可用力过大,，,以防止塞尺弯曲甚至折断,。,用塞尺测量间隙的方法,7.,水平仪,（）,水平仪的读数方,法,）,绝对读数,法,）,平均值读数,法,绝对读数法,平均值读数法,（）,水平仪的测量方,法,）,用框式水平仪测,量,垂直度,）,用,合,像水平,仪,测量,用框式水平仪测量垂直度,合像水平,仪,任务二,量具的维护与保养,工作任务,1.,能正确对量具进行日常维护与保养。,量具的维护与保养,（）,测量前应将量具测量面和工件被测量面擦净,，,以免污物,影响测量精度和,加,快量具磨损,。,（）,在使用过程中,，,量具不要和工具放在一起,，,以免被碰坏,。,（）,机床在运转时,，,不要用量具测量工件,，,否则会加快量,具磨,损,，,而且容易,发,生事故,。,任务实施,（）,温度对量具精度影响很大,。,因此,，,量具不应放在热,源,（,电,炉,、,暖气片等,）,附近,，,以免受热变形,。,（）,量,具,用完,后,，,应及时擦净并涂,油,，,放在专用盒,中,，,保存,在干燥,处,，,以,免,生锈,。,（）,精密量具应实行定期检定和保养,，,发现精密量具有不,正常现象,时,，,应及,时,送交计量室检修,。,谢谢,Thanks,课题三,划线,任务一,常用划线工具的基本操作,任务二,平面划线,任务三,轴承座划线,任务一,常用划线工具的基本操作,工作任务,1.,掌握划线工具的种类和使用方法。,2.,划线的安全文明生产。,3.,划线工具的维护与保养。,常用划线工具的基本操作,.,钢直尺,钢直尺的使用如图所示。,钢直尺的使用,）,量取尺寸,）,测量工件,）,划直线,任务实施,2.,划线平台,（）,工件和工具在平台上要轻拿轻放,。,（）,工作表面不能被划伤,；,应经常保持清洁,，,使用后擦干净,，,上油防锈,。,3.,划线盘,（）划针伸出要短，并处于水平位置。,（）手握底座划线，划线盘要夹牢。,（）划针与工件表面沿划线方向成,40,60,。,（）划长线采用分段连接划线。,划线盘的使用,4.,划针,（）,划线时,，,针尖要靠紧导向工具的边缘,，,上部向外侧倾斜,15,20,，,向划线方向倾斜,45,75,。,（）,划线要一次划成,，,使划出的线条清晰,、,准确,。,划针的使用,5.,划规,（）划规两脚的长度要磨得稍有不等。,（）对旋转中心的划规脚应施加较大的压力，防止中心滑动；另一脚以较轻的压力在工件表面划出圆或圆弧。,用划规划圆,6.,高度游标卡尺,高度游标卡尺主要用于测量工件的高度和划线,，,读数原理与游标卡尺相同,。,划线时,，,根据工件的划线高度调好高度游标卡尺的刻度并锁紧,。,高度游标卡尺,7.,样冲,（）,冲点方法,：,样冲外倾，使尖端对准线的正中,，,然后立直冲点,。,（）,位置要准确,，,冲点不可偏离线条,。,（）,曲线冲点间距要小些,，,小于,20,的圆周线应有,个冲点,；,大于,20,的圆周线应有,个冲点,。,（）,在长直线上的冲点间距可大些,，,但短直线至少有,个冲点,。,（）,线条转折点处必须冲点,。,样冲的使用方法如图所示。,样冲的使用,）,外倾,）,立直冲点,）,正确,）,不垂直,）,偏心,8.90,角尺,（）,测量前,，,90,角尺和工件要擦干净,。,（）,90,角尺尺座内侧要与基准面重合,。,90,角尺的使用,9.,型块,型块可用来支承圆柱形工件,，,一般两块配合使用,，,以支承较长的圆柱形工件,。,型块,10.,千斤顶,用千斤顶支承工件时，一般要同时用个千斤顶支承在工件的下部，个支承点离工件重心应尽量远一些，个支承点所组成的三角形面积应尽量大，在工件较重的一端放个千斤顶，较轻的一端放个千斤顶，这样比较稳定。,千斤顶,11.,方箱,划线时,，,可用,形夹头将工件夹于方箱上,，,再通过翻转方箱,，,便可在一次安装的情况下,，,将工件上互相垂直的线全部划出来,。,方箱,（）划线场地应明亮、整洁。,（）工作时，操作姿势正确。,（）打样冲眼时，不可用力过大，以免产生过大凹痕。,（）划针不用时，弯头部分朝上，并要套上塑料管，不能插在衣袋中。,（）划线盘不用时，应使划针处于直立状态。,安全文明生产,（）,划针,、,划规,、,划线盘和高度游标尺等划线工具应妥善保管,、,正确摆放,，,避免划线部位损伤,。,（）,工件在划线平台上应轻拿轻放,，,并尽可能地减少摩擦,，,以免损伤工件及划线平台,，,造成平台精度降低,。,（）,划线工具和设备使用完后,，,应及时清理,，,擦拭干净,，,并涂上机油防锈,。,维护与保养,任务二,平面划线,工作任务,平面划线,划线加工件,1.,划线步骤,（,1,）准备工作,）检查薄钢板的尺寸，并用锤子矫正其变形，保证工件平面度误差不大于,0.45,mm,。,）,去除薄板料边缘上的毛刺,，,并涂上蓝油,。,）,看清图样,，,了解所需划线的部位和有关加工工艺,。,任务实施,划基准线,（）选定划线基准。薄板料底边向上划距离,36,的尺寸线，从右侧边向左划距离,40,的尺寸线，以这两条垂直线作为划线基准。,（）划线。划尺寸,42,、,75,水平线和尺寸,34,垂直线，得圆心,。,（）以,为圆心，,78,为半径划圆弧，相交于尺寸,42,水平线得,点，通过,点作垂直线。,（）以,点为圆心，,78,为半径划圆弧，与上一圆弧相交得,点，通过,点作水平线和垂直线。,（）通过,点作,线，并以,40,为半径截得,点，通过,点作,线，并以,32,为半径截得,点。,（）作与,点水平方向距离为,15,的平行线，并以,点为圆心，,52,为半径划圆弧截得,点。,（）按下图所示，以,为圆心，画,80,圆周点划线，并将,80,圆周三等分，得到圆心,、,、,点。注意，所有圆心都必须打上样冲眼，以便划圆弧。,划,、,、,、,、,、,、,、,、,圆心,（）分别以,、,、,点为圆心，划,32,、,52,和,38,圆周线。,（,10,）以,、,、,、,、,点为圆心，划个,12,圆周线。,（,11,）划与底面基准线平行的,10,的水平基准线,28,，按,95,、,115,和,10,尺寸划出左下方的相切斜线。,（,12,）以,为圆心，,52,为半径划圆弧，并以,20,为半径作相切圆弧。,（,13,）以,为圆心，,47,为半径划圆弧，并以,20,为半径作相切圆弧。,（,14,）,以,为圆心,，,20,为半径划圆弧,，,以,10,为半径作相切圆弧,，,并作与,10,左下方圆弧相切的直线,。,（,15,）,以,42,为半径作右下方的相切圆弧,。,（,16,）,对图形,、,尺寸复检校对确认无误后,，,在划线交点及划线上按一定间距打出样冲眼,，,使加工界线清晰可靠,。,（）,为熟悉作图方法,，,训练前可在绘图纸上进行一次练习,。,（）,划线工具使用正确,。,（）,划出的线条细而清晰且样冲眼准确,。,（）,划线后,，,复检校对,，,避免差错,。,2.,注意事项,3.,评分标准,平面划线评分标准,任务三,轴承座划线,工作任务,轴承座划线,轴承座,任务实施,划线步骤,.,工件清理、涂色,.,工件分析,（）轴承座需要加工的部位有底面、轴承座内孔、两个螺钉孔及其上平面、两个大端面。需要划线的尺寸共有三个方向，工件需要三次安放才能划完全部线条。轴承座毛坯上已铸有,50,毛坯孔，需先安装塞块并做好其他划线准备。,（）划线的基准选定为轴承座内孔的两个相互垂直的中心平面,和,，以及两个螺钉孔的中心平面,。,.,划线顺序,（）划底面加工线,（）划两螺钉孔的中心线,（）划两个大端面的加工线,（）划圆周尺寸线,（）打上样冲眼,评分标准,轴承座划线评分标准,谢谢,Thanks,课题四,錾削,任务一,錾削基本操作,任务二,錾削技能训练,任务一,錾削基本操作,工作任务,.,掌握錾削的姿势、动作、锤击要领。,.,能根据加工材料的不同性质，正确刃磨錾子。,.,能正确錾削平面，并达到一定的錾削精度要求。,.,熟悉錾削时的安全知识，并能严格遵守文明生产要求。,.,錾削姿势,（）锤子的握法,）紧握法,）松握法,任务实施,锤子紧握法,锤子松握法,（）錾子的握法,）正握法,）反握法,錾子握法,）正握法 ）反握法,（）挥锤方法,）腕挥,）肘挥,）臂挥,挥锤方法,）腕挥 ）肘挥 ）臂挥,（）錾削站立的姿势,錾削时的站立位置,（）锤击要领,）挥锤,肘收臂提，举锤过肩；手腕后弓，三指微松；锤面朝天，稍停瞬间。,）锤击,目视錾刃，臂肘齐下；收紧三指，手腕加劲；锤錾一线，锤走弧形；,左脚着力，右腿伸直。,）要求,稳,节奏平稳；准,锤击准确；狠,锤击有力。,2.,錾子的刃磨与热处理,（）刃磨方法,錾子的刃磨,（）热处理方法,）淬火,）回火,錾子的淬火,3.,錾削方法,（）錾切板料,）工件夹在台虎钳上錾切,在台虎钳上錾切板料,錾切时，錾子刃口不可正对板料錾切，否则由于板料的弹动和变形，易造成切断处不平整或出现裂缝。,不正确的錾切薄料方法,）在铁砧上或平板上錾切,在铁砧上錾切板料,錾切板料方法,）用圆弧刃錾錾痕易齐整）用平刃錾錾痕易错位）先倾斜錾切）后垂直錾切,）用密集钻孔配合錾子錾切,先钻排孔再用扁錾、尖錾逐步錾切，如图所示。,用密集钻孔配合錾切,（）錾削平面,）起錾与终錾,錾削平面时采用斜角起錾。,錾削槽时应采用正面起錾。,斜角起錾,正面起錾,终錾时，要防止工件边缘材料崩裂，当錾削接近尽头,0,5,时，必须掉头錾去余下部分。,錾到尽头时的錾削方法,）正确 ）错误,）錾削平面,錾削较宽平面,錾削较窄平面,（）錾削油槽,錾削油槽,）在平面上錾削油槽）在曲面上錾削油槽,4.,安全文明生产,（）工位前方须装防护网，防止发生伤人事故。,（）錾子、锤子头部出现毛刺时，应及时磨去，以防伤手。,（）起錾时，角度及力度应控制适当，避免打滑而伤手。,（）錾屑不得用手擦或嘴吹，应用刷子清除。,（）錾子、锤子放置时不得露出钳台，以免掉下伤脚。,（）錾子、锤子不得与量具放置一处，避免损坏量具。,（）刃磨錾子时，对砂轮施加力度不能过大。如发现砂轮表面跳动严重时，应及时检修，以免造成伤害。,5.,维护与保养,（）工作前须检查锤子的手柄是否松动，如有松动应及时修复牢固。,（）尽量保持锤子手柄的清洁，沾上油污时应及时擦拭，以免使用时滑出伤人。,（）刃磨錾子时不可戴手套或用棉纱等物裹住，以免引发事故。,任务二,錾削技能训练,工作任务,作业,1.,完成錾子的刃磨与热处理,扁錾、尖錾的刃磨和热处理,）扁錾 ）尖錾,任务实施,1.,步骤,（）用扁铁进行楔角刃磨练习。,（）刃磨扁錾，其楔角可用角度样板检查，如图所示。,（）刃磨尖錾，刃口宽度尺寸比加工槽的尺寸要小些。,（）热处理扁錾、尖錾。,用角度样板检查錾子楔角,2.,注意事项,（）左右移动錾子刃磨时压力要均匀，防止刃口倾斜。,（）热处理时注意观察錾子的颜色变化，防止加热温度过高，达不到淬火要求。,3.,评分标准,錾子刃磨与热处理评分标准,工作任务,作业,2.,进行錾削姿势练习,工件备料,任务实施,1.,步骤,（）呆錾子锤击练习,（）模拟錾削姿势练习,锤击錾子练习,）用呆錾子进行锤击练习,）用无刃口錾子进行模拟錾削姿势练习,錾平凸台面练习,2.,注意事项,（）夹紧工件时不应在台虎钳手柄上加套管子扳紧或用锤子敲击台虎钳手柄，工件要夹在钳口中央。,（）自然地将錾子握正、握稳，倾斜角保持在,35,左右，眼睛视线对着工件的錾削部位，不可对着錾子头部。,（）左手握錾子时，前臂要平行于钳口，肘部不要下垂或抬高过多。,（）锤子锤击力的作用方向与錾子轴线方向要一致，否则容易敲到手。,（）挥锤时锤子应向上举而不是向后挥，挥动幅度要适当，锤击要有力。,3.,评分标准,錾削姿势练习评分标准,工作任务,作业,3.,錾削长方体,长方体,任务实施,1.,步骤,（）检查坯件尺寸。,（）根据毛坯材料选择錾削面，作为第一加工面，即基准,。,（）按照图样要求，划线、錾削。,（）复检，修整。,錾削顺序,2.,注意事项,（）工件夹紧，伸出钳口高度一般以,10,15,为宜。同时下面加木垫块，台虎钳加软钳口保护工件。,（）一次錾削量不宜过大，錾子后角要适宜。,（）錾削大平面须开槽。,3.,评分标准,錾削长方体评分标准,谢谢,Thanks,课题五,锯削,任务一,锯削的基本操作,任务二,锯削技能训练,任务一,锯削的基本操作,工作任务,.,能根据不同材料正确选用锯条，并能正确装夹。,.,能对各种型材进行正确的锯削，并达到一定的锯削精度。,.,了解锯条损坏和产生废品的原因。,.,操作时能遵守安全和文明生产要求。,.,锯削姿势,（）握法 右手满握锯柄，左手轻扶锯弓前端。,任务实施,手锯的握法,（）姿势 锯削的站立位置与錾削基本相似。,（）锯削操作方法,）直线式 用于有锯削尺寸要求的工件。,）摆动式 在锯削时，身体与锯弓作协调性的上下小幅摆动。,）速度 约为次。,（）起锯方法,）远起锯 俯倾,15,为宜。,）近起锯 仰倾,15,为宜。,起锯方法,）远起锯）近起锯）用拇指引导起锯,2.,各种型材的锯削,（）棒料的锯削,（）管子的锯削,管子的夹持和锯削,）管子的夹持）转位锯削）不正确的锯削,（）板料的锯削,）薄板料的锯削,薄板料的锯削,）薄板夹持锯削 ）横向锯削,）深缝的锯削,深缝的锯削,）正常锯削 ）侧向锯削 ）反向锯削,3.,安全文明生产,（）锯条要装得松紧适当，锯削时不要突然用力过猛，以免锯条折断后弹出伤人。,（）工件装夹要牢固，在工件即将被锯断时要用左手扶住工件，防止断料掉下，砸伤脚。,（）工件即将锯断时，应减小压力，避免使工件突然断开，造成身体前冲发生事故。,（）操作时要避免用力过大，以防手撞到工件或台虎钳上受伤。,（）锯削暂停时，须将手锯从工件上取下来，避免锯条意外折断。,4.,维护与保养,（）正确装夹工件，以免锯削时锯伤台虎钳。,（）锯削速度不可过快，以免产生较大的切削热，降低锯条使用寿命。,（）锯削后，应将锯弓上的张紧螺母适当放松，并妥善放好。,5.,造成锯条损坏和锯削废品的原因,造成锯齿崩裂的原因,（）起锯角太大或起锯时用力过大。,（）锯削时突然加大压力，被工件棱边钩住锯齿而崩裂。,（）锯削薄板料和薄壁管子时锯条选择不当。,造成锯条折断的原因,（）锯条安装得过松或过紧。,（）工件装夹不牢固或装夹位置不正确，造成工件松动或抖动。,（）锯缝歪斜后强行纠正。,（）锯削速度过快，压力太大，锯条容易被卡住。,（）更换新锯条后，容易在原锯缝内造成夹锯。,（）工件被锯断时没有减慢锯削速度和减小锯削力，使手锯突然失去平衡而折断锯条。,（）锯削暂停未将手锯取出而碰断。,造成锯缝歪斜或尺寸超差的原因,（）装夹工件时，没有按要求放置锯缝线。,（）锯条安装太松或相对于锯弓平面扭曲。,（）锯削时用力不正确，使锯条左右偏摆。,（）使用了磨损不均匀的锯条。,（）起锯时起锯位置控制不准确或锯路歪斜。,（）锯削过程中眼睛视线没有观察锯条是否与加工线重合。,任务二,锯削技能训练,工作任务,1.,锯削直角块,直角块,（）检查来料尺寸。,（）按图样要求，划两处,72,、,22,尺寸的锯削加工线。,（）按所划加工线，依次锯削加工，保证,72,、,22,的尺寸精度。用钢直尺检测各表面平面度达到,0.80,。,（）复检，去毛刺。,任务实施,1.,步骤,（）锯削时两手运锯速度要适当。锯条安装松紧适度，以免锯条折断崩出伤人。,（）锯断工件时，防止工件落下而砸伤脚。,（）锯削时切削行程不宜过短，往复长度应不小于锯条全长的,2/,。,2.,注意事项,3.,评分标准,锯削直角块评分标准,工作任务,2.,锯削四方体,四方体及来料,（）检查来料尺寸。,（）按图样要求划线，锯削,42,42,42,四方块。,（）复检，去毛刺。,任务实施,1.,步骤,（）锯削加工时切削速度不宜过快，否则会加剧锯条磨损。,（）工件夹持牢固，锯削时起锯角不宜过大或过小，尽量采用远起锯。,2.,注意事项,3,.,评分标准,锯削四方体评分标准,工作任务,3.,锯削圆钢,圆钢,（）检查来料尺寸。,（）按图样要求划第一锯削片尺寸加工线。,（）按锯削棒料方法锯下第一片，并达到尺寸精度、垂直度和平行度的要求。,（）按照第一片锯削方法依次锯削。,（）复检各片尺寸。,任务实施,1.,步骤,（）必须在锯下一片后再划另一条锯削加工线，以确保每片厚（,0.35,）的尺寸要求。,（）锯削后的工件要去除毛刺，以免影响划线精度。,（）在锯削钢件时，稍加机油，以减少摩擦，提高锯条的使用寿命。,（）随时注意锯缝平直的情况，发现问题及时修正。,2.,注意事项,3.,评分标准,锯削圆钢评分标准,谢谢,Thanks,模块六,锉削,任务一,锉削基本操作,任务二,锉削技能训练,任务一,锉削基本操作,工作任务,.,掌握锉削姿势、动作要领及基本操作技能。,.,能使用相关量具准确测量工件。,.,熟悉锉刀的保养和锉削时的安全知识。,1.,锉削姿势,（）锉刀握法,较大锉刀的握法,任务实施,较大锉刀的握法,（,2,）姿势,锉削时的站立步位和姿势,（,3,）锉削动作,锉削动作,）锉削开始 ）锉削至,1/3,行程,）锉削至,2/3,行程 ）锉削至最后,1/3,行程,2.,锉削力和锉削速度,（）锉削力 要锉出平直的平面，必须使锉刀保持平直的锉削运动。,（）锉削速度 锉削速度一般约,40,次。,锉平面时两手的压力变化,3.,平面锉削,（）平面锉削方法,）顺向锉,）交叉锉,）推锉,交叉锉,顺向锉,推锉,）推锉平面 ）推锉弧面,锉平面时，无论是顺向锉还是交叉锉，为了使整个加工面都能均匀地锉到，一般在每次抽回锉刀时，依次在横向上适当移动。,锉刀作横向移动,（）平面锉削后平面度的检验,通常利用刀口形直尺（或钢直尺）采用透光法来检验。,平面度误差值可用塞尺来检查确定。,平面度检验,4.,曲面锉削,（）外圆弧面锉削方法,）顺着圆弧面锉削,）对着圆弧面锉削,顺着圆弧面锉削,对着圆弧面锉削,（）内圆弧面锉削方法,内圆弧面锉削,（）球面锉削方法,球面锉削,）顺向锉运动 ）横向锉运动,（）曲面轮廓度检查,曲面轮廓度精度可用半径样板的透光方法进行检查。,用样板检查曲面轮廓度,测量时的动作,）向工件测量表面推动游标）量爪测量面紧贴工件表面,游标卡尺测量面与工件的错误接触,5.,游标卡尺测量方法,6.90,角尺检验方法,锐边倒钝方法,用,90,角尺检查工件垂直度,）正确）不正确,7.,安全文明生产,（）锉刀一般是右手握持的工具，应放在台虎钳的右面；放在钳台上时，锉刀柄不可露在钳桌外面，以免掉落地上砸伤脚或损坏锉刀。,（）没有装柄的锉刀或锉刀柄已裂开或没有锉刀柄箍的锉刀不可使用。,（）锉削时锉刀柄不能撞击到工件，以免锉刀柄脱落造成事故。,（）不能用嘴吹锉屑，也不能用手擦摸锉削表面。,（）锉刀不可用作撬棒或锤子。,8.,维护与保养,（）锉刀的保养,）新锉刀要先使用一面，待用钝后再使用另一面。,）在粗锉时，应充分使用锉刀的有效全长，既可提高锉削效率，又可避免锉齿局部的磨损。,）锉刀上不可沾油或沾水。,）若锉屑嵌入锉刀齿纹内，必须及时用钢丝刷或薄铁片剔除。,清除锉齿内的锉屑,）用薄铁片清除 ）用钢丝刷清除,）不可锉毛坯件的硬皮及淬硬的工件。,）铸铁件表面如有硬皮，应先用砂轮磨去或用旧锉刀或锉刀的有齿侧边锉去，然后再进行正常的锉削加工。,）锉刀使用完毕后必须刷干净，以免生锈。,）锉刀无论在使用过程中或放入工具箱时均应单独平放，不可与其他工具或工件堆放在一起，也不可与其他锉刀互相重叠堆放，以免损坏锉齿。,（）工件夹持时应高出钳口,20,左右，不可太低，以免锉伤钳口。,任务二,锉削技能训练,工作任务,作业,1.,锉削长方体,长方体,任务实施,1.,步骤,（）选择最大的平面 作为基准面进行粗、精锉削，同时检查平面度。,（）按长方体各面的编号顺序划线，依次对各面进行粗、精锉加工，直至符合技术要求为止。,（）复检、去毛刺。,长方体加工顺序示意图,2.,注意事项,（）养成正确的锉削姿势，要求协调、自然。,（）锉削长方体各表面时，要先选择最大的平面作为锉削基准面,。,（）在检查垂直度前，应先用锉刀将工件的钝边倒钝。,3.,成绩评定,锉削长方体评分标准,工作任务,作业,2.,锉削平行直角块,平行直角块,任务实施,1.,步骤,（）检查工件尺寸，划出锉削加工线。,（）粗、精锉一个内直角面。,（）锉削加工另一个内直角面，同时在内直角处锯一个小槽。,（）锉削加工,70,尺寸面并达到表面粗糙度要求。,（）复检、去毛刺、倒棱。,2.,注意事项,（）工件夹持时在台虎钳上加软钳口，避免夹伤工件表面。,（）锉削时控制好加工余量，避免超差。,（）采用顺向锉削方法，使用锉刀有效全长加工工件。,（）测量垂直度时，锐边要去毛刺、倒钝，以保证测量准确性。,3.,成绩评定,锉削平行直角块评分标准,工作任务,作业,3.,锉削正方体,正方体,任务实施,1.,步骤,（）锉削基准面,。,（）锉削,面的对面。,（）锉削,面并与,面垂直。,（）锉削,面的对面。,（）锉削,面。,（）锉削,面的对面。,（）复检，去毛刺。,任务实施,2.,注意事项,（）基准面作为加工控制其余各面的尺寸、位置精度的基准，必须在达到规定的平面度要求后，才能加工其他面。,（）用千分尺测量平面间的尺寸，应在工件四角和中间共测五点，读取工件测量尺寸，了解工件平面的平整情况，以便加工时控制尺寸，防止尺寸超差。,3.,成绩评定,锉削正方体评分标准,工作任务,作业,4.,锉削六角体,六角体,任务实施,1.,步骤,（）修整基准面,。,（）锉,面。,（）锉,面。,（）锉,面。,（）锉,面。,（）分别锉,、,面。,（）倒圆角。,（）自检，修整。,六角体加工步骤示意图,）锉,面）锉,面的对应面面）锉,面,）锉,面）锉,面 ）锉,面,2.,注意事项,（）锉削姿势要正确。,（）锉削钢件材料时要常用锉刀刷清除嵌入锉刀齿纹内的锉屑，并在齿面上涂抹粉笔灰，以降低加工表面的表面粗糙度值。,（）连接圆弧应光洁、圆滑。,3.,成绩评定,锉削六角体评分标准,锉削质量分析,1.,工件夹坏,（）已加工表面被台虎钳口夹出伤痕,原因：,1,）台虎钳口没有加保护片,2,）工件较软而夹紧力过大,（）空心工件被夹扁,原因：夹紧力太大或直接用台虎钳口夹紧而变形,相关理论,.,尺寸和形状不准确,原因：,1,）划线不正确或锉削时检查测量有误差,2,）未及时检查而锉过了尺寸界限,3,）操作技术不高或选用了中间凹陷的再生锉刀,.,表面粗糙度超差,原因：）精锉时仍采用粗齿锉刀,）粗锉时锉痕太深，以致在精锉时也无法去除锉痕,）铁屑嵌在锉纹中未及时清除而把表面拉毛,谢谢,Thanks,课题七,综合技能训练（一）,任务一,制作双面 形架,任务二,制作 形体,任务三,制作角度样板,任务四,制作斜角垫块,任务五,制作样冲、划针,任务一,制作双面形架,工作任务,制作双面形架,双面 形架,（）加工外形尺寸，达到（,550.06,）,（,50,0.06,）,（,50,0.06,）要求。,（）按图样要求划出加工线。,（）锯削两侧直槽、两处,90,形槽及两处直方槽。,（）用窄錾去除两侧直槽及两处直方槽余料，留锉削加工余量。,（）根据图样要求锉削各加工表面。,（）各边棱角去毛刺，复检。,任务实施,1.,步骤,（）錾削时应先加工两侧直槽，再加工两处直方槽。,（）錾削时应采用正确的起錾方法，錾削接近尽头,10,15,时，必须掉头錾去余下部分，避免工件损坏。,（）,90,形面加工时注意控制角度不可倾斜。,2.,注意事项,3.,成绩评定,制作双面形架评分标准,任务二,制作 形体,工作任务,制作形体,形体,任务实施,1.,步骤,（）粗、精加工两端面和面。,（）以,、,基准划线。,（）锯削左边直角。,（,4,）锯削右边直角。,（）粗、精锉削加工面和面。,（）粗、精加工面。,（）粗、精锉削加工面。,（）内直角清角。,（）去毛刺，复检。,锯削左边直角,加工端面,锯削右边直角,锉削示意图,2.,注意事项,（）锯削后的平面不可锉削、修整；锯痕要求整齐。,（）注意清内直角。,3.,成绩评定,制作形体评分标准,任务三,制作角度样板,工作任务,制作角度样板,角度样板,任务实施,1.,步骤,（）检查来料尺寸。,（）划线；钻,工艺孔。,（）加工面,和面,。,（）加工面,。,（）加工面,、,、,。,（）复检，倒棱，去毛刺。,加工面、面,推锉面 和面,加工面,F,加工面,E,2.,注意事项,（）采用推锉的方法锉削加工各窄面时，要注意刀痕方向应一致。,（）遵守安全文明操作规程。,3.,成绩评定,制作角度样板评分标准,任务四,制作斜角垫块,工作任务,制作斜角垫块,斜角垫块,任务实施,成绩评定,制作斜角垫块评分标准,任务五,制作样冲、划针,工作任务,制作样冲、划针,制作划线工具,）样冲 ）划针,任务实施,1.,步骤,（）检查来料尺寸。,（）加工件。,）将来料加工成图样要求的六边形。,）加工,球面体部分。,）加工,60,锥角及圆台部分。,（）加工件。,）尾部用,25,圆管套弯成型。,）在砂轮机上刃磨头部尖角及圆台部分。,（）将件、件的尖部进行淬火。,2.,注意事项,（）加工时注意各部位的尺寸要求。,（）各表面粗糙度值达到,3.2,。,（）加工时注意保证尖部不受损。,3.,成绩评定,制作样冲评分标准,制作划针评分标准,谢谢,Thanks,课题八,孔加工,任务一,孔加工基本操作,任务二,孔加工技能训练,任务一,孔加工基本操作,工作任务,.,能对标准麻花钻按要求进行刃磨。,.,掌握划线钻孔的方法，并能对一般的孔进行钻削加工。,.,掌握扩孔、锪孔和铰孔的方法。,.,能够正确分析孔加工出现的问题及产生的原因和解决方法。,1.,钻头刃磨步骤,任务实施,）刃磨两主后面,）刃磨检验,）修磨横刃,）修磨圆弧刃,）修磨分屑槽,）刃磨两主后面,钻头刃磨时与砂轮的相对位置,）在水平面内的夹角）略高于砂轮中心,用样板检验钻头刃磨角度,）刃磨检验,用样板检验钻头的几何角度及两主切削刃的对称性。,横刃修磨方法,）修磨横刃,直径在以上的钻头，必须修短横刃修磨后的横刃为原长的,1/5,1/3,。,修磨圆弧刃,）修磨方法 ）修磨后的圆弧刃,）修磨圆弧刃,修磨分屑槽,）修磨分屑槽,一般直径大于,15,的钻头，应在主后面上磨出几条错开的分屑槽。,2.,钻孔前准备,检查圆,（）钻孔时的工件划线,钻削直径较大的孔，应划出检查圆。,当钻孔的位置精度要求较高时，可划出检查方格。,检查方格,样冲眼准确落钻定心,）样冲眼领钻）钻孔中心准确,（）工件的装夹,）平整的工件用平口钳装夹,）圆柱形的工件用形架装夹,）压板装夹,）卡盘装夹,）角铁装夹,）手虎钳装夹,钻削工件的装夹,）用机用平口钳装夹工件）用 形架装夹工件 ）用压板装夹工件,）用四爪单动卡盘装夹 ）用三爪自定心卡盘装夹）用角铁装夹工件 ）用手虎钳装夹,（）钻头的装拆,）直柄钻头的装拆,直柄钻头用钻夹头夹持。,）锥柄钻头的装拆,锥柄钻头用钻头套装夹。,钻头的装拆,）在钻夹头上拆装钻头）用钻头套装夹,）过渡套 ）用楔铁拆下钻头,3.,钻孔,用样冲眼、錾槽来借正钻偏的孔,（）试钻,（）钻孔操作,）钻削通孔时，当孔快要钻穿时，应减小进给力，以免发生“啃刀”，影响加工质量和折断钻头。,）钻不通孔时，应按钻孔深度调整好钻床上的挡块、深度标尺或采用其他控制措施，以免钻削过深或过浅，并注意退屑。,）一般钻削深孔时，钻削深度达到钻头直径倍时，钻头应退出排屑，并注意冷却、润滑。,）钻,30,以上的大孔，一般分成两次进行：第一次用,50,70,孔径钻头，第二次用所需直径的钻头钻削。,）钻,以下的小孔时，转速可选在,2000,3000,以上，进给力小且平稳，不宜过大过快，防止钻头弯曲和滑移。应经常退出钻头排屑，并加注切削液。,）在斜面上钻孔时，可采用中心钻先钻底孔，或用铣刀在钻孔处铣削出小平面，或用钻套导向等方法进行。,4.,扩孔,用麻花钻扩孔,（）用麻花钻扩孔,扩孔前的钻削直径为孔径的,50,70,。扩孔时切削速度约为钻孔的一半，进给量约为钻孔的,1.5,倍。,扩孔,）镗孔 ）用扩孔钻扩孔,（）用扩孔钻扩孔,）钻孔后用扩孔钻扩孔。,）先镗导向孔,再用扩孔钻扩孔。,）采用钻套引导进行扩孔。,5.,锪孔,（,1,）锪锥形埋头孔时，锪深一般控制在埋头螺钉装入后低于工件表面约,0.5,。,（,2,）锪孔时的切削速度一般是钻孔速度的,1/2,1/3,。,（,3,）锪柱形埋头孔时，底面要平整并与底孔轴线垂直。,先扩孔后锪平,6.,铰孔,（）手铰起铰时，可用右手通过铰孔轴线施加进刀压力，左手转动铰刀。,（）铰刀铰孔或退出铰刀时，铰刀均不能反转。,（）机铰时，应使工件一次装夹进行钻、铰工作。,（）铰尺寸较小的圆锥孔，可先按小端直径钻出圆柱孔，再用锥铰刀铰削。对尺寸和深度较大的锥孔，铰孔前先钻出阶梯孔，再用铰刀铰削。铰削过程中要经常用相配的锥销来检查铰孔尺寸。,钻出阶梯孔,用锥销检查铰孔尺寸,7.,安全文明生产,（）操作钻床时不可戴手套，袖口必须扎紧；头发较长的操作者必须戴工作帽，并将头发束起整理到工作帽内。,（）工件必须夹紧，特别是在小工件上钻较大直径孔时装夹必须牢固。孔将钻穿时，要尽量减小进给力。,（）开动钻床前，应检查是否有钻夹头钥匙或楔铁插在钻床主轴上。,（）钻孔时不可用手和棉纱头或用嘴吹清除切
