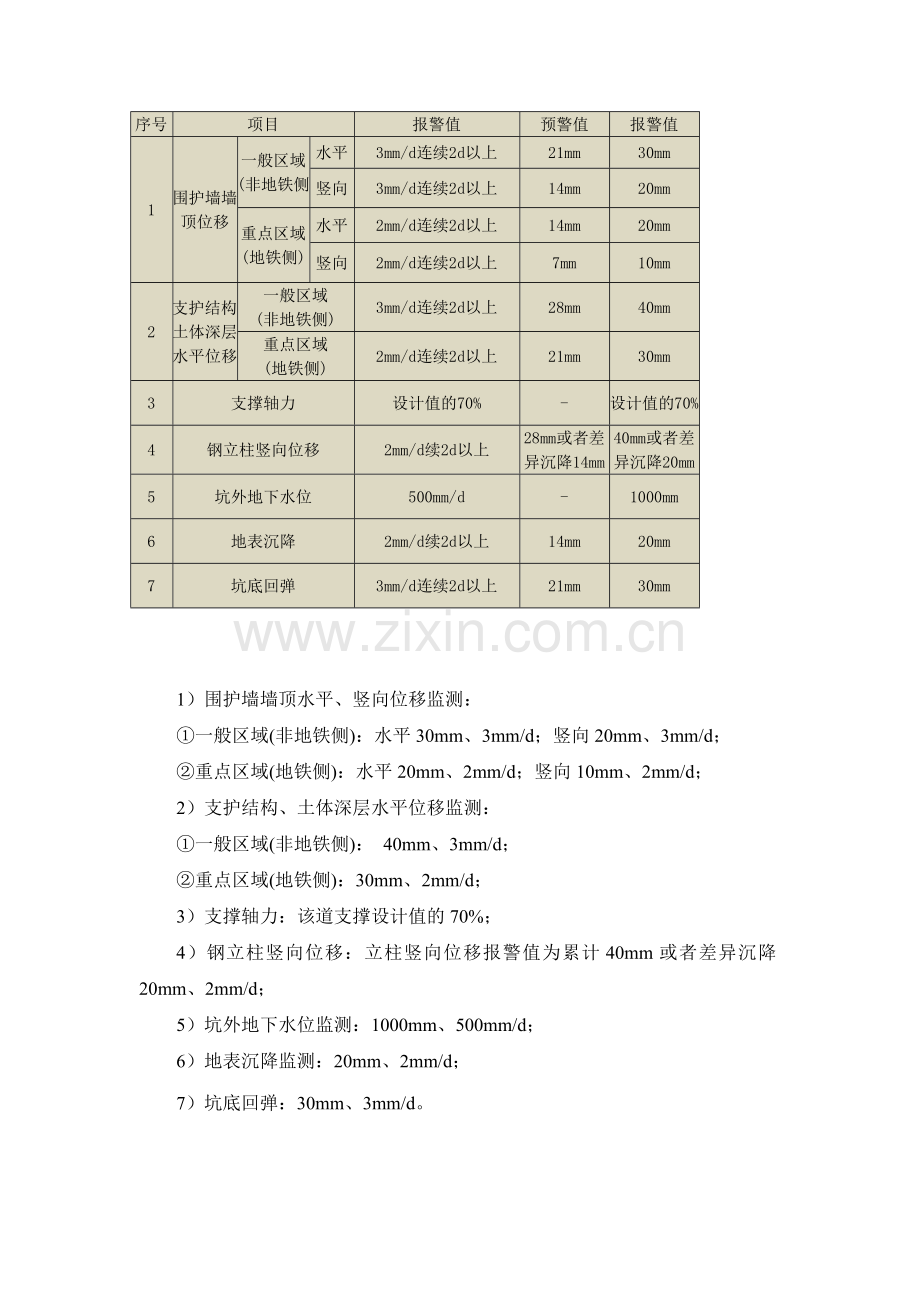

一般基坑监测报警值.doc

序号
项目
报警值
预警值
报警值
1
围护墙墙顶位移
一般区域(非地铁侧)
水平
3mm/d连续2d以上
21mm
30mm
竖向
3mm/d连续2d以上
14mm
20mm
重点区域(地铁侧)
水平
2mm/d连续2d以上
14mm
20mm
竖向
2mm/d连续2d以上
7mm
10mm
2
支护结构、土体深层水平位移
一般区域
(非地铁侧)
3mm/d连续2d以上
28mm
40mm
重点区域
(地铁侧)
2mm/d连续2d以上
21mm
30mm
3
支撑轴力
设计值的70%
-
设计值的70%
4
钢立柱竖向位移
2mm/d续2d以上
28mm或者差异沉降14mm
40mm或者差异沉降20mm
5
坑外地下水位
500mm/d
-
1000mm
6
地表沉降
2mm/d续2d以上
14mm
20mm
7
坑底回弹
3mm/d连续2d以上
21mm
30mm

1）围护墙墙顶水平、竖向位移监测：
①一般区域(非地铁侧)：水平30mm、3mm/d；竖向20mm、3mm/d；
②重点区域(地铁侧)：水平20mm、2mm/d；竖向10mm、2mm/d；
2）支护结构、土体深层水平位移监测：
①一般区域(非地铁侧)： 40mm、3mm/d；
②重点区域(地铁侧)：30mm、2mm/d；
3）支撑轴力：该道支撑设计值的70%；
4）钢立柱竖向位移：立柱竖向位移报警值为累计40mm或者差异沉降20mm、2mm/d；
5）坑外地下水位监测：1000mm、500mm/d；
6）地表沉降监测：20mm、2mm/d；
7）坑底回弹：30mm、3mm/d。
