山马小区安全施工组织设计

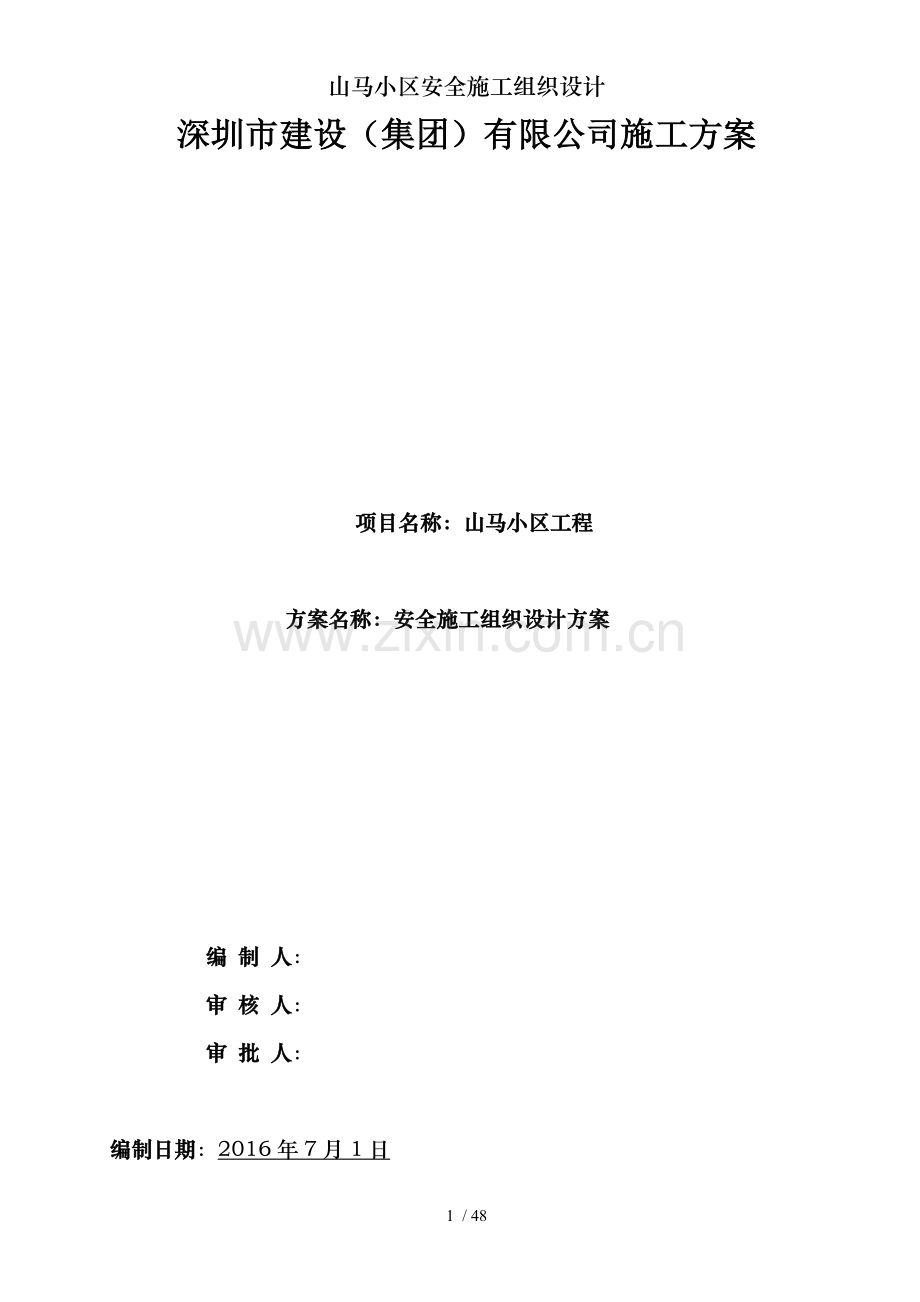

深圳市建设（集团）有限公司施工方案

项目名称：山马小区工程

方案名称：安全施工组织设计方案

编 制 人：
审 核 人：
审 批 人：

编制日期：2016年7月1日

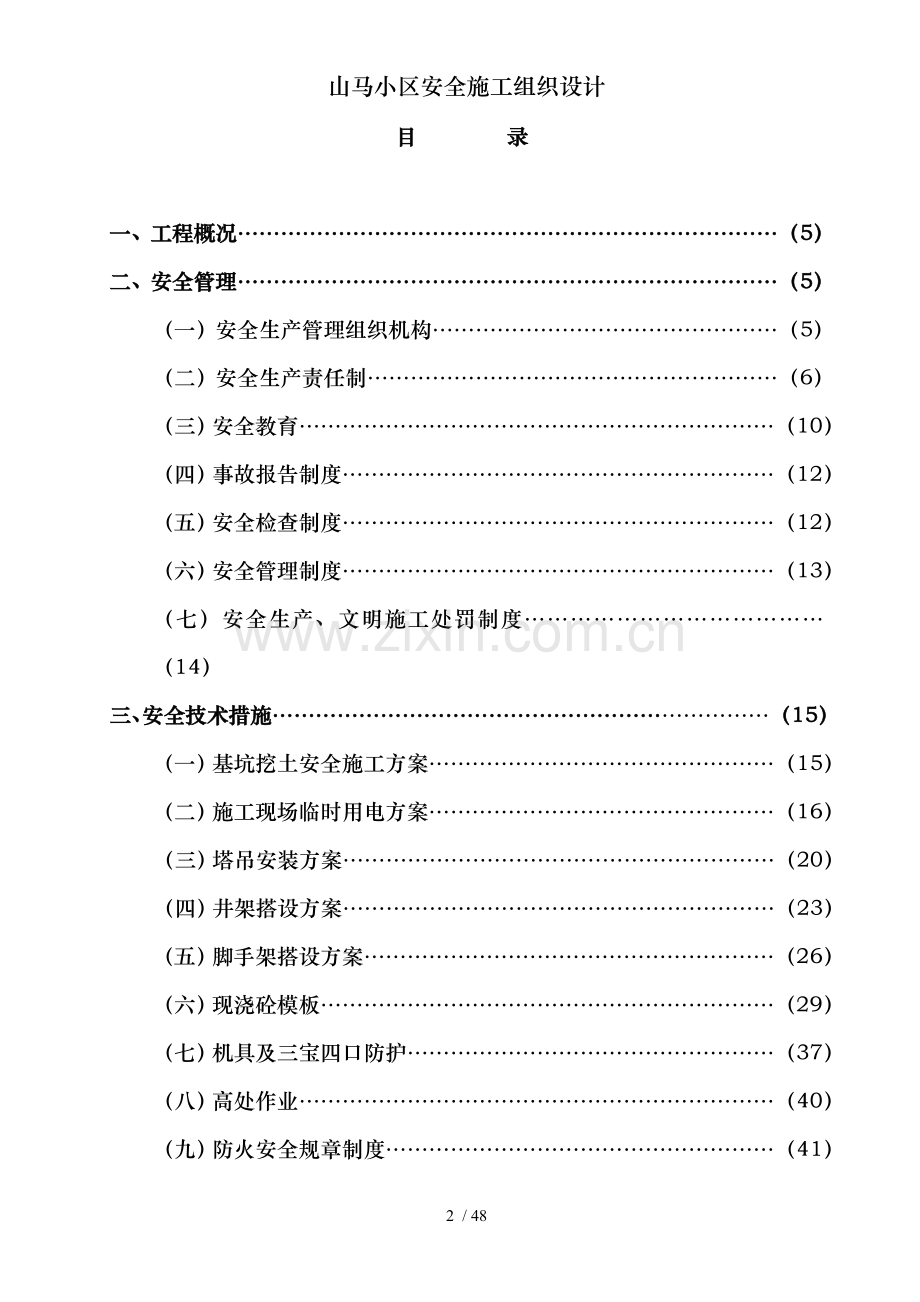

目 录

一、工程概况…………………………………………………………………（5）
二、安全管理…………………………………………………………………（5）
（一）安全生产管理组织机构…………………………………………（5）
（二）安全生产责任制…………………………………………………（6）
（三）安全教育…………………………………………………………（10）
（四）事故报告制度……………………………………………………（12）
（五）安全检查制度……………………………………………………（12）
（六）安全管理制度……………………………………………………（13）
（七）安全生产、文明施工处罚制度…………………………………（14）
三、安全技术措施……………………………………………………………（15）
（一）基坑挖土安全施工方案…………………………………………（15）
（二）施工现场临时用电方案…………………………………………（16）
（三）塔吊安装方案……………………………………………………（20）
（四）井架搭设方案……………………………………………………（23）
（五）脚手架搭设方案…………………………………………………（26）
（六）现浇砼模板………………………………………………………（29）
（七）机具及三宝四口防护……………………………………………（37）
（八）高处作业…………………………………………………………（40）
（九）防火安全规章制度………………………………………………（41）
（十）季节性安全施工措施……………………………………………（42）
四、文明施工管理……………………………………………………………（44）
（一）施工现场管理……………………………………………………（44）
（二）防火防盗安全管理………………………………………………（45）
施工现场安全生产领导小组…………………………………………（46）
施工现场安全生产组织网络…………………………………………（46）
施工现场用电设备统计表……………………………………………（47）

一、工程概况
拟建场地位于台州市路桥区路北街道山马村，西侧及南侧为拟建环山北路，东侧为南山路，北侧为待开发地块，其用地面积50029m2，总建筑面积143064m2，其中地上建筑面积110064m2，地下建筑面积33000m2。拟建物主要为13幢18F高层住宅楼，住宅楼裙楼为2F商业楼，场地下设1F地下室（主要拟建物具体参数详见表1）。各拟建物具体位置和范围见勘探点平面位置图（图1）。
主要拟建参数一览表表1
拟建物名称
层数
幢数
场地设计
±0.00标高
结构类型
基础
类型
建筑物的地基变形允许值
承载力要求
住宅楼
18F
13
4.800m
框架-剪力墙
桩基础
按常规
最大单桩承载力特征值2800KN（φ600）-4200kN（φ800）
商业楼
2F
---
4.800m
框架
桩基础
按常规
二、安全管理

（一）安全生产管理组织机构
为了切实贯彻“安全第一，预防为主”的安全生产方针。提高建筑施工现场安全生产工作管理水平，组织文明施工和实现安全工作的标准化、规范化、制度化，创安全文明施工样板工地；同时也是因为保证安全生产，领导是关键，企业经理是企业安全生产的第一责任者，工地项目经理是现场安全管理的第一责任者。故应建立健全以经理为首的分级负责的安全管理机构，开分成专管成线，群管成网的安全体系。现分述如下：
公司设专职安全管理职能部门、安全科、配备专职安全员，他们是企业经理贯彻执行安全生产方针、法规和实行安全目标管理的参谋和助手，是制定企业安全管理的各项制度，监督贯彻落实执行情况，是企业的一个重要生产管理部门。
项目部以项目经理为负责人的安全生产管理小组，配备1名专职安全管理员；班组以班长为兼职安全员，班组是项目部的组成单元，是直接生产人员，搞好班组安全管理，坚持岗位安全检查，坚持做好班组安全记录；同一工作面，高级工要担任安全负责人，协助搞好安全工作。
（二）安全生产责任制
建立和健全以安全生产责任制为中心的各项安全管理制度，是保障安全生产的重要组成手段，特别是安全生产责任制，是安全管理中最基本的一项制度，根据“管生产必须管安全”。“安全生产，人人有责”的原则，明确各级人员在安全生产活动中应尽的安全职责，实行全面安全生产管理，本项目部特制定各级安全生产责任制如下：
1、项目经理安全责任
1）认真贯彻国家生产方针、法令规定和公司安全生产决定，制定实施方法，并检查执行。
2）对本工程的安全工作负直接责任，不违章指挥，制止违章冒险作业；
3）按公司规定配备安全员，并支持他们的工作，对施工现场环境，安全和一切安全设施的完整、齐全、有效，是否符合安全生产要求负责任；
4）组织班组学习安全操作规程，并检查执行情况，教育工人正确使用防护用品；
5）安全工作贯穿到每个环节中去，特别要做好有针对性的安全技术交底，生产和安全发生矛盾时生产必须服从安全；
6）有权拒绝不科学、不安全、不卫生的生产指令；
7）参及脚手架、吊篮、井架、电器设备、机械设备的验收工作，合格后方可交班组使用；
8）发生重大伤亡事故，重大未遂事故，要保护好现场并立即上报。
2、技术负责人安全责任
1）认真贯彻安全技术标准、规范、法令，根据本单位的技术状况，制定贯彻实施的具体措施，并检查落实执行情况。
2）对工地生产过程中发生一切安全技术工作要全面负责，及时研究处理重大安全技术问题。
3）在编制审查施工组织设计、施工方案时，要贯彻“安全第一。预防为主”的方针，从图纸审核、施工方法去确定施工机械设备的选用，以及确定架设工程的实施方案等每个环节，都在渗透进安全技术措施，要针对性强，实用效果好，经常对职工进行安全技术培训，考核工作，不断提高职工安全技术水平和预防事故的能力。
4）参加重伤亡事故调查，从技术方面分析原因，提出技术签定意见和改进措施。
5）经常深入现场，检查施工技术措施的实施情况，及时解决施工中的安全技术问题。
3、施工员安全生产责任
1）组织实施安全技术措施，进行技术安全交底；
2）对施工现场搭设的架子、安装的电气机械设备等安全防护装置，都要组织验收，合格后方可使用；
3）不违章指挥；
4）组织工人学习安全操作规程，教育工人不违章作业；
5）认真消除事故隐患，发生工伤事故要立即上报，保护现场参加调查处理。
4、安全员安全责任
1）贯彻执行国家的安全生产方针及劳动保护法规，做好安全宣传工作；
2）经常在基层指导安全工作，掌握安全生产情况，调查研究生产中的不安全问题，提出改进意见和措施，及有关部门共同做好新工人，特殊工种工人的安全技术培训考核工作；
3）参加工伤事故的调查处理，并做好统计工作；
4）制止违章指挥作业，遇到严重险情，有权暂停生产，并报告主管领导处理。
5）对违反安全条例和安全规章的行为，经劝说无效，有权越级上报。
5、材料员安全生产责任
1）贯彻执行公司，本工地的材料管理制度；
2）准确、及时、编报材料计划；
3）对各类料具进场，必须按规定，严格认真做好品种、规程、数量、质量的验收工作，坚决抵制不合格产品进场；
4）认真做好材料进场记录，正确如实签回送输票单，办理退料，转移手续，材料出场开具送料单及出入证；
5）按施工平面图堆放材料，做到场地整齐，道路畅通；
6）认真做好材料领发工作，严格执行限额领料制度，如实办理领料手续，对于超耗材料，要查清原因，经施工员办好追加签证，方可发料；
7）健全帐表记录，做好核实工作，并定期向工地负责人报告。
6、班组长安全责任
1）对本班组人员的安全健康负责；
2）认真遵守安全规章制度，根据工人的技术体力思想状况，合理安排，在分派工作时，要进行安全交底，对组内的工人进行现场安全教育，并指定专人管好工人的人身安全。
3）组织本班组职工学习安全规程和制度，检查执行情况，不得违章；
4）经常检查施工现场的安全生产情况，发现问题及时解决，不能解决的要采取临时控制的措施，并及时上报，发生工伤事故要及时上报，重大伤亡事故，要保护好现场，并做好详细记录，提出防范措施；
5）服从安全员指挥，接受改进措施。
7、门卫安全生产责任
1）贯彻实行国家法律、治安管理条例，以及本工地的有关规定，对本工地的物质进出，人员进出等进行监督，保卫责任；
2）坚实岗位，不得擅自离岗，因急事，必须请假；
3）每天定时开、关门，认真办理来客登记手续，坚决拒绝未戴好安全帽及工作证的人员入内；
4）坚持原则，不徇私情，按章办事。
8、工人安全生产责任
1）认真学习，严格执行安全技术操作规程，模范遵守安全生产规章制度；
2）积极参加安全活动，认真执行安全交底，不违章作业，服从安全人员的指导；
3）发扬团结、友爱的精神，在安全生产方面，做到互相帮助，互相监督，对新工人要积极传授安全生产知识，维护一切安全设施和防护用具，做到正确使用，不准拆改；
4）对不安全作业，要积极提出意见，并有权拒绝违章指令；
5）发生伤亡和未遂事故，保护现场，并立即上报。
（三）安全教育
安全教育是安全管理工作的重要环节和基础，也是提高全员安全素质和实现安全生产的重要途径。通过安全教育能增强安全意识，提高各级生产管理人员和广大职工搞好安全工作的责任感和自觉性，增强自我防护能力，尤其是当前临时工较多，他们占伤亡事故有很大的比例，其中主要原因之一就是安全教育没有跟上，自我安全防护能力差，只有搞好安全教育，才能培养出安全意识强，自我防护能力强的管理人员操作工人，才能搞好安全工作。
1、思想教育
班组长以上管理人员每月进行一次安全思想教育，同时要进行安全知识教育，安全技能教育，法制教育。管理者要自觉地接受安全教育，学习安全法规、安全技术知识，提高自身的安全意识和安全管理水平，坚持管生产必须管安全，这样才能对职工起到有效的教育作用。
2、对新工人的三级教育
对新工人（主要是临时技工、普工）应进行公司、项目班级的三级教育后方可上岗作业。
1）公司由安全科进行安全基本知识，安全法规、法制教育。每一批新工人到场时，请公司安全科派人员到工地，在工地会议室进行教育，主要内容如下：
a、党和国家的安全生产方针、政策；
b、安全生产法规、标准和法制观念；
c、本企业施工或生产过程，安全生产规章制度和安全纪律；
d、本企业安全生产形势和历史上发生的重大事故以及应吸取的教训。
2）项目部进行现场规章制度和劳动纪律教育，由项目经理、安全员共同交底。主要内容有：
a、本工地施工或生产特点，施工或生产的安全基本知识；
b、本地施工或生产场地、安全生产制度、规章规定及安全注意事项；
c、本工地的机械设备、电器安全及高处作业的安全基本知识；
d、防火、防毒、防尘、防爆知识，紧急情况下安全处理和安全疏散知识。
e、防护用品发放标准和防护用具、用品使用的基本知识。
3）班组安全教育由班长负责，主要教育本工种岗位安全操作，班组安全制度和安全纪律教育。主要内容有：
a、本班组作业的特点和安全操作规程；
b、班组的安全活动制度及纪律；
c、爱护和正确使用安全防护装置，防护设施和个人劳动防护用品；
d、本岗位容易发生的事故，不安全因素及防范对策；
e、本岗位的作业环境，使用机械设备和工具的安全要求。
3、特种作业人员培训
本工程的特种作业人员有机电工、起重工、塔吊司机、电焊工、架子工等五种特种作业人员。
特种作业人员必须经国家规定的有关部门进行安全教育和安全技术培训，并经考核合格取得操作证书，方准独立作业，持证上岗并按上级有关规定进行复审。
除以上规定的安全教育、学习外，工地有关管理人员，特别是安全员的教育要经常化、制度化、方能警钟长鸣。经常性的安全教育内容包括：上级劳动保护、安全生产法规及有关的文件和指标、各人的安全责任应遵守的安全规章和纪律、事故案例的教训和安全技术的先进经验和成果等。
采用新技术、新工艺、新政治、新材料和调换新的工作岗位时，要有针对性地对操作人员进行新岗位安全教育，受教育后方可上岗，各班级组开展安全竞赛活动，每旬一次。
班组每旬安排一个安全日活动，各班利用班前班后安全技术交底的同时，学习上级传达的有关文件和规定，表扬好人好事和吸取教训。
安全教育采取多种形式，在工地开设一块安全宣传栏，举办安全竞赛活动等。
（四）事故报告制度
如工地发生伤亡事故后，负伤人或最先发现事故的人应立即报告工地有关负责人；可越级报告，对受伤人歇工一个工作日以上的，要填写好伤亡事故登记表，并及时上报。凡发生重大伤亡事故，工地负责人立即将事故情况，包括伤亡人数，发生事故的时间、地点、原因等，用快速的办法报告公司主管部门和当地的劳动、公安、工会及检查部门。
对于事故的调查处理，必须坚持事故原因不清不放过，事故责任者和群众没有受到教育不放过，没有防范措施，不放过的“三不放过”原则进行。
（五）安全检查制度
本工地坚持“安全第一，预防为主”的原则，制定如下安全生产检查制度。
1、本工程设专职安全员、负责进行安全生产检查；
2、由安全员组织其它现场施工人员，对本工程进行定期的安全生产检查；
3、公司安全部不定期对本工程进行安全生产检查；
4、工地安全员应及时对新上岗人员进行安全生产和文明生产的思想教育，并配合工地负责人制定和落实安全政策；
5、生产班组的每天上下班由班长进行安全检查，检查本班组今天要作业的及今天已作业的操作范围的安全情况，特别是架子工等特殊工种在施工中发现问题及时解决，如不能解决的报工地负责人处理；
6、项目部每旬由项目经理带头召集班长以上的人员、安全员、特殊工种等人员参加对本工地进行安全检查，由现场安全员、项目经理负责，并协助班组解决有关问题，对节假日前后要查思想、查纪律、查制度执行情况，总结交流经验，抓好典型，好的给予表扬，对不遵守制度的进行批评教育。
（六）安全管理制度
（1）各级领导必须充分认识安全生产的重大意义，进一步加强搞活经济好安全生产的责任感和紧迫感，要扎扎实实地贯彻落实“安全第一，预防为主”的安全生产方针。要认真贯彻落实安全生产责任制，贯彻落实各项安全法规、制度、措施。
（2）认真编制安全施工组织设计，内容主要有：工程概况、施工总平面布置图、临时用电简图、落实安全生产责任制、落实安全管理制度、安全教育、各项安全施工方案、安全目标、安全检查制度、各项奖罚制度、承诺制度。安全施工组织设计编好后需经安全部审核，总工程师审批。
（3）各级人员安全生产责任制必须本人签字，各项经济承包必须有明确的安全指标。
（4）制订安全教育制度：新工人上岗前必须进行三级安全教育，合格后方可上岗。特种工种除一般安全教育外应另对本工程进行特种教育培训、考核合格后持证上岗。改换工种必须做好安全技术交底工作，各生产班组每天必须做好班前安全教育。
（5）分部分项工程必须有全面针对性的安全交底，并须有本人签字。
（6）建立班组安全活动制度，班组安全会议须有详细记录。
（7）建立安全检查制度，公司安全部每月一次安全生产大检查，特殊情况特殊检查，平时不定期抽查。发现不安全因素，有事故隐患及时提出整改措施，限期限人整改。整改完毕，必须办理回执反馈手续。
（8）及时准确地记录好安全台帐，建立健全特种工种花名册（须经安全部审核后持证上岗。
（9）项目竣工其安全台帐等资料一律交公司安全部审核后，由安全部统一上级主管部门。

（七）安全生产、文明施工处罚制度
为加强项目部劳动纪律，确保安全生产、文明施工，特别订立以下条例，希各位自觉遵守。
一、进入工地必须安全帽（并扣好帽带，否则作没戴帽处理），违者处以贰拾元罚款，超过三次作清退处理。
二、赤脚、穿高跟鞋、拖鞋、赤膊以及穿裙者严禁进入工地上工。
三、不得攀登脚手架、井架和随吊盘上下、违者处以伍拾元罚款。
四、高处作业不准经下或向上乱抛材料和工具等物体，违者处以壹佰伍元罚款。
五、非专业电器机械人员严禁使用和玩弄机电设备和配电电箱，违者处以伍拾元罚款，并追究相应的附带责任。
六、不准玩火、烧火和打闹嘻玩以及赌博行为，违反者处以壹佰元罚款。
七、严禁带小孩进入施工现场。
八、不准随便进入仓库、办公室、配电间等重要场所。
九、车辆必须停放在指定位置，乱停放者处以伍元罚款。
十、严禁在工地施工道路上乱扔纸屑、烟蒂、果皮等杂物。
十一、爱护工地的各种设备，及花草树木，违者以物论价罚款。
十二、出工地的货物必须有出门证，不准浪费工地的建筑材料，违者处以拾倍罚款。
十三、每次使用后必须保持清理干净，违者处以贰拾元罚款。
十四、每日下班前必须对自己的班组施工垃圾进行清理，未及时处理者处以贰拾元罚款。
十五、进入工地的人员必须有上岗证。
十六、严禁随地大小便，违者处以贰拾元罚款。
以上条例由工地安全员负责办理，人人互相督促，以促进安全生产、文明施工。
三、安全技术措施

（一）基坑挖土安全施工方案
本工程基坑挖土为大放坡，开挖深度为4.8M（即相对自然地面），放坡系数为1：0.5。
（1） 临边防护
基坑临边设置防护栏杆，离基坑边排水沟不小于0.5m，采用Φ48M×3.5mm的钢管，埋设牢靠，立杆高1.2m，间距为2.0m，横杆设置两道，采用密目式安全网做封闭式防护。离地分别为0.5m、1.2m。钢管均间离刷红白漆。
（2） 排水措施
基坑周边设置排水沟及集水井，确保基坑不积水。
（3） 坑边荷载
基坑周围结构周边3.0m范围内活荷载控制在10km/㎡以内,严禁机动车通行扩强大的振动, 否则必须采取加固措施。
（4） 上下通道
上下通道为人员通道，采用Ф48×3.5mm钢管斜梯，梯宽1.0m，变度45度—60度，踏步间距0.2m，架体支设牢固。
（5） 作业环境
地下室夜间施工时，照明灯采用两盏350W的照探灯，并在四角及楼梯处设红色警示灯。
（二）施工现场临时用电方案
本工程现场三通一平已搞好。根据工程特点和施工要求, 从配电房引出三路至现场临时用电总配电箱。（详施工现场平面布置图）
临时用电线路导线载面计算：
一、配电房至总箱线选择
1、截面选择：
I线=K∑P/VCOSф=0.6×(45+7+3.5×3+7.5+3+1.1×10+1.1×6+1.5×2+3+5.5+2.5×3+2.2×2+20+3×3+100+23.4)/×0.38×0.75=0.6×181.2/×0.38×0.75=324KVA
选用150mm2的铜芯橡皮线。
2、允许电压复核
ε=∑M/CS=0.6×181.2×1 /46.3×50=4.7%< [ε]=5%
符合要求
二、总箱到分箱支线选择
1、截面选择
I线=K∑P/√3VCOSф
=0.6×57/√3×0.38×0.75
=69KVA
选用95mm2的铜芯橡皮线。
2、按允许电压降复核
ε=∑M/CS=1×57/46.3×25=4.9%< [ε]=5%
符合要求
三、分箱到开关箱支线选择
1、截面选择
I线=K∑P/√3VCOSф=7.5/√3×0.38×0.75=15KVA
选用10mm2的铜芯橡皮线
2、允许电压降复核
ε=M/CS=1×7.5/46.3×5=0.32%< [ε]=5%
符合要求
四、配电房到总箱支线采用150mm2铜芯橡皮线埋地敷设，总箱到分箱支线采用25mm2铜芯橡皮线埋地敷设。分箱到开关箱支线采用10mm2铜芯橡皮线埋地敷设
安全用电措施
1、施工现场临时用必须严格执行JGJ46-88《建筑施工现场临时用电安全技术规范》
2、支架架设采有三相五线制线路采用TN-S接零保护系统。
3、临时用电采用三级配电三级漏电保护，动力及照明分开，触电保护器宜选用经省级审批许可生产且经过电工产品认证的产品。
4、临时用电的安装、维修或拆除，必须由电工来完成电工必须经有关部门考核合格后持证上岗。
5、所用电箱均采用铁壳配电箱，内衬绝缘板，门锁齐全，箱门上涂有警告标志，统一编写，并有防雨措施。
6、配电箱应设在固定的支架或墙上高度为1.3M~1.5M。
7、施工现场必须做好重复接地。
8、垂直接地体宜采用角钢、钢管或圆钢，不得采用螺纹钢。
9、配电箱内不得放置任何杂物，并经常保持整洁。
10、建立安全检查制度，定期对现场用电安全情况进行检查。
11、定期做好接地电阻测定记录及电工维修记录，做好施工现场临时用电安全技术档案。
12、所有配电箱、开关箱在使用过程中，必须依照下列操作顺序。
送电：总配电箱—分配电箱—开关箱。
停电：开关箱—分配电箱—总配电箱。
电气防火措施
1、触电防护器的触电动作电流必须保持安全使用的要求，实行“一机一闸一保护”。
2、导线截面选择须符合安全要求，熔断器和熔丝必须符合要求，不得用其它金属丝代替熔丝。
3、严禁使用绝缘差，老化，破皮的电线，配电箱引入出线要采用套管，从箱体底部进出。
4、动力及照明用电应分开。
5、电工间应保持清洁，严禁存放易燃物和其它杂物，下班时应检查安全状况，防止火灾事故发生。
6、电工应建立维修台帐，做好塔吊及井架的避雷接地工作。
7、配电房内应有安全防护措施和警告标志，并设置绝缘灭火器。
8、现场电机严禁超载使用，周围无易燃物，如发现问题，及时改正，以保证设备正常运行。
9、电焊机使用时，应执行用火证制度，并由专人监视，周围不能存放易燃物，并备齐防火设备，电焊机应设在通风良好的地方。
10、生活区严禁使用电热器具和私拉电线。
11、严禁使用倒顺开关等淘汰电工产品。
12、要教育职工提高安全用电知识，并进行安全技术交底。
13、在配电房、木工场、钢筋场及各施工楼层均备齐防火设备。
(三) 塔吊安装方案
塔吊是本工程主体施工的主要垂直运输机具，能否保证塔吊的安全，经常运转使用，直接影响着主体工程的施工质量和进度， 根据本工程的实际情况，选用QTZ80（6010）2台、QTZ80A（5512）4台固定式塔吊6台。
一、塔吊搭设
（1）基本塔身安装。
1、查校基础平整度，预埋标准节尺寸；
2、安装底盘→第一、二节基础节架，并将标准节坚固。
3、安装自升工作平台（活动栏村开口应朝预定吊运标准节方向）→回转支承节→（操作室节架）→塔帽节→司机室→电器平台→电器箱→（卷扬机及平台）→爬梯安装→安装内外塔室位件（如内外塔连接件、卡板、套架连接螺栓）。
（2）平衡臂安装。
1、在地面将平衡臂及拉杆、撑杆、防护栏进行拼装，并在二端设二道溜绳；
2、选择合适处用吊索作四处绑扎，用汽车吊将平衡臂提升，将其连接在回转节（卷扬机轴孔上进行铰接穿销）；
3、继续提升平衡臂，使其尾端作适当上翘，将平衡臂拉杆铰接在塔帽上；
4、接通主卷扬机，回转机构于司机室电源。
（3）起重臂安装。
1、在地面将起重臂、小车、拉杆进行整体拼装，并作临时固定，穿绕小车钢丝绳，并在起重臂二端拉设溜绳；
2、在平衡臂上安装第一次配重块（按规定重量）；
3、选择合理吊点，用吊索作二次绑孔，用汽车吊将起重臂理端安装在塔身上铰接穿销后，将起重臂前端放至地面；
4、穿绕起重臂拉杆滑轮组钢丝绳，然后用汽车吊将起重臂前端作适当上翘，利用主卷扬机将拉杆滑轮组提起，并铰接在塔帽处，然后将起重臂放平，并按规定加足平衡臂配重块。
（4）穿绕吊钩滑轮组钢丝绳，接通各电机、电路。
（5）按技术说明要求将塔机顶升到预定高度（内外塔定位件升时拆除，顶升后安装，紧固，且在顶升时内外塔身应保护平衡，减少内外塔上下阻力）。
（6）按规定安装塔机附着装置，检查各紧固件的紧固状况。检查和校正塔身垂直度（首次组装要求垂直度1%以内，第一次附着后，要求在2‰内）。
（7）安装和调整电气、机械、安装装置、行程开关，按技术说明书提供的技术参数进行试车验收。
二、塔吊拆除
（1）塔吊附着装置和标准节拆卸
1、按安装反顺序，拆去吊钩超高限位和内外塔连接件，定位件连接螺栓。
2、按技术说明书要求下降塔身，在下降前应调整塔身平衡，防止内外塔上下阻力增加；及进拆去爬梯，所有吊装应防止吊物摆动，逐节拆除标准节以及附着装置，直至基本塔，安装内外塔定位件（如连接件、卡件、定位件连接螺栓）。
（2）起重臂拆卸
1、拆除吊钩滑轮组钢丝绳，并穿绕起重臂拉杆滑轮组钢丝绳，拆去起重臂上电路。
2、按技术说明书要求拆除部分配重，小车停放在起重臂里端，作临时绑扎固定；
3、用汽车吊将起重臂前端作适当上翘，利用主卷扬机将起重臂拉杆滑轮组钢丝绳作适当收紧，拆除拉杆及塔帽的铰接销轴，然后将拉杆搁置在起重臂上方作临时固定后，将起重臂前端放到地面；
4、在起重臂前后二端拉设溜绳，选择合理吊点作二次绑扎，用汽车吊将起重臂作适当起吊，拆除起重臂及塔身的铰接销轴后，将起重臂放置在地面逐节解体。
（3）平衡臂拆卸
1、用汽车吊吊去平衡臂上剩余配重块，拆除机上全部电路；
2、拆去主卷扬机及平衡臂上电器箱及平台；
3、选择合理吊点用吊索作四点绑扎，在平衡臂前后二端拉设溜绳；
4、用汽车吊将平衡臂尾端缓缓提起作适当上翘，将平衡臂拉杆及塔帽的铰接销拆除，将拉杆放置在平衡臂平台内，然后再拆除平衡臂及回转节（卷扬机）的铰接销，将平衡臂吊放到地面解体。
（4）基本塔身拆除
1、依次拆去电器平台 → （卷扬机及平台）→司机室→塔帽节→操作室节架→回转支承节→自升工作平台。
2、拆去第二、第一节基础塔身节→底盘。
三、安全技术措施
1、塔吊基础按厂方说明设计，并经有关技术部门审批，基土夯实，按规定埋深不少于0.8m上浇4.5m×4.5mC35砼予埋好固定标准节。（附塔吊基础详图）
2、塔吊必须有灵敏的五限位装置，即吊钩高度限位，变幅限位小车行走前后限位，起重力矩限位，驾驶室升降限位和四保险、吊钩保险、断绳保险和手刹制动保险，以及缓冲装置，各种连接螺栓，销轴无损坏或疲劳，裂纹，液压顶升系统接头坚固严密，无渗漏，机体稳固措施完善。
3、塔吊司机应持证上岗，指挥应按规程使用标语和通信装置。
4、钢丝绳应符合要求，设单独专用配电箱及漏触电保护器，并有避雷装置和接地保护。
5、起重作业时，应有足够的工作场地。
6、操作人员应密切配合指挥人员，遇信号不明或错误时，可拒绝作业。
7、遇有六级大风或大雨、大雪等恶劣天气时，应停止作业。
8、起重作业时，重物下方不得有人停留或通过。
9、严格执行“十不吊”，不违章作业”。
10、安装完毕后，必须经有关部门按规范验收，手续齐全验收人签字合格后挂合格牌，方可使用，在塔吊架离地2m处，挂设备性能牌，操作人员牌并附上保养制度和保养记录。
11、塔吊装拆必须符合有关部门规定，并进行技术交底履行签字手续。
(四）井架搭设方案
一、工程概况
山马小区工程，地上为13栋18层建筑物最高点为1#至13#楼56.85m。搭设13台SCD200/200人货两用施工升降机。
二、准备工作
1）挖土至基础图纸所示尺寸。
2）浇捣C30砼予埋基础螺栓及接地体。
3）基础上表面应高出四周5CM，以防积水。
4）须待基础砼强度达设计强度的75%，方可进行架体搭设。
5）须清理搭设现场的所有障碍物及电线等，保持道路畅通。
6）安装前，须对安装工进行安全技术交底。
7）准备好安装用的工具，索具及安全防护用品，并检查其安全可靠性。
8）清点零件数量，确保安装件的可靠性。
三、搭设升降机
1）安装底架两根长及两根短的底节立钢对角安装。
2）安装三节标准层杆件，包括标准立角钢、长横杆、短横杆、斜杆、底节导轨，标准节导轨，连接板等至6米高左右，用水平仪找平底架，然后用压板固定底架。
3）将吊笼整体吊入架体内。
4）继续安装升降机标准节，至需要高度，在离地9M处安装附着装置，使架体和建筑物可靠附着，并用经纬仪跟踪、测量、保持架体垂直度在1/1000以内。
5）架体悬臂高度必须控在9米以下。
6）到需要高度时，安装顶节立角钢，使立角钢顶处于一个平面安装顶架包括天梁、支撑梁、天梁滑轮组等。
7）安装井架入口的安全门，架体挑出不小于3米的三面防护措施，并张挂井架专用的安全网。
8）安装卷杨机、用予埋螺栓固定，距离井架15m左右，设钢绳防护措施。
9）电气安装、检查各限位开关、安全开关、和极限开关的接线。
10）穿绕吊笼的钢丝绳。
11）调试、使各项要求都符合要求。
12）验收后交付使用。
13）开机人员持证上岗，设操作室，放在视线良好位置。
四、拆除升降机
SCD200/200人货两用升降机的拆卸基本上为安装过程的过程。
五、搭拆安全措施
1）作业人员均需持证上岗。
2）作业前须对作业人员进行技术交底履行签字手续。
3）作业人员必须正确合理使用各种安全保护用品。
4）搭拆过程中必须划分警戒区，设专人指挥，非有关人员不得进入。
5）严禁高空抛物，酒后作业等违章行为。
6）当风速超过六级和雨雪等恶劣天气时，不宜进行搭拆作业。
六、操作安全措施
1）司机必须经培训、考试合格、持证上岗，同时了解掌握本升降机的重要性能、结构、了解安全装置的原理和调整方法熟知机械的操作、保养和安全规程。
2）升降机基础必须符合设计要求。
3）安装完毕后，必须按规定进行验收，合格后方可使用。
4）当现场风速达到15M/S，以上及遇恶劣天气时应停止使用。
5）升降机必须有良好的电气接地措施，防止雷击。
6）开机实行定人、定机、专人负责制。
7）吊笼不得超载、偏载、严禁乘人。
8）遇有故障，应立即停用，并上报由工地电工进行维修。
9）班后、断电、上锁、严禁无关人员进入操作间。
10）班前、班后进行例行安全检查，遇有隐患立即上报，严禁带病运行。
（五）脚手架搭设方案
一、工程概况
山马小区工程，地上为13栋18层建筑物最高点为1#至13#楼56.85m高，裙房2层7.4m高。根据工程实际情况，采用扣件式钢管落地式及悬挑式脚手架进行搭设，施工材料采用48mmA3钢管（壁厚3.5mm）扣件连接竹脚手片，密目安全网尺寸为6m×1.8m。
二、基础
1、脚手架主楼整体承压在地下室顶板面上、裙房整体承压部位回填土要夯实，夯实宽度1.6m，并有20*20砖砌排水沟，排水沟外沿房屋四周有不小于0.8米的砼硬地坪。
2、脚手架基础下整体浇捣10cm厚C15砼，并有底座及纵横相连扫地杆。
3、脚手架一经搭设，其地基不准随意开挖。
4、悬挑式脚手架搭设见专项施工方案。
三、搭设
1、架子工必须熟悉脚手架安全操作规程，严格按规定要求搭设，在搭设过程中正确佩戴和使用劳动保护用品。
2、立杆的设置要等距对直，其纵向间距1.8m，横向为1.1m，立杆距墙面20cm，并设置扫地杆。
3、小横杆垂直间距为1.8m，小横杆挑出里外立杆的长度不得小于15cm，距墙不得大于10cm。
4、脚手架外侧每隔9米设一道剪刀撑，及地面夹角在450~600间，自上而下连续设置。
5、脚手架主要杆件接长必须符合以下要求：
（1）管材采用Ф48壁厚3.5mmA3钢管。
（2）各种扣件采用定点厂产品。
6、脚手架的顶端按规程要求进行封顶，里立杆应低于檐口50cm，外立杆应高于檐口1.5m，并绑扎不低于1.2m的防护栏杆、0.3m高的踢脚杆和竹莲。
7、脚手架及主体结构之间的刚性拉撑点，采用同架材材料拉接，拉撑点水平间距不得大于5米，垂直距离小于4米（或层高）,在转角处及顶部加密。
8、脚手架每步小横杆上满铺脚手笆，脚手笆四角用18号铅丝双股并联同大横杆扎牢，施工操作步上靠墙面部位铺脚手板，脚手板离墙面不得大于20cm，脚手板沿长向铺设，其端头应伸出搁置点横楞13~15cm，并应重叠搁置，没有重叠处用铅丝将脚手板及搁置点绑牢。
9、脚手架的外侧，从第二步到第五步，每步均须在外冲天里侧设1.2m高的防护栏杆和20cm高的挡脚板，防护栏杆及立杆要绑扎牢固，外侧全部设密目式防护安全立网。
10、脚手架每隔四步，应在里立杆及墙面之间铺设统长的安全底笆，底笆下应加两根横杆及挑出小横杆扎牢，底笆及小横杆绑扎，每笆应不小于4点。
11、脚手架上应按规定要求设置足够的灭火器。
12、脚手架上施工荷载：脚手架上的均布荷载不得超过270kg/m2，只允许在三步脚手架上同时施工。
13、脚手架应有专人定期进行沉降测量，发现问题应及时采取纠正措施。
14、钢管脚手架设有防雷装置。
四、拆除
1、脚手架拆除前应由工程项目负责人召集有关人员对工程进行全面检查及签证，确认建筑物已施工完毕，且确已不需要脚手架时，方可拆除。
2、拆除脚手架时，应设置警戒。
3、拆除脚手架前，应将脚手架上的存留材料、杂物等清除干净。
4、脚手架拆除顺序一般为：安全网→栏杆→剪刀撑→斜撑→小横杆→大横杆→立杆，自上而下逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑应先拆中间扣，再拆两头扣，由中间操作人员往下递杆子。
5、拆下的杆件、扣件应分堆用井架吊下，严禁高空抛掷。
6、拆下的杆件运至地面时，应随时按品种、分规格堆放整齐，妥善保管。
五、安全措施
1、搭拆脚手架必须由经安全技术教育有证的架子工承担，并经常进行体格检查，凡患有高血压、心脏病等不适于高空作业者，不得上脚手架进行搭拆操作。
2、搭拆脚手架时，工人必须戴好安全帽，佩好安全带；工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
3、脚手架登高扶梯必须在脚手架外侧单独设置，并应及脚手架连接，数量可根据工程而定，但不得使用脚手架内的直爬梯，严禁在脚手架、井架等处攀高上下。
4、施工现场的带电线路如无可靠的安全措施，一律不准通过脚手架。
5、搭设脚手架起步架时，应设临时剪刀撑及临时支撑，搭设中要随时按规定做好脚手架及主体结构的拉撑工作台和铺好脚手笆，同时设一道随脚手架搭设高度提升的安全网。
6、吊运脚手笆及脚手架等，要堆放平稳，并严格控制脚手架上的施工荷载。
7、在搭拆脚手架时，如果安全笆、杆件尚未扣绑扎牢，或已拆开绑扎，均不得中途停止。
8、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空脚手架搭拆工作。
9、严禁在脚手架上拉缆风绳和设置起重把杆或小平台。
10、严禁在脚手架上堆放物料如钢管、木料及施工多余材料等，以确保脚手架畅通不超荷载。
（六）现浇砼模板
一、工程概况
山马小区工程为现浇砼框架剪力墙结构，该工程板厚地下室底板4500mm、顶板400-300mm、上部结构100-120mm，最大梁截面400×1200（地下室），上部结构一般为250×450，柱断面一般为600×600。
二、模板制作安装
1、模板及其支架的一般规定
（1）、保证工程结构和构件各部分形状尺寸和相互位置的准确。
（2）、具有足够的承载力、刚度和稳定性，能可靠的承受新浇砼的自重和侧压力，以及在施工过程中产生的荷载。
（3）、构造简单，拆装方便，并便于钢筋的绑扎、安装和砼的浇灌和养护。
（4）、模板的接缝不应漏浆。
2、模板及支架材料的选用
本工程的模板选用多层胶合板，规格900×1800×18（宽×长×厚，单位：mm）。模板背楞统一选用50×100（断面尺寸mm）方木，模板的支撑系统均为Ф4
