光伏箱变基础施工方案.docx

光伏场区箱变基础 工程

施
工
方
案

北京国润天能新能源科技股份有限公司
编制日期：2017年03月10日

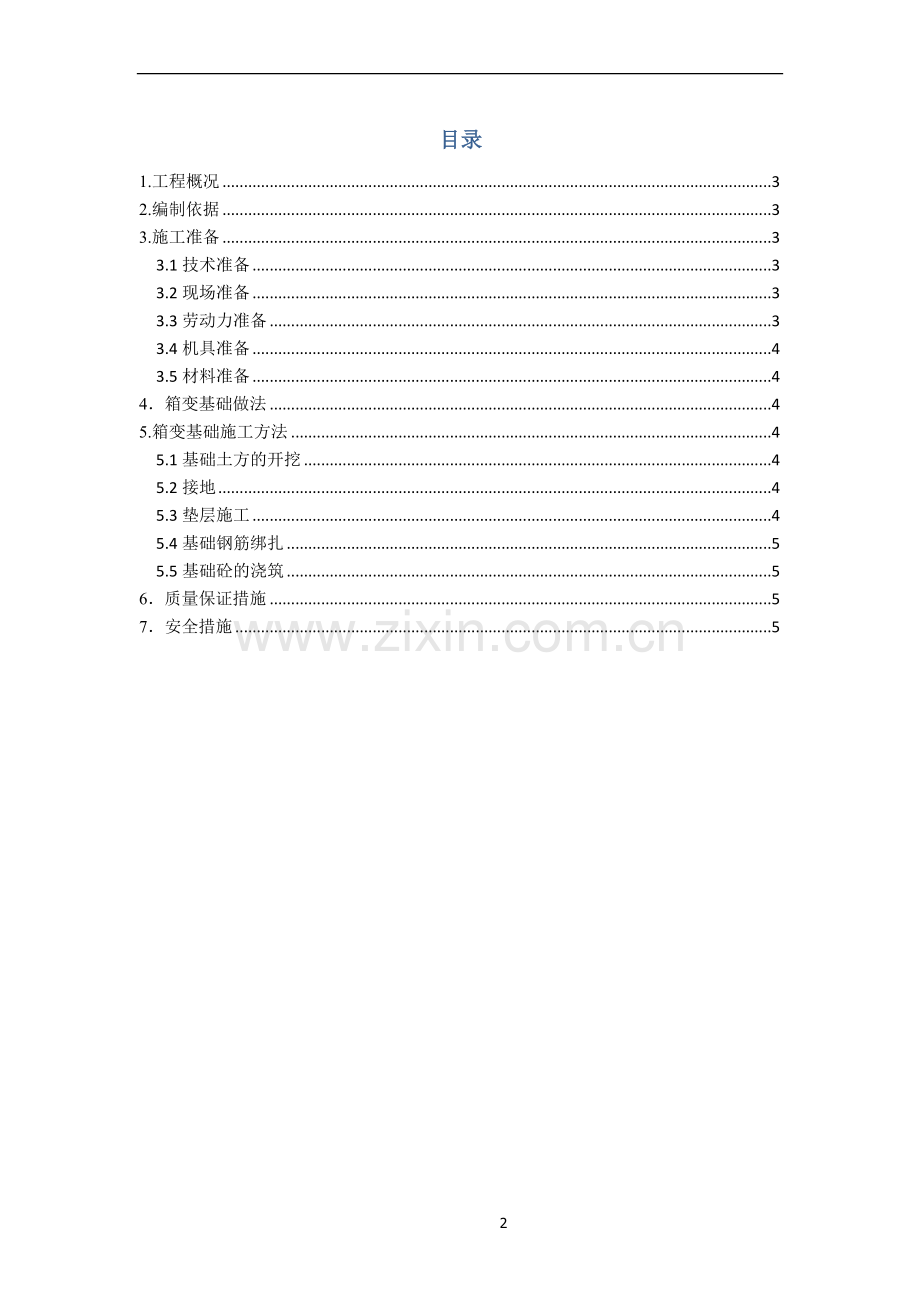

目录
1.工程概况 3
2.编制依据 3
3.施工准备 3
3.1技术准备 3
3.2现场准备 3
3.3劳动力准备 3
3.4机具准备 4
3.5材料准备 4
4．箱变基础做法 4
5.箱变基础施工方法 4
5.1基础土方的开挖 4
5.2接地 4
5.3垫层施工 4
5.4基础钢筋绑扎 5
5.5基础砼的浇筑 5
6．质量保证措施 5
7．安全措施 5

1.工程概况
茌平县肖庄40MW农光互补光伏发电项目第二期20MW工程箱变基础
2.编制依据
《施工现场临时用电安全技术规范》JGJ46-2005
《工程测量规范》GB50026-93
《建筑地基基础工程施工质量验收规范》GB 50202-2002
《混凝土结构工程施工质量验收规范》GB50204-2015
《砌体工程施工质量验收规范》GB50203-2012
《建筑施工扣件式钢管脚手架》JGJ130-2001
《建筑工程施工质量验收统一标准》GB50300-2013
3.施工准备
3.1技术准备
技术部门对相关部门做好技术交底、安全交底。根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
3.2现场准备
根据技术方案要求组织施工机械的进场、报验、安装，使其在施工过程中能满足工程需要。做好场地平整，水驳接口。
3.3劳动力准备
序号
工种
人数
1
木工
2
2
钢筋工
2
3
瓦工
2
4
普工
2
5
安装工
2
6
电工
1
7
混凝土工
2

3.4机具准备
序号
设备名称
单位
数量
备注
1
Pc200挖机
台
1

2
全站仪
台

3
水平仪
台
1

4
钢卷尺
把
1

5
斗车
辆
若干

6
自卸车
辆
1

3.5材料准备
序号
材料名称
规格
单位
使用部位
1
木模板
15mm
㎡
垫层、基础
2
混凝土
C15、C25
m3
垫层、基础
3
砖
240*115*53mm
块
基础
4
钢筋
8、12、14、20
吨
基础
5
钢板
200*200*12
块
预埋钢板
6
扁钢
40*4
m
地线预埋板
7
钢管
Ф110、壁厚2mm
跟
电缆穿管

4．箱变基础做法
见施工图纸
5.箱变基础施工方法
5.1基础土方的开挖
对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底。
5.2接地
为便于安装设备，扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。
5.3垫层施工
本工程箱变基础垫层采用100厚C15砼垫层，垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。
5.4基础钢筋绑扎
钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。
5.5基础砼的浇筑
本工程箱变基础底板采用C25混凝土，在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保震捣密实。基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。
6．质量保证措施
1.接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
2.墙体砌筑高度每天不应超过1.2m。
3.土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等杂志。
4.土方回填必须按规定分层夯压密实，确保回填土的密实度。
5.砌体的转角处 交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。
6．墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。
7．安全措施
1. 施工前，施工负责人要向操作人员做专项技术安全交底。
2. 现场电器设备要有漏电保护器，电缆应设可靠绝缘。
3. 基坑内施工人员尤其是排水施工人员必须做好防触电措施，戴好绝缘手套，穿好绝缘雨鞋。
4. 模板拆除前必须确认混凝土强度达到规定，并经拆模申请批准后方可进行，要有混凝土强度报告，混凝土强度未达到规定严谨提前拆模。
5. 砌筑前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工。
6. 砌筑墙体时应搭设脚手架。
7. 脚手架上堆砖高度不得超过3皮侧砖，同一块脚手架板上操作人员不得超过二人。
8. 施工中不得踩踏砌体。
5
