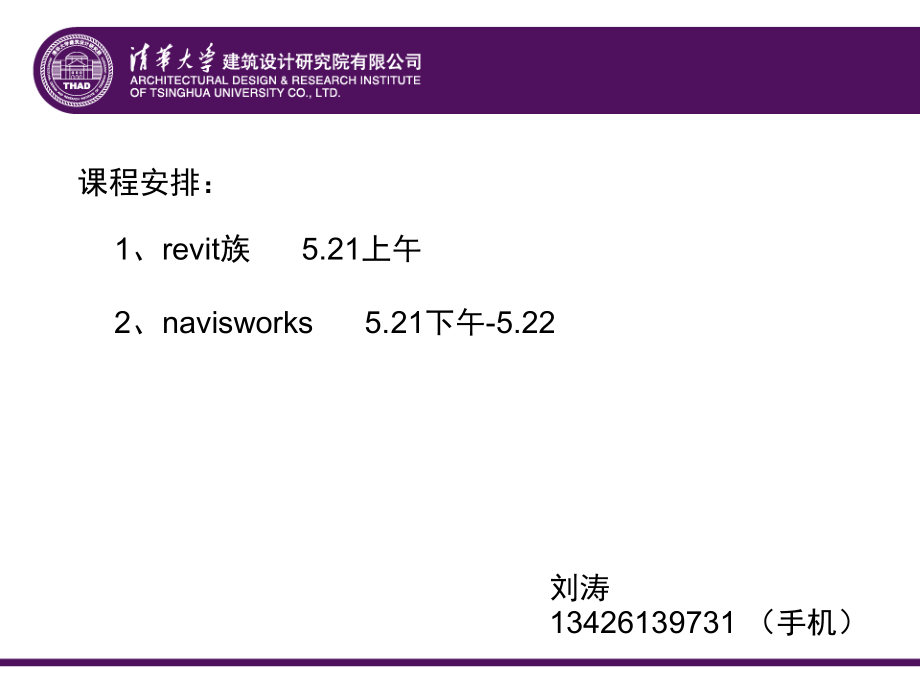

单击此处编辑母版标题样式,中建交通,BIM,培训,Navisworks,课程安排：,1,、,revit,族,5.21,上午,2,、,navisworks 5.21,下午,-5.22,刘涛,13426139731,（手机）,一、,Autodesk Navisworks Manage,介绍,协调、一致、全面,功能,1,、,直观的,3D,漫游,2,、,模型,整合,3,、,碰撞检查,4,、三维校审,5,、施工模拟,Autodesk Navisworks,系统需求,系统推荐配置,Microsoft XP,或更高版本,英特尔,奔腾,4,处理器,(,或同等配置,),4 GB,内存,硬件加速、符合,OpenGL 2.0,标准的显卡,1,、,文件管理,文件格式,2,、,转换文件,跨越文件格式间的鸿沟,3,、,实时的,3D,漫游,类似游戏的那种漫游效果,普通,机上可实现,4,、,红线批注,三维校审,5,、,突出的可视化效果,实时的高品质漫游效果输出,6,、,碰撞检查,检查肉眼很难看到的错误,7,、施工,模拟,可以和施工进度结合，模拟完整建造,过程,二、,Navisworks,课程的主要内容,三、进入正题,1,、,文件管理,-,文件格式,NWD,NWD,文件一般比原始的,CAD,文件更加紧凑，可以更快的载入到,Navisworks,中，这些文件用于发布和分发当前项目的已编译版本，供其他人审阅，,NWD,的优势在于，即使其他用户没有,Navisworks,，他们也可以通过使用,Navisworks,的免费查看器,Freedom,来审阅这些文件，也无须向其他用户发送所有的源文件图形，只须一个安全的,NWD,文件即可。,NWC,如果设置了缓冲选项，,Navisworks,会建立一个缓冲文件（,.NWC,），当下次载入或附加该文件时，如果相应的缓冲文件比原始文件新，,Navisworks,会从该缓冲文件读取数据，源文件有修改只须更新缓冲文件。,NWF,包含正在使用的所有模型文件的索引，它还存储所有其他的,Navisworks,数据，因此我们将,Navisworks,文件一定要保存为,NWF,格式。,NWP,项目之间传递素材,2,、,转换文件,跨越文件格式间的鸿沟,支持多种常见的三维格式,revit .nwc,AutoCAD .dwg,3D MAX .FBX,SketchUp .skp,Rhino .iges.stp.3ds,Inventor .ipt.iam.ipj,.,.,.,3,、,实时的,3D,漫游,类似游戏的那种漫游效果,普通,机上可实现,1),观察模型,2),对象选择,1),测量,4,、,红线批注,三维校审,2),红线批注,3),转换批注,4,）保存视点,5),switchback,对于,Revit 20122013,版本，初始化,Navisworks SwitchBack,附加模块，用于在,revit,中碰撞点的定位。,操作步骤：,1,、确保将,Navisworks,和,revit,打开,2,、确保已启动,Navisworks SwitchBack,附加模块,3,、在,Navisworks,选择碰撞构件或所要查看元素,4,、单击“项目工具”选项卡“返回”面板“返回”,4,、,红线批注,三维校审,作业：,在三维视图中完成,6,处红线批注,要求：,1,）有云线批注,2,）有测量批注,3,）有转换批注,5,、,突出的可视化效果,实时的高品质漫游效果输出,1,）视点动画,5,、,突出的可视化效果,实时的高品质漫游效果输出,作业：,完成两段漫游,要求：,1,）记录交互式漫游,2,）视点动画,3,）并导出动画,导出动画设置：,源（当前动画）,+windowsAVI+,选项（,Micrpspft video1,压缩质量,100,）,+,尺寸（宽,1588,*高,843,）,+,每秒,6,帧,+,抗锯齿,2*,2,）,添加材质,替代项目,Presenter,3,）,选项设置,单位,选择,2,）,添加材质,作业：,给各专业添加材质颜色,要求：,添加好后截一张图片或导出一张图片,6,、,碰撞检查,检查肉眼很难看到的错误,1),碰撞类型,硬碰撞,硬碰撞（固定的）,间隙碰撞,副本碰撞,2),、,碰撞,检测流程,将所有的设计模型整合到一个,nwf,文件中,设定测试条件,运行测试,审核碰撞结果,输出测试报告或导出,NWD,文件,修改原设计文件,3,）导出报告,6,、,碰撞检查,检查肉眼很难看到的错误,作业：,要求：,做两个专业之间的碰撞检测并导出碰撞报告,7,、施工,模拟,可以和施工进度结合，模拟完整建造,过程,步骤：,1,）划分集合,2,）制作,Animator,动画,3,）,Timeliner,中添加任务（手动添加、通过进度表添加）,4,）选择任务类型，附着集合，动画,5,）配置，模拟,6,）导出,Timeliner,动画,导出,Timeliner,动画设置：,源（,Timeliner,模拟）,+windowsAVI+,选项（,Micrpspft video1,压缩质量,100,）,+,尺寸（宽,1588,*高,843,）,+,每秒,6,帧,+,抗锯齿,2*,施工模拟作业：,做一个小别墅的,5D,施工模拟,并导出模拟动画,-,谢谢,-,
