合流管道的设计.ppt

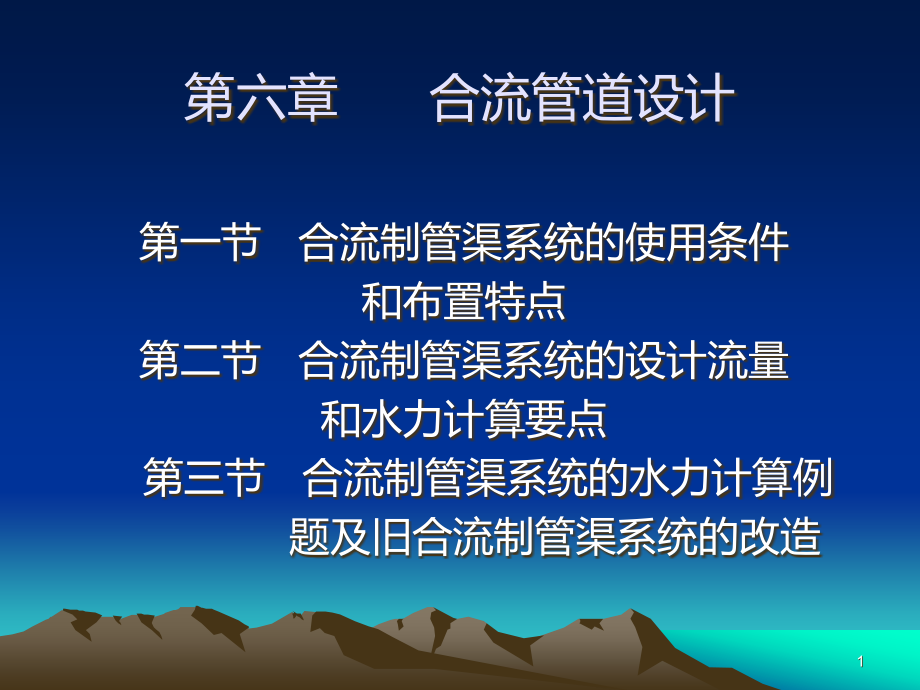

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 合流管道设计,第一节 合流制管渠系统的使用条件,和布置特点,第二节 合流制管渠系统的设计流量,和水力计算要点,第三节 合流制管渠系统的水力计算例,题及旧合流制管渠系统的改造,1,第一节 合流制管渠系统的使用条件和布置特点,一,.,定义,:,合流制管渠系统是在同一管渠内排除生活污水,工业废水及雨水的管渠系统,.,常用的是截流式合流制管渠系统,其特点是,?,2,二,.,在下述情形下可考虑采用合流制,:,1.,排水区域内水体充沛,一定量的混合污水不会造成太大污染,2.,街道和街坊建设完善时,采用分流,;,街道狭窄,管渠设置位置受到限制时采用合流,.,3.,地面坡向水体,当水体高水位时,岸边不受淹没,污水在中途不需要泵汲,3,三,.,合流制管渠系统布置的特点,1.,管渠的布置应使所有服务面积上的生活污水,工业废水和雨水都能合理并以最短距离排入管渠,2.,溢流井的设置,3.,必须合理确定溢流井的数目和位置,从两个方面考虑,:,(1),从对水体的污染情况看,(2),从经济上讲,4,注意,:,当溢流井的溢流堰口标高低于水体最高水位时,需在排放渠道上设置防潮门,.,4.,充分利用街道边沟排放雨水,.,5,第二节 合流制排水管渠的设计流量和水力计算要点,一,.,第一个溢流井上游管渠的设计流量,Q-,第一个溢流井上游管渠的设计流量,Q,i,-,工业废水设计流量,Q,s,-,生活污水设计流量,Q,r,-,雨水设计流量,6,注,:1.,当生活污水和工业废水设计流量之和小于雨水设计流量的,5%,时,其流量可以忽略不计,.,2.,当生活污水量和工业废水量之和较大时,三部分污水同时发生的可能性较小,一般采用下面公式,生活污水平均流量,工业废水最大班的平均流量,7,二,.,旱流流量,称为旱流流量,在用上述公式计算选管径后,应该用旱流流量进行较核,三,.,溢流井下游管渠的设计流量,8,截流倍数,定义,:,截流干管截流的污水量通常按旱流流量的指定倍数来取,这个倍数称为截流倍数,.,溢流井下游排水面积上的雨水设计流量,溢流井下游排水面积上的生活污水平,均流量与工业废水最大班平均流量之和,.,9,四,.,合流制排水管渠的水力计算要点,1.,溢流井上游合流管渠的计算,2.,截流干管和溢流井的计算,3.,晴天旱流情况,校核,10,注意,:,1.,合流管渠的雨水设计重现期比一般情况下的提高,10-25%,2.,工作实践中,我国多数城市截流倍数采用,3,3.,旱流校核时不易满足最小流速要求,又不能修改管径和坡度时,可在管渠底设低流槽,.,11,第三节 合流制排水管渠的水力计算示例,自学,12,第五节 城市旧合流制排水管渠的改造,一,.,概述,:,我国旧合流制管渠系统都采用直排式,国外也是如此,日本有,70%,左右,英国有,67%,左右的城市采用合流制排水管渠系统,.,13,二,.,目前对城市旧合流制管渠系统的改造途径,1.,改合流制为分流制,在具有下列条件时,可考虑改合流制为分流制,1),卫生设备完善,便于将生活污水和雨水分流,2),工厂内部可清浊分流,3),城市街道断面较宽,有增设新管道的空间,2.,保留合流制,修建合流管渠截流管,3.,对溢流的混合污水进行适当处理,4.,对溢流的混合污水量进行控制,14,三,.,合流制和分流制管渠的连接方式,在一些城市中,合流制和分流制管道系统并存,在这种情况下,要注意两种管道系统的连接问题,.,15,
