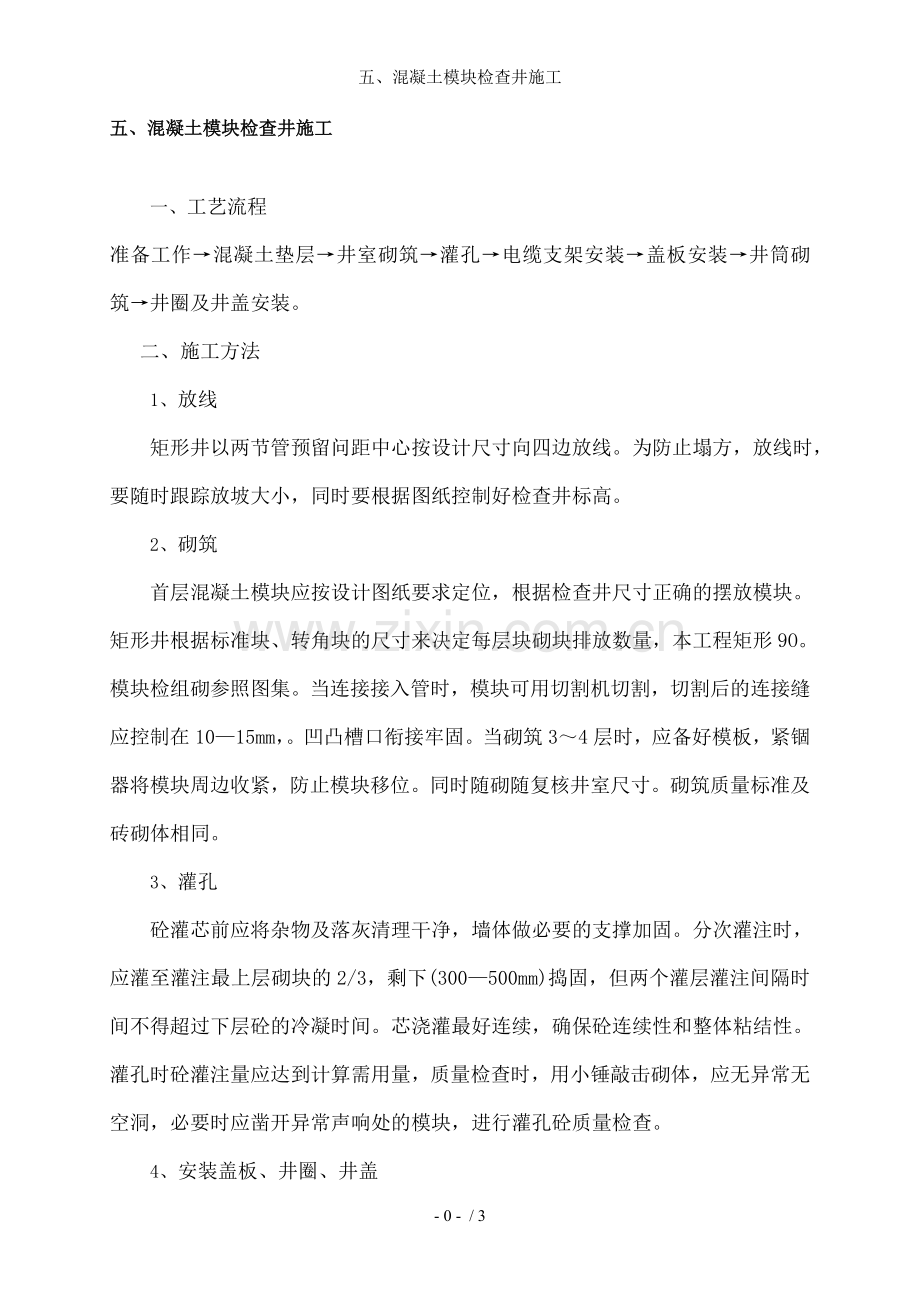

五、混凝土模块检查井施工
五、混凝土模块检查井施工

一、 工艺流程
准备工作→混凝土垫层→井室砌筑→灌孔→电缆支架安装→盖板安装→井筒砌筑→井圈及井盖安装。
二、施工方法
1、 放线
矩形井以两节管预留问距中心按设计尺寸向四边放线。为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。
2、 砌筑
首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。模块检组砌参照图集。当连接接入管时，模块可用切割机切割，切割后的连接缝应控制在10—15mm，。凹凸槽口衔接牢固。当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。同时随砌随复核井室尺寸。砌筑质量标准及砖砌体相同。
3、 灌孔
砼灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固。分次灌注时，应灌至灌注最上层砌块的2/3，剩下(300—500mm)捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。芯浇灌最好连续，确保砼连续性和整体粘结性。灌孔时砼灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔砼质量检查。
4、 安装盖板、井圈、井盖
检查井砌筑或安装至规定高程后，应及时浇筑或安装盖板、井圈，盖好井盖。检查井施工完毕后，应加强养护，混凝土及砂浆未达到设计强度前不得进行回填。
三、检查井的组砌方法
图一:直线检查井J1组砌方法

图二:十字检查井J2组砌方法

图中包括三个型号的模块：40M、40LJ、40RJ。
