地铁低压配电、BAS、FAS系统介绍演示幻灯片.ppt

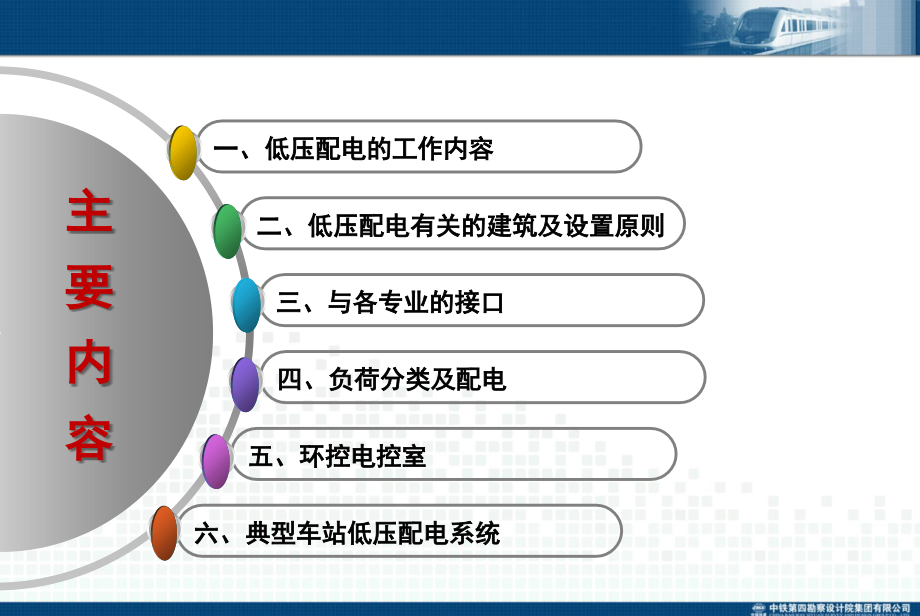

,2013,年,1,月,湖北 武汉,地铁低压配电系统介绍,一、低压配电的工作内容,二、低压配电有关的建筑及设置原则,三、与各专业的接口,四、负荷分类及配电,六、典型车站低压配电系统,五、环控电控室,主,要,内,容,一、低压配电的工作内,容,1.,为各系统提供电源,2.,照明设计,3.,防雷接地及安全,4.,各动力设备的配电及控制,二、低压配电有关的建筑及设置原则,1.,35/0.4kV,降压变电所（含跟随所）：一般为一个车站设置一,座，当车站较长时，车站左右端各设置一座。,2.,环控电控室：车站左右端各设置一座；设环控柜，在换,乘站等较大的车站，也可设置多座。,3.,照明配电室：站厅、站台两端各设置一处，共,4,处，集中,放置配电箱、,BAS,、,FAS,模块箱、应急照明电源装置,(EPS),。,三、与各专业的接口,供变电专业：,在降压所,0.4kV,开关柜出线开关的下口；但在区间风机房变电所，考虑到出线大部分为环控负荷，此处的接口在变压器的二次侧；,除环控系统外的各系统专业：,在各系统配电箱出线开关的下口；,环控系统：,在各设备的接线端子上；,给排水系统：,在给排水设备自带的控制箱进线端子上。,四、负荷分类及配电,一级负荷：,应急照明、变电所操作电源、火灾自动报警（,FAS,）、消防负荷、地下站厅、站台照明、区间照明、通信、信号负荷、电力监控系统（,SCADA,）、环境与设备监控系统（,BAS,）、自动售检票系统（,AFC,）、兼做疏散用的扶梯、屏蔽门、防淹门、排雨泵、排水泵等。,配电方式：,从降压所引两路电源，在末端切换。其中应急照明、变电所操作电源、,FAS,、通信、信号负荷等为特别重要的负荷，除从变电所引入两路电源外，各系统还自备蓄电池（,UPS,）电源。,二级负荷：,地上的站厅、站台照明、设备房间照明、普通风机、排污泵、电梯、自动扶梯等。,配电方式：,从降压所引一路电源供电。,三级负荷：,空调制冷设备、广告照明、清洁设备、电热设备等。,配电方式：,从降压所的三级负荷母线段引一路电源供电，当降压所有一路电源停电时，需切除三级负荷。,（,1,）两路电源同时供电，母线分段运行方式；,（,2,）两路电源一主、一备，母线不分段运行方式（含双电源切换方案）,-,一般进线电流在,500A,以下采用。,五、环控电控室,1.,设置环控电控室的目的,2.,环控电控室主接线型式,（,1,）集中控制环控设备，方便设置与,BAS,的接口，达到模式控制的目的；,（,2,）作为终端切换箱使用。,五、环控电控室,3.,环控电控室智能设备,（,1,）实现电机的各种保护功能；,（,2,）将开关量转换为数字量，实现与通信管理器的通讯；,（,3,）输出控制接点，根据通讯管理器的指令，达到控制每,个回路接触器的目的。,电机保护控制模块,小型,PLC,或,I/O,模块,（,1,）完成风阀的逻辑控制接线,;,（,2,）将开关量转换为数字量，实现与通信管理器的通讯。,（,1,）实现与,BAS,的通讯；,（,2,）接收,BAS,的控制指令，对每个风机回路、风阀回路进行控制；,（,3,）触摸屏上实现就地控制；,（,4,）一座车站一端设置一个，当设置多个环控电控室时，各环控电控室的智能元器件均通过总线与相应端的通信管理器连接，纳入该通信管理器的管理。,五、环控电控室,3.,环控电控室智能设备,通讯管理器,五、环控电控室,4.,环控电控室系统图,五、环控电控室,5.,智能低压控制系统,一,五、环控电控室,5.,智能低压控制系统,二,五、环控电控室,6.,环控工艺与低压配电的关系,1.,由土建施工方施工的接地网在车站明挖完成后，最先施工；,2.,接地网平行敷设在车站底板下,0.6,米处，为一个闭环的接地网。,材质：铜排。接地电阻值要求,小于,1,；,3.,国内两种接地做法：,（,1,）与车站结构主筋相连，使整个车站为一个等电位体，安全性好。,缺点：,杂散电流对车站结构主筋的影响较大。,（,2,）与车站结构主筋不连，避免了杂散电流对主筋的影响。,缺点：,存在建筑物与接地网两个电位问题。,六、接地与安全,六、接地与安全,综合接地系统概念图,七、典型车站低压配电系统,上下级切换关系：,先合上级再合下级,机电设备监控（,BAS,）简介,1.,环境控制：,根据环控实时负荷的变化，通过现场探测器（温度、温湿度、,CO2,探测器等）对所测参数进行相关计算，采取切实可行的控制策略，自动将通风空调系统调控在最佳运营状态,-,通过低压配电实现。,2.,监控,车站内的照明设备、给排水设备、自动电扶梯设备等；并将各设备 的维修信息传送至车辆段维修终端。,机电设备监控（,BAS,）简介,一、设置,BAS,的目的,机电设备监控（,BAS,）简介,专业,监控对象,监控点,监视内容,控制内容,类型号,名 称,DI1,DI2,DI3,DI4,DI5,DI6,DI7,DI8,DI9,AI1,AI2,AI3,DO1,DO2,DO3,AO,环控设备,1,隧道风机、,射流风机*,启停状态,正转,/,反转,故障,就地,/,环控,环控,/EMCS,开,/,关,正反转,2,双速风机*,启停状态,转速状态,故障,就地,/,环控,环控,/EMCS,启停控制,转速控制,3,风阀*,开到位状态,关到位状态,故障,环控,/EMCS,开,关,4,组合式空调机*,启停状态,变频故障,就地,/EMCS,超温报警,工频故障,(,硬点,),工频,/,变频,(,硬点,),工频运行,过滤网阻塞,频率,电流,电压,启停,频率,5,新风机、回排风机*,启停状态,变频故障,就地,/EMCS,超温报警,工频故障,(,硬点,),工频,/,变频,(,硬点,),工频运行,频率,电流,电压,启停,频率,6,送风机、,排风机,、排烟风机,柜式空调器,、轨道风机,启停状态,故障,就地,/,环控,环控,/EMCS,启停控制,7,*二通阀,开度,开度,8,传感器,测量值,9,蝶阀*,开到位状态,关到位状态,故障,环控,/EMCS,开,关,10,风冷机组,(,集中供冷,)*,启停状态,故障,就地,/EMCS,(,备注,1),启停,11,水冷机组,(,分站供冷,)*,启停状态,故障,就地,/,环控,环控,/EMCS,(,备注,1),启停,12,冷却塔,(,分站供冷,)*,启停状态,故障,手动,/,自动,13,水系统水泵,(,分站供冷,)*,启停状态,故障,手动,/,自动,二、监控点表,机电设备监控（,BAS,）简介,专业,监控对象,监控点,监视内容,控制内容,类型号,名 称,DI1,DI2,DI3,DI4,DI5,DI6,DI7,DI8,DI9,AI1,AI2,AI3,DO1,DO2,DO3,AO,照明配电,14,照明,开关状态,现场,/EMCS,开,/,关,15,三类负荷*,投切状态,切除,16,三级负荷小动力,投切状态,切除,(,备注,2),17,蓄电池*,市电,逆变,旁路,故障,给排水,18,水泵,1(,备注,3),A,泵状态,B,泵状态,手动,/,自动,超高水位报警,超低水位报警,A,泵故障,B,泵故障,19,水泵,2(,备注,3),A,泵状态,B,泵状态,C,泵状态,手动,/,自动,超高水位报警,超低水位报警,A,泵故障,B,泵故障,C,泵故障,20,水泵,3(,备注,3),A,泵状态,B,泵状态,手动,/,自动,超高水位报警,A,泵故障,B,泵故障,21,水泵,4(,备注,3),A,泵状态,B,泵状态,手动,/,自动,A,泵故障,B,泵故障,22,蝶阀*,开到位状态,关到位状态,故障,环控,/EMCS,开,关,导向系统,23,一，二和四类灯箱,开,/,关状态,开,/,关,24,三类灯箱,灯,1,开,/,关状态,灯,2,开,/,关状态,开 灯,1,开 灯,2,自动电扶梯,25,自动扶梯,1(,备注,4),上行状态,下行状态,左扶手带故障,右扶手带故障,一般故障,盖板防盗,26,自动扶梯,2(,备注,4),上行状态,下行状态,左扶手带故障,右扶手带故障,一般故障,27,电梯,已开状态,上行至站厅开门,FAS,28,自动控制接口*,车站火灾模式,主控,IBP,29,IBP,按钮,灾害模式,灾害模式,扶梯上行状态,扶梯下行状态,30,二、监控点表,机电设备监控（,BAS,）简介,三、车站级方案,利用综合监控系统逻辑上独立的通道来构成全线的监控和维修管理信息网络。,机电设备监控（,BAS,）简介,四、全线网络方案,火灾自动报警系统（,FAS,）简介,通过设置在现场的感烟、感温探头、感温电缆、红外对射探头等，,及时发现火灾；联动控制排烟设施及其它防灾设备。,火灾自动报警系统（,FAS,）简介,一、设置,FAS,的目的,两,个烟感,一,个烟感加一个手,报,一,个烟感加一个温感,一,个手报，并经人工确认,一,个消防报警电话,火灾自动报警系统（,FAS,）简介,二、火灾确认,火灾自动报警系统（,FAS,）简介,三、,FAS,的几个问题,1,、全线组网问题,FAS,单独组网：,优点：,物理上是独立的，安全可靠。,缺点：,兼容性和可扩展性较差,FAS,集成在,ISCS,全线骨干网上：先进、经济、兼容性和可扩展性较好。,火灾自动报警系统（,FAS,）简介,三、,FAS,的几个问题,1,、全线组网问题,原则是：设置在环控模式表内的全自动防烟防火阀应纳入,BAS,监控范围。,原因是：如果由,FAS,监控全自动防烟防火阀，,BAS,下达正常运行模式时，,FAS,不能接收。,模式工况及适用条件,模式编号,小系统,B1,设备、风阀,小系统,B2,设备、风阀,空调器,回排风机,电动风阀,空调器,回排风机,电动风阀,全自动防烟防火阀,联动风阀,非联动风阀,联动风阀,非联动风阀,KT-B101,HPF-B101,D-B101,D-B102,DT-B101,DT-B102,D-B103,KT-B201,HPF-B201,D-B201,D-B202,DT-B201,DT-B202,D-B203,AFHF-B201,AFHF-B202,AFHF-B203,AFHF-B204,AFHF-B205,AFHF-B206,正常模式,空调工况,(Tw,To),小新风空调,X1,K,K,K,K,K1,K1,K,K,K,K,K,K1,K1,K,K,K,K,K,K,K,全新风空调,X2,K,K,K,K,K,K,G,K,K,K,K,K,K,G,K,K,K,K,K,K,非空调工况,(TwTo),X3,K,K,K,K,K,K,G,K,K,K,K,K,K,G,K,K,K,K,K,K,小系统,B2,火灾模式,400V,开关柜室,灭火,X4,G,G,G,G,G,G,G,G,G,G,排气,X5,G,G,G,G,K,K,K,K,K,K,G,KX,KX,开关柜室,灭火,X6,G,G,G,G,G,G,G,G,G,G,G,G,排气,X7,G,G,G,G,K,K,K,K,K,K,G,KX,KX,KX,KX,牵引变压器室,灭火,X8,G,G,G,G,G,G,G,G,G,G,G,G,排气,X9,G,G,G,G,K,K,K,K,K,K,G,KX,KX,KX,KX,火灾自动报警系统（,FAS,）简介,三、,FAS,的几个问题,2,、全自动防烟防火阀的监控问题,车站小系统运行模式表,火灾自动报警系统（,FAS,）简介,（,1,）屏蔽门端门外、风道、风室等不应布置探头，以免产生误报；,（,2,）车辆段三面敞开的检修车间可不布置红外对射探头，以免产生 误报，仅设手动报警按钮来报警；,（,3,）站台至站厅的楼梯间上方不应布置探头，不利于检修。,三、,FAS,的几个问题,3,、,FAS,探头布置应注意的几个问题,低压配电与,BAS,、,FAS,的关系,施工应注意的问题,1.,理清低压各册图纸之间的关系。,2.,根据综合管线图合理规划风管、桥架、母线槽、穿线管的位置，特别要,注意留出母线槽的径路，本次,4,号线母线槽施工方的施工径路图要有车站,风水电施工方的签字方可施工。另外要注意站台三角房至屏蔽门间要留,出一定位置给弱电系统。,3.,由供变电施工的低压柜出线电缆，需通过低压桥架敷设，低压施工方,应预留出其位置。,4.,安装在区间的配电箱、灯具、管线等应牢固，能承受一定的风压。,施工应注意的问题,5.,车站控制室、通信电源室、信号设备房的切换箱和接地端子箱的安装,位置应以相关专业的施工图为准。气瓶间的配电箱安装要考虑气瓶位,置，防止配电箱门打不开。,6.,沿墙设有接地扁钢的变配电房间的插座，其安装位置应高出接地扁钢,100mm,。,7.,设备区走廊上的照明开关、门禁读卡器等安装高度统一为底边距地,1.4m,。,8.,施工监理应掌握技术规格书、图纸等的技术要求，严格验收电气设备。,
