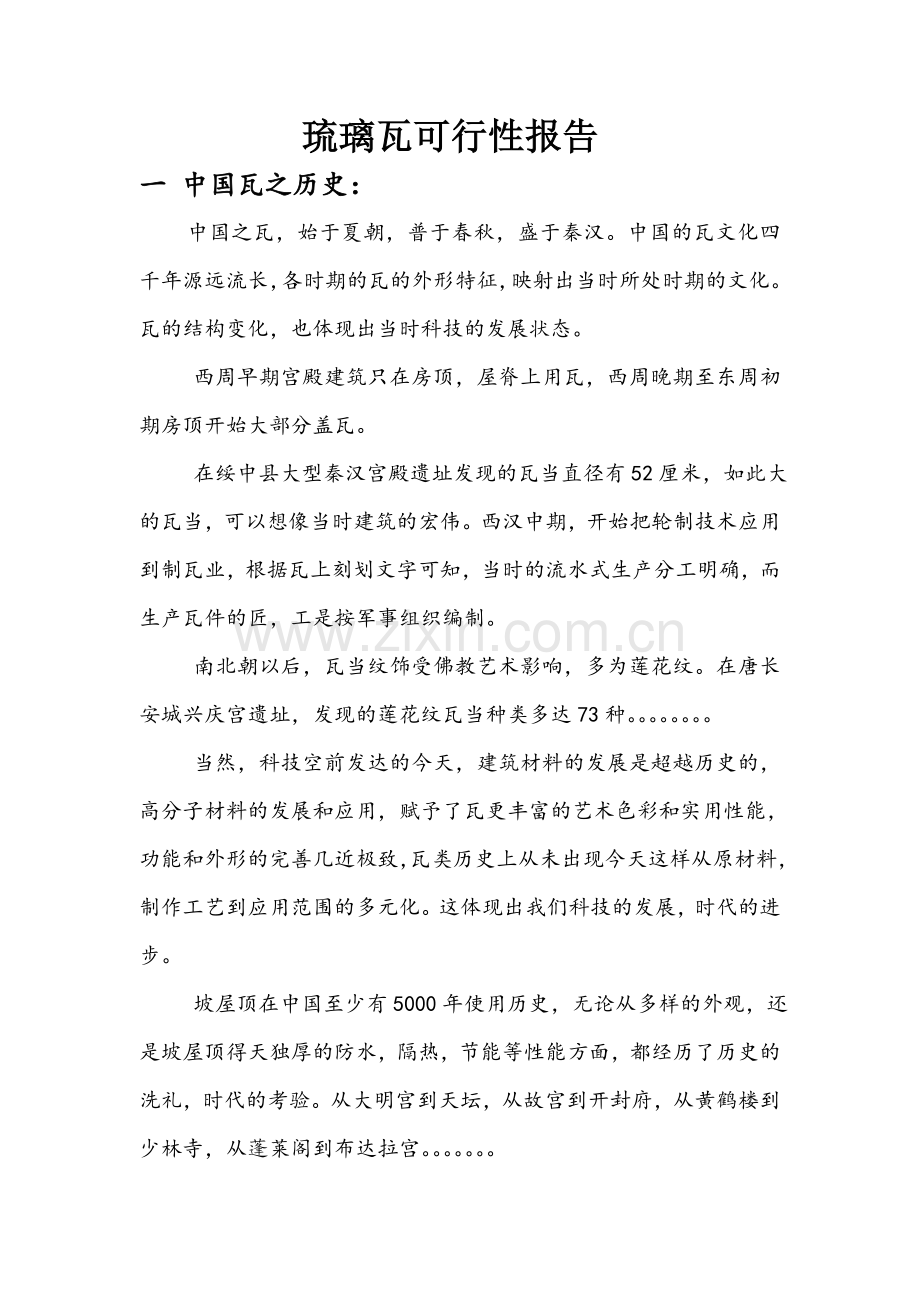

复合琉璃瓦可行性报告.doc

琉璃瓦可行性报告
一 中国瓦之历史：
中国之瓦，始于夏朝，普于春秋，盛于秦汉。中国的瓦文化四千年源远流长，各时期的瓦的外形特征，映射出当时所处时期的文化。瓦的结构变化，也体现出当时科技的发展状态。
西周早期宫殿建筑只在房顶，屋脊上用瓦，西周晚期至东周初期房顶开始大部分盖瓦。
在绥中县大型秦汉宫殿遗址发现的瓦当直径有52厘米，如此大的瓦当，可以想像当时建筑的宏伟。西汉中期，开始把轮制技术应用到制瓦业，根据瓦上刻划文字可知，当时的流水式生产分工明确，而生产瓦件的匠，工是按军事组织编制。
南北朝以后，瓦当纹饰受佛教艺术影响，多为莲花纹。在唐长安城兴庆宫遗址，发现的莲花纹瓦当种类多达73种。。。。。。。。
当然，科技空前发达的今天，建筑材料的发展是超越历史的，高分子材料的发展和应用，赋予了瓦更丰富的艺术色彩和实用性能，功能和外形的完善几近极致，瓦类历史上从未出现今天这样从原材料，制作工艺到应用范围的多元化。这体现出我们科技的发展，时代的进步。
坡屋顶在中国至少有5000年使用历史，无论从多样的外观，还是坡屋顶得天独厚的防水，隔热，节能等性能方面，都经历了历史的洗礼，时代的考验。从大明宫到天坛，从故宫到开封府，从黄鹤楼到少林寺，从蓬莱阁到布达拉宫。。。。。。。
瓦，已代表了中国建筑的一种风格，瓦，成为了代表中国文化的一部分。
二 关于平改坡：
平屋顶坡度小，它的屋面可作为各种活动的场地，如晒台，杂物存放台，日光浴场等。
平屋顶最早出现于干旱少雨的地区，如中国的西北，华北地区的民居建筑，20世纪中叶以来，由于油毡，防水卷材等防水材料的出现，平屋顶在很多发展中国家的的建筑上广泛使用。为求速度，疯狂的建设，盲目的复制，造就了今天我们所见到的一些国家和城市千篇一律的火柴盒式建筑，而平屋顶外观的平庸，防水的失败，保温隔热性能差所造成的能源浪费成为了留给我们的三大问题。解决这三大问题已经迫在眉睫。
在中国的北京，上海，广州，天津，南京，杭州，西安，石家庄，等城市，将老旧，落后的平屋顶改为风格各异，美观与功能集于一身的坡屋顶的平改坡工程，已经持续了数年，各大中城市也积极行动，中国建筑面貌和百姓居住质量的一个辞旧迎新的时代开始了。以最低的成本，最快的施工质量，对居民生活最小的影响，来提高城市的形象，提高人民的生活质量，经过了多数的专家，地方政府相关部门多年的探索和尝试，发现平改坡无疑是达到这一理想的最好选择。
三 合成树脂瓦（复合琉璃瓦）产品介绍及性能特征：

 超强的耐候性，使用寿命长
合成树脂瓦（复合琉璃瓦）选用ASA聚乐高耐候性树脂作为瓦的表面材料。这种高耐候性树脂非常适合户外使用。在自然环境中具有超乎寻常的耐久性，它即使长期暴露于紫外线、湿气、热、寒和冲击下，仍能保持颜色和物理性能的稳定性。产品寿命长，杜绝了二次施工造成的浪费和污染。
优异的耐腐蚀性能

合成树脂瓦（复合琉璃瓦）表层高耐候性树脂和主体pvc树脂具有非常好的耐腐蚀性能，不会被雨雪侵蚀导致性能下降，可长期抵御酸、碱、盐等多种化学物质的腐蚀，因此非常适用于盐雾腐蚀性能强的沿海地区以及空气污染严重地区。
卓越的抗荷载性能

合成树脂瓦（复合琉璃瓦）具有很好的抗荷载性能，在支撑间隔660mm情况下，加重150kg，瓦没有裂缝，没有被破坏。
抗冲击耐低温效果好

1公斤重钢锤1.5米高自由落在瓦面上不产生裂纹，经过10个冻融（-20+50摄氏度）循环，产品无空鼓、起泡、剥离、裂纹现象。
保温隔热节约能源
无论严寒还是酷暑，合成树脂瓦减轻屋顶外界恶劣气候影响，双向平衡温度，冬暖夏凉，节约能源。
颜色持久
合成树脂瓦（复合琉璃瓦）产品保证20年以上不退色，如使用需要变换颜色配合新规划，无需拆换，只需重新喷涂颜色。
自清洁

合成树脂瓦（复合琉璃瓦）表面致密光滑，不易吸附灰尘，具有“荷叶效应”。雨水冲刷后洁净如新，不会出现积垢后被雨水冲刷得斑斑驳驳的现象。
质轻，安装便捷安全
瓦每平方米约6公斤
合成树脂瓦（复合琉璃瓦）瓦单张面积大，铺装效率高
质量轻，容易吊卸，表面凹凸防滑，施工安全
配套产品齐全
工具、工序简单
绿色环保
合成树脂瓦（复合琉璃瓦）通过中国环境标志产品认证，绿色环保，在生产、使用过程中无污染物排放，无二氧化硫、二氧化碳排放，当产品使用寿命终结可完全回收再利用。
耐磨耐划伤
合成树脂瓦（复合琉璃瓦）表面采用麻面压花处理，表面的凹凸纹设计，使产品耐磨，耐划伤，运输和装卸不小心产生的小小划痕，轻轻一擦，变恢复原样。
四 合成树脂瓦（复合琉璃瓦）工程案例

五 使用方法与要则：
先用电钻钻孔，再用钩钉固定瓦，孔径要比钩钉丝杆大2mm
紧固钩钉，上螺丝帽时松紧要适中，不可过紧
切割请用细齿锯
钻孔可用胶粘剂粘补
两瓦搭接时，纵向压10cm，横向压一个瓦波
屋架高跨比1：5-1：6
横条间距不能超过80cm
六 原料与成本
主瓦 厚度（3.0士0.2）MM
重量（5.9士0.1）kg/m2
宽度：880MM
长度：每节长220MM 可根据要求定制总长
ASA每平方米约占250g-300g 国内ASA原料销售3.6万/T
预计瓦成本在35—40元/平方 国内每平方售价60-70元/平方
我厂设备 24小时能生产1500个平方成品瓦
电源电压380V 50HZ 总装机容量 150KW
SJW220X880琉璃瓦生产线
技术附件
一. 产品： SJW220X880琉璃瓦生产线
二. 生产线组成：
序号
名称
型号
数量
1
80锥形双螺杆挤出机
SJSZ-80B
1台
2
45单螺杆挤出机
SJ-45X30
1台
3
衣架模
YJM1100
1件
4
分配器
形式AB
1套
5
料斗式干燥机
STG-U
1台
6
印花两辊组
YH1100
1台
7
琉璃瓦成形机及接料架
SJW220X880
1台
8
琉璃瓦圆锯式跟踪切割机
SJW1000（可锯4mm板）
1台
9
脊瓦模具
含三通脊瓦，脊瓦末端，斜脊瓦，正脊瓦
各1套
10
气压机

1台
11
板材烘箱
SJW1100
1台
12
模具电箱

1个
13
混料机
500L 单机
1台
14
破碎机

1台
15
磨粉机

1台
16
螺旋上料机

2台
17
平板牵引机构

1个
18
合计

93万

三. 技术资料：
1. SJSZ-80B锥形双螺杆挤出机
生产能力：100-420kg/h（PVC）
螺杆直径：φ80-φ155.18m
螺杆长度：1800mm
螺杆转速.转向：3.5-35r/min,异向向外旋转。
螺杆扭矩：16000N.m/根
驱动电机功率：55kw
主机加热总功率-段数：40.7kw-5段（220V 包括机头联接体）
主机冷却功率X段数：0.55kwX3段 强冷式通风冷却
机头加热段数及最大负荷电流：5段 32A
真空排气系统：真空泵.2.2kw抽气速率60m/h极限真空度4000 pa
定量加料装置: 交流电机1.5kw变频调速也可与主机同步调速
中心高： 地面到螺杆中心高度1000mm
主机外形尺寸：3795X1935X2215mm（不包括机头及上料装置）
主机重量： 约6000kg（不包括机头及上料装置）

2. SJ-45x30单螺杆挤出机
生产能力：6-55kg/h
螺杆直径：φ45mm
螺杆长度：1350mm
螺杆长径比：30：1
螺杆形状采用BM型式，适合加工PMMA复合
螺杆转速：10-110r/min
驱动电机功率：18.5kw
加热功率：机筒4X2.5kw，机头2X1 kw
中心高：地面到螺杆中心高度1000mm
主机外形尺寸：1880X900X1200mm（不包括机头及上料装置）
主机重量： 约6000kg（不包括机头及上料装置）

3. YJM1100衣架模
模头有效宽度1100mm
挤出厚度1.5-4mm
手动调节柔性模唇
加热元件： 不锈钢加热棒
模头加热段数及功率：3KWX7区
配有模具小车

4. 分配器
模具材料：不锈钢

中心高：1000mm
外形尺寸：1200X1600X1600mm

5. SJW1100接料架
中心高：1300mm（可调±20）
外形尺寸：6000X1300X1200mm

6. 脊瓦模具
材料：采用航空铝合金
含三通脊瓦，脊瓦末端，斜脊瓦，正脊瓦

7. 气压机一台

8. 板材烘箱
加热方式：U形不锈钢加热棒
加热功率：7.2kw
由温控表准确控制温度

9. 衣架模加热控制箱
电控柜独立式
温控区：10区
热电隅为E型

四生产线外形示意图
