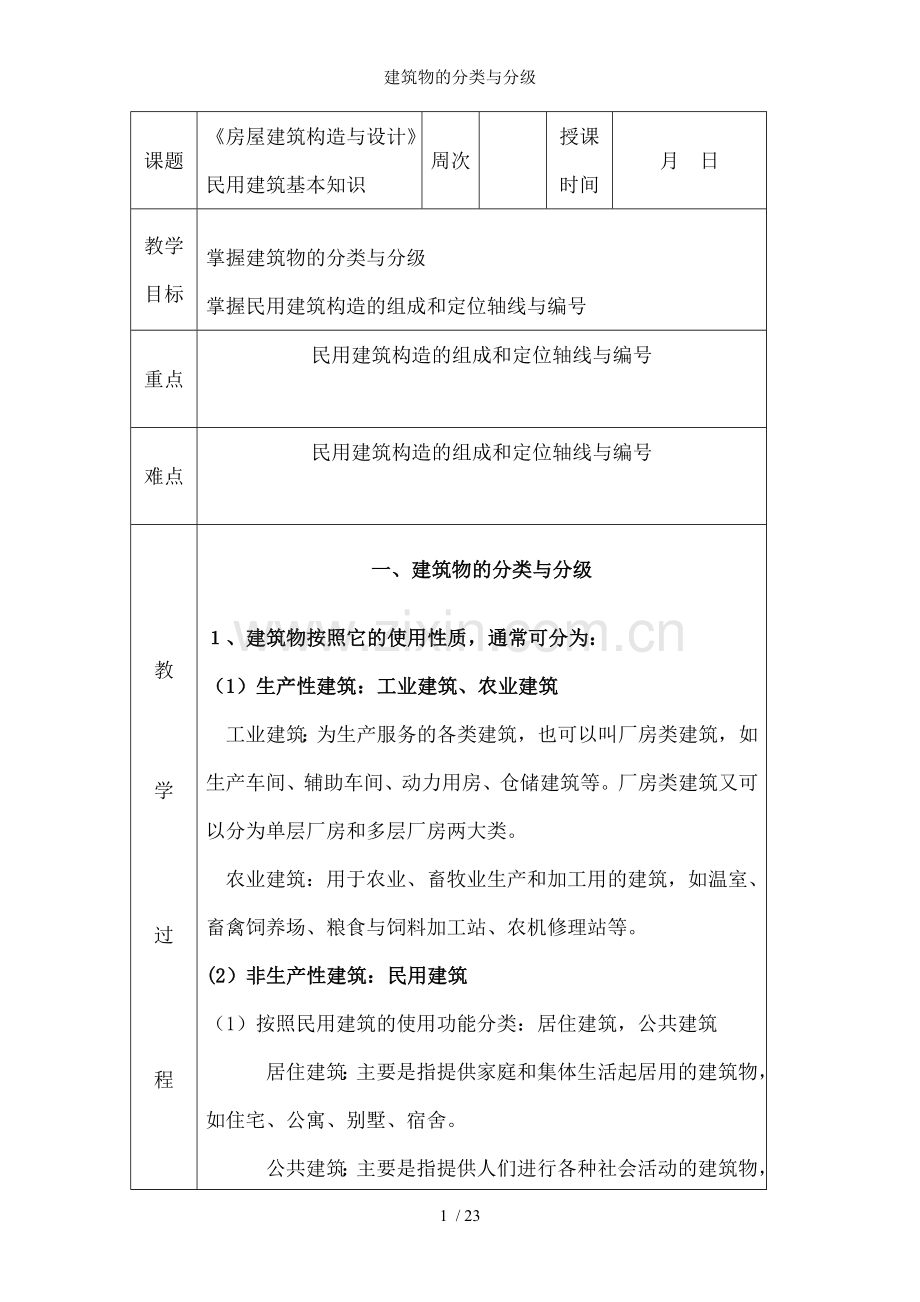

建筑物的分类与分级

课题

《房屋建筑构造与设计》
民用建筑基本知识

周次

授课时间

月 日
教学
目标

掌握建筑物的分类与分级
掌握民用建筑构造的组成和定位轴线与编号

重点

民用建筑构造的组成和定位轴线与编号

难点

民用建筑构造的组成和定位轴线与编号

教

学

过

程
一、建筑物的分类与分级
１、建筑物按照它的使用性质，通常可分为：
（1）生产性建筑：工业建筑、农业建筑
　工业建筑：为生产服务的各类建筑，也可以叫厂房类建筑，如生产车间、辅助车间、动力用房、仓储建筑等。厂房类建筑又可以分为单层厂房和多层厂房两大类。
　农业建筑：用于农业、畜牧业生产和加工用的建筑，如温室、畜禽饲养场、粮食与饲料加工站、农机修理站等。
(2）非生产性建筑：民用建筑
（1）按照民用建筑的使用功能分类：居住建筑，公共建筑
　　　居住建筑：主要是指提供家庭和集体生活起居用的建筑物，如住宅、公寓、别墅、宿舍。

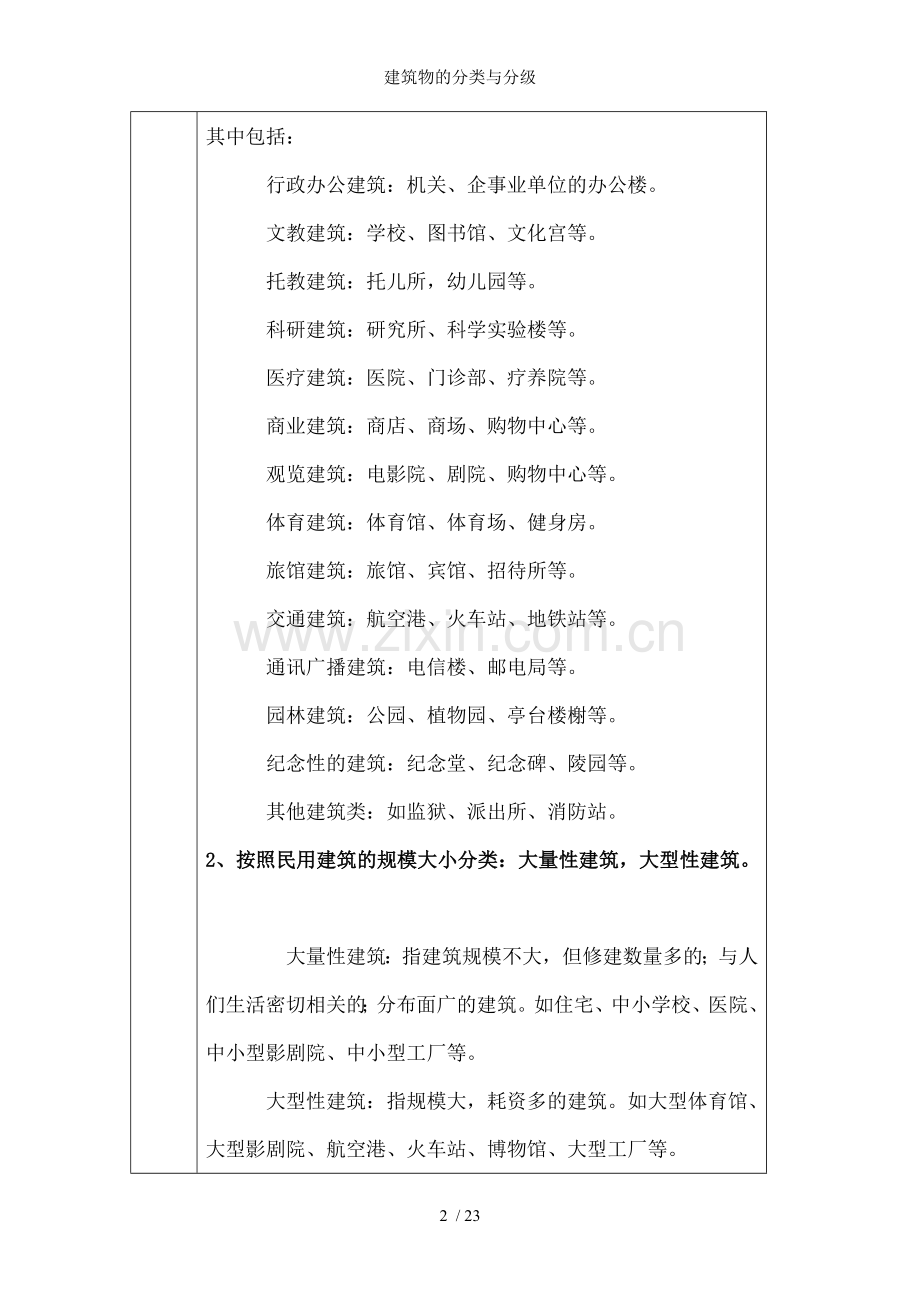

　　　公共建筑：主要是指提供人们进行各种社会活动的建筑物，其中包括：
　　　行政办公建筑：机关、企事业单位的办公楼。
　　　文教建筑：学校、图书馆、文化宫等。
　　　托教建筑：托儿所，幼儿园等。
　　　科研建筑：研究所、科学实验楼等。
　　　医疗建筑：医院、门诊部、疗养院等。
　　　商业建筑：商店、商场、购物中心等。
　　　观览建筑：电影院、剧院、购物中心等。
　　　体育建筑：体育馆、体育场、健身房。
　　　旅馆建筑：旅馆、宾馆、招待所等。
　　　交通建筑：航空港、火车站、地铁站等。
　　　通讯广播建筑：电信楼、邮电局等。
　　　园林建筑：公园、植物园、亭台楼榭等。
　　　纪念性的建筑：纪念堂、纪念碑、陵园等。
　　　其他建筑类：如监狱、派出所、消防站。
2、按照民用建筑的规模大小分类：大量性建筑，大型性建筑。
　　　　大量性建筑：指建筑规模不大，但修建数量多的；与人们生活密切相关的；分布面广的建筑。如住宅、中小学校、医院、中小型影剧院、中小型工厂等。
　　　大型性建筑：指规模大，耗资多的建筑。如大型体育馆、大型影剧院、航空港、火车站、博物馆、大型工厂等。
3、 按照民用建筑的层数分类：
低层建筑，多层建筑，中高层建筑，高层建筑，超高层。
　　　低层建筑：指１～３层建筑。
　　　多层建筑：指４～６层建筑。
　　　中高层建筑：指７～９层建筑。
　　　高层建筑：指１０层以上住宅。公共建筑与综合性建筑总高度超过24米为高层。
　　　超高层建筑：建筑物高度超过100米时，不论住宅或者公共建筑均为超高层。
4、按照主要承重结构材料分类：
木结构建筑，砖木结构建筑，砖混结构建筑，钢筋混凝土结构建筑，钢结构建筑，其他结构建筑。
　　　木结构：块材砌筑：钢筋混凝土： 钢结构： 其他结构：
二、建筑物的等级划分标准
　建筑物的等级一般按耐久性、耐火性、设计等级进行划分。
(一)按耐久性能划分：
耐久等级 耐久年限 　使用建筑物的重要性和规模大小
　　一 100年以上 适用于重要的建筑和高层建筑
　　二 50~100年 　适用于一般性建筑
　　三 25~50年 　适用于次要的建筑
　　四 15年以下 　适用于临时性建筑
(二)按耐火性能划分：表１－３建筑物耐火性等级表。
　　耐火等级：是衡量建筑物耐火程度的指标，它是由组成建筑物构件的燃烧性能和耐火极限的最低值所决定。
　　按耐火等级划分为四级，一级的耐火性能最好，四级最差。性能重要的或者规模宏大的或者具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般性的建筑按二、三级耐火等级设计；次要的或者临时建筑按四级耐火等级设计。耐火等级按耐火极限和燃烧性能这两个因素确定。
　燃烧性能：把构件的耐火性能分成非燃烧体、燃烧体、难燃烧体。
　　耐火极限：是指任一建筑构件在规定的耐火试验条件下，从受到火的作用时起，到失去支持能力；完整性被破坏；失去隔火作用时为止的这段时间，用小时表示。
建筑模数协调统一标准
建筑模数：
【定义】：
建筑模数（construction module） ，建筑设计中，为了实现建筑工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有一定的通用性和互换性，统一选定的协调建筑尺度的增值单位。建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并有互换性。我国建筑设计和施工中，必须遵循《建筑模数协调统一标准》（GBJ2-86）。
1、基本模数：基本模数的数值规定为l00mm，表示符号为M，即1M等于l00mm，整个建筑物或其中一部分以与建筑组合件的模数化尺寸均应是基本模数的倍数。
2、扩大模数：指基本模数的整倍数。扩大模数的基数应符合下列规定：
1）水平扩大模数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。
2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。
3、分模数：指整数除基本模数的数值。分模数的基数为M/10、M/5、M/2等3个，其相应的尺寸为10mm、20mm、50mm。
4、模数数列：指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸（模数数列的幅度与适用范围如下）。
1）水平基本模数的数列幅度为（1~20）M。主要适用于门窗洞口和构配件断面尺寸。
2）竖向基本模数的数列幅度为（1~36）M。主要适用于建筑物的层高、门窗洞口、构配件等尺寸。
3）水平扩大模数数列的幅度：3M为（3~75）M；6M为（6~96）M；12M为（12~120）M；15M为（15~120）M；30M为（30~360）M；60M为（60~360）M，必要时幅度不限。主要适用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。
4）竖向扩大模数数列的幅度不受限制。主要适用于建筑物的高度、层高、门窗洞口尺寸。
5）分模数数列的幅度。M/10为（1/10~2）M，M/5为（1/5~4）M；M/2为（1/2~10）M。主要适用于缝隙、构造节点、构配件断面尺寸。
　为了保证建筑制品、构配件等有关尺寸的统一协调，《建筑模数协调统一标准》规定了标志尺寸、构造尺寸、实际尺寸与其相互间的关系。
　　1.标志尺寸：用以标注建筑物定位轴线间的距离（如开间或柱距、进深或跨度、层高等）以与建筑构配件、建筑组合件、建筑制品、有关设备位置界限之间的尺寸。标志尺寸应符合模数数列的规定。
　　2.构造尺寸：是建筑构配件、建筑组合件、建筑制品等的设计尺寸，一般情况下标志尺寸减去缝隙为构造尺寸。缝隙尺寸应符合模数数列的规定。
　　3.实际尺寸：是建筑构配件、建筑组合件、建筑制品等生产制作后的实际尺寸。这一尺寸因生产误差造成与设计的构造尺寸有差值，这个差值应符合施工验收规范的规定。
三 建筑设计的内容、程序和依据
一.建筑设计的内容
建筑设计是建筑工程设计的一部分，建筑工程设计是指设计一幢建筑物或建筑群所要做的全部工作，包括建筑设计、结构设计和设备设计三个部分。其中建筑设计是“龙头”，它必须综合分析总体规划、地段与环境、建筑功能、气候、材料、施工水平、建筑经济以与建筑艺术等多方面因素，与结构、设备等各工种协调配合，贯彻国家和地方的有关政策、法规，才能做出完善的设计方案。
二.建筑设计程序
建筑设计一般按初步设计和施工图设计两个阶段进行。对于技术复杂的工程，不仅需要专业紧密配合，而且还要在施工图设计阶段之前增加技术设计阶段。
设计前的准备工作
（1）熟悉设计任务书
（2）收集设计基础资料
（3）设计前调查研究
初步设计阶段
（1）设计说明书
（2）设计图纸
（3）主要设备材料表
技术设计阶段
主要任务是在初步设计的基础上，进一步确定房屋各专业之间的技术问题。
为编辑施工图打下基础。
施工图设计阶段
（1）设计说明
（2）建筑总平面图
（3）各层平面图
（4）立面图
（5）剖面图
（6）构造节点详图
三 建筑设计的依据
1.使用功能
（1）人体尺寸和人体活动的所需要的空间尺度
（2）家具、设施的尺寸和使用它们的必要空间
2.自然条件
（1）气候条件
（2）地形、地质以与地震烈度
（3）水文条件
3.材料与施工技术
4.有关法规、法律
四 民用建筑的构造组成
一幢民用建筑一般是由基础、墙、楼板和地面层、楼梯、屋顶、门和窗等几部分组成。
一、基础：建筑最下部的承重构件，承担建筑的全部荷载，并下传给地基。
二、墙体和柱：墙体是建筑物的承重和围护构件。在框架承重结构中，柱是主要的竖向承重构件。
三、楼地层：是楼房建筑中的水平承重构件，包括底层地面和中间的楼板层。
四、楼梯：楼房建筑的垂直交通设施，供人们平时上下和紧急疏散时使用。
五、屋顶：是建筑顶部的承重和围护构件，一般由屋面、保温(隔热)层和承重结构三部分组成。
六、门窗：门主要用做内外交通联系与分隔房间，窗的主要作用是采光和通风，门窗属于非承重构件。
建筑的次要组成部分：附属的构件和配件，如阳台、雨篷、台阶、散水、通风道等。
五、影响建筑构造的因素
外界环境的影响
（1） 荷载作用的影响
（2）气候作用的影响
（3）各种人为因素的影响
建筑技术条件的影响
经济条件的影响
六、建筑构造设计的基本原则
1.满足建筑的各项使用功能的要求
2.有利于结构安全
3.适应当地的施工技术水平
4.适应建筑工业化的需要
5.做到经济合理
6.主意美观

教

学

过

程
七、定位轴线与其编号
·定位轴线是确定各构件相互位置的基准线
（定位轴线是确定建筑物主要结构或构件位置与标志尺寸的基准线
< ShowPositionControls="0" ShowControls="1" invokeURLs="-1" volume="50" AutoStart="0" ShowStatusBar="1">
·构配件的定位又分为水平面内的定位与竖向定位
一、砖墙的平面定位轴线
　　1.承重内墙的定位
　　2.承重外墙的定位
　　3.非承重内、外墙的定位
　　4.带壁柱的外墙定位
　　1)承重内墙的定位
　　使顶层墙身中线位于该墙的定位轴线上。

　　2)承重外墙的定位
　　承重外墙墙身的内墙皮距该墙的定位轴线间距为120mm。

　　3)非承重内、外墙的定位可以按与承重内、外墙的定位相同，也可使内墙皮与定位轴线重合。

4)带内、外壁柱外墙的定位既可以使墙身内皮与定位轴线重合，也可以使距墙身内皮120mm处与平面定位轴线重合。

二、变形缝处砖墙的平面定位
1.一侧为承重墙，一侧为墙垛
　　2.一侧为非承重墙，一侧为墙垛
　　3.两侧为承重墙
　　4.两侧均为非承重墙体

三、高低层分界处砖墙定位轴线
如高低层分界处有变形缝,按变形缝处理方法；如无变形缝，按图示方法定位。

四、低层框架结构砖墙的定位轴线
当低层为框架，上部为砖墙时，下层框架应与上部砖混结构的平面定位轴线相互对应。
五、砖墙的竖向定位
竖向定位的目的是确定构配件的竖向位置和竖向尺寸。其定位基准理解为房屋上某一水平平面。

　　常以楼层上表面作为本层的定位基准。

　　 常以楼层上表面作为本层的定位基准。
六、定位轴线的编号
横向定位轴线的编号应从左到右用阿拉伯数字注写。
纵向定位轴线的编号应自下而上用拉丁字母编写，其中I、O、Z不用于轴线编号，以免与1、2、0混淆。

如字母数字不够，可用AA、BA或A1、A2代替。
定位轴线也可以分区注写。“分区号-该区轴线号”。

附加轴线应用分数表示。

布
置
作
业
1. 建筑物是如何分类与分级的？
2. 简述建筑设计的程序。
3. 影响建筑构造的因素有哪些？
4. 定位轴线是如何确定的？如何编号？

课
堂
纪
律

教
学
后
记
