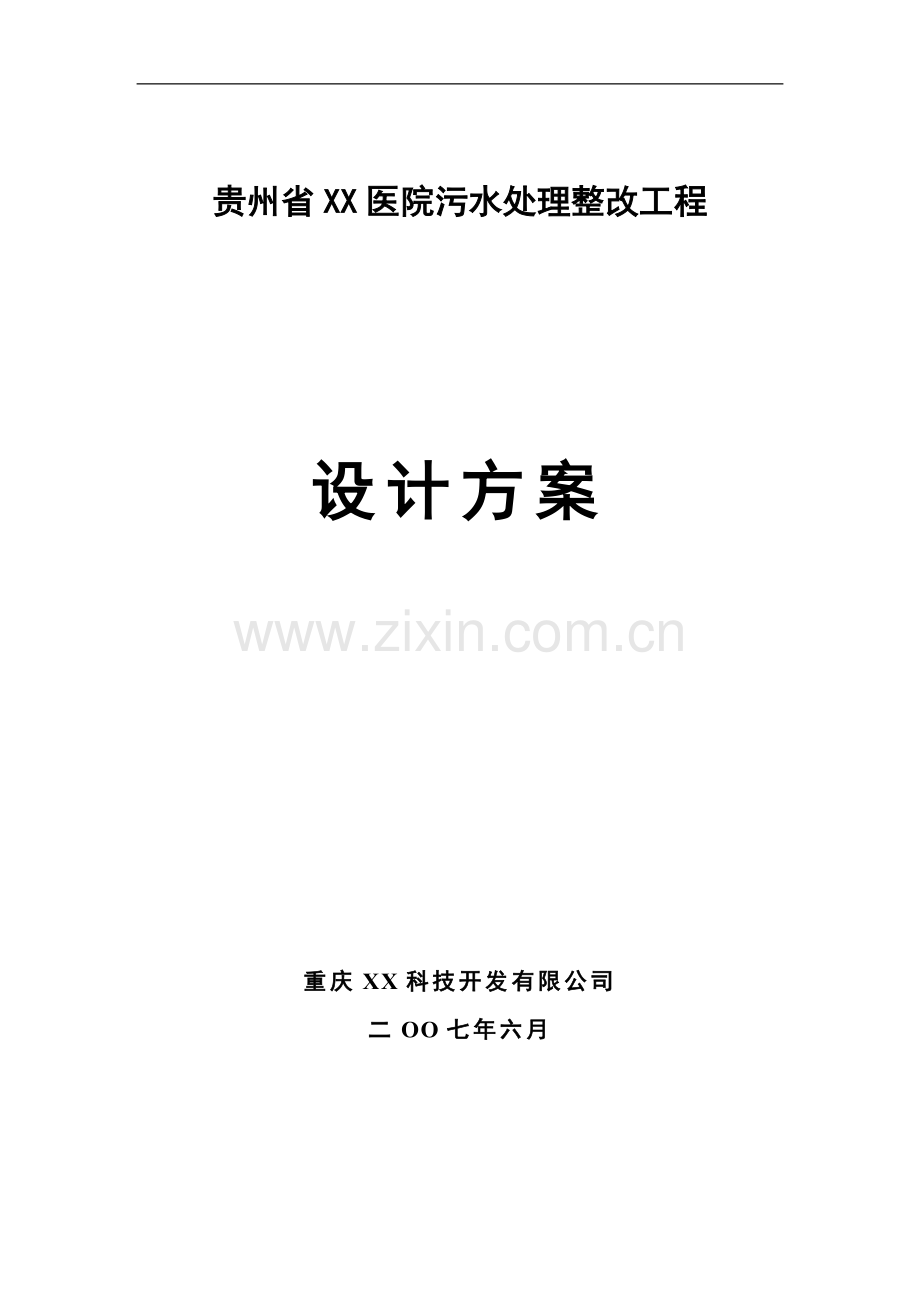

贵州省XX医院污水处理整改工程

设计方案

重庆XX科技开发有限公司
二OO七年六月

31
司
贵州省XX医院污水治理工程设计方案
目 录
1、概述 1
2、设计原则 1
3、设计标准和规范 2
4、水文地质、气象资料 3
5、设计水量、进水水质和排放标准 4
5.1设计水量 4
5.2进水水质 4
5.3排放标准 4
5.4设计内容 5
5.5 厂址选择 5
6、废水处理工艺方案 6
6.1污水处理路线主要工艺的比较和选择 6
6.2工艺流程 11
6.3污水处理工艺方案 12
7、主要构、建筑物与设备参数 17
7.1格栅（新建） 17
7.2调节池 18
7.3厌氧水解池 18
7.4 生物接触氧化池 19
7.5中心沉淀池 20
7.6 中间水池 20
7.7过滤器 20
7.8 消毒脱氯池 21
7.9清水池 21
7.10污泥池 21
7.11鼓风机房 21
7.12控制室 22
7.13值班室、加氯间、脱氯间、压滤机房 22
8、总图设计 22
8.1 站区平面设计 22
8.2 高程设计 23
8.3 站区内道路及绿化 23
8.4占地 23
9、建筑、结构设计 24
9.1建筑设计 24
9.2 结构设计 24
10、电气设计与自动控制 25
10.1 工程范围 25
10.2 供电方式 25
10.3 控制与保护 25
10.4 防雷与接地 25
10.5 照明设计 25
10.6 电气负荷计算 25
11、空调及通风设计 26
12、给排水设计 26
13、环境保护 26
13.1 污水处理站建成后对水环境的改善 26
13.2 二次污染防治 26
13.3 污水处理站处理效果的监测手段 27
14、劳动安全卫生 27
14.1 设计依据 27
14.2 本站主要职业危害因素 28
14.3 设计中采取的主要防范措施 28
15、节 能 28
16、组织机构及人员编制 28
16.1 组织机构 28
16.2 人员编制 29
16.3 技术管理 29
17、工期计划 30
18、工程报价 30
18.1 编制依据 30
18.2工程概算 30
19、运行成本分析 33
19.1电耗 33
19.2人工费 34
19.3.药剂消耗费 34
19.4.节约水费 34
19.5. 总运行成本 34
20、效益分析 35
21、人员培训 35

1、概述
一般医院污水由来自住院部、门诊室、实（化）验室、食堂、浴室、卫生间、试剂室、洗衣房等场所排放的污水组成。该污水是一种中低浓度污水，水质与一般生活污水类似，其中除含有有机的和无机的污染物，如各种药物、消毒剂、解剖遗弃物等污染物，还含有大量病菌、病毒和寄生虫，成份较为复杂。该废水如未经处理而直接排入水体，会对周围水域及土壤等造成较严重的污染，从而危害人们的日常生活。
XX医院是XX地区最大的综合性医院，医院设有预设门诊、内科、外科、化验室、检验室、手术室、实验室、检查室及病房楼等设施，现有病床床位700张（因为医院人流量较大，病床加至1000张），在建医院外科大楼和预建内科大楼病床预计增加1000张，在建大楼和预建大楼投入使用后，预计XX医院病床共2000张，按照国家规范要求，结合甲方实际情况，医院病区（病房、门诊、附属设施）污水，日排污水总量约2000吨。
医院原建有一套日处理800吨的污水处理设施，污水经消毒处理后排入城市下水道，消毒方式采用次氯酸钠虹吸加药，经过近多年运转，污水处理站的水处理设备已落后陈旧，消毒设备不能正常运行，目前已经给医院污水处理工作带来一定难度，加上即将投入使用的外科大楼，现有污水处理设施不能满足医院污水处理的需求，根据医院环保部门的要求，结合医院的统一规划，本方案按照将现有污水处理设施废置，在废置的污水处理站旁边重建病区污水处理站。设计日处理污水总量约2000吨，时变化系数取1.2。
因此，根据国家环境保护法及相关法律法规，结合该医院污水处理的特点和地理条件，在深入了解原有污水处理站各工艺单元的布局和该项目的现场实际情况的基础上，参照同类医院的污水水质水量变化的情况，我公司特为该污水治理项目提供如下污水治理技术方案。
2、设计原则
1）遵守国家对环境保护、医院污水治理的制定的法规、标准及规范，服从医院的总体规划，执行各种相关的标准和规定。
2）因地制宜地选用污水处理工艺，做到技术先进、实用、安全可靠、处理效果稳定，经处理后水质达标，并尽量减少占地面积。
3）在达标排放的基础上，在供水日趋紧张，用水费用不断上涨的情况下，考虑中水回用。
4）尽可能地减少污水处理站对周围环境的不良影响，防止二次污染。
5）适当地考虑自动化操作，以简化操作管理和减轻工人的劳动强度，并易于维护保养。
6）节约能源，最大限度降低运行费用，工程投资少，占地面积小，见效快。
7）尽量采用新材料、新产品以延长设备的使用寿命。
3、设计标准和规范
1）. 《医疗机构水污染物排放标准》（GB18466-2005）；
2）. 《医院污水处理设计规范》（CECS07：88）；
3）. 《室外排水设计规范》(GBJ14-87，1997年版)；
4）. 《建筑给水排水设计规范》（GBJ15-88）；
5）. 《城市区域环境噪音标准》（GB3096-93）
6）. 《给排水工程结构设计规范》（GBJ69--84）
7）. 《生活杂用水水质标准》（GJ25.1-89）
8）. 《建筑中水设计规范》（CESS30：91）
9）.《总图制图标准》(GBJ103-87)；
10）.《厂矿道路设计规范》(GBJ22-87)；
11）.《泵站设计规范》(GB/T50265-97)；
12）.《建筑抗震设计规范》(GBJ11-89)；
13）.《给水排水工程结构设计规范》(GBJ69-84)；
14）.《混凝土结构设计规范》(GBJ10-89)；
15）.《砌体结构设计规范》(GBJ3-88)；
16）.《建筑地基基础设计规范》(GBJ7-89)；
17）.《建筑设计防火规范》(GBJ16-87)；
18）.《构筑物抗震设计规范》（GBJ50191-92）；
19）.《室外给水排水和煤气热力工程抗震设计规范》(GB50032-91)；
20）.《污水泵站设计规程》(DBJ08-23-91)；
21）.《建筑地面设计规范》(GBJ50037-96)；
22）.《工业企业噪音控制设计规范》(GBJ.87-85)；
23）.《地下工程防水技术规程》(GBJ108-87)；
24）.《建筑灭火器配置设计规范》(GBJ140-90)；
25）.《屋面工程技术规程》(GB50207-94)；
26）.《工业企业总平面设计规范》(GB50187-93)；
27）.《民用建筑设计通则》(JGJ37-87)；
28）.《民用建筑电气设计规范》(JGJ16-92)；
29）.《供电系统设计规范》(GB50052-95)；
30）.《低压配电设计规范》(GB50054-95)；
31）.《电动装置的继电保护和自动装置设计规范》(GB50060-92)；
32）.《工业建筑防腐蚀设计规范》(GB50046-95)；
33）.《地面水环境质量标准》(GB3838-88)；
34）.《污水综合排放标准》(GB8978-1996)；
35）.《房屋建筑制图统一标准》(GBJ1-86)；
36）.《建筑模数协调统一标准》(GBJ2-86)；
37）.《厂房建筑模数协调标准》(GBJ6-86)；
38）.《建筑制图标准》(GBJ104-87)；
39）.《民用建筑隔音设计标准》(GBJ118-88)。
4、水文地质、气象资料
XX县境属亚热带季风气候区，年均气温14.7℃，终年温凉湿润，冬无严寒，夏无酷暑，气候宜人，年均降水量1200毫米，年均日照1146.9小时，无霜期270天。县境内冬季、秋末、春初，受西伯利亚南下冷空气影响，风向多为偏北风，因地貌复杂多变，地面风主要是东北风，从春末至夏季，西太平洋暖湿气流北向西伸，南下冷空气变暖减弱，主要风向为偏南风或东南风。年平均相对湿度在82％左右，年平均蒸发量1150毫米。

8
粪大肠菌群数
≤500
MPN/L
9
总余氯
≤0.5
mg/l
10
色度
≤30
倍
11
阴离子表面活性剂
≤5
mg/l
12
挥发酚
≤0.5
mg/l
13
总氰化物
≤0.5
mg/l
14
总汞
≤0.5
mg/l
15
总镉
≤0.1
mg/l
16
总砷
≤0.5
mg/l
17
总铬
≤1.5
mg/l
18
六价铬
≤0.5
mg/l
19
总铅
≤1.0
mg/l
20
总银
≤0.5
mg/l
21
总A(Bq/L)
1
mg/l
22
总B(Bq/L)
10
mg/l
23
肠道致病菌
不得检出

24
肠道病毒
不得检出

5.4设计内容
根据设计水量和进水与出水水质，确定本污水处理站的设计方案，其内容包括污水处理工艺、建筑物外形尺寸和设备选型设计等。
5.5 厂址选择
⑴ 站址应位于城区的下风向，以减少对周围环境的影响。
⑵ 站址应选在站区的较低处，以便于管道铺设，排水顺畅，无需增设提升泵站，降低管网工程造价和运行费用。
⑶ 周围有可拓用的土地，有利于污水处理站的扩建。
⑷ 站址应不受洪水威胁，至少保持在20年一遇洪水位以上。
⑸ 站址应有较好的地质条件。
⑹ 站区应有较好的供电、供水条件和设施，要有较好的三通一平基础。
6、废水处理工艺方案
6.1污水处理路线主要工艺的比较和选择
医院污水从广义上讲是属于生活污水溶解性CODcr与BOD5均较高，BOD:COD的比值>0.3，宜采用生化处理工艺。
生化处理工艺具有以下优点：
l 处理效率高；
l 运行费用低；
l 产泥量少，不产生二次污染。
该类医院污水传统生化处理工艺主要有无能耗的厌氧处理工艺、厌氧水解酸化处理工艺和有能耗的好氧生物接触氧化处理工艺、好氧SBR处理工艺。
厌氧生化处理工艺
是指在无分子氧条件下通过厌氧微生物的作用，将废水中的各种复杂有机物分解转化为甲烷和二氧化碳等物质的过程，该工艺可用于中高浓度的有机废水处理。厌氧生化处理的典型工艺为UASB（上流式厌氧污泥床）工艺，该工艺在国内外有较多的成功实例。
厌氧生化法主要有以下优点：
l 应用范围广；
l 能耗低；
l 负荷高；
l 剩余污泥量少；
l 厌氧活性污泥可以长期存放，在停止运行一段时间后可迅速启动。
但是厌氧生化法也存在以下缺点：
l 厌氧微生物增殖缓慢，因而调试启动时间长，一般需要3-6个月时间；
l 出水往往达不到排放标准，需进一步处理；
l 厌氧处理系统操作控制因素较复杂；
l 产生甲烷气体为易爆气体，若不加以利用，安全设置要求较高；易产生硫化物，引起较大异味，造成空气污染。
厌氧水解酸化处理工艺
该工艺可用于中低浓度的有机废水、生活污水处理。
污水厌氧消化反应由以下三个阶段组成：
1）水解阶段：在水解和发酵细菌的作用下，大分子物质如碳水化合物、蛋白质与脂肪水解和发酵转化为小分子物质如单糖、氨基酸、脂肪酸、甘油及二氧化碳等，固体物质水解为可溶性物质。
2）酸化阶段：在产氢产乙酸菌的作用下，把第一阶段的产物转化为氢、二氧化碳和乙酸。
3）产甲烷阶段：通过两组生理不同的产甲烷菌的作用，将乙酸和氢与二氧化碳转化为甲烷。
厌氧水解酸化处理工艺主要有以下优点：
l 本装置可使大分子的有机物水解为容易生物降解的小分子物质并且去除一部分有机物；
l 本装置采用较短停留时间，使厌氧反应发生在水解、酸化阶段，抑制产甲烷菌的活性，只产生少量气体，为本装置安全运行提供了可靠的保证；
l 本装置可置于地下，将厌氧处理所产生的少量问题由导气管排出，这样就不存在臭气问题和燃烧爆炸的危险；
l 操作较为简单。
但是厌氧生化法也存在以下缺点：
l 厌氧微生物增殖缓慢，因而调试启动时间长；
l 出水往往达不到排放标准，需进一步进行好氧处理；
好氧生物接触氧化处理工艺
污水经厌氧处理后，进入生物接触氧化池。生物接触氧化法是一种介于活性污泥法和生物滤池之间的生物膜法工艺，接触氧化池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是以絮状悬浮生长于水中，因此它兼有活性污泥法和生物滤池的特点。
本装置中，污水经过厌氧生化反应，污水中部分有机污染物被厌氧菌分解或去除，然后污水进入生物接触氧化池。池中设有半软性填料（即以硬性塑料为支架，上面缚以软性纤维），它可以防止生物膜生长后纤维结成球状后减小填料的比表面积。对水解酸化池中未分解完全的大分子有机物进一步处理，并滤掉大部分悬浮物，最后污水进入。生物接触氧化池后设一斜管沉淀池，截留随水流出的生物膜及悬浮污泥。
生物接触氧化系统的曝气装置设在填料底部，采用鼓风曝气系统，这样可以增加有效容积，填料层间紊流激烈，生物膜更新快，活性高，不易堵塞。该工艺可用于冲击负荷较低的中低浓度的有机废水处理。
生物接触氧化法工艺的优点主要有：
l 由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积的生物量都高于活性污泥法曝气池和生物滤池，因此生物接触氧化池具有较高的容积负荷；
l 由于相当一部分微生物附着生长在填料表面，生物接触氧化法不需要设有污泥回流系统，也不存在污泥膨胀问题，运行管理简便；
l 由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力。
l 采用的半软性填料，由变性聚乙烯塑料制成，既具有一定的刚性，也具有一定的柔性，能保持一定的形状，同时又有一定的变形能力。具有良好的传质效果，对有机物去除效果高，耐腐蚀，不堵塞，易于安装，易于挂膜。
l 操作简单、设备较易维修，运行方便，易于维护管理，不产生污泥膨胀现象，也不产生滤池蝇。
l 生物接触氧化处理技术具有多种净化功能，除有效地去除有机污染物外，对脱氮和除磷也有一定的效果。
l 由于采用了前置厌氧水解池，形成厌氧——好氧除磷脱氮工艺，具有一定的脱氮除磷作用。
生物脱氮过程由硝化和反硝化两步完成。硝化是将氨氮氧化成硝酸盐，在好氧条件下完成。反硝化是将硝酸盐还原成氮气从水中脱出，在缺氧条件（无分子氧但有硝酸盐态氧）下和具有有机物供给反硝化菌碳能源时才能完成。因此传统的生物脱氮为硝化—反硝化工艺，在反硝化前要投加有机化学药剂，流程复杂，构筑物多。
前置反硝化脱氮技术，先将污水引入缺氧段，在其中以污水中的有机物作为碳能源，对硝酸盐进行反硝化脱氮，有机物得到初步降解；然后进入段，在其中有机物进一步降解和氨氮的硝化，并将好氧段硝化后的出水混合液回流至缺氧段，为缺氧段提供足够的硝酸盐进行反硝化；在段后仍设二沉池，沉淀污泥回流至好氧段以保证充分的微生物理。
生物除磷流程由厌氧段（无分子氧和硝酸盐态氧）、好氧段和二沉池组成。活性污泥中的一些细菌具有在厌氧条件下释放磷和在好氧条件下过量吸收磷的特点，通过排放富磷剩余污泥将磷从水中去除。
生物接触氧化法工艺的缺点主要有：
l 微生物增殖较为缓慢，因而调试启动时间较长；
l 系统停止运行较长时间再启动较为缓慢。
好氧SBR处理工艺
在序批式反应器系统（Sequencing Batch Reactor简称SBR法）中，曝气池、二沉池合二为一，在单一反应池内利用活性污泥完成污水的生物处理和固液分离，SBR是污水活性污泥生化处理系统的先驱，然而直到最近几年随着监控与测试技术的飞速发展，这一技术才得以完全更新并被美国环境保护署（US EPA）推荐为一项低投资、高效益的环境处理新技术。本工艺可用于冲击负荷较高的中低浓度的有机废水处理。
SBR工艺主体构筑物由SBR反应池组成，SBR反应池的运行操作由进水、反应、沉淀、滗水和待机五个阶段组成。
l 进水期：污水进入反应池。
l 反应期：污水进入反应池中发生生化反应，在这阶段可以只混合不曝气，或既混合又曝气，使污水处在反复的好氧—缺氧中，反应期的长短一般由进水水质及所要求的处理程度而定。
l 沉降期：在此阶段反应器内混合液进行固液分离，因该阶段在完全静止条件下进行，表面水力和固体负荷低，沉淀效率高于一般沉淀池的沉淀效率。
l 排水期：当沉淀阶段结束，设置在反应池末端的滗水器开动，将上清液缓缓滗出池外，当池水位降到低水位时停止滗水。
l 待机期：故滗水完成后两周期间闲置时间就是待机期，该阶段可视污水的水质、水量和处理要求决定其长短或取消。在此阶段可以从反应池排除剩余活性污泥。反应池排出的剩余污泥泥龄长，已基本稳定。
SBR法与其它活性污泥处理技术比较有以下优点：
l SBR系统以一组反应池取代了传统方法及其它变型方法中的初次沉淀池、曝气池及二次沉淀池，整体结构紧凑简单，无需复杂的管线传输。
l SBR反应池具有调节池均质的作用，可最大限度地承受高峰BOD5浓度及有毒化学物质对系统的影响。
l 在污水流量低于设计值时，SBR系统可以调节液位计的设定值使用反应池部分容积，或调节反应时间，从而避免了不必要的电耗。其它生物处理方法则无这样的功能。
l 因为对于每个反应单体而言出水是间断的，在高负荷时活性污泥不会流失，因而可以保持SBR系统在高负荷时的处理效率。而其它的生物处理方法在高流量负荷时经常会出现活性污泥流失的问题。
l SBR在固液分离时整体水体接近完全静止状态，不会发生短流现象，同时，在沉淀阶段整个SBR反应池容积都用于固液分离，较小的活性污泥颗粒都可得到有效的固液分离。
l 易产生污泥膨胀的丝状细菌在SBR反应池中因反应条件的不断的循环变化而得到有效的抑制。而污泥膨胀问题是其它活性污泥方法中很常见且很难控制的问题之一。
但是SBR法也存在以下缺点：
l 微生物增殖较为缓慢，因而调试启动时间长；
l 处理系统操作控制因素较复杂；
l 构筑物占地面积较大，造价较高，不利于地埋；
本方案医院污水中污染物浓度较低，水质、水量变化不大，对后段处理工艺的冲击负荷较小，因此，从工程投资、占地面积、工艺成熟性、处理效果、拟改扩建的该污水处理站的现场实际情况、运行稳定性和可操作性等多方面综合考虑，本项目生化处理工艺拟采用的厌氧和好氧的相结合的水解酸化+生物接触氧化的污水处理工艺。
6.2工艺流程
工艺流程图：

工艺流程简述：
医院污水流出后，经过格栅，滤出棉团、废渣、纸屑等大颗粒物质后，进入调节池，调节池的主要作用是对污水的水质和水量进行调节均化，使后续的工艺免受其冲击负荷，出水经污水泵打入厌氧水解池。通过控制水解池的停留时间，使发生在水解和酸化阶段，将大分子的难降解的有机物水解为小分子的有机物，提高污水处理效率。生物接触氧化池里面填有半软性填料，大部分的污染物质在生物接触氧化池内得到去除，其后接斜管沉淀池，斜管沉淀池产生的污泥部分回流回调节池，部分自流回污泥池，通过厢式压滤机进行污泥干化，干污泥消毒后外运处理和处置，滤出水回调节池进行再处理。沉淀池的出水进入中间水池，再泵入过滤器，通过过滤器的过滤作用后流入消毒脱氯池，用二氧化氯进行消毒，消毒后采用还原剂Na2S2O3脱氯。废水经消毒脱氯后，达到排放标准排放或回用作院方冲洗用水。在主体污水处理系统发生故障或设备检修时，废水可通过超越管线由调节池直接进入消毒池消毒后外排。
污水在线监控系统可根据污水处理系统设备的运行状况和出水流量产生数据，并根据需要，预留联网监控空间，为以后上传到XX环保局，实现对医院污水处理的适时监控留接口。
6.3污水处理工艺方案
6.3.1水质分析及工艺选择
医院污水从广义上讲是属于生活污水，但是医院污水的特点是含有病原菌，因此其技术重点是把好消毒关。而且，对于医院废水而言，一般都含有对生物细菌有抑制作用和难以生物降解的药物成份，因此可以考虑采用前面放置厌氧处理的工艺，先将难降解的有机物水解。而且在供水日趋紧张，供水价格不断上涨的今天，有必要对出水进行污水回用。综合以上考虑本方案拟采用低能耗的厌氧水解+生物接触氧化法为主体，经过过滤、消毒、脱氯后，出水达到《医疗机构水污染物排放标准》（GB18466-2005）一级排放标准，出水达标排放或回用于医院作冲洗水。
6.3.2污水处理工艺说明
1）．污水水解酸化工艺
水解酸化是在池内充填填料，从调节池来的污水浸没全部填料，并以一定的流速流经填料。水解酸化工艺是利用水解产酸菌可以迅速降解水中有机物的特点，形成以水解产酸菌为主的上流式污泥床，从而去除有机物并将水中难降解的大分子有机物转化为小分子有机物，并将固形有机物转化为溶解性有机物，进一步提高废水的生物可降解性和提高生化处理效率。
2）．污水生物接触氧化工艺
生物接触氧化处理技术的实质之一是在池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢功能的作用下，污水中有机污染物得到去除，污水得到净化，因此，生物接触氧化处理技术，又称为“淹没式生物滤池”。
生物接触氧化处理技术的另一项技术实质是采用与曝气池相同的曝气方法，向微生物提供其所需要的氧，并起到搅拌与混合作用，这样，这种技术又相当于在曝气池内充填供微生物栖息的填料，因此，又称为“接触氧化法”。
因本处理系统的构筑物基本埋于地下，通过罗茨鼓风机和O2BG型曝气机对生物接触氧化工艺曝气供氧的优缺点对照，按照维修方便的原则，并在考虑了运行成本的的前提下，本生物接触氧化工艺的曝气拟采用罗茨鼓风机供氧的方式。
罗茨鼓风机曝气的特点如下：
①、高效率溶氧：独特的吸气室设计，吸入空气量多，与水混合均匀，产生气泡细小且量多，溶氧率高，曝气性能稳定。
②、充分的搅拌：空气流冲击水形成强烈的气水紊流喷射，使氧在水中转移效率高，同时达到良好的搅拌效果，可保证水气泥（活性污泥）良好混合，保持活性污泥悬浮必须之流速，提高了曝气池的容积利用率。
③、系统简单、性能可靠：本机只需风机房和安装空气管路系统，系统简单，结构简单，无堵塞现象。由于水不经机体内部，对水体SS无要求。运行可靠。
3）、消毒处理
医院污水经生化处理后，除部分细菌随污泥沉淀下来外，大部分大肠杆菌、粪便链球菌等致病菌仍然存在污水中，必须进行消毒处理。
目前，医院污水的消毒方式很多，如液氯法、臭氧法、次氯酸钠法二氧化氯法等。虽然次氯酸钠法具有投配方便、价格低廉等优点，但是会与水中某些有机物结合生成有致癌作用的有机卤化物。而二氧化氯是公认的最佳消毒剂，其杀菌效果好，是次氯酸钠的理想替代产品。本系统采用二氧化氯法进行消毒。消毒池采用折流式隔板装置的接触方式，以提高接触面积，取得较好的消毒效果。
4）、污泥处置
根据《医疗机构水污染物排放标准》（GB18466-2005）的规定，医院污水的污泥必须按危险废物进行处理和处置。
5）、脱氯处置
在医院污水消毒工艺中，为保证消毒杀菌能力，达到消除病毒、细菌的效果，要求接触时间不小于1小时，总余氯量为4-6mg/l，但是按照污水综合排放标准GB8978-96的一级标准规定：出水余氯应小于0.5mg/l，因此必须再进行脱氯处理。本方案在消毒池的后面接脱氯池，采用还原剂Na2S2O3脱氯，以保证脱氯后总余氯指标达到排放标准，Na2S2O3的投加量为10g/m3污水。
6）、污水回用
本着污水资源化的原则，方案考虑处理后的部分污水回用于洗车、冲地、冲厕，以取得明显的经济效益和社会效益。污水回用可带有经济效益，但对操作人员的素质等有很高的要求。若操作人员素质不高，回用水中余氯较高或者消毒剂的用量不足，水中的病菌未能有效消灭，可给周边环境带来危害。因此，中水回用问题应谨慎，可与业主方协商后再定。
7）、其他处理
医院内如有下列其他医院废水，应进行如下处理：
a 低放射性废水应经衰变池处理。
b 洗相室废液应回收银，并对废液进行处理。
c口腔科含汞废水应进行除汞处理。
d检验室废水应根据使用化学品的性质单独收集，单独处理。
e含油废水应设置隔油池处理。
6.3.3污水处理站废气处理
本处理系统处于地下，各构筑物排出的废气如不及时排出，会引起危险，如废气排放口设置得不合理，又会对周边的环境造成污染。
本次方案设计中，拟在每个构筑物的盖板上设置φ100导气管，在相互连接后把各管道合并到一根主钢管上，并把此管道接入院方规划的排气系统中，或就近接引入附近楼房废气井道，高空稀释排放。
污泥脱水车间和加氯加药间设轴流风机，保证建筑物内的空气畅通。
6.3.4污水在线监控系统
根据国家和贵州省的要求，如果需在污水处理工程安装在线监控系统，以对医院污水处理进行适时在线监控。
本方案在线监测系统简介如下：
1）总体结构
如下图所示，系统分为三个层次：中心监控层、网络传输层、现场层

监控层是区县监控中心部分，完成对各个污染源进行集中的监控、数据处理、信息发布的功能。
网络传输层是移动通信和互联网部分，用于提供数采记录传输仪到监控中心的通信。
现场层是数采记录传输仪及其下挂仪器的总称。现场层的核心是数采记录传输仪，它通过下面挂接不同的计量、分析、传感设备，采集治污设施运行状态和各种定量数据，在本机内部长期存储采集到的数据，并将实时数据传输给监控中心。
2）系统功能
a实时数据采集
根据环境监测部门在不同条件下的不同监测要求，结合各污染源的工艺流程和生产规模，可以从数据采集入手，设计经济、准确、稳定的在线监控方案。
b数据记录
PSM1000使用的存储设备为xD-Picture卡，存储数据可靠，容量多达128M字节。以存储污水处理系统的进口瞬时流量、进口累积流量、出口瞬时流量、出口累积流量、污水提升泵状态、１＃加药泵状态、２＃加药泵状态为例，若存储间隔为15秒，可存储时间达1年，若间隔为3分钟，则可达16年之久。
环保监察部门可使用网络线直接连接工厂现场的PSM1000仪器，读取并显示仪器中记录的所有历史数据。
c数据传输
PSM v1.0 的数据传输使用VPN通道进行数据传输。目前支持PPTP和L2TP两种传输协议。服务器端，采用硬件VPN服务器，为每个污染企业设立一个独立通道。
在企业现场端，支持多种无线拨号和VPN客户端设备。所选各型设备具有断线重连功能。应用层的通信格式，遵照总局《污染源在线自动监控（监测）系统数据传输标准》编制。
d数据查询
本系统所采集的数据，存储于大型数据库中。数据库系统采用政府部门中广泛使用的MS SQL Server 2000。数据库安全性强，在受控状态下共享数据方便。
数据传输、存储和使用，严格执行《污染源在线自动监控（监测）系统数据传输和联网技术规范》。
数据查询界面是全WEB界面，使用上网浏览的方式进行查询。
6.3.5本工艺突出特点
1） 此工艺能耗小，除在水解池前设置的污水提升泵和曝气鼓风机外，基本上没有能量消耗。此工艺技术先进，运行成本低，具有节能，减少运行时间，减少人员班次和劳动强度等优点，适合于医院污水处理。
2） 通过设置水解酸化池，提高污染物的去除率；生物接触氧化池水流属于完全混合型，能有效抵抗水质、水量变化的冲击负荷，提高处理装置运行的稳定性。由于采用了前置厌氧水解池，形成厌氧——好氧除磷脱氮工艺，具有较好的脱氮除磷作用。
3）本系统在过滤过程中，大部分的SS被去除，大部分出水后进行消毒，可减少消毒用药。
4）本装置考虑了污水出水回用，在供水日趋紧张，用水费用不断上涨的今天，具有现实意义和示范作用。
5） 本装置建于绿化带、道路、停车场或其他零星的地面以下，不占建设用地，地面可利用，投资低，一次投入永久受益。
6） 本处理系统处于地下，在厌氧水解时产生极少量气体经导气管与大气联通，装置内无压力，不存在燃烧爆炸的可能性。
7） 由于污水在好氧处理前面设置了一个厌氧水解（酸化）池，剩余污泥量很少。
8） 本装置采用先进、成熟的组合工艺，处理后排放指标达到国家排放标准。
9） 本装置结构紧凑，占地面积小，一体化程度高，投资省。
6.3.6处理效果表

处理单元名称
CODcr
(mg/L)
BOD5
(mg/L)
SS
(mg/L)
动 植
物 油(mg/L)
氨氮(mg/L)
进水
450
200
200
50
50
水解池
去除率
30%
30%
30%
30 %
30 %
出水
315
140
140
35
35
生物接触氧化池
去除率
75%
85%
10 %
60%
65%
出水
78.8
21
126
14
12.3
斜管沉淀池
去除率
10%
10%
70 %
50 %
5 %
出水
70.9
19
37.8
7
11.6
过滤器
去除率
10%
5 %
50 %
50 %

出水
63.9
18
18.9
3.5

消毒池
去除率
10%
5 %

出水
57.5
17.1

脱氯池
去除率
5%

出水
54.6

排出水质
57.5
17.1
18.9
3.5
11.6
最高充许排放
浓 度
60
20
20
5
15

7、主要构、建筑物与设备参数
本方案在考虑充分利用原有污水处理站已有构、建筑物的基础上，对整个污水处理站进行了较为具体的规划。
7.1格栅（新建）
格栅主要用于拦截较大的悬浮物或漂浮物。安装在废水渠道上，用以截留，以便减轻后续处理构筑物的处理负荷，并使之正常运行。
在进入调节池前设格栅井，内设机械格栅1台和人工格栅1台（备用）。
数量 ： 1座
格栅井尺寸：2.0m×4.0m×3.0m
结构 ：钢筋混凝土
最大流量 ：100m3/h
格栅宽度 ：B=600mm
栅条间隙 ：b=5mm
格栅倾角 ：75°
主要设备
LHG-600机械格栅（1台）
电机功率 ：0.37kW
人工格栅 1台
栅条间距10 mm。
手动闸门：DN600×600mm
1台

7.2调节池
污水排入调节池进行水量调节。调节池所选用的潜水排污泵具有高效、防缠绕、无堵塞、自动藕合、高可靠性和自动控制等优点，该泵可通过固定导杆很方便的提升至地面，维修保养非常方便。并可简化结构和土建工程量，节省工程造价，改善工作环境。
数 量 ： 1座
设计流量 ： 100m3/h
停留时间 ： 6.0h
单池尺寸 ： 9.0×15.0×5.0m
有效容积 ： 600m3
主要设备
提 升 泵： 80WQ40-15-4 3台（二用一备）
功 率： 4.0 kW
浮球液位计：3套
提升泵与液位计联动，高水位时泵启动，低水位时泵停止。
7.3厌氧水解池
数 量 ： 1座
设计流量 ： 100m3/h
停留时间HRT ： 3.5h
单池尺寸 ： 9×9×5m
有效容积 ： 360m3
超高 ： 0.5m
结构形式 ： 钢筋混凝土
主要设备
排泥系统 1套
布水系统 1套
φ150弹性立体填料 120m3
填料支架 1套
集水堰 10m
厌氧水解池所产生的气体由导气管排出，没有燃烧和爆炸的危险。
7.4 生物接触氧化池
该构筑物是整个工艺的关键，结合了活性污泥法和生物膜法的优点，不用污泥回流，抗冲击负荷能力强，容积负荷高。内填半软性填料，该填料挂膜容易，运行效果稳定。内填Φ150的半软性填料，曝气设备采用罗茨鼓风机。
数 量 ： 1座
设计流量 ： 100m3/h
停留时间 ： 6.5h
有效容积 ： 650m3
池体尺寸 ： 9.0×16×5m
超高 ： 0.5m
BOD5负荷 ： 0.5Kg BOD5 /m3·d
结构形式 ： 钢筋混凝土
主要设备
管道系统 1套
微孔曝气器 288套
φ150组合填料 216m3
填料安装支架 1套
集水堰 10.0m
排泥系统 1套
7.5中心沉淀池
中心沉淀池主要用于沉淀污泥
设计流量 ： 100m3/h
数量 ： 1座
表面负荷 ： 2.0m3/ (m2·h)
单池尺寸 ： 7.5m×7.5m×6m
超高 ： 0.5m
结构 ： 钢筋混凝土
主要设备
中心沉淀管 一套
斜管 50m3
安装支架 1套
集水堰 40m
7.6 中间水池
尺寸：3.0×4×5m
钢筋混凝土结构。
主要设备
提 升 泵：80WQ60-25-7 3台（两用一备）
浮球液位计：3套
7.7过滤器
纤维球过滤器。用于去除微小悬浮物。
主要设备有：φ2400过滤器
数量：1套
过滤速度：30m/h
配反冲洗泵。
7.8 消毒脱氯池
消毒池主要用于消毒，对细菌进行氧化破坏机体。采用二氧化氯作为消毒剂，消毒池采用竖流式隔板装置，废水经消毒池消毒后出水进入脱氯池，在脱氯池加入还原剂Na2S2O3脱氯。
水力停留时间HRT： 2.5h
建筑尺寸 ： 5.0×12×5m
有效容积 ： 250m3
7.9清水池
贮存回用水，以备用于洗车、冲厕、冲地、绿化等或废水在此达标排放。
尺寸：3.0×3.0×5m
钢筋混凝土结构。
配套设备：回用水提升泵
型号规格：50WQ10-10-1 两台（一用一备）
7.10污泥池
各池污泥自流进入污泥池，污泥池上清液回流至调节池。污泥由污泥脱水系统进行处理。
尺寸：3.5×3.5×5m
结构： 钢筋混凝土
7.11鼓风机房
机房里面放置罗茨鼓风机。在生物接触氧化处理中，好氧微生物在氧化分解有机物时要消耗的溶解氧，因而需要向污水中及时补充溶解氧。采用微孔曝气器，氧的转移率为25%-30%。
砖混结构
风机选用3台罗茨鼓风机，二用一备，性能参数：转速1100r/min，流量8.3m3/min。功率6KW，压力0.06MPa。
该类型鼓风机具有噪音底，整机震动小，使用寿命长，节能且结构简单，保养维修方便的优点。
7.12控制室
控制室设配电、控制系统（含污水在线监控系统）。
砖混结构
7.13值班室、加氯间、脱氯间、压滤机房
值班室、加氯间、脱氯间、压滤机房由原有建筑物改建而成，其具体尺寸见原污水处理站建筑物。
主要设备
