套筒滚子链规格型号.doc

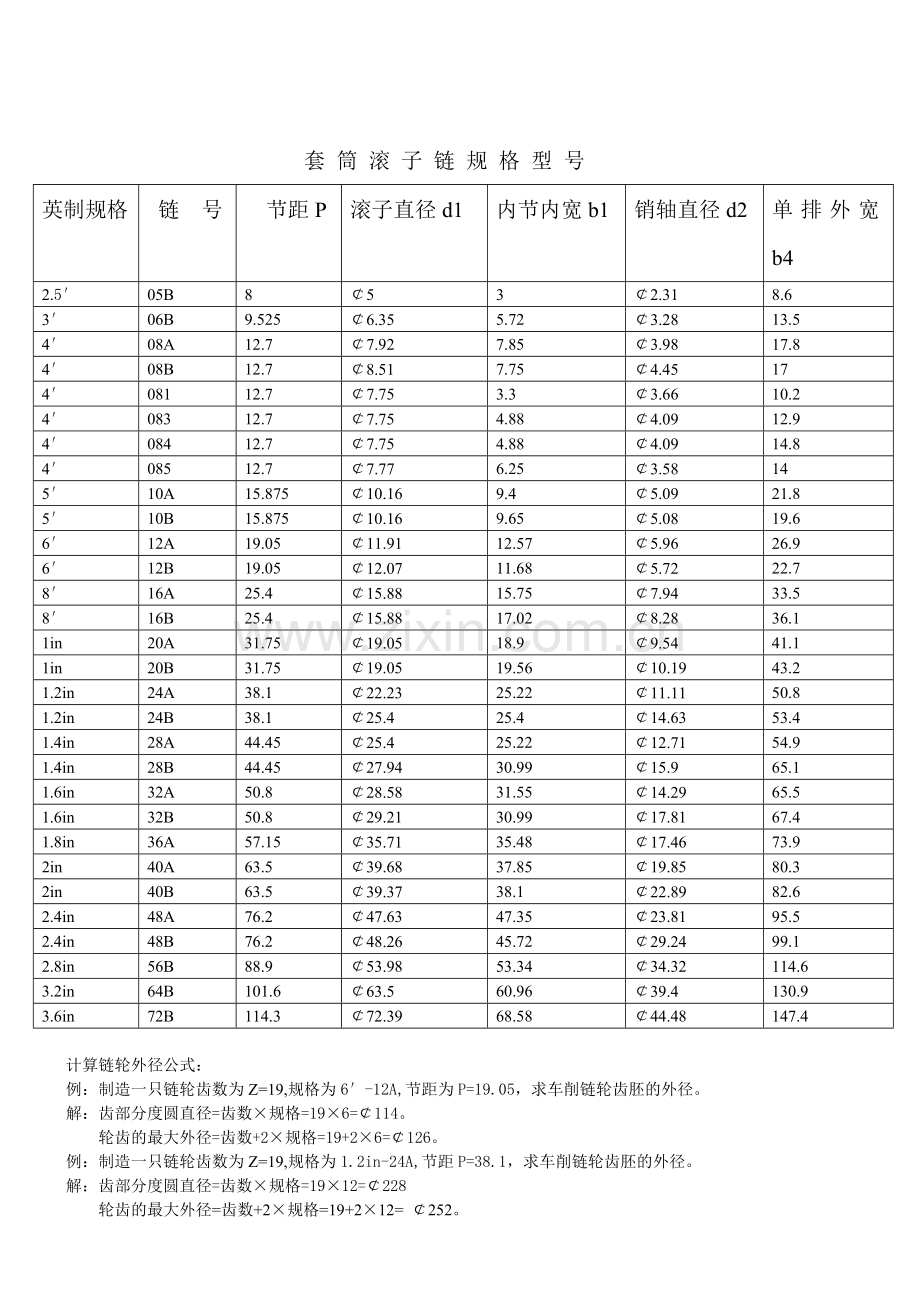

套 筒 滚 子 链 规 格 型 号
英制规格
链 号
节距P
滚子直径d1
内节内宽b1
销轴直径d2
单排外宽b4
2.5′
05B
8
￠5
3
￠2.31
8.6
3′
06B
9.525
￠6.35
5.72
￠3.28
13.5
4′
08A
12.7
￠7.92
7.85
￠3.98
17.8
4′
08B
12.7
￠8.51
7.75
￠4.45
17
4′
081
12.7
￠7.75
3.3
￠3.66
10.2
4′
083
12.7
￠7.75
4.88
￠4.09
12.9
4′
084
12.7
￠7.75
4.88
￠4.09
14.8
4′
085
12.7
￠7.77
6.25
￠3.58
14
5′
10A
15.875
￠10.16
9.4
￠5.09
21.8
5′
10B
15.875
￠10.16
9.65
￠5.08
19.6
6′
12A
19.05
￠11.91
12.57
￠5.96
26.9
6′
12B
19.05
￠12.07
11.68
￠5.72
22.7
8′
16A
25.4
￠15.88
15.75
￠7.94
33.5
8′
16B
25.4
￠15.88
17.02
￠8.28
36.1
1in
20A
31.75
￠19.05
18.9
￠9.54
41.1
1in
20B
31.75
￠19.05
19.56
￠10.19
43.2
1.2in
24A
38.1
￠22.23
25.22
￠11.11
50.8
1.2in
24B
38.1
￠25.4
25.4
￠14.63
53.4
1.4in
28A
44.45
￠25.4
25.22
￠12.71
54.9
1.4in
28B
44.45
￠27.94
30.99
￠15.9
65.1
1.6in
32A
50.8
￠28.58
31.55
￠14.29
65.5
1.6in
32B
50.8
￠29.21
30.99
￠17.81
67.4
1.8in
36A
57.15
￠35.71
35.48
￠17.46
73.9
2in
40A
63.5
￠39.68
37.85
￠19.85
80.3
2in
40B
63.5
￠39.37
38.1
￠22.89
82.6
2.4in
48A
76.2
￠47.63
47.35
￠23.81
95.5
2.4in
48B
76.2
￠48.26
45.72
￠29.24
99.1
2.8in
56B
88.9
￠53.98
53.34
￠34.32
114.6
3.2in
64B
101.6
￠63.5
60.96
￠39.4
130.9
3.6in
72B
114.3
￠72.39
68.58
￠44.48
147.4

计算链轮外径公式：
例：制造一只链轮齿数为Z=19,规格为6′-12A,节距为P=19.05，求车削链轮齿胚的外径。
解：齿部分度圆直径=齿数×规格=19×6=￠114。
轮齿的最大外径=齿数+2×规格=19+2×6=￠126。
例：制造一只链轮齿数为Z=19,规格为1.2in-24A,节距P=38.1，求车削链轮齿胚的外径。
解：齿部分度圆直径=齿数×规格=19×12=￠228
轮齿的最大外径=齿数+2×规格=19+2×12= ￠252。

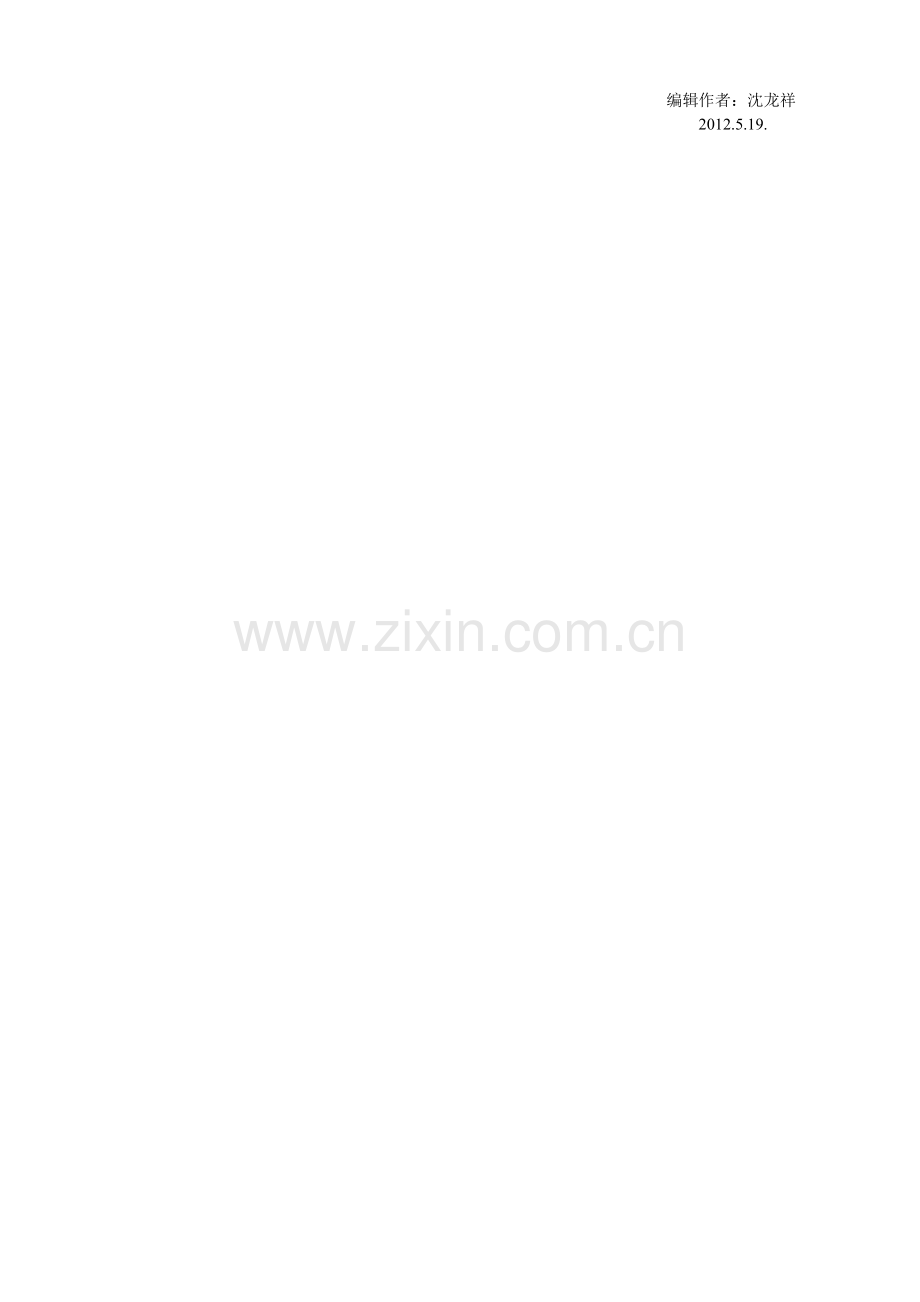

编辑作者：沈龙祥
2012.5.19.
