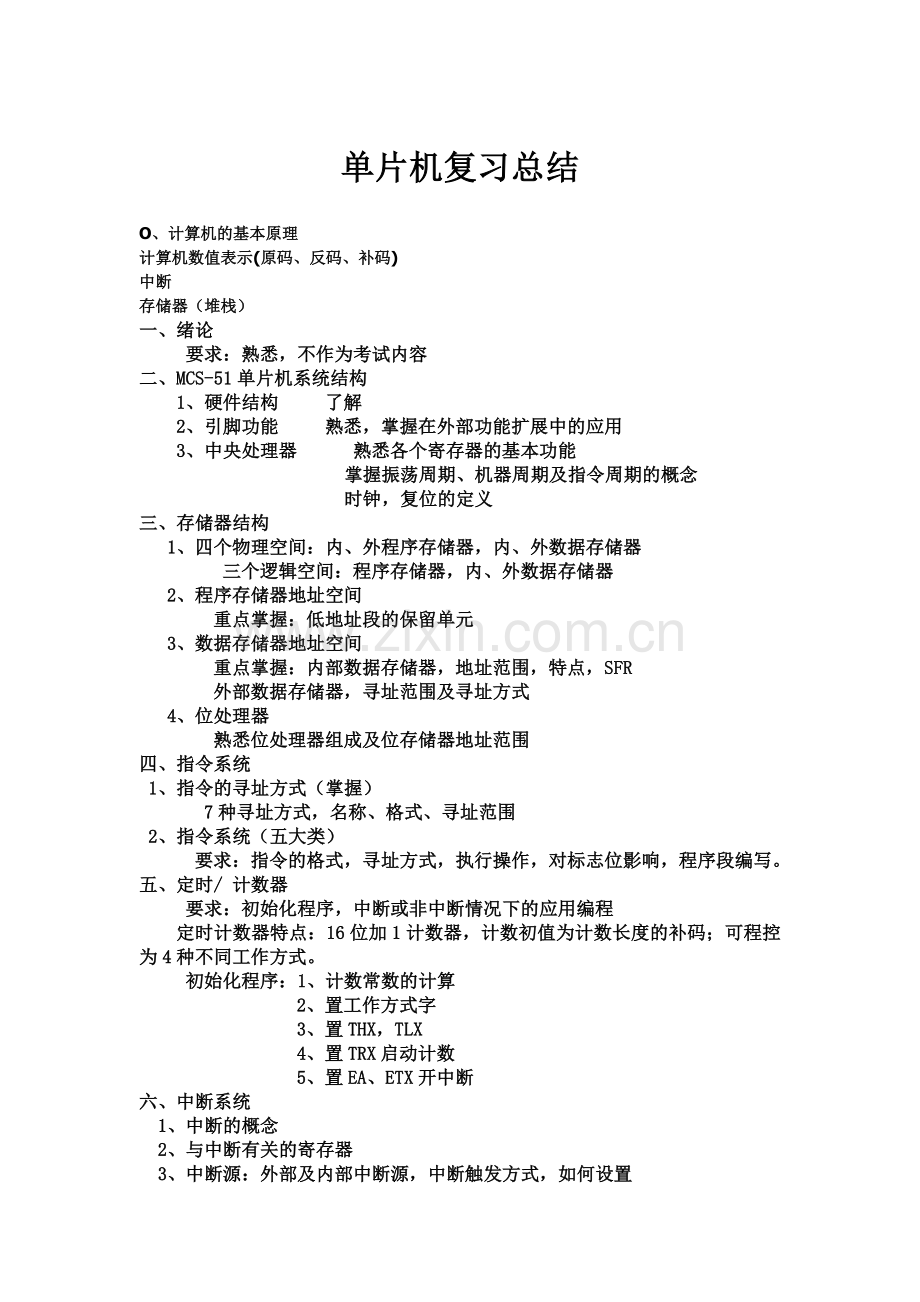

单片机复习总结
O、计算机的基本原理
计算机数值表示(原码、反码、补码)
中断
存储器（堆栈）

一、绪论
要求：熟悉，不作为考试内容
二、MCS-51单片机系统结构
1、硬件结构 了解
2、引脚功能 熟悉，掌握在外部功能扩展中的应用
3、中央处理器 熟悉各个寄存器的基本功能
掌握振荡周期、机器周期及指令周期的概念
时钟，复位的定义
三、存储器结构
1、四个物理空间：内、外程序存储器，内、外数据存储器
三个逻辑空间：程序存储器，内、外数据存储器
2、程序存储器地址空间
重点掌握：低地址段的保留单元
3、数据存储器地址空间
重点掌握：内部数据存储器，地址范围，特点，SFR
外部数据存储器，寻址范围及寻址方式
4、位处理器
熟悉位处理器组成及位存储器地址范围
四、指令系统
1、指令的寻址方式（掌握）
7种寻址方式，名称、格式、寻址范围
2、指令系统（五大类）
要求：指令的格式 ，寻址方式 ，执行操作，对标志位影响，程序段编写。
五、定时/ 计数器
要求：初始化程序，中断或非中断情况下的应用编程
定时计数器特点：16位加1计数器，计数初值为计数长度的补码；可程控为4种不同工作方式。
初始化程序：1、计数常数的计算
2、置工作方式字
3、置THX，TLX
4、置TRX启动计数
5、置EA、ETX开中断
六、中断系统
1、中断的概念
2、与中断有关的寄存器
3、中断源：外部及内部中断源，中断触发方式，如何设置

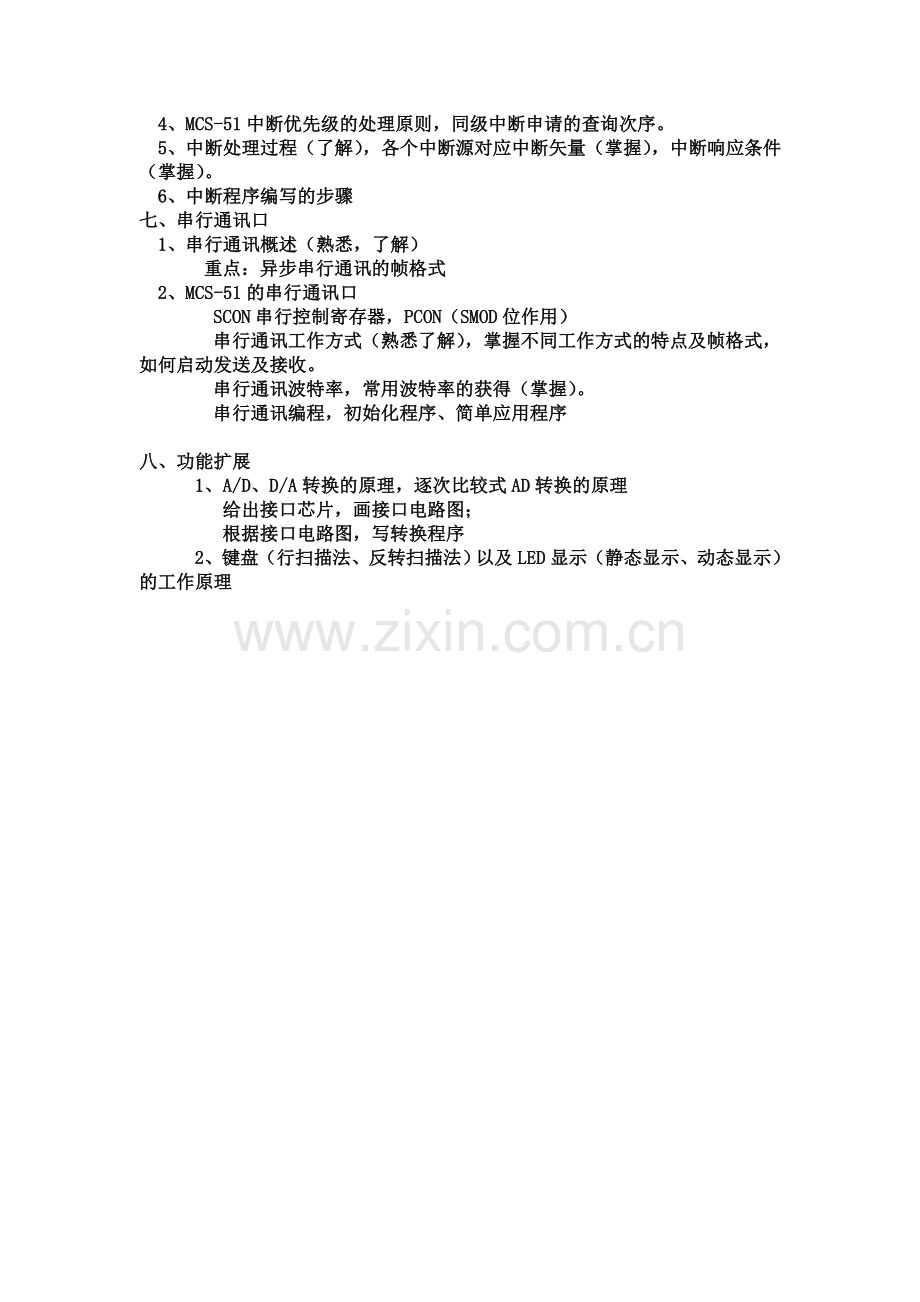

4、MCS-51中断优先级的处理原则，同级中断申请的查询次序。
5、中断处理过程（了解），各个中断源对应中断矢量（掌握），中断响应条件（掌握）。
6、中断程序编写的步骤
七、串行通讯口
1、串行通讯概述（熟悉，了解）
重点：异步串行通讯的帧格式
2、MCS-51的串行通讯口
SCON串行控制寄存器，PCON（SMOD位作用）
串行通讯工作方式（熟悉了解），掌握不同工作方式的特点及帧格式，如何启动发送及接收。
串行通讯波特率，常用波特率的获得（掌握）。
串行通讯编程，初始化程序、简单应用程序

八、功能扩展
1、A/D、D/A转换的原理，逐次比较式AD转换的原理
给出接口芯片，画接口电路图；
根据接口电路图，写转换程序
2、键盘（行扫描法、反转扫描法）以及LED显示（静态显示、动态显示）的工作原理

习题示例：
请将（1）～（5）的词汇和A~J的说明联系起来
（1）       CPU ——（ ）
（2）       PC ——（ ）
n
（3）       SP ——（ ）
（4）       指令 ——（ ）
n
（5）       堆栈 ——（ ）
n（A）      总线接口单元，负责与存储器、I/O接口传送信息

n（B）      存放下一条要执行的指令的地址

n（C）      保存各个逻辑段的起始地址的寄存器

n（D）     保存当前栈顶即堆栈指针的寄存器

n（E）      微型计算机的核心，包括运算器、控制器和寄存器3个主要部分

n（F）      以后进先出方式工作的存储空间

n（G）     告诉CPU要执行什么操作，在程序运行时执行

n（H）       执行单元，功能是执行指令

n（6）       断电后存储的资料会丢失的存储器是( )
n
A.RAM B.ROM C.CD-ROM D.硬盘
n
（7）       若内存容量为64KB，则访问内存所需地址线( )条
n
A.16 B.20 C.18 D.19

n（8）       .不需要访问内存的寻址方式是( )

nA.立即寻址 B.直接寻址 C.间接寻址 D.变址寻址
n

读程序
nORG 2000H
nMOV SP, #50H
nMOV A, #50H
nLCALL 2500H
nADD A, #10H
nMOV B, A
nL1: SJMP L1
n ORG 2500H
MOV DPTR, #200AH
PUSH DPL
PUSH DPH
RET

n上述程序执行后，SP= _________ A= _________ B=_________

nORG 0000h

MOV DPTR,#2100H

MOVX A,@DPTR

ANL A,#0FH

SWAP A

MOV B,A

n INC DPTR
MOVX A,@DPTR

ANL A,#0FH

ORL A,B

INC DPTR

MOVX @DPTR,A

nLOOP: SJMP LOOP

n END

n
已知2100H，2101H单元中的数均为0FH,则程序执行后2102H中的数为______________
A=_________ B=_________

nMOV DPTR,#2314H ……__________
nMOV R0,DPH … … … …__________
nMOV 14H,#22H … … …__________
nMOV R1,DPL … … … …__________
nMOV 23H,#56H … … …__________
nMOV A,@R0 … … … … __________
nXCH A,DPH … … … … __________

n执行以上指令后A=_______ DPTR= _______

请写出下图中Y6,Y7引脚所对应的地址

汇编语言程序编写：

双字节与单字节无符号数相乘，设被乘数存于41H,40H单元中，乘数存于R4单元中，乘积存于52H、51H、50H单元中（前者为高字节，后者为低字节）。请编写此乘法程序段

•MOV B, 40H
•MOV A R4
•MUL AB
•MOV 50H, A
•MOV 40H, B
•
MOV B, 41H
•MOV A R4
•MUL AB
•MOV 51H, A
•MOV 52H, B
•MOV A, 40H
•CLR C
•ADD A, 51H
•MOV 51H,A
•MOV A, 52H
•ADDC A, #0
•MOV 52H,A
•

试计算片内RAM区40H~47H八个单元中数的算术平均值，结果存放在4AH中
•MOV R0, #40H
• MOV 4AH,#0
• MOV 4BH,#0
•LOOP: CLR C
• MOV A, @R0
• ADD A, 4AH
• MOV 4AH,A
• MOV A, 4BH
• ADDC A, #0H
• MOV 4BH,A
• INC R0
• CJNZ R0, #48H,LOOP
• MOV R2,#3 ；右移三次，相当于除8
• ACALL RR_LOOP
• RET
••; 双字节（4BH,4AH）右移子程序
• ;右移的次数在R2中
•
• RR_LOOP: CLR C
• MOV A, 4BH
• RRC A
• MOV 4BH,A
• MOV A, 4AH
• RRC A
• MOV 4AH,A
• DJNZ R2, RR_LOOP
• RET

•试编写计算1234H+0FE7的程序，将和的高8位存入41H单元中，低8位存入40H单元中。
•MOV A, #34H
•ADD A, #0E7H
•MOV 40H, A
•MOV A, #12H
•ADDC A, #0FH
•MOV 41H, A

•试编写程序，将内部RAM的20H、21H、22H、23H、和24H连续5个单元的内容一次存入2FH、2EH、2DH、2CH、2BH单元
MOV R7, #05H
MOV R0, #20H
MOV R1, #2FH
LOOP: MOV A, @R0
MOV @R1, A
INC R0
DEC R1
DJNZ R7, LOOP
