通信原理2013-2014冬试卷(含答案).doc

第 1 页 ( 共 4 页 )
成
绩

5．眼图张开越小，表明：
A．信号幅度畸变越小；
B．信号传输质量越好；
C．信号传输质量越差；
D．信号幅度畸变和传输质量与此无关。
6．有关抽样定理错误的概念是：
A．对于低通型信号，抽样频率可以大于信号最高频率的2倍；
B．对于带通型信号，抽样频率必须大于信号最高频率的2倍；
C．对于低通型信号，抽样频率可以等于信号最高频率的2倍；
D．对于带通型信号，抽样频率可以小于信号最高频率的2倍。
7．采用非均匀量化的目的是：
A．同时提高大信号和小信号的量化信噪比；
B．不改变信号的量化信噪比而提高信源编码的效率；
C．以降低小信号的量化信噪比为代价，换取大信号量化信噪比的提高；
D．以降低大信号的量化信噪比为代价，换取小信号量化信噪比的提高。
8．对于同一调制方式来说，相干解调系统的抗噪声性能与非相干解调系统比较，
A．前者优于后者；
B．后者优于前者；
C．两者相同；
D．不一定。
9．奈奎斯特第一准则表明：
A. 所有带宽为的低通信道无码间干扰的最高传码率为2；
B. 所有带宽为的低通信道无码间干扰的最高传码率为；
C. 等效理想低通信道的带宽为时，无码间干扰的最大传码率为2；
D. 等效理想低通信道的带宽为时，无码间干扰的最大码元间隔是1/(2)。
10．对二进制确知信号进行最佳接收时，最佳信号形式是：
A．2ASK；
B. 2FSK；
C．2PSK；
D．A、B、C都不是。
11．接收机载波相位误差对解调信号影响的错误描述是：
A．使DSB信号解调后信噪比下降；
B．使DSB信号解调后信号畸变；
C．使SSB信号解调后信噪比下降；
D．使SSB信号解调后信号畸变。
12．在数字锁相的位同步电路中，常闭的附加门打开是因为：
A．位同步信号相位滞后接收码元；
B．位同步信号相位超前接收码元；
C．位同步信号相位无论滞后还是超前接收码元；
D．位同步信号与接收码元严格同步。

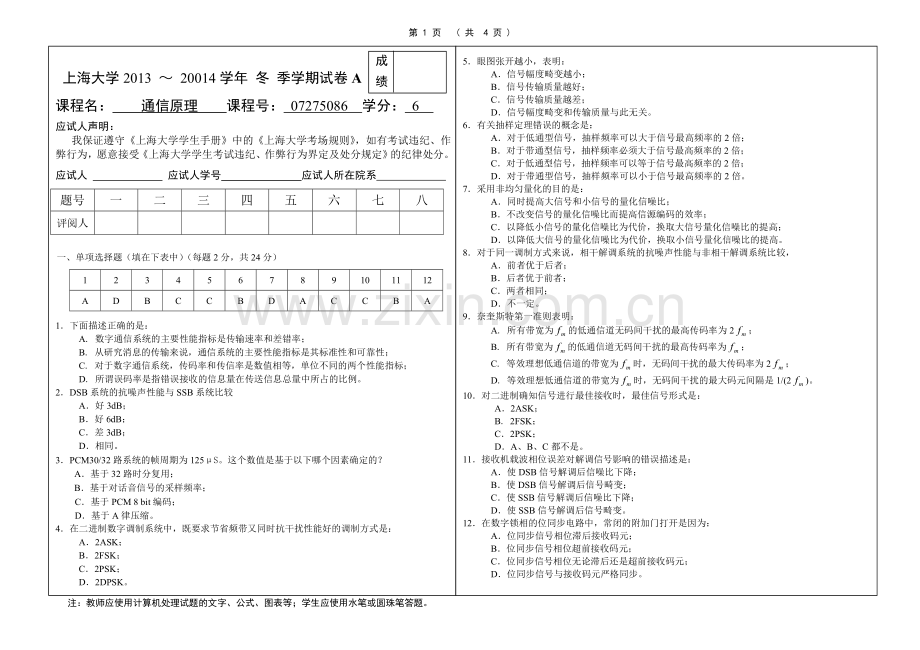

上海大学2013 ～ 20014学年 冬 季学期试卷A
课程名： 通信原理 课程号： 07275086 学分： 6
应试人声明：
我保证遵守《上海大学学生手册》中的《上海大学考场规则》，如有考试违纪、作弊行为，愿意接受《上海大学学生考试违纪、作弊行为界定及处分规定》的纪律处分。
应试人 应试人学号 应试人所在院系
题号
一
二
三
四
五
六
七
八
评阅人

一、单项选择题（填在下表中）（每题2分，共24分）
1
2
3
4
5
6
7
8
9
10
11
12
A
D
B
C
C
B
D
A
C
C
B
A

1．下面描述正确的是：
A. 数字通信系统的主要性能指标是传输速率和差错率；
B. 从研究消息的传输来说，通信系统的主要性能指标是其标准性和可靠性；
C. 对于数字通信系统，传码率和传信率是数值相等，单位不同的两个性能指标；
D. 所谓误码率是指错误接收的信息量在传送信息总量中所占的比例。
2．DSB系统的抗噪声性能与SSB系统比较
A．好3dB；
B．好6dB；
C．差3dB；
D．相同。
3．PCM30/32路系统的帧周期为125μS。这个数值是基于以下哪个因素确定的？
A．基于32路时分复用；
B．基于对话音信号的采样频率；
C．基于PCM 8 bit编码；
D．基于A律压缩。
4．在二进制数字调制系统中，既要求节省频带又同时抗干扰性能好的调制方式是：
A．2ASK；
B．2FSK；
C．2PSK；
D．2DPSK。

注：教师应使用计算机处理试题的文字、公式、图表等；学生应使用水笔或圆珠笔答题。

第 2 页 ( 共 4 页 )

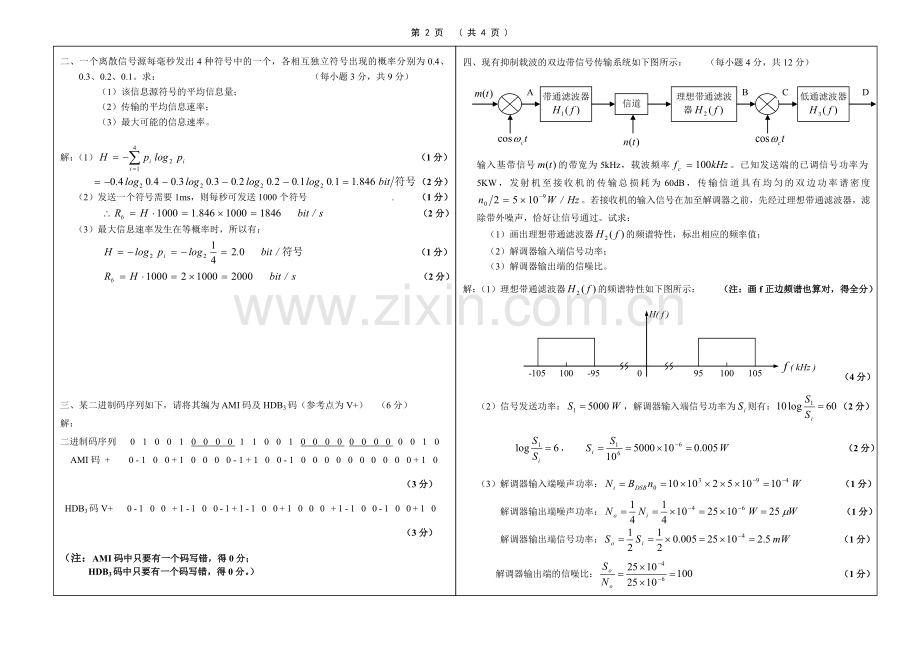

四、现有抑制载波的双边带信号传输系统如下图所示： （每小题4分，共12分）

输入基带信号的带宽为5kHz，载波频率。已知发送端的已调信号功率为5KW，发射机至接收机的传输总损耗为60dB，传输信道具有均匀的双边功率谱密度。若接收机的输入信号在加至解调器之前，先经过理想带通滤波器，滤除带外噪声，恰好让信号通过。试求：
（1）画出理想带通滤波器的频谱特性，标出相应的频率值；
（2）解调器输入端信号功率；
（3）解调器输出端的信噪比。
解：（1）理想带通滤波器的频谱特性如下图所示： （注：画f正边频谱也算对，得全分）
（4分）
（2）信号发送功率：，解调器输入端信号功率为则有：（2分）
， （2分）
（3）解调器输入端噪声功率： （1分）
解调器输出端噪声功率： （1分）
解调器输出端信号功率： （1分）
解调器输出端的信噪比： （1分）

二、一个离散信号源每毫秒发出4种符号中的一个，各相互独立符号出现的概率分别为0.4、0.3、0.2、0.1。求： （每小题3分，共9分）
（1）该信息源符号的平均信息量；
（2）传输的平均信息速率；
（3）最大可能的信息速率。

解：（1） （1分）
（2分）
（2）发送一个符号需要1ms，则每秒可发送1000个符号 . （1分）
（2分）
（3）最大信息速率发生在等概率时，所以有：
（1分）
（2分）

三、某二进制码序列如下，请将其编为AMI码及HDB3码（参考点为V+） （6分）
解：
二进制码序列 0 1 0 0 1 0 0 0 0 1 1 0 0 1 0 0 0 0 0 0 0 0 0 0 1 0
AMI码 + 0-1 0 0+1 0 0 0 0-1+1 0 0-1 0 0 0 0 0 0 0 0 0 0+1 0
（3分）
HDB3码V+ 0-1 0 0 +1-1 0 0-1+1-1 0 0+1 0 0 0 +1-1 0 0-1 0 0+1 0
（3分）
（注：AMI码中只要有一个码写错，得0分；
HDB3码中只要有一个码写错，得0分。）

第 3 页 ( 共 4 页 )

五、某模拟信号，对其按奈奎斯特速率抽样。的一个抽样值 为1.2 V，采用13折线A律编码，最小量化级为Δ=0.001V。求： （本题共14分）
（1）抽样速率； （2分）
（2）编码器输出的PCM码组和量化误差； （6分）
（3）对应于该７位码（不包括极性码）的均匀量化11位自然二进制码； （2分）
（4）传输该PCM信号的系统第一零点带宽和最小带宽（占空比为1）。 （4分）

解：（1），
抽样速率： （2分）
（2）， 抽样值为1.2V时，有
抽样值为正 （1分）
又 落在第8段 （1分）
段内处于第3量化级
（1分）
编码器输出码组：1 1 1 1 0 0 1 0
量化误差： （3分）
（3）对应７位码的均匀量化11位自然二进制码：1 0 0 1 0 1 0 0 0 0 0 （2分）
（4）第一零点带宽： （2分）
最小带宽： （2分）

六、2FSK接收机如下图所示。“1”码对应载波，“0”码对应载波。

（1）依据输入信号（A点波形），画出B、C、D、E、F各点的波形；（5分）
（2）计算2FSK信号的带宽； （3分）
（3）当误码率时，求接收机输入端的信号噪声功率比。 （3分） （本题共11分）
解：（1）各点波形如下图所示： （B、C、D、E、F每个波形各1分）

（2） （3分）
（3）， （3分）

第 4 页 ( 共 4 页 )

七、设计一个匹配滤波器。输入信号S i ( t ) 如下图所示，加性高斯白噪声的双边功率谱密度为
n 0 / 2 。 （本题共12分）
（1）确定最大输出信噪比的时刻； （2分）
（2）求匹配滤波器的冲激响应h ( t ) 的表达式并画出波形； （4分）
（3）求匹配滤波器的输出波形S 0 ( t ) 的表达式并画出波形； （4分）
（4）求最大输出信噪比。 （2分）

解：（1）最大输出信噪比的时刻是信号结束的时刻
∴ （2分）

（2）
， （1分）

（1分）
画出波形 （2分）
（3） （1分）
（1分）

（2分）
（最大值标错，扣1分；波形起始值标错，扣1分）

（4）， （1分）
， ∴ （1分）

八、假设一基带形成滤波器如下图所示。求： （本题共12分）
（1）滚降系数α； （3分）
（2）该系统所允许的最高码元传输速率和频带利用率； （6分）
（3）当具有最高码元速率的基带信号通过该滤波器后再进行2PSK调制，问调制后的带宽是多少？ （3分）
解：（1） （1分）
（2分）
（2）等效理想低通的带宽为：

∴最高传码率为： （1分）
（2分）
频带利用率： （1分）
（2分）
（3） 最高码元速率为，通过该滤波器后的信号带宽为
∴ 2PSK调制后的带宽为： （1分）
（2分）
（说明：计算结果错误时：若公式中各字母所代表的意义通过文字说明清楚并且概念正确，每个正确的公式得2分；若未对公式中字母所代表的意义进行说明，直接带入数据进行计算，则每个正确的公式得1分。）
