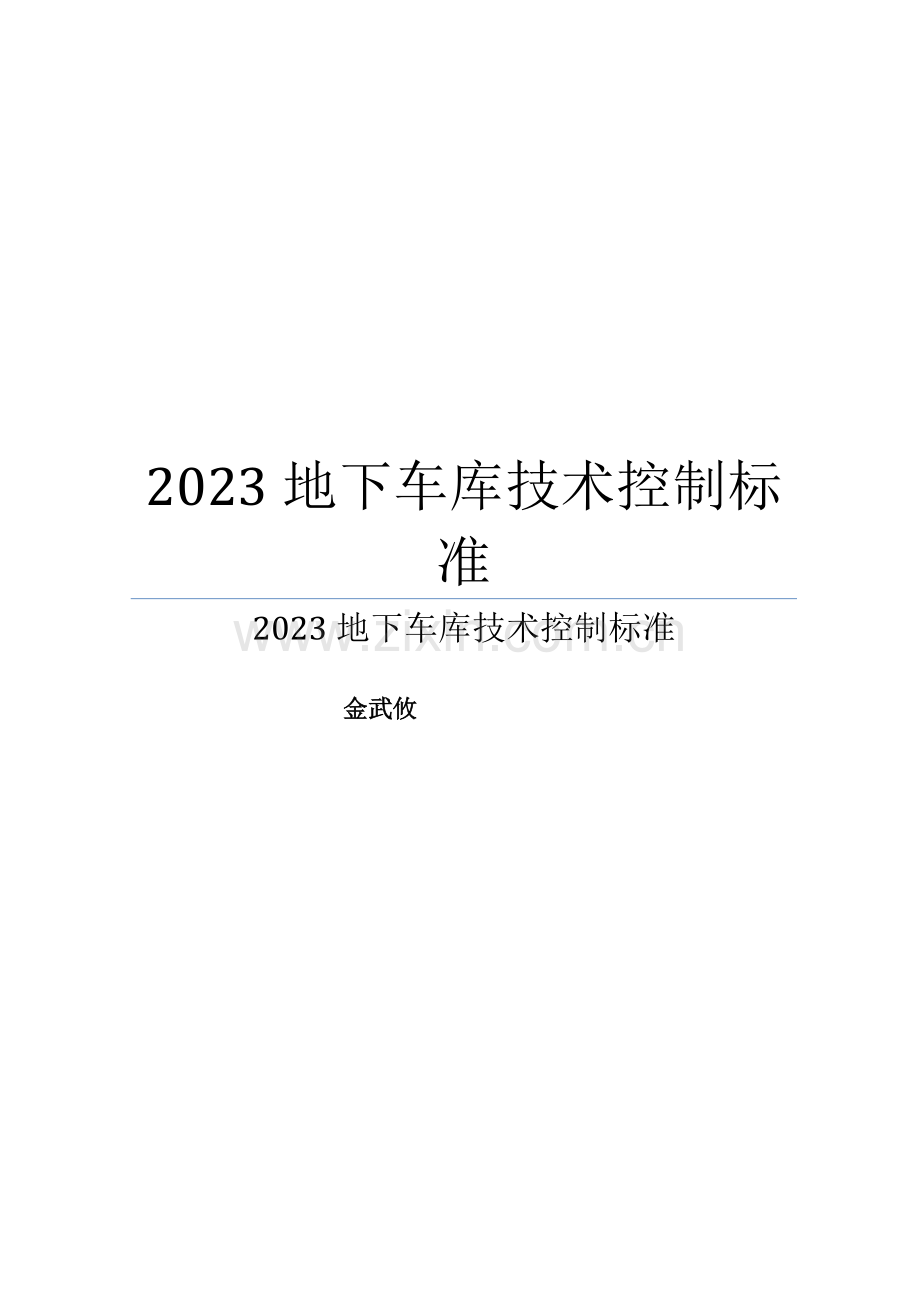

2023地下车库技术控制标准
2023地下车库技术控制标准

金武攸

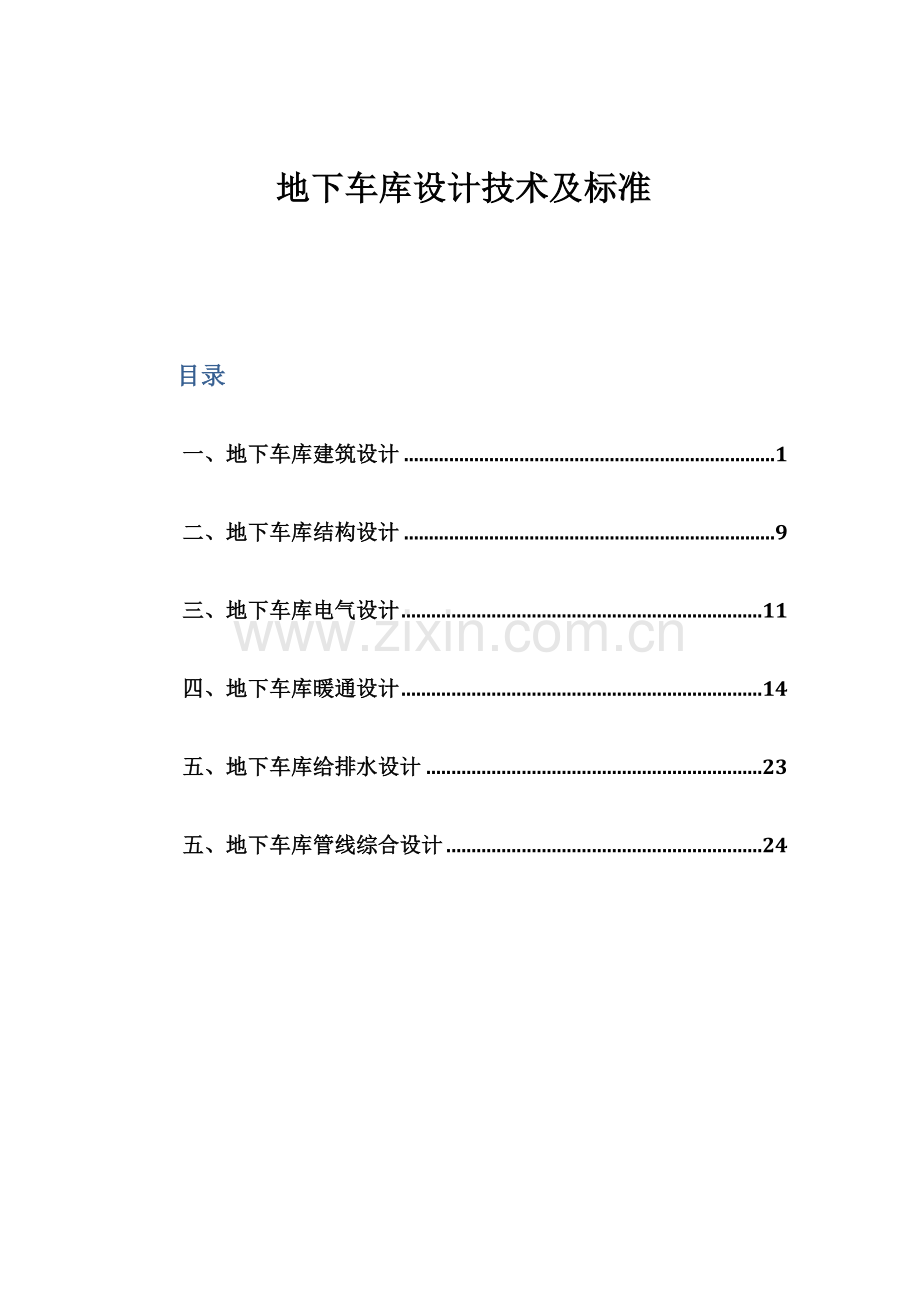

地下车库设计技术及标准

目录
一、地下车库建筑设计 1
二、地下车库结构设计 9
三、地下车库电气设计 11
四、地下车库暖通设计 14
五、地下车库给排水设计 23
五、地下车库管线综合设计 24

一、地下车库建筑设计
为控制地下车库的建设规模和使用效率，力求地下室空间使用效益最大化，特制定以下标准：

1、 地下车库设计原则
1.1 地下车库应严格控制规模及面积，原则上满足规划规定车位配比和功能规定即可。
1.2 地下车库原则上不设立机械车位。
1.3 地下车库之间尽也许互相连通，减少地面汽车出入口。
1.4 塔楼需与地下车库直接连通。塔楼下方空间应尽量运用，可作为车位、非机动车库、设备房、人防口部、可销售储藏室使用。
1.5 多层地下室或者人防部分应尽也许往最后分期安排。
1.6 地下车库层数及范围设立应结合地形高差等因素,在满足规划及消防前提下合理减少地库埋深。
1.7 地下车库在满足使用规定的基础上尽量减少层数。

2、 汽车出入口位置和人员出入口位置
2.1 应尽量做到人车分流。地下车库的汽车出入口应尽量直接对外，控制机动车进入社区内部。
2.2 首期范围宜设两个地库出入口。
2.3 地下车库的汽车出入口不应布置在住宅客厅和卧室的门窗的前方，影响住宅品质。
2.4 汽车坡道出入口上方应做雨棚。
2.5 人员出入口应一方面考虑运用塔楼的垂直交通。独立人员出入口应相对住宅均匀布置，且不影响园林景观。
2.6 根据各地方消防执行情况不同，若允许防火分区之间借用疏散口应考虑借用，减少疏散口数量，提高提车效率。

3、 车位和车道
3.1 汽车与汽车、墙、柱、护栏之间最小净距：
汽车基本尺寸（小型车）长X宽
1800X4800mm
汽车间横向间距
600mm
汽车与柱子净距
300mm
汽车与墙、护栏及其他建筑物净距
横向：600mm
纵向：500mm
垂直停车汽车间纵向净距
500mm
平行停车汽车间纵向净距
1200mm
停车挡距后侧边线净距
1300mm
3.2 停车位尺寸：
普通车位
2400mmX5300mm
大型车位
2600mmX5300mm
豪华车位
2700mmX5700mm
微型车位
2200mmX4200mm
3.3 中端、中高端楼盘地下车库大型车位占比：省会及以上城市（含大连、青岛、宁波、厦门）项目配置20-25%的大型车位，三线城市项目配置15-20%的大型车位。
3.4 大型车位应尽量在靠近塔楼区域设立，并考虑使用规定均匀布置，不应远离塔楼集中设立。
3.5 大型车位应尽量在非标准柱跨里设立。如需在标准柱跨里设立时，应选用“2+1”的模式进行布置，避免加大标准柱网跨度。
3.6 当尽端跨或跨中一侧有防火墙时，应兼顾3.1的最小间距规定。

3.6 地下车库应运用空间增设微型车位。
3.7 华府楼盘的车位设立，应结合项目定位、用地情况选用普通车位、豪华车位、或普通车位与豪华车位结合的方式进行布置。
3.8 地下车库应根据出口位置拟定主车行道。主车行道应清楚明了，行车道重要考虑通达各车位的便捷性。
3.9 停车位尽量在行车道双向布置，提高停车效率。
3.10 车库中尽量避免尽端式停车位，提高车位的合理性。
3.11 多层地下车库的汽车坡道应尽量在同一水平投影位置上设立，避免各层间车辆穿行，同时提高停车效率。
3.12车道及汽车库出入口最小宽度
类型
行驶方向
宽度
普通直线车道
单行
3.8m-5.5m(与停车方式有关)
双行
5.5m
出入口坡道宽度
单行
4.0m
双行
7.0m
车库内直线坡道
单行
3.0m
双行
5.5m
车库内曲线坡道
单行
3.8m
双行
7.0m

4、 地下车库层高
4.1 车位（车道）净高度
车库类型
车道净高
车位净高
中高端楼盘车库
2.2m
2.2m
华府楼盘车库
2.5m
2.5m
商业地下车库
2.2m
2.2m

4.2 设备管道高度
4.2.1 设备管道高度考虑通风管道和消防喷淋。中高端楼盘不大于550 mm（含安装尺寸），华府楼盘不大于600 mm（含安装尺寸）
4.2.2 设备管道应尽量避开梁高较大的位置。局部设备管道交叉的位置如影响层高，建议结构考虑宽扁梁或单向的反梁。
4.2.3 车库内通风管道重要应布置在车位尾部。

4.3 地面找坡层厚度：
4.3.1 最大厚度不大于150mm ,地面坡度不大于0.5%
4.4 地下室车库梁下净高
车库类型
梁下净高
中高端楼盘车库
商业地下室车库
2900mm
华府楼盘车库

3250mm

5、地下车库柱网
5.1 横向柱网：中高端楼盘按照7800mm~8000mm横向开间设立标准柱网。

3个普通车位
2+1车位
柱截面400X600mm
7800mm
7800mm
柱截面500X500mm
7800mm
7900mm
柱截面600X600mm
7800mm
8000mm

5.2 纵向柱网：当基础为桩基时，考虑大柱网；当基础为独立基础时，考虑小柱网。

5.3 大型商业地下室车库柱网以上部商业空间柱网规定为准。
5.4 应根据最优化的车位布置结构柱网，地下室柱网可不用完全对齐塔楼柱网，错位处用斜梁搭到塔楼上。
5.5 优选扁柱，柱长边尺寸平行于车位方向，柱截面长宽比取1.2~1.5，推荐400×500,400×600,500×600,500×700尺寸。
6、防火分区的划分和疏散楼梯的设立
6.1 防火分区的划分应优先考虑合用塔楼楼梯作为地下车库疏散，减少独立的出地面疏散楼梯。
6.2 应考虑合用防火分区间独立的出地面疏散楼梯。
6.3 应考虑合并防火分区之间通风井。
7、阳光车库
7.1 在条件允许的情况下，华府定位的项目应考虑设半地下室车库或局部下沉庭院，实现自然通风采光。
7.2 在条件允许的情况下，除严寒和寒冷地区外，最冷月平均温度-5℃以上地区，可考虑设半地下室车库或局部下沉庭院，实现自然通风采光。
8、 人防地下室
8.1 人防口部应一方面考虑设立在塔楼下方地下室区域，同时避免影响塔楼下方的车位布置 。
8.2 人防分区的划分需兼顾少设人防门。
8.2 人防专用的疏散口部楼梯地面尽量考虑平时掩埋。
9、 地下设备房
9.1 社区内设备用房应尽量集中布置，设立在社区地下车库内。当无地下车库可运用时，应尽量在塔楼下方设立地下设备用房，运用塔楼楼梯疏散。
9.2 设备用房应尽量运用塔楼及周边空间设立；
9.3 发电机房应尽量靠近汽车出入口坡道和地下室端部外墙布置，以便设计发电机房的冷却进排风。
9.4 消防水泵房、消防控制中心要紧靠疏散楼梯布置以便直接疏散。
10、设立机动车充电装置
10.1 地下车库规划设计时，应根据国家规范规定设立机动车充电桩数量
11、非机动车库
11.1 位置一方面应考虑设立在塔楼地下室或夹层位置。
11.2 非机动车坡道应尽量合并设立。
11.3 非机动车库应设立电动车充电位置。
12、地下室排水
12.1 地下汽车库、地下自行车库的车道出入口处设立截水沟。
12.2 地下车库地面建筑找坡排水，坡向集水井，集水井应尽量布置在车位尾部。
12.3 地下车库需设立排水沟时，除上下坡道端的截流水沟外，其余排水沟应设在车位尾部，且不应穿越重要车道。排水沟应采用明浅沟形式。

13、地下室顶板覆土
13.1 应根据本地绿地管理技术规定拟定地下室顶板覆土厚度。
13.2 严寒、寒冷地区应考虑冻土深度规定。
13.3 如无绿地、冻土深度规定期，地库顶板覆土原则上控制800~1200mm。
13.4 由于种植大树或者敷设管线需要时，可局部堆高或下沉。

二、地下车库结构设计
1、地下车库柱网
1.1 应根据最优化的车位布置结构柱网，地下室柱网可不用完全对齐塔楼柱网，错位处用斜梁搭到塔楼上。
1.2 优选扁柱，柱长边尺寸平行于车位方向，柱截面长宽比取1.2~1.5，推荐400×500,400×600,500×600,500×700,600×700,600×800尺寸。
2、地下室顶板结构
2.1 地下室顶板结构形式：
本地审图机构规定执行防水规范的，地下室顶板最小厚度取250mm，顶板结构形式优先采用框架梁+加腋大板，次选框架梁+大板结构布置方案。
本地审图机构不规定执行防水规范，地下室顶板作为嵌固端时，顶板最小厚度取180mm，不作为嵌固端时，顶板最小厚度按结构规范取值，顶板结构形式优先采用框架梁+加腋大板方案，次选单向次梁单向板布置方案。
2.2 地下室顶板消防车荷载不可满片均布，只应在消防车道和消防登高面范围布置，消防车荷载应按《建筑结构荷载规范》考虑覆土厚度计算等效荷载，且分别按板、次梁、主梁框架分别计算。
2.3 顶板板内力计算应按弹性板计算，满足承载力规定的情况下配筋按裂缝控制，裂缝控制宽度为0.3mm。当有人防荷载时，人防工况应按塑性计算，平时工况按弹性计算，两者取大值进行施工图设计。
3、地下室底板结构
3.1 当天然地基承载力可以满足规定期，采用柱下独立基础加防水板或筏板基础加下柱墩的基础形式，不设基础拉梁。
3.2 当采用桩基础时，底板采用防水板，承台之间不设拉梁。
3.3 本地下水位低于底板以下，且基底为岩石地基，可取消结构底板，做建筑地面。
3.4 底板配筋应采用构造通长双层双向钢筋网，柱位处另加短钢筋网。
4、地下室中间层板
4.1 地下室中间层板宜采用单向次梁结构布置，板厚100~120mm。
4.2 汽车车库荷载应根据板格分类按荷载规范取值。
4.3 中间层板内力计算应按塑性板计算。
5、侧壁
5.1 侧壁厚度大于等于300mm时，不做暗柱和暗梁。当侧壁厚度小于300mm时，可考虑设立扶壁柱以保证钢筋的可靠锚固。
5.2 外墙配筋采用长短筋配合形式。水平钢筋细而密，间距≤150mm，直径10~16mm，配筋率0.15%，置于竖筋外侧。
6、车道
6.1 车道两侧不做混凝土墙，用梁加高做法搭接车道板。
7、防水构造
7.1地下工程迎水面主体结构应采用防水混凝土。混凝土抗渗等级P6（水头H＜10m）、P8（水头10≤H＜20m）。满足抗渗等级的混凝土不得额外添加微膨胀剂、防水剂。
7.2 地下室不设永久伸缩缝，超长地下室可根据经验合理设立后浇带、加强带。后浇带、加强带贯通底板、侧壁和顶板。
7.3 底板厚度超过600的，可取消底板建筑防水层，采用结构防水，在满足承载力规定的情况下配筋按裂缝宽度0.4mm控制。
7.4 上部无塔楼地下室必须进行抗浮计算，抗浮不满足的，当抗浮力稍小于浮力的，可采用加大基础埋深，底板回填素混凝土的压重方式抗浮，当采用桩基础的，桩基础应满足抗压和抗浮两种工况，不宜此外设立抗浮桩（锚杆），当采用天然地基基础的，根据经济比选结果采用抗拔桩或锚杆抗浮，并均匀布置。

三、地下车库电气设计
1、 电气设备房设立原则
1.1 社区开闭所、变配电房、柴油发电机房等电气设备房原则上设立在地下车库或建筑物地下室内。
1.2 地下室不止一层时，开闭所、变配电房不宜设在最底层，设备完毕面应比门外地坪高不小于200mm；柴油发电机房不应设立在地下三层及以下层。
1.3 位置选择应靠近负荷中心，进出线方便，不占或少占停车位。
1.4 尽量避免设立在住宅正下方，无法避免时，顶部做双层板并在板间做隔热、防排水解决，并采用适当防电磁波辐射及减振降噪解决措施。
1.5 尽量避免设立在卫生间、厨房正下方，无法避免时，顶板需作双层板并做防排水措施。
1.6 消防控制中心（室）、弱电机房应远离强电磁场干扰场合，不应设立在开闭所、变配电房、发电机房的楼上、楼下或隔壁场合。
2、 变配电房
2.1 变配电房面积和尺寸应通过设备平面布置拟定，做到布局紧凑合理，留有适当的设备搬运空间和1～2个配电柜备用安装位置。
2.2 配电设备顶部与梁下净空高度不小于600mm，当由柜顶进出线时不小于1000mm；地下室层高局限性时，采用局部减少底板、抬高顶板、减小梁高等方式以满足室内净高规定。
2.3 在主变配电房附近方便出入位置设立一个社区共用、兼作电气值班、维修、备品存放的房间，面积15㎡左右。
2.4 独立设立的地下变配电房或与其他设备专业合建的独立地下设备房，集水井设双排水泵，一用一备，当水位异常超高时两泵同时排水，双电源供电末端自动切换。
2.5 地下水位高于电缆进出口位置的地区，不在电房内设立进出线套管；进出地下室的电缆数量较多时应设电缆进出线小间，其地面设集水井，井底通过管道将积水排至附近设排水泵的集水井。
2.6强、弱电电缆从室外直接进出入人防工事，需设立强、弱电电缆防爆波井。
3、 弱电机房
3.1 原则上消防控制中心、智能化监控中心应设立在地下一层，并合并设立。
3.2 本地管理部门强制规定消防控制中心须放置在首层时，应进行消防控制中心和智能化监控中心合并设立和分开设立两种方案的经济成本分析比较，选择经济成本较低的方案。
3.3 市政弱电线路接入地下室应设立弱电接入机房，接入机房靠近地库边沿，在不占用停车位的边角位置设立。
4、 柴油发电机房
4.1 发电机房地面尽量不低于门外地面，不得不低于地下室地面时，需设不低于150mm高门槛。
4.2 进排风井或房间的面积应满足安装消声装置需要，且进风井面积应立足于自然进风。
4.3 设机房事故排风机，兼作平时通风风机。
4.4 位置选择应便于设立进风井、排风井、排烟井，并靠近向一二级负荷供电的变配电房。
4.5 在环保允许情况下，发电机组尾气尽量在裙楼天面排放。
4.6 机房作完善的消声降噪解决、尾气经水喷淋消烟降温后排放，机房预留进排水设施，排烟管消声器设于吸音吊阀下方。
4.7 机组底座需采用减震装置。
4.8 机组顶部净空高度不小于1200mm。
4.9 机房消防设施按本地消防部门最低验收标准设立。
5、 电动汽车充电桩
5.1地下车库需预留电动汽车充电桩供电容量，其负荷计算按照国家或本地管理部门规定，没有规定则按集团标准。
6、 地下车库照明
6.1设计照度标准：机动车库50lx，停车位30 lx；非机动车库75lx，停车位50lx。
6.2照明灯具选型采用简易支架式单管荧光灯，配三基色T5管光源或LED管光源、电子镇流器，功率因数不低于0.9。
6.3车库照明在区域照明配电箱集中控制，按隔灯控制原则配电。
6.4 设有BA控制系统的建筑物地下车库，照明纳入BA控制系统。
7、 管线槽敷设方式
7.1强、弱主电缆桥架或线槽在停车位上空敷设，管线密集处应与通风、给排水专业综合考虑决定具体位置，管线最低安装位置需满足集团对相应档次地下室车道及停车位净空高度的规定。
6.1 7.2火灾探测线、紧急广播线、声光警报线、手动报警线、火灾报警电话线、投光型自带储电池应急灯电源线等穿管暗敷，普通照明电源线、消防联动控制线、弱电管路采用穿镀锌钢管明敷或沿金属线槽明敷。

四、地下车库暖通设计
1、 车库采暖设立
1.1 严寒地区的超豪华住宅社区的地下车库设计值班采暖；其他住宅社区地下车库若营销或本地政府规定设立值班采暖，可设计值班采暖。
1.2 严寒及寒冷地区车库出入口应配置电热风幕，且安装两道快速防风卷帘感应门；车库出入口寒冷地区20米范围内、严寒地区30米范围内的给排水管道应考虑防冻措施。
2﹑排烟、通风方式设计
除建筑面积小于 1000m2的地下一层汽车库和修车库外，汽车库、修车库应设排烟系统，并应划分防烟分区，防烟分区的建筑面积不宜大于 2023m2，且防烟分区不应跨越防火分区。防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不小于 0.5m的梁划分。
2.1排烟（通风）系统可采用自然排烟（通风）或机械排烟（通风）方式。
2.2当采用自然排烟方式时，可采用手动排烟窗、自动排烟窗、孔洞等作为自然排烟口，并应满足以下规定：
1 自然排烟口的总面积不应小于室内地面面积的 2%；
2 自然排烟口应设立在外墙上方或屋顶上，并应设立方便启动的装置；
3外墙上的排烟口（窗）宜沿外墙周长方向均匀分布，排烟口（窗）的下沿不应低于室内净高的 1/2，并应沿气流方向启动；
4排烟口（窗）距该防烟分区内最远一点的水平距离不应大于30米。
2.3机械通风应采用常规风管式机械通风方式。平时通风系统应与消防排烟系统合用；平时排风系统兼作排烟系统，平时送风系统兼作消防补风系统。
3、机械排烟量及通风量的设计
3.1 地下汽车库排烟风量、补风风量计算：
3.1.1每个防烟分区排烟风机的排烟量不应小于 30000m3/h，且不应小于下表的数值。

车库的排烟量
车库净高（m）
排烟量（m3/h）
车库净高（m）
排烟量（m3/h）
3及以下
30000
3.1~4.0
31500
4.1~5.0
33000
5.1~6.0
34500
6.1~7.0
36000
7.1~8.0
37500
8.1~9.0
39000
9.1及以上
40500
3.1.2设有分布均匀可启动外窗、或通风天窗、或洞口、或出入口直接对外且未设立防火卷帘的防火分区，应采用自然补风；不具有自然补风条件时，应设立机械补风系统，补风风量应按该防火分区排烟风量的50%选取。
3.2 地下汽车库平时通风风量计算：
3.2.1平时排风风量：按排烟量取值。
3.2.2设有分布均匀可启动外窗、或通风天窗、或洞口、或出入口直接对外且未设立防火卷帘的防火分区，应采用自然补风；不具有自然补风条件时，应设立机械补风系统，补风风量宜按该防火分区排烟风量的50%选取，同时通过车库出入口等途径，满足平时补风量达成排风量的80%。
4﹑风机房及系统设立
4.1风机房应尽量布置在不占用车位的地方；风机房面积：一台风机宜控制在15m²，两台风机宜控制在25m²。
4.2人防地下室送、排机房布置应结合防护单元综合考虑布置，风管不应穿越人防墙（本地允许除外），风管不宜穿越车道的人防门下方。
4.3净车库面积(扣除消防水池、设备房、核心筒等)大于2023m2的防火分区，应设立2个排烟系统。排烟风井宜设立在排风机房内，排风机房应布置均匀，便于风管布置，风管应布置在车位上方。
4.4机械立体车库：净车库面积(扣除消防水池、设备房、核心筒等)大于2023m2的防火分区，应设立2个防烟分区。排烟风井宜设立在排风机房内，排风机房应布置均匀，便于风管布置，风管应布置在车道上方。
4.5设机械补风系统的防火分区，每个防火分区应设立一个机械补风系统，送风管应布置在送风机房附近。

5﹑风机、风管、风口、材料设计
5.1风机
5.1.1排烟（通风）风机可采用轴流风机或离心风机，应根据实际情况按控制最小风机房面积原则进行匹配选择；消防专用风机应优先采用轴流风机。
5.1.2 排烟风机的设备风量应根据计算排烟量考虑1.1的安全系数。
5.2 通风管路的设计：
5.2.1 车库送排风主风管风速不应大于10m/s；消防专用主风管风速不应大于15m/s。
5.2.2 车库排风、送风主风管尺寸：高档楼盘的地下车库，风管设计最大高度为500mm；其它楼盘的地下车库，风管设计最大高度为400mm，其中风机房内及主风管进出机房受空间限值处风管设计高度可适当增长，但应保证风管下车位和车道的净高规定。
5.2.3风管的宽高比不应大于6：1。
5.3风口
5.3.1排烟风口宜采用侧排单层百叶风口，排烟口（窗）距该防烟分区内最远一点的水平距离不应大于30米。
5.3.2补风口宜采用下送双层百叶风口。
5.3.3排烟风口风速不应大于10m/s。
5.4材料
5.4.1风管应采用镀锌钢板制作。
5.4.2风口应采用铝合金风口。
6、风井
6.1机械进、排风井风速应取8~10m/s。当风井位置不占车位或没有运用价值时，可适当减少风速，以减小风机输送动力。
6.2进、排风井应防止气流短路，一般按以下原则控制：
1进风口宜设立在排风口、排烟口的上风侧；
2进风口宜低于排风口3米以上，当进、排风口在同一高度时，宜在不同方向，且水平距离一般不宜小于10米；
3兼顾人防的进风口与柴油发电机组排烟口之间水平距离不宜小于15米，或高度差不宜小于6米。

五、地下车库给排水设计
1、 基本原则
1.1 生活水泵房不得布置于住宅正下方，消防水泵房不应设立在地下三层及以下或室内地面与室外出入口地坪高差大于10m的地下楼层；泵房内设备布置应紧凑合理，少占或不占地下停车位。
1.2 水池不应与电气设备房贴邻设立，无法避免时，应做双墙解决，不得共用一幅分隔墙，隔墙与隔墙之间应有排水措施。
1.3 主干管应在塔楼底或沿停车位布置。
1.4 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头，计算车道或停车位净高时，应考虑120mm喷淋头高度。
2、 给水系统
2.1 地下汽车库、地下自行车库可根据绿建规定和需要设立地面冲洗给水系统，给水点间距按80~100m左右设立；给水点应设在排水点处，且不应影响停车；给水水源优先选择雨水、中水等非传统水源。
2.2 柴油发电机房预留环保消烟除尘用给水管。
2.3 车库冲洗给水管采用内涂（衬）塑钢管。
3、 排水系统
3.1 管材选型
1）地下室排水管DN＜100采用内涂塑钢管，DN≥100采用柔性机制铸铁管；埋设在结构层内的排水管不考虑防腐，埋设在结构层下的排水管应视具体情况考虑防腐。
2）生活水箱溢流排水管和放空排污管采用不锈钢管，消防水池溢流排水管及放空排污管采用热镀锌钢管；放空排污管如埋设在结构层内则采用柔性机制铸铁管或内涂塑钢管。
3) 潜污泵排水管采用内涂塑钢管。
3.2 技术规定
1) 电房内地沟排水就近接至地下室集水井，集水井启泵水位不应高于地沟底标高。
2) 电房上方不应布置卫生间、厨房等用水房，如本地供电局批准，结构应做双层板解决。
3) 平时汽车库内（含自行车库），当有多个集水井时，每个集水井设一台潜污泵，并采用1m×1m×1m集水井；只有一个集水井时，设两台潜污泵，并采用1.5m X 1m X 1m集水井；汽车出入口坡道截水沟处集水井尺寸按计算拟定，设两台潜污泵；当人防战时用水房集水井兼作平时集水井时，集水井尺寸按人防规定拟定，设一台潜污泵。
4) 水泵房、制冷机房、柴油发电机房、水解决机房等设备用房集水井采用1.5m×1m×1.5m集水井，设两台潜污泵。
5) 消防电梯集水井不应直接设在电梯井内，应设在电梯临近处。集水井底低于电梯井底不小于0.7m,有效容积为2.0m3,设两台流量不小于10L/S的潜污泵。
6) 当潜污泵电机功率小于7.5KW或出水口管径小于DN100时，采用移动式水泵，否则采用固定式水泵。
7) 当有两层及两层以上地下车库时，仅在最底层设立集水井（地下一层垃圾房除外），其它各层设地漏及排水管；本地下车库为人防区时，地漏采用防爆地漏。
8) 地下室集水井采用镀锌钢格栅盖板（格栅间距20），下衬一层18目防鼠不锈钢钢丝网；水泵房集水井采用镀锌格栅双格盖板，下衬一层18目防鼠不锈钢钢丝网。
4、 消防系统
4.1 消火栓系统
1) 独立地下汽车库、与塔楼合建的地下汽车库消火栓自成系统时，Ⅰ、Ⅱ、Ⅲ类汽车库的室内消火栓用水量为10L/s，且应保证相邻两个消火栓的水枪充实水柱同时到达室内任何部位；Ⅳ类汽车库的室内消火栓用水量为5L/s，且应保证一个消火栓的水枪充实水柱到达室内任何部位。
2) 与塔楼合建的地下汽车库且消火栓系统与塔楼一并考虑时，室内消火栓用水量按最大一栋建筑考虑。
3) 停车位消火栓箱设立原则如下：优先按方式一设立，另一方面方式二，再次方式三，最后方式四，不管何种设立方式均不得影响停车位正常使用，安装图示如下：

4.2 自动喷水灭火系统
1) 地下汽车库自动喷水灭火系统按中危险等级Ⅱ级设计。
2) 轻危险级、中危险级场合中配水支管、配水管控制的标准喷头数严格按照规范规定执行，具体见下表：

公称管径（mm）
控制的标准喷头数（只）
轻危险级
中危险级
25
1
1
32
3
3
40
5
4
50
10
8
65
18
12
80
48
32
100
——
64

3) 喷头应按结构梁进行布置，喷头间距按《自动喷水灭火系统设计规范》有关规定拟定，喷头向上布置，采用直立型喷头。
4.3 设备用房自动消防系统
1) 设备用房与地下汽车库合建时，燃油、燃气的锅炉房、柴油发电机房设立自动喷水灭火系统。
2) 设备用房独立设立且附近没有自动喷淋管道时，柴油发电机房、热水机房应考虑设立其它自动灭火系统。
3) 其它设备用房本地消防局没有规定期，则不考虑自动灭火系统；本地消防局有规定期，则按本地消防局规定。
4.4 建筑灭火器配置
1) 地下汽车库按中危险等级配置灭火器。
2) 地下汽车库灭火器配置应按计算结果拟定。
4.5 管道保温
1） 严寒及寒冷地区（冬季温度低过零下5摄氏度）的地下车库出入口30m范围内的消防、给水、热水、中水管道应采用电伴热和保温措施，排水管道应采用保温措施；寒冷地区（冬季温度零度以下且不低过零下5摄氏度）的地下车库出入口30m范围内的消防、给水、热水、中水管道应采用保温措施。

5、 水池水泵房布置
5.1 水池（箱）
1) 生活水箱采用食品级不锈钢组合焊接式水箱。
2) 社区用生活水池容积按最高日用水量的15％计算；单体建筑用生活水池容积按最高日用水量的20%计算；计算生活水池容积时不涉及市政直供水楼层的用水量。
3) 服务社区用生活水池或生活水池容积较大时应考虑提成能独立使用的两个（格）。
4) 消防水池采用钢筋混凝土水池，容积按规范计算。
5) 当消防水池容积涉及室外消防储水时，应设立消防车取水用的取水口或取水井。
6) 生活、消防水池应分别设立。
7) 严寒及寒冷地区，屋顶水箱须做保温措施。
5.2 水泵房
1) 生活供水原则采用变频调速供水设备，材质为不锈钢；市政供水满足社区用水规定，且本地供水部门有特殊规定的情况下，可采用叠压供水设备，但原则上不采用箱式叠压设备。
2) 加压给水泵按如下原则选用：应设立备用泵；采用DL、LG、GDL立式离心泵。
3) 消防水池在消防泵房上方时，消防泵组应采用立式泵；消防水池与消防泵房在同层一个标高布置时，优先采用卧式泵。
4) 水泵房宜靠近用水大户布置，水泵机组运营噪声应符合国家规范有关规定。
生活、消防水泵房宜合并设立，且水泵房高度应满足水泵、气压罐、控制柜、管道的安装规定。

六、地下车库管线综合设计
1、 管线综合总则
1.1 有压管道让无压管道、小管让大管、各种管道分层布置原则；
1.2 满足地下室车道净高保证2.2m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道规定上翻，以保证空间使用功能及管线布置的合理美观。
2、 各种管线交叉布置示意图如下：
2.1 喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。其占用空间：209mm，位置走向按图施工。与电缆桥架、自流排水管交叉处采用下列措施：

2.2 防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。与电缆桥架、消防管道交叉处采用下列措施：

2.3 管道的安装位置应符合设汁规定。管道的中心线与梁、柱、楼板等的最小距离应符合下表规定

公称直径(mm)
25
32
40
50
70
80
100
125
150
200
距离（mm）
40
40
50
50
70
80
100
125
150
200
3、 地下室管道支架布置规定
3.1 成排主干道（含桥架、风管）三至六根，支架选用10#槽钢；七根及以上采用12.6#槽钢；
3.2 成排主干道（含桥架、风管）两根采用6#槽钢；
3.3 单根DN25、DN32管道支架采用L30*3等边角钢；单根 DN40、DN50、DN65管道支架采用L40*4等边角钢，单根80以上管道支架采用L50*5等边角钢；
3.4 消防主管道和直径大于等于80mm的支管道均规定做U型角钢支架并做U型圆钢包箍，直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍；
3.5 风管需严格按照施工规范和相关图集做防晃支架。
3.6 管道应固定牢固，管道支架或吊架之间的距离不应大于本表的规定。
公称直径(mm)
25
32
40
50
70
80
100
125
150
200
250
300
距离(mm)
3.5
4.0
4.5
5.0
6.0
6.0
6.5
7.0
8.0
9.5
11.0
12.0

3.7 在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高，保证同一管路上安装的支架在同一水平面上。
3.8 成排管道支架布置图
1) 双杆多管吊架；下图合用于公称直径15-250mm的水平管道安装。

2) 管路综合布置最小检修间距
