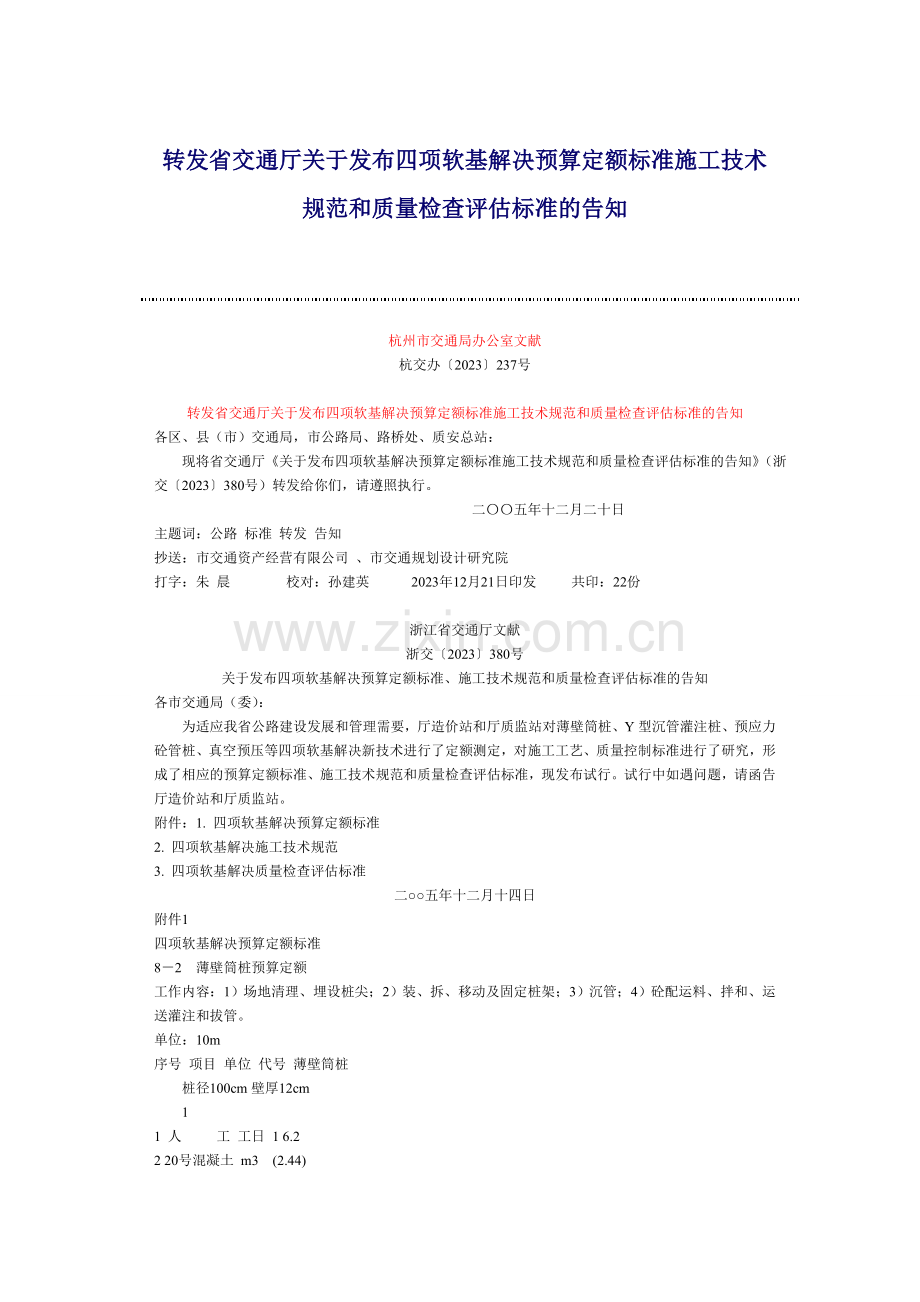

转发省交通厅关于发布四项软基解决预算定额标准施工技术规范和质量检查评估标准的告知

杭州市交通局办公室文献
杭交办〔2023〕237号

转发省交通厅关于发布四项软基解决预算定额标准施工技术规范和质量检查评估标准的告知
各区、县（市）交通局，市公路局、路桥处、质安总站：
现将省交通厅《关于发布四项软基解决预算定额标准施工技术规范和质量检查评估标准的告知》（浙交〔2023〕380号）转发给你们，请遵照执行。
二〇〇五年十二月二十日
主题词：公路 标准 转发 告知
抄送：市交通资产经营有限公司 、市交通规划设计研究院
打字：朱 晨 校对：孙建英 2023年12月21日印发 共印：22份

浙江省交通厅文献
浙交〔2023〕380号
关于发布四项软基解决预算定额标准、施工技术规范和质量检查评估标准的告知
各市交通局（委）：
　　为适应我省公路建设发展和管理需要，厅造价站和厅质监站对薄壁筒桩、Y型沉管灌注桩、预应力砼管桩、真空预压等四项软基解决新技术进行了定额测定，对施工工艺、质量控制标准进行了研究，形成了相应的预算定额标准、施工技术规范和质量检查评估标准，现发布试行。试行中如遇问题，请函告厅造价站和厅质监站。
附件：1. 四项软基解决预算定额标准
2. 四项软基解决施工技术规范
3. 四项软基解决质量检查评估标准
二○○五年十二月十四日　　
附件1
四项软基解决预算定额标准
8－2 薄壁筒桩预算定额
工作内容：1）场地清理、埋设桩尖；2）装、拆、移动及固定桩架；3）沉管；4）砼配运料、拌和、运送灌注和拔管。
单位：10m
序号 项目 单位 代号 薄壁筒桩
桩径100cm壁厚12cm
1
1 人 工 工日 1 6.2
2 20号混凝土 m3 (2.44)
3 枕木 m3 12 0.02
4 锰钢成孔器 t 1135 0.005
5 钢丝绳 t 41 0.001
6 32.5 水泥 t 243 0.725
7 水 m3 268 3.66
8 中粗砂 m3 286 1.22
9 碎石(2cm) m3 320 2.15
10 其它材料费 元 391 6.15
11 材料总重量 t 394 5.8
12 250 L砼搅拌机 台班 569 0.18
13 1 T 机动翻斗车 台班 675 0.22
14 25 T 轮胎式起重机 台班 693 0.09
15 50KN电动卷扬机 台班 710 0.09
16 600 KN 振动打拔桩机 台班 772 0.28
17 基 价 元 999 889
备注：筒桩采用25米以内自动排土振动灌注，直径1.0m，壁厚120mm，砼消耗已考虑了1.35的充盈系数；桩尖预制和盖板制作未包含，可套用相应的预算定额。锰钢成孔器的基价为8200元/吨。

8－3 Y型沉管灌注桩预算定额
工作内容：1）场地清理、埋设桩尖；2）装、拆、移动及固定桩架；3）沉管；4）砼配运料、拌和、运送灌注和拔管。
单位：10m
序号 项目 单位 代号 Y型沉管灌注桩
1
1 人 工 工日 1 2.7
2 25号水泥混凝土 m3 　 (2.36)
3 钢模板 t 55 0.024
4 32.5水泥 t 243 0.809
5 水 m3 268 3.54
6 中粗砂 m3 286 1.156
7 碎石(2cm) m3 321 2.006
8 其它材料费 元 391 8.7
9 材料总质重量 t 394 5.6
10 1m3单斗挖掘机 台班 427 0.01
11 250L混凝土搅拌机 台班 569 0.16
12 1t 机动翻斗车 台班 675 0.12
13 16T汽车式起重机 台班 701 0.09
14 振动打拔桩机 台班 771 0.25
15 小型机具使用费 元 998 7.80
16 基价 元 999 791
备注：本定额以外径79.1cm，外壁弧半径47.5cm，弧角60度，腰长68.5cm的Y型桩为依据编制，合用于长25米以内的桩身工、料、机消耗。其中，桩尖和盖板未涉及，可套用相应的预算定额，桩身与盖板的连接钢筋在盖板中计量。桩身砼已考虑了1.21的充盈系数，计量时不再考虑。
8－4 预应力管桩预算定额
工作内容：1）装、拆、移动及固定桩架；2）管桩装、卸和运送3）吊桩、定位、固定；4）场地清理和设立桩垫；5）打桩和打送桩；6）管桩管节连接；7）桩头解决。
单位：100m
序号 项目 单位 代号 预应力管桩
1
1 人 工 工日 1 10.1
2 预应力管桩 m 1136 102.00
3 电焊条 kg 42 1.21
4 其它材料费 元 391 4.78
5 材料总重量 t 394 8.2
6 12T汽车式起重机 台班 700 0.63
7 20T汽车式起重机 台班 702 0.63
8 15KVA直流电焊机 台班 872 0.78
9 400t液压打桩机 台班 9544 0.24
10 基价 元 999 8637
备注：本定额按长20米内静压法施工，预应力管桩采用外购，基价按65元/米计算（已包含桩垫），盖板制作未包含，可套用相应的预算定额。
8－5真空预压预算定额
工作内容：1）开挖压膜沟、清除透水土层；2）布设滤水管、出膜装置、平整砂砾层面；3)铺设密封膜、踩膜，布设沉降管、膜下真空度测头，压膜沟内回填土、膜上筑埝，安装真空设备，堆载等待；4）试抽气、抽气预压和观测；5）拆除真空设备、膜，清除滤水管，清理现场。
单位：100m2
序号 项目 单位 代号 堆载真空预压
抽真空时间
3个月 每增减时间0.5个月
1 2
1 人 工 工日 1 10.1 1
2 PVC 薄膜(0.12-0.15mm) t 1104 0.045 -
3 二层土工膜 m2 1105 220 -
4 无纺土工布 m2 1106 110 -
5 复合土工布300g/m2 m2 1107 110 -
6 粘土 m3 290 1.45 -
7 PVC管 D90 m 1014 52.5 -
8 三通管 D90+D63 只 1102 4.59 -
9 四通管 D90+D63 只 1103 1.57 -
10 波纹管 D90 m 1101 3.6 -
11 橡皮线 m 176 12.0 -
12 其他材料费 元 391 8 -
13 材料总重量 t 394 2.3 -
14 1m3挖掘机 台班 427 0.09 -
15 射流真空泵 台班 9545 30.92 4.6
16 100以内电动离心式水泵 台班 811 30.92 4.6
基价 999 6288 391
备注：本定额按真空预压联合堆载方式解决的，铺设排水管，填10cm砂砾层，铺设一层复合土工布，再铺设二层土工膜，开始抽气，铺设一层无纺土工布，填20cm细砂，再抽气，10天后进行堆载。PVC薄膜基价为3000元/t，二层土工膜基价为6.5元/m2，无纺土工布基价为5元/m2，复合土工布基价为6元/m2，PVC管基价为7元/米，三通管基价为40元/只，四通管基价为75元/只。

新增机械台班定额
代号 9545 9544
费用项目 单位 射流真空泵 400t液压打桩机
抽气速度204m3/h 400t压力
不
变
费
用 折旧费 元 10.41 1733.91
大修理费 元 2.15 406.58
经常修理费 元 4.62 1671.04
安拆费及场外运费 元 3.08
小计 元 20.26 3811.53
可变
费
用 人工 工日 2
柴油 kg 96.25
电 kw.h 53.8
基价 元 36.4 4064.95
附件2
四项软基解决施工技术规范
1 薄壁筒桩、Y型沉管灌注桩
1.1 一般规定
1.1.1 薄壁筒桩、Y型沉管灌注桩的施工必须保证工程质量，在施工前应做好施工组织设计，加强工地技术管理，严格按照有关的操作规程实行，认真做好工程质量检查和验收工作。
1.1.2 一般施工工艺流程:桩机和成孔器就位→安装桩尖（靴）→振动沉管至设计深度→灌注混凝土→边振动边拨管至地面→桩机移位。
1.1.3 薄壁筒桩、Y型桩桩顶一般应设立盖板（桩帽）和土工格栅进行解决，桩顶50cm厚的填料应采用含泥量小于15％、粒径小于5cm的细宕渣填筑。
1.1.4 桩基的轴线应从基准线引出，在不受打桩影响的适当位置设立轴线控制桩和水准点，并妥善保护。在施工过程中应对桩基轴线做系统检查，使轴线偏差群桩不超过20mm，单排桩不超过10mm的允许偏差范围。
1.1.5 软土地段路基应安排提前施工，填筑时要做好必要的沉降和位移监测，并严格控制施工填料和加载速度。路堤竣工后应按设计留有沉降期。
1.2 施工前准备
1.2.1 施工前，应先完毕下列工作：
1 收集并熟悉有关施工图、工程地质报告、土工实验报告和地下管线、构造物等资料。
2 编制施工组织设计或施工作业指导书。
3 原材料、半成品、成品的检查。
4 施工机械设备的调试。
5 在软基解决的外缘应做必要的沉孔、成桩实验，以检查设备和工艺是否符合规定，数量一般不少于两根。
1.2.2 施工前应做好施工期间的排水措施，对常年地表积水、水塘地段应按设计规定先做好抽水、清淤、回填工作。
1.2.3 在施工中应遵循“按图施工”的原则和“边观测、边分析”的方法；如发现现场地质情况与设计提供资料不符或原设计的处治方式因故不能实行而改变设计时，应及时报告并根据有关规定报请变更设计。
1.3 桩尖及成孔器的规定
1.3.1 桩尖的规定
1 沉孔桩尖一般采用预制钢筋砼，预制桩尖的混凝土标号应比桩身提高一档，几何尺寸应符合规定。
2 桩尖的表面应平整、密实，不得有面积大于1％的蜂窝、麻面及缺边掉角现象。
3 薄壁筒桩桩尖内外面圆度偏差不得大于桩尖直径的1％；桩尖上端内外支承面应平整，高差不超过10mm（最高与最低值之差）；Y型桩桩尖可根据实际需要采用小平底三刃桩尖或尖头桩尖。
4 预制桩尖上应标明编号、制作日期。
1.3.2 成孔器的规定
1 成孔器的内外模具规定有足够的刚度和强度，筒桩成孔器应采用优质锰钢制成，内模壁厚不小于12mm，外模壁厚不小于14mm；Y型桩成孔器的壁厚规定不小于15mm，并规定在成孔器内距三个尖角顶端不小于5cm处设立三道中隔板。
2 在成孔器的外模或桩架上应设立标尺。
3 在安装成孔器时，应控制底部套筒的环形空隙即壁厚的均匀性，规定精确测试内、外套管间的环隙偏差小于5mm后才干固定上端法兰或缩压夹持器。
1.4 沉管准备
1.4.1 打桩前应平整场地，清理高空和地面障碍物。桩机移动的范围内除应保证桩机垂直度的规定外，还应考虑地面的承载力，施工场地及周边应保持排水沟通畅。
1.4.2 打桩锤宜用中高频率的锤，激振锤选择应根据工程地质条件，桩的直径、结构、间距及施工条件选用。
1.4.3 在邻近建筑物（构筑物）打桩时，应采用适当的隔振措施，如开挖减振沟、打隔离板及砂井排水等。
1.4.4 打桩前应对成孔器下端与桩尖接触处作止水止漏解决，以保持密贴，使其在所有沉孔过程中不会漏水漏泥。
1.5 沉管
1.5.1 在软土地基上打设间距小于3倍桩径的较紧密群桩时，应有保证不影响相邻桩成桩质量和减少挤土效应的技术措施，一般可采用控制打桩速度、合理设计打桩顺序等措施。
混凝土预制桩尖埋设的位置应与设计位置相符，成孔器应垂直套入桩尖，两者的轴线应一致。
1.5.2 开始激振时，应保持成孔器垂直，垂直度按±0.5％控制，位置对的，成孔器下放速度应慢，防止成孔器倾斜。
振动沉管时，可收紧钢丝绳加压，或加配重，以提高沉管效率。收紧钢丝绳加压时，应随成孔器沉入深度随时调整离合器，防止抬起桩架，发生事故。
1.5.3 成孔施工完毕，应检测孔深，并做好沉孔施工记录。在混凝土浇筑前检测孔底有无渗水和淤泥挤入。当用测绳测得挤入淤泥厚度大于20cm时，应拔出成孔器，重新下桩尖成孔；当渗水较多时，应用气泵抽吸，渗水量较少时，可采用投入干水泥，再用空气吹混使水泥成浆；当桩端为渗透性较大的非粘性土层时，在桩尖沉入到该层前可预灌1米高度的混凝土，以防渗水。
1.5.4 沉孔时，如遇桩尖损坏或地下障碍物时，应及时将成孔器拔出，待解决后，方可继续施工。
1.5.5 成孔过程中应观测桩顶和地面有无隆起及水平位移，发现偏移应及时采用纠偏措施进行解决。
1.6 混凝土灌注和提管
1.6.1 混凝土
1 可采用矿渣水泥、火山灰水泥、粉煤灰水泥或硅酸盐水泥、普通水泥，水泥的初凝时间不宜早于2.5h。
2 粗骨料宜优先选用卵石，如采用碎石，宜适当增长含砂率；骨料最大粒径不应大于壁厚的1/3，同时不应大于40mm。
3 混凝土的含砂率宜采用40～50％，水灰比宜采用0.5～0.6，坍落度宜采用8～12cm。
4 混凝土拌和物应有良好的和易性，在运送和灌注过程中无显著离析、泌水。
1.6.2 管内混凝土灌满后，先振动5－10s，再边振动边提高，提高7－8m后将连续振动改为间歇振动，采用加一次料提高一次，保持管内砼面不高于地面2.5－3m，同时也不小于2m。提高速度宜控制在1.2－1.5m/min，不应大于2.0m/min，灌注时必须保持成孔器的钢管埋入混凝土内不小于1m，保证桩身的连续性。
每次向桩管内灌注混凝土时应尽量多灌。当用长桩管打短桩时，混凝土可一次灌足；打长桩时，第一次灌入桩管内的混凝土应灌满。第一次拔管高度应控制在能容纳第二次所需要灌入的混凝土量为限，不宜拔得过高。在拔管过程中应设专人用测锤或浮标检查管内混凝土面的下降情况，灌注充盈系数筒桩宜控制在1～1.40范围内，Y型桩宜控制在1～1.25范围内。
1.6.3 灌注的桩顶标高应预加一定的高度，一般应比设计高出不小于0.5m，并予以保护，浮浆层应凿除。桩顶预埋筋应按设计规定在混凝土浇注时同步设立完毕。
1.7 盖板制作
1.7.1 盖板应在桩身达成设计强度规定后才干进行制作，制作前应对场地进行清理平整，立侧模现浇钢筋混凝土盖板。
1.7.2 盖板的表面应平整、密实，不得有蜂窝、麻面、缺边掉角的现象。
1.8 注意事项
1.8.1 注意打桩顺序。应依据桩的密集限度，自中间向两个方向对称进行，或自中间向四周进行，并力求做到隔桩隔排进行，若一侧有建筑物，则由毗邻建筑物的一侧向另一侧进行；根据桩的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短。
1.8.2 注意对漏水漏泥的解决。为使成孔器的内腔在成孔后保持无水无泥状态，以保证灌注后桩身混凝土的质量，在成孔前，应在沉管与桩尖之间垫设编织袋、胶布、棉布、麻布等止水物，做好防漏措施。
1.8.3 注意对严重偏斜的防止和解决。注意防止因桩架未水平及成孔器垂直度未控制好或初始激振力过大而引起的桩身严重偏斜。若出现严重偏斜，应重新调整桩架使其水平，已成孔的应将成孔器提起，待重新调整成孔器至规定垂直度后，再次以缓慢速度沉管，激振力应均匀加大。
1.8.4 对的解决沉管困难。对于沉管过程中，由于地质条件的变化或桩尖碰到漂石、木头等障碍物，而导致的沉管困难，可采用平移避开或冲击冲掉的方法解决，不应采用强行激振方式解决。
1.8.5 及时防止和解决桩顶冒浆。对于孔腔内有水而导致的冒浆，一方面应注意事先防止和测试孔腔内是否有水，另一方面要对已有水设法进行抽干，再进行灌注。若难以保证质量，应作报废解决。
1.8.6 对的解决连续振动时间与混凝土离析的关系。在混凝土灌注过程中，为避免混凝土长时间受到振动而导致离析，一般应将振动时间限控制在10分钟以内，严禁长时间振动。
1.8.7 注意缺陷桩的防止和补救。要通过间隔打桩，对的把握振动频率，注意混凝土的连续性和提管的速度等措施，防止缺陷桩的发生。如检测发现有缺陷桩，应及时采用凿除重灌、灌注实心桩及其他有效措施进行解决。若的确难以解决的，应作报废补桩解决。
1.9 质量控制
1.9.1 施工前应选择2～3根试桩做成桩实验和静压实验，通过实验拟定技术参数和检查单桩承载力。对于重要路段或地质复杂路段应适当增长试桩数量。
1.9.2 每根桩在成孔前后应对倾斜度、孔位等成孔情况进行检查控制；成孔完毕后应对孔深、孔内漏水漏泥等情况进行检查控制。
1.9.3 成桩后应进行一定比例的低应变检测，检测桩身完整性和成桩砼质量，并按一定比例进行高应变检测，检查单桩承载力。对于检测有缺陷或在施工过程中出现异常的桩，应通过现场开挖桩身内外壁土体直接观测检查混凝土质量或通过钻取直径不小于10cm的芯样进行实验检查，其他桩则应抽检1‰～2‰。
1.9.4 桩身砼每班组必须有1组试件；桩尖、盖板可每班组制取1组试件。
1.9.5 桩尖、盖板几何尺寸、砼强度应符合设计规定。

2 预应力管桩
2.1 一般规定
2.1.1 预应力管桩施工必须保证工程质量，在施工前应做好施工组织设计，加强工地技术管理，严格按照有关的操作规程实行，认真做好工程质量检查和验收工作。
2.1.2 一般施工工艺流程：桩机就位→埋设桩尖、安装管桩→静压或锤击下沉→接桩→打入至设计深度→截桩→桩机移位
2.1.3 预应力管桩施工前，应先完毕下列工作：
1 收集并熟悉有关施工图、工程地质报告、土工实验报告和地下管线、构造物等资料；
2 编制施工组织设计或施工作业指导书；
3 原材料、半成品、成品的检查；
4 施工机械设备的调试；
5 必要的成桩实验。
2.1.4 应做好施工期间的排水措施，对常年地表积水、水塘地段应按设计规定先做好抽水、清淤、回填工作。
2.1.5 在施工中应遵循“按图施工”的原则和“边观测、边分析”的方法；如发现现场地质情况与设计提供资料不符或原设计的处治方式因故不能实行而改变设计时，应及时报告并根据有关规定报请变更设计。
2.1.6 软土地段路基应安排提前施工，填筑时要做好必要的沉降和位移监测，并严格控制施工填料和加载速度。路堤竣工后应按设计留有沉降期。
2.2 试桩与基桩承载力
规模施工前，应进行试桩，以根据桩的设计承载力拟定入土深度。不同地质情况的软基解决路段均应做试桩，数量应各不少于2根。
2.3 预应力管桩的制作与运送
2.3.1 预应力管桩混凝土强度符合设计规定；混凝土表面密实无蜂窝、麻面等现象,桩身不得有裂缝。先张法薄壁预应力混凝土管桩应符合国家标准GB12476－98，其规格及技术规定应满足设计规定。
2.3.2 管桩混凝土达成100％设计强度才干出厂。
2.3.3 管桩的吊装与运送
管桩吊装时宜采用两支点法，或两头勾吊法，两吊点（两支点法）距离桩端宜为0.21L（L为管桩长度），绳索与桩身水平所交角应大于45°。
管桩在起吊、装卸、运送时必须做到平稳、轻起轻放，严禁抛掷、碰撞、滚落。
管桩在运送堆放时的支点位置距桩二端均为0.21L（L为管桩长度）。
管桩用汽车运送时，堆放层数不宜超过三层，并用钩绳、钢缆对管桩二支点处附近进行封固，防止滚动。
管桩用火车运送时应按“铁路货品装载加固规则”规定办理。
管桩用船舶运送时，不得超过五层，在底层二支点处可垫木枕，底层外侧木枕上，各挡以契形挡木，同时用钉子固定，上用钢缆封固。
管桩堆放场地，必须平整、坚实，要有排水措施，不得产生不均匀沉陷。堆放层数， 300～ 400mm管桩，不得超过8层， 400～ 500mm管桩，不得超过7层， 500～ 600mm管桩不得超过6层，管桩底层二外侧面挡以契形挡木，防止滚落。
2.4 沉桩
2.4.1 当桩的混凝土强度达成100％设计强度，且蒸气养护后在常温下静停3天后，方可施工。
2.4.2 桩管可以用锤击、静压等沉桩方式，桩架均应平衡，桩身必须垂直，桩插入时垂直度偏差不得超过0.5％，应在距桩机15m～25m处成90°方向设立经纬仪各一台，测定导杆和桩身的垂直度。
2.4.3 锤击沉桩应选用合适的桩锤，宜重锤轻击。根据土质情况及单桩承载力，桩径、壁厚、打入深度等条件选用，并采用适当的桩垫等措施，以减少桩身的锤击应力。
2.4.4 开始沉桩时，宜采用较低落距，桩锤、替打、送桩应和管桩保持在同一轴线上。锤击过程中，应采用重锤低击。
2.4.5 锤击沉桩时，宜采用与锤、桩相适应的、适当弹性和厚度的锤垫和桩垫，并在锤击过程中及时修理和更换，避免打坏桩。
2.4.6 静压法沉桩，其桩架应按额定的总重配置压重，并保证压桩机在压桩过程中机械性能保持正常运转，压桩设备应有加载反力读数系统。
2.4.7 沉桩应按设计规定的顺序进行施工。
2.4.8 接桩
1 焊接法接桩
桩端头距地面1m左右，可进行接桩。接桩时，须用定位板将上下桩接直。焊接前，上、下桩因施工误差等因素而出现的间隙应用厚薄适当的锲形铁片填实焊牢。
接桩时上、下节管桩的中心线偏差不得大于5mm，节点弯曲矢高不得大于桩节的0.1％。
焊接时应采用措施，减少焊接变形，焊接钢板表面应保持清洁。焊缝规定连续饱满（达成三级焊缝），焊接后，应清除焊渣并检查焊缝的饱满限度。电焊后应有一定的停歇时间。
2 成桩过程中遇有较难穿透的土层时，接桩宜在桩尖穿过该层土后进行。
2.4.9 打桩前应清理高空和地下障碍物。打桩场地应平整。压桩机移动的范围内除应保证压桩机垂直度的规定外，并应考虑地面的承载力，施工场地及周边应保持排水沟通畅。
2.4.10 压桩时应尽量避免半途停歇，如必须停歇时，尽量减少停歇时间。
2.4.11 施工过程中，应保证压桩力与桩在同一轴线上。
2.5 桩帽制作
2.5.1 管桩与桩帽的连接
对于沉入到设计标高后不需要截桩的薄壁预应力混凝土管桩与托板连接可用桩帽连接筋与钢筋板圈焊接后，将桩顶直接埋入桩帽内，连接筋和桩顶埋入桩帽内深度，应根据不同的工程情况，遵照设计规定拟定。
需要截桩的管桩与桩帽连接时，在管桩截断后，应在管桩内垫入垫块，并把连接用钢筋笼插入桩内，用与桩帽相同强度等级的混凝土灌注。
2.5.2 桩帽的表面应平整、密实，不得有蜂窝、麻面、缺边掉角的现象。
2.6 质量控制
2.6.1 施工前应检查进入现场的成品桩，接桩用的电焊条等产品质量。
2.6.2 施工过程中应检查桩的贯入度情况、桩顶完整状况、接桩焊接质量、桩体垂直度、电焊后的停歇时间。
2.6.3 桩尖、桩帽几何尺寸、砼强度应符合设计规定；桩尖、桩帽砼浇注可每班组制取1组试件。
2.6.4 施工结束后，应抽查一定比例的桩做承载力检查及桩体质量检查。
3 真空预压
3.1 一般规定
3.1.1 软基解决的施工必须保证工程质量，在施工前应做好施工组织设计，加强工地技术管理，严格按照有关的操作规程实行，认真做好工程质量检查和验收工作。
3.1.2 一般施工工艺流程：施工准备→测定施工范围→清除地表腐植土整理下承层→铺设砂垫层→插打塑料排水板→塑料排水板验收→过滤管安装→设立密封沟与围堰→密封膜铺设→试抽真空→正常抽真空→施工检测→工程验收
3.1.3 真空预压施工前，应先完毕下列工作：
1 收集并熟悉有关施工图、工程地质报告、土工实验报告和地下管线、构造物等资料。
2 编制施工组织设计或施工作业指导书。
3 原材料、半成品、成品的检查。
4 施工机械设备的调试。
3.1.4 路堤填筑要做好必要的沉降和稳定监测，并严格控制施工填料和加载速度。
3.2 施工准备
3.2.1 加固区边界的定位放线应按照软基解决设计图进行，允许偏差为±10cm。加固区内的杂物、积水必须清理干净，场地允许高差不大于15cm。
3.2.2 在打设塑料排水板前，应进行地基钻探取样和原位测试，取得数据资料。
3.2.3 做好明沟或潜水泵排水准备，并将水排到密封膜上围堰内，以增长密封度和增长荷载。
3.2.4 采用网电的同时，应配备足够的发电机以备应急用。
3.3 材 料
3.3.1 砂垫层材料宜采用洁净中、粗砂，含泥量应不大于5％，并将其中植物、杂质除尽；严禁砂中混有尖石、铁器等利刃硬物。
3.3.2 塑料排水板的各项技术性能必须符合国家现行标准和设计规定。
3.3.3 密封膜宜为聚氯乙烯薄膜，厚度为0.12－0.17mm，其加工后形状必须与加固区一致，加工后的薄膜面积不得小于设计面积，密封膜每边长度应大于加固区相应边3－4m。
3.3.4 过滤管可采用强度符合设计规定的硬塑料管。
3.4 砂砾垫层及塑料排水板解决
3.4.1 砂砾垫层摊铺后适当洒水，分层压实，压实厚度宜为15－20cm。
3.4.2 施工现场堆放的塑料排水板盘带应加以适当覆盖，以防暴露在空气中老化。
3.4.3 塑料排水板插入过程中导轨应垂直，钢套管不得弯曲，透水滤套不应被撕破和污染；排水板底部应有可靠的锚固措施，以免拔出套管时将芯板带出；施工时应严格控制回带长度，以保证塑料排水板的实际入土深度不小于设计长度，一般回带率不大于5%，且回带长度不大于50cm，否则应在附近进行补插。
3.4.4 塑料排水板打设时要打穿需加固的软土层。
3.4.5 塑料排水板在打设时，严禁扭结，不允许采用搭接接长。
3.4.6 塑料排水板留出孔顶长度应保证伸入砂垫层不小于50cm，使其与砂垫层贯通；并将其保护好，以防机械、车辆进出时受损，影响排水效果。
3.5 真空准备及实行
3.5.1 过滤管打孔后，应外包无纺布滤水层，做到只透水气不透砂。
3.5.2 铺设过滤管的位置按设计图纸放线定位，过滤管可使用长约30-40cm的胶管连接，胶管套入滤管长度宜为10cm，然后用铅丝绑紧，铅丝结头严禁朝上。
3.5.3 过滤管应埋于砂垫层中间，距泥面与砂垫层顶面的距离均应大于5cm。滤管周边必须用砂填实，严禁架空漏填。
3.5.4 过虑管埋设完毕后，应平整砂面，清除石块、瓦砾等杂物。
3.5.5 分别测量塑料排水板打设前、后以及真空预压器前的地面标高，以拟定预压前发生的沉降量。
3.5.6 密封沟的开挖应沿加固边界进行，其深度应达成地下水位并切断透水层，内外坡应平滑无砂料存在。沟底宽度应在0.4m以上，以保证密封膜与沟底粘土充足接触，满足密封规定。
3.5.7 密封沟回填料应为纯粘土，不含杂质，回填时应避免回填料直接撞击密封膜，以免击破漏气。
3.5.8 筑堰的位置应跨压密封沟的外沟沿，其土料应分层夯实或采用砂袋装土搭垒。
3.5.9 在铺膜前，应把出膜湾管与过滤管连接好，并培实砂子、出口压盘与砂垫层表面应齐平，并放好下橡胶垫圈，铺膜完毕后，应沿出膜弯管口把膜剪开，然后放好上橡胶垫圈及上压盘，其间抹匀黄油，最后应把两个螺母上紧。橡胶、垫圈与膜间严禁有砂料存在。
3.5.10 每块加固区域用2-3层密封膜，具体层数可根据密封膜性能拟定。薄膜加工可采用热合法，严禁有热穿、热合不紧等现象，不宜有交叉热合缝。
3.5.11 真空表测头应埋设于砂垫层中间，真空管进口每块加固区不少于2个真空度测点，真空管出口须防止弯折或断裂。
3.5.12 密封膜铺设时应顺风向伸展，加固区四周余留量应基本一致。施工人员应穿软底鞋上膜，严禁穿带鞋钉鞋上膜，每铺一层，均应由专人检查，若有孔洞，及时粘补。在密封沟内侧应把膜铺平，薄膜过长时可将其折于沟底，不可外铺于外侧坡上。
3.5.13 密封膜铺好后，可施放地面沉降观测盘于膜上，具体位置应符合设计图纸。
3.5.14 射流泵在安装前应试运转一次，真空压力应达成0.09MPa以上。
3.5.15 在覆水前，应进行试抽真空，同时仔细检查每台射流泵的运转情况及薄膜的密封性，发现问题及时解决。试抽真空宜为3－5天，膜下真空压力应达成0.08Mpa，否则，应立即查找因素及时解决。试抽开始，立即应进行真空压力、沉降量等参数的观测。
3.5.16 试抽达成规定后，可进行覆水转入正常抽真空阶段，此阶段是真空预压加固地基的重要阶段，可连续2－5个月。
3.5.17 正常抽真空阶段，覆水厚度宜为40－80cm，膜下真空压力应连续稳定在0.08Mpa以上。
3.5.18 预压过程中，应进行空隙水压力、真空压力、深层沉降量及水平位移等预压参数的监测，真空压力每隔4小时观测一次，表面沉降第一个月两天测一次，以后则每周测一次。
3.5.19 当连续四昼夜实测地面沉降小于2mm/d，或经实测土体强度增长到能满足上部连续填土荷载，或地基固结度已达成设计规定85%时，经监理验收，才可终止预压，停泵卸载。
3.5.20 停泵卸荷后，在24小时后测量地表回弹，回弹量不超过规定规定。
3.5.21 终止预压后，应平整场地，所用各种设备、管材应于拆除，做到工完场清。
3.6 注意事项
抽真空期间，应有自备电源，以保证膜下真空压力不会因停电而影响膜下真空压力的连续稳定。
3.7 质量控制
3.7.1 应对砂垫层的厚度、宽度、压实度等做检查并符合规定。
3.7.2 应对塑料排水板质量按规定进行检查并符合规定。
3.7.3 密封及排水设施按规范进行检查并符合规定。
3.7.4 真空预压过程中应加强空隙水压力、真空压力、深层沉降量及水平位移等预压参数的控制、监测。真空压力应每隔4小时观测一次，覆水抽气后，膜下真空压力应连续稳定在0.08Mpa以上。表面沉降第一个月两天测一次，以后则每周测一次。
3.7.5 当连续四昼夜实测地面沉降小于2mm/d，或经实测土体强度增长到能满足上部连续填土荷载，或地基固结度已达成设计规定85%时，才可终止预压，停泵卸载。
3.7.6 质量控制标准
项次 检查项目 规定值或允许偏差 检查方法和频率
1 砂垫层厚度（cm） 不小于设计 每200m检查4处
2 加固有效区域（cm） ±100 每边界检查，每200m检查4处
3 密封膜长宽(cm) 不小于加固区+300 每边界检查，每200m检查4处
4 膜下真空压力 不小于设计 查施工记录
5 预压效果指标 符合设计规定 每200m检查4个断面
附件3
四项软基解决质量检查评估标准
1 薄壁筒桩、Y型沉管灌注桩
1.1 基本规定
1）成孔器几何尺寸应符合设计规定。
2）桩身混凝土所用的水泥、砂石料等原材料的质量和规格必须符合有关规范的规定，按规定的配合比施工。
3）混凝土应连续灌注，严禁有夹层和断桩。
4）预埋钢筋埋设应符合设计规定。
5）成桩应进行小应变测试和单桩承载力实验，小应变抽检频率应不少于总数的10％，单桩承载力实验不少于总数的2‰，并不少于3根；桩身应完整，成桩砼质量符合规定。
6）凿除桩头混凝土后，无残余的松散混凝土。
1.2 实测项目
项次 检查项目 规定值或允许偏差 检查方法和频率 权值
1△ 混凝土强度(Mpa) 在合格标准内 按评估标准附录D 3
2△ 断面尺寸（mm） 不小于设计 用尺量：每桩测量 3
3△ 孔 深（mm） 不小于设计 水准仪测桩顶面高程后反算：每桩检查 3
4△ 桩 位（mm） 外缘桩 不大于0.1d 全站仪或经纬仪：抽查20％ 2
中间桩 不大于0.2d
5 倾斜度 1％ 查施工记录 1
1.3 外观鉴定
1）无破损检测桩的质量有缺陷，经设计单位确认仍可使用时，应减1～3分。
2）桩顶面应平整、密实，桩与盖板连接处应平顺且无局部修补，不符合规定期减1－3分。
2 预应力管桩
2.1 基本规定
1）预应力管桩的各项技术性能必须符合国家现行标准和设计规定。
2）成桩后应进行单桩承载力实验，单桩承载力实验不少于总数的2‰，并不少于3根，经实验应符合设计规定。
3）接桩焊接质量应符合规定。
4）压力表等器具应经检查校正。
2.2 实测项目
项次 检查项目 规定值或允许偏差 检查方法和频率 权值
1 桩位(mm) ±100 全站仪或经纬仪：抽查20％ 2
2△ 桩长(mm) 不小于设计 用尺量：每桩检查 3
贯入度(mm) 不大于设计 与控制贯入度比较：每桩检查
3 倾斜度 1％ 垂线法：每桩检查 2
2.3 外观鉴定
1)混凝土桩无蜂窝、露筋、裂缝，色感均匀，桩顶处无孔隙。不符合规定期减1－3分。
2)桩头无劈裂，如有劈裂时应进行解决，并减1－3分。
主题词：公路　标准　告知
抄 送：省公路局，各市交通质监（造价）站，其他有关单位。
浙江省交通厅办公室 2023年12月14日印发
